Topologii de reţea • Structura unei reţele constă din - Topologia fizică • Modalitatea de amplasare a mediului de comunicaţie şi a echipamentelor – Topologia logică • Modalitatea de acces la mediul de comunicaţie
Topologii fizice • Magistrală (Bus) – Foloseşte un cablu gen coloană vertebrală (backbone) – Toate calculatoarele gazdă se conectează direct la backbone • Inel (Ring) – Fiecare calculator gazdă este conectat de vecinul său – Fizic există un inel de cablu
Topologii fizice • Stea (Star) – Toate cablurile sunt conectate într-un singur punct (denumit concentrator) – De regulă, în centru găsim un hub sau un switch • Stea extinsă (Extended Star) – Uneşte topologii de tip stea prin conectarea hub -urilor sau a switchurilor
Topologii fizice • Ierarhică (Hierarchical) – Similar cu topologia de stea extinsă – Uneşte reţele LAN de tip stea către un computer ce controlează traficul de reţea • Completă (Mesh) – Fiecare calculator gazdă este conectat către toate celelalte
Topologii logice • Broadcast – Fiecare host trimite date către toate celelalte – Principiul utilizării reţelei este: “Primul venit, primul servit” – Ethernet • Token Passing – Controlează accesul la reţea prin intermediul unui “jeton de acces” denumit token – Un calculator gazdă poate transmite date în reţea doar atunci când deţine token-ul
Echipamente LAN • Echipamentele ce se conectează la o reţea LAN se numesc gazde (hosts) • Host-urile nu fac parte dintr-un nivel OSI anume • Operează la toate nivelele OSI • Simboluri nestandardizate
Plăci de reţea (NIC Network Interface Card) • Denumite şi adaptoare de reţea – Placă de circuite integrate sau placă PCMCIA sau wireless • Conectează gazda la mediul de reţea • Fiecare o adresă unică MAC – MAC - Media Access Control • Fără simbol standard
Transceiver-e • Convertesc un tip de semnal (sau conector) în alt tip – De ex. adaptorul AUI către RJ-45 pe un router • Attachment Unit Interface • Nivel 1 OSI • Se găseşte la routere
Medii de comunicaţie • Ajută la transportul fluxului de informaţie – Biţi şi bytes • Nivelul 1 OSI • Selectarea mediului de comunicaţie se face în funcţie de : – Lungimea cablului de comunicaţie – Costurile – Uşurinţa instalării – Numărul total de calculatoare
Repeater-e • Regenerează şi retransmit semnalele în reţea la nivel de biţi • Permit datelor să fie transmise la distanţe mai mari • Un singur port de intrare • Un singur port de ieşire • Nivelul 1 OSI – biţi

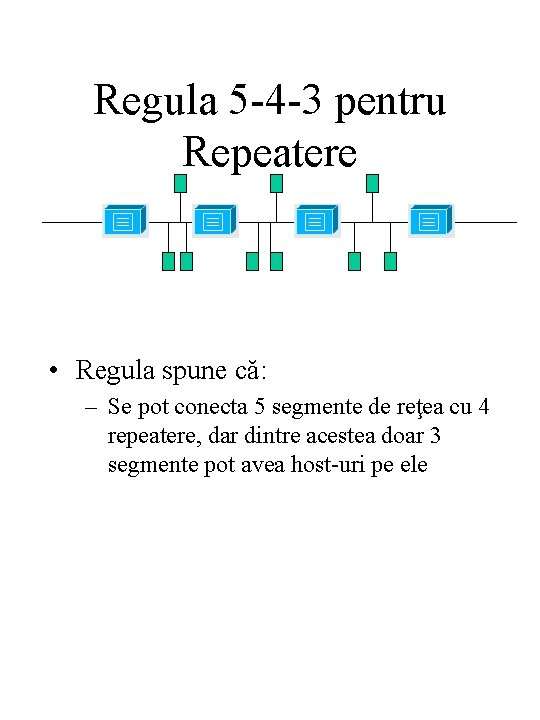

Regula 5 -4 -3 pentru Repeatere • Regula spune că: – Se pot conecta 5 segmente de reţea cu 4 repeatere, dar dintre acestea doar 3 segmente pot avea host-uri pe ele
Hub-uri • Regenerează şi retransmit semnale în reţea – Retransmisia se face la nivel de bit pentru mai multe host-uri • Hub-ul se mai numeşte şi “Multiport Repeater” • Crează un singur punct central de conexiune • Creşte fiabilitatea • Activează la nivelul 1 OSI
Hub-uri active • Folosesc energie de la o sursă pentru regenerarea semnalelor
Hub-uri pasive § Împart semnalul către mai mulţi utilizatori § Nu regenerează biţii § Nu extind lungimea cablului de conexiune § Permit două sau mai multor gazde să se conecteze la acelaşi segment de reţea
Hub-uri inteligente • Au porturi de consolă • Pot fi programate pentru a administra traficul de reţea
Hub-uri “Dumb” • Preiau un semnal de intrare şi îl repetă către fiecare port
Hub-uri în alte topologii • Token Ring – MAU – Media Access Unit • FDDI – MAU este denumit concentrator • Toate la nivelul 1
Bridge-uri • Echipament de nivelul 2 OSI • Conectează două segmente de reţea LAN • Filtrează traficul pe baza adresei MAC – Traficul local este menţinut local – Alt tip de trafic este direcţionat în afara reţelei

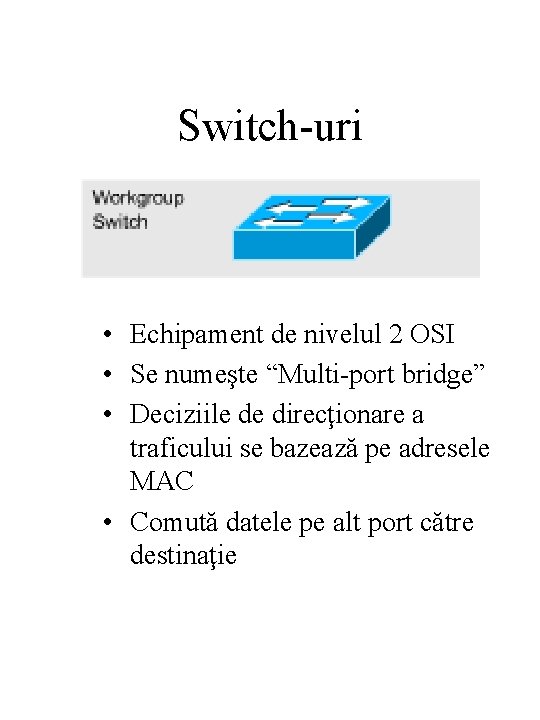

Switch-uri • Echipament de nivelul 2 OSI • Se numeşte “Multi-port bridge” • Deciziile de direcţionare a traficului se bazează pe adresele MAC • Comută datele pe alt port către destinaţie
Switch-uri • Seamănă cu un hub • Transmisia datelor se face mai eficient • Combină conectivitatea unui hub cu reglarea traficului a unui bridge pentru fiecare port
Routere • Nivelul 3 OSI • Pot face decizii pe baza unor grupuri/clase de adrese • Pot conecta diferite tehnologii de nivel 2: – Ethernet, FDDI, Token-Ring
Routere • Reprezintă “coloana vertebrală” a Internetului • Examinează pachetele de intrare, comutându-le pe portul corect de ieşire • Reprezintă cele mai importante echipamente de reglare a traficului în reţelele mari
Nori (Clouds) • Sugerează o altă reţea (de cele mai multe ori Internetul) • Nu oferă detalii • Colecţie de echipamente • Nivelele 1 -7
Segmente de reţea • Trunchi comun pentru transmisia datelor • De fiecare dată când un echipament este utilizat pentru a extinde cablul de conexiune sau pentru a administra fluxul de date, se creează un nou segmant de reţea
Segmente de reţea • Funcţia unui segment de reţea este aceea de a acţiona ca o reţea locală eficientă ce este parte a unei reţele mai mari • Denumirea de segment, aplicată reţelelor LAN, este complet diferită de unitatea de datagramă PDU de nivel 4 denumită tot segment
