Redes de Computadores Topologia de Redes e Transmisso

Redes de Computadores Topologia de Redes e Transmissão de informações erick. bergamini@ifrn. edu. br

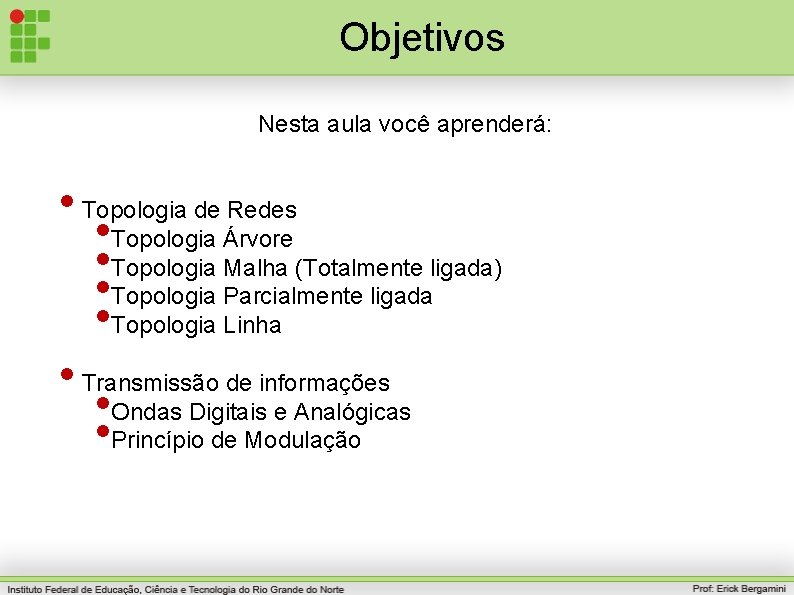

Objetivos Nesta aula você aprenderá: • Topologia de Redes • Topologia Árvore • Topologia Malha (Totalmente ligada) • Topologia Parcialmente ligada • Topologia Linha • Transmissão de informações • Ondas Digitais e Analógicas • Princípio de Modulação

Topologia de Redes Maneira como os módulos processadores são organizados e enlaçados na rede. • Topologia Estrela • Topologia Anel • Topologia Barramento • Topologia Árvore • Topologia Malha (Totalmente Ligada) • Topologia Parcialmente Ligada • Topologia Linha

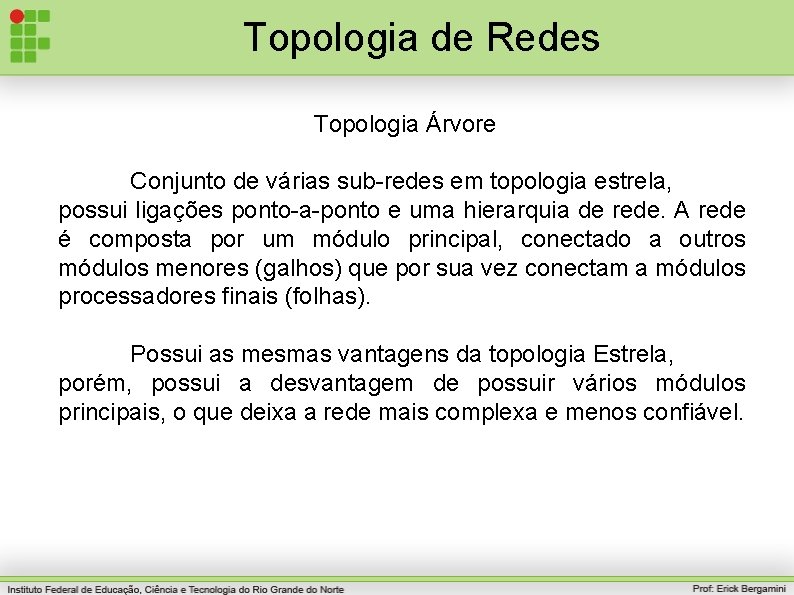

Topologia de Redes Topologia Árvore Conjunto de várias sub-redes em topologia estrela, possui ligações ponto-a-ponto e uma hierarquia de rede. A rede é composta por um módulo principal, conectado a outros módulos menores (galhos) que por sua vez conectam a módulos processadores finais (folhas). Possui as mesmas vantagens da topologia Estrela, porém, possui a desvantagem de possuir vários módulos principais, o que deixa a rede mais complexa e menos confiável.

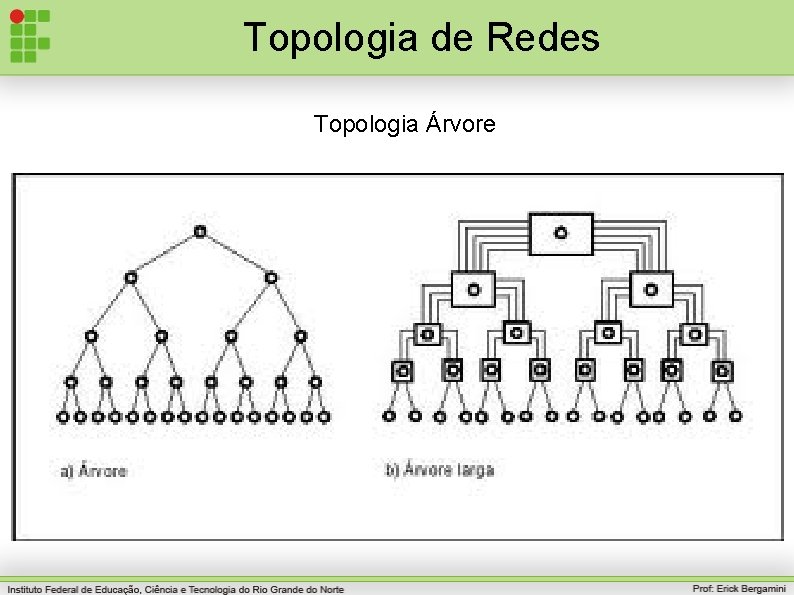

Topologia de Redes Topologia Árvore

Topologia de Redes Topologia Árvore

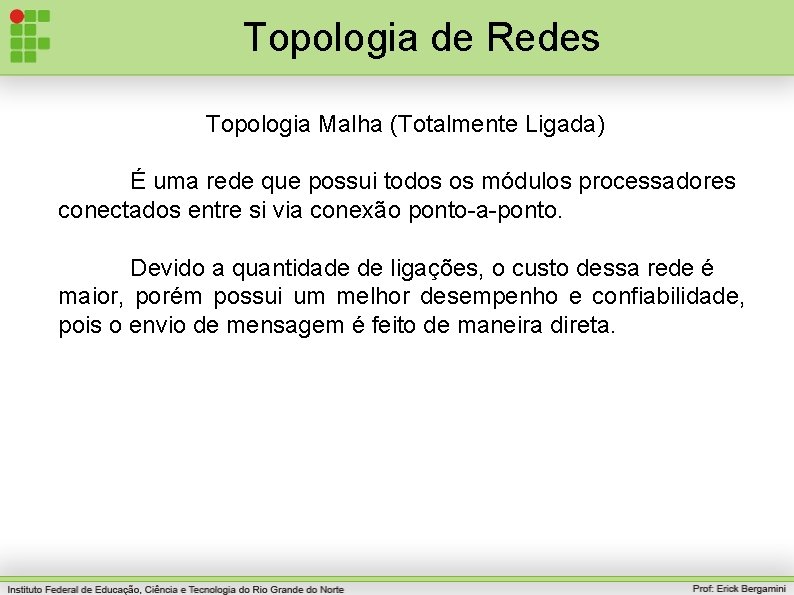

Topologia de Redes Topologia Malha (Totalmente Ligada) É uma rede que possui todos os módulos processadores conectados entre si via conexão ponto-a-ponto. Devido a quantidade de ligações, o custo dessa rede é maior, porém possui um melhor desempenho e confiabilidade, pois o envio de mensagem é feito de maneira direta.

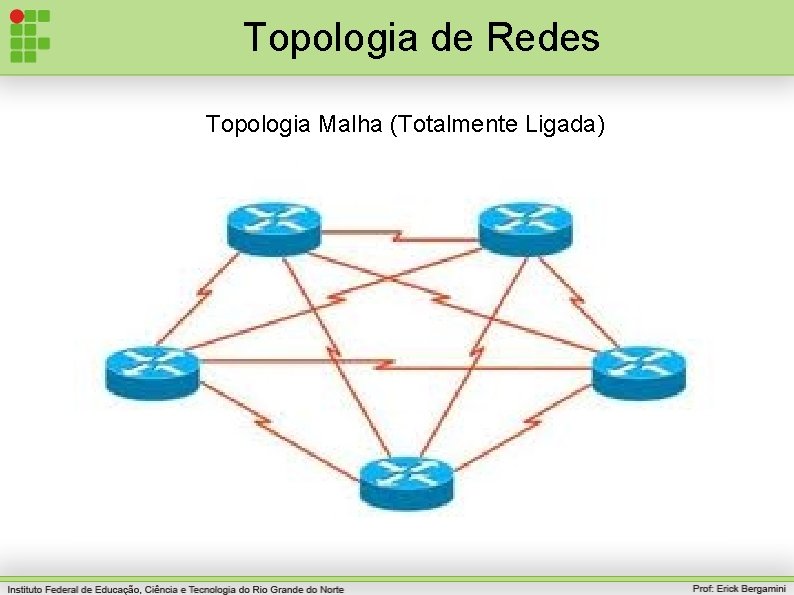

Topologia de Redes Topologia Malha (Totalmente Ligada)

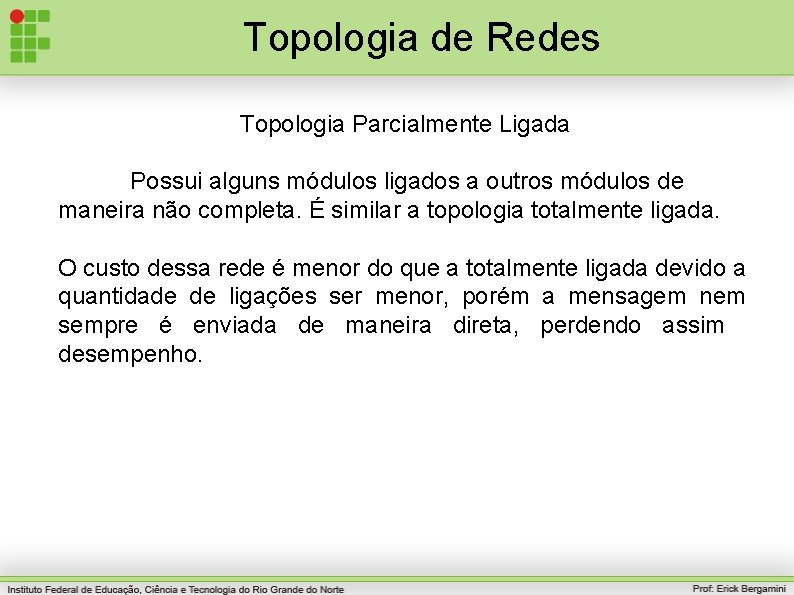

Topologia de Redes Topologia Parcialmente Ligada Possui alguns módulos ligados a outros módulos de maneira não completa. É similar a topologia totalmente ligada. O custo dessa rede é menor do que a totalmente ligada devido a quantidade de ligações ser menor, porém a mensagem nem sempre é enviada de maneira direta, perdendo assim desempenho.

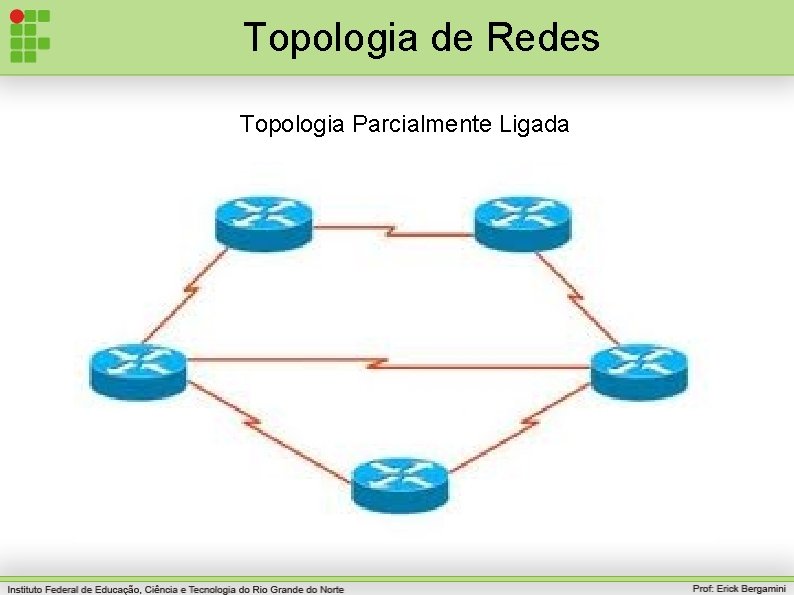

Topologia de Redes Topologia Parcialmente Ligada

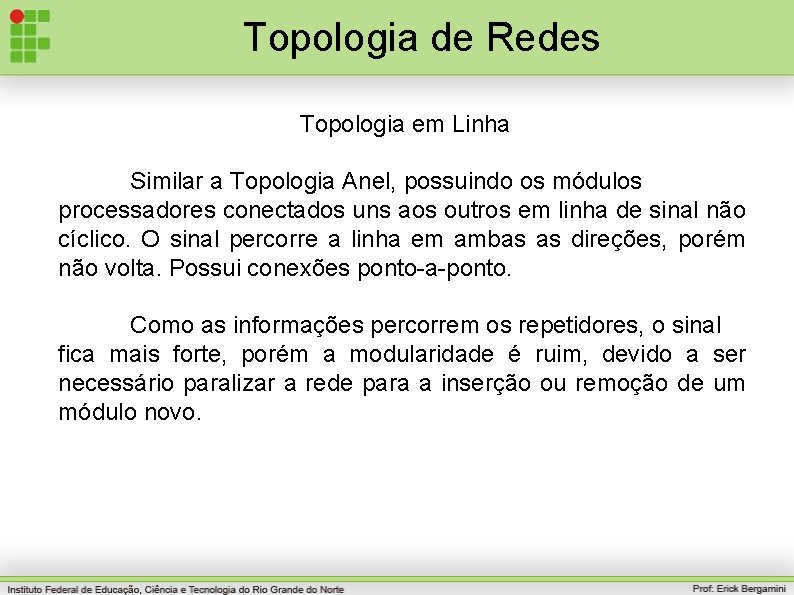

Topologia de Redes Topologia em Linha Similar a Topologia Anel, possuindo os módulos processadores conectados uns aos outros em linha de sinal não cíclico. O sinal percorre a linha em ambas as direções, porém não volta. Possui conexões ponto-a-ponto. Como as informações percorrem os repetidores, o sinal fica mais forte, porém a modularidade é ruim, devido a ser necessário paralizar a rede para a inserção ou remoção de um módulo novo.

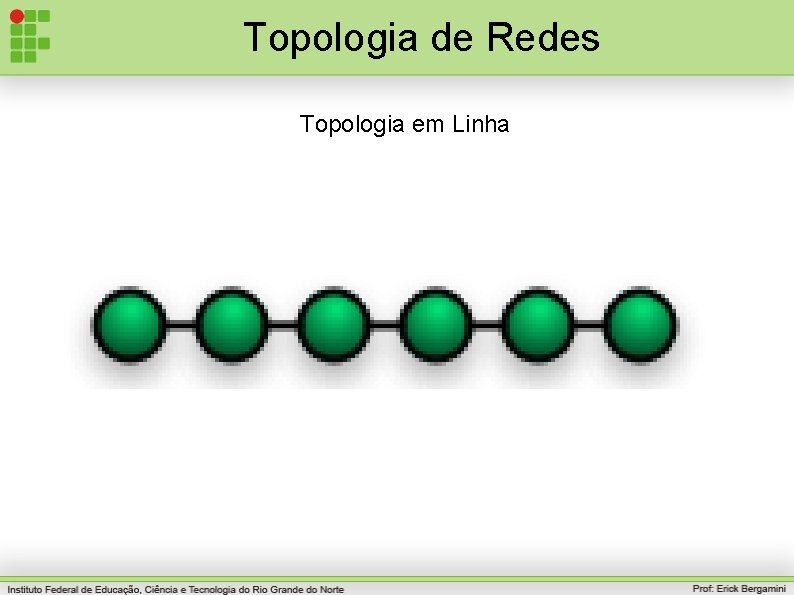

Topologia de Redes Topologia em Linha

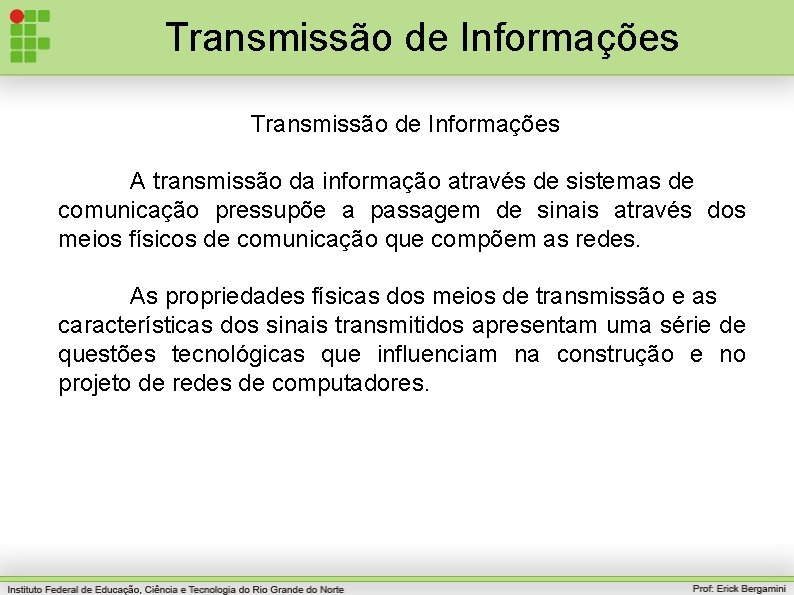

Transmissão de Informações A transmissão da informação através de sistemas de comunicação pressupõe a passagem de sinais através dos meios físicos de comunicação que compõem as redes. As propriedades físicas dos meios de transmissão e as características dos sinais transmitidos apresentam uma série de questões tecnológicas que influenciam na construção e no projeto de redes de computadores.

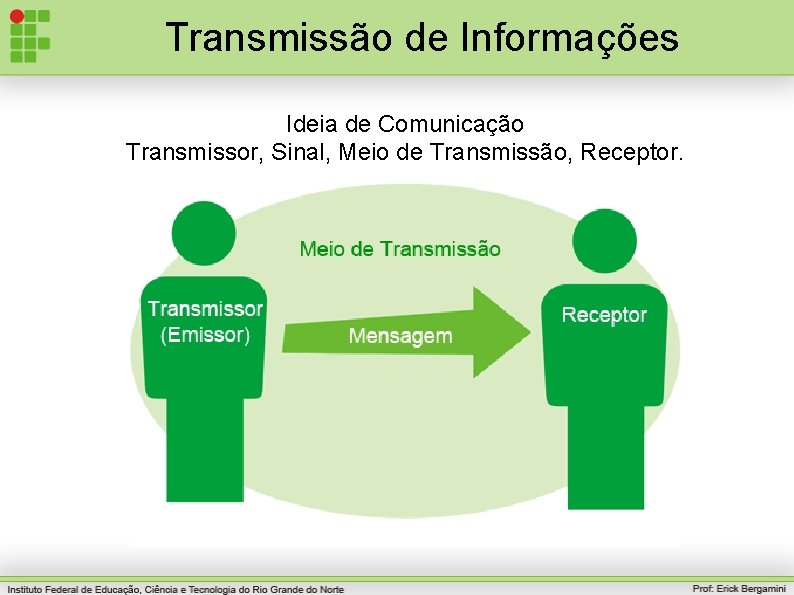

Transmissão de Informações Ideia de Comunicação Transmissor, Sinal, Meio de Transmissão, Receptor.

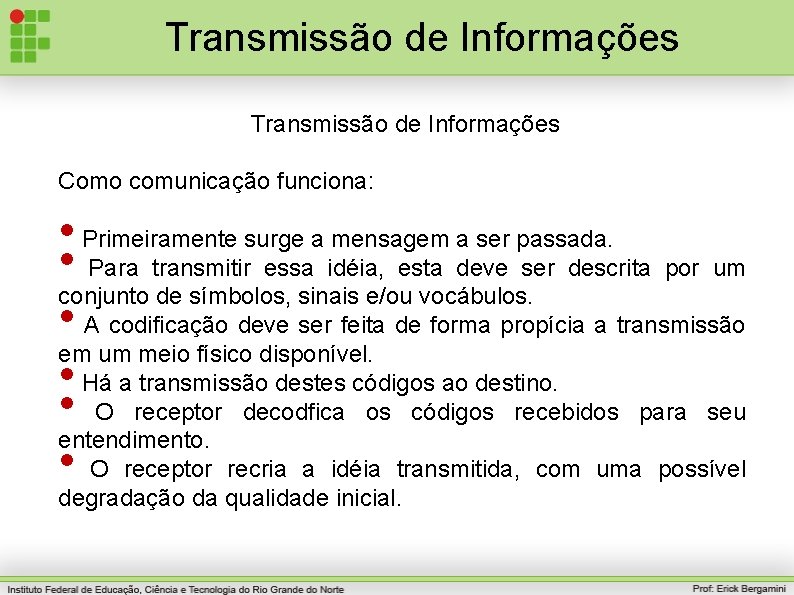

Transmissão de Informações Como comunicação funciona: • Primeiramente surge a mensagem a ser passada. • Para transmitir essa idéia, esta deve ser descrita por um conjunto de símbolos, sinais e/ou vocábulos. • A codificação deve ser feita de forma propícia a transmissão em um meio físico disponível. • Há a transmissão destes códigos ao destino. • O receptor decodfica os códigos recebidos para seu entendimento. • O receptor recria a idéia transmitida, com uma possível degradação da qualidade inicial.

Transmissão de Informações Comunicação: Ato de transmitir Informações, de forma que seu significado seja preservado. Sinal: Representação da informação durante a transmissão.

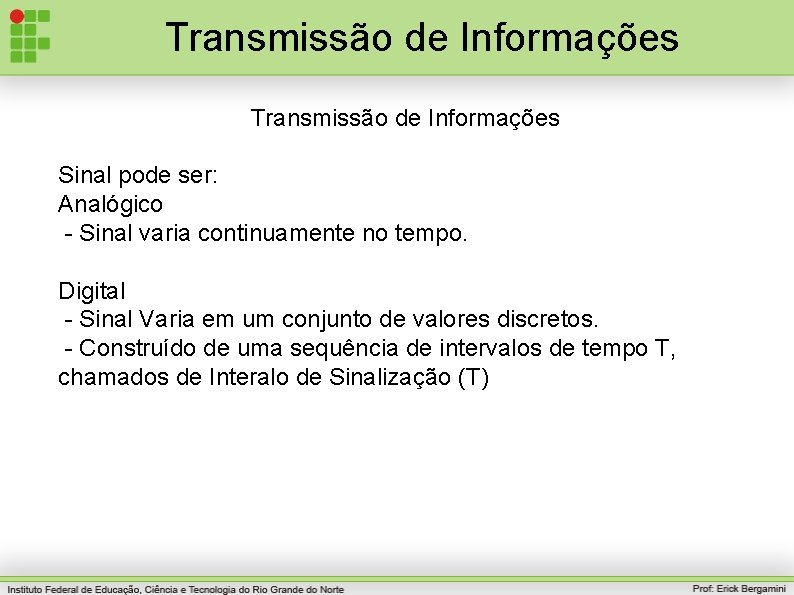

Transmissão de Informações Sinal pode ser: Analógico - Sinal varia continuamente no tempo. Digital - Sinal Varia em um conjunto de valores discretos. - Construído de uma sequência de intervalos de tempo T, chamados de Interalo de Sinalização (T)

Transmissão de Informações

FIM
