Filtry cyfrowe Podstawy Materiały do wykładu PTS 2010 1
Program wykładu • • • Podstawowe definicje i koncepcje Rodzaje filtrów cyfrowych Przegląd metod projektowania Zastosowania Podsumowanie Materiały do wykładu PTS 2010 2
Filtracja, filtr cyfrowy • FILTRACJA PROCES PRZETWARZANIA SYGNAŁU W DZIEDZINIE CZASU, POLEGAJĄCY NA REDUKOWANIU I ODFILTROWYWANIU NIEPORZĄDANYCH SKŁADOWYCH ZAWARTYCH W SYGNALE WEJŚCIOWYM – FILTR- KAŻDE URZĄDZENIE POSIADAJĄCE SELEKTYWNE CHARAKTERYSTYKI CZĘSTOTLIWOŚCIOWE • FILTR CYFROWY- ALGORYTM LUB PROCES OBLICZENIOWY W WYNIKU KTÓREGO JEDNA SEKWENCJA LICZB (SYGNAŁ WEJŚCIOWY) PRZETWARZANA JEST NA INNĄ SEKWENCJĘ (SYGNAŁ WYJŚCIOWY) Materiały do wykładu PTS 2010 3
Od filtrów analogowych do cyfrowych Przykładowy dolnoprzepustowy filtr analogowy: Materiały do wykładu PTS 2010 4
Równanie różniczkowe opisujące filtr analogowy: Proces dyskretyzacji: Materiały do wykładu PTS 2010 5
Uwzględniając dyskretne przybliżenie pochodnej: . Materiały do wykładu PTS 2010 6
Rezultat: Liniowe, stacjonarne równanie różnicowe rzędu pierwszego Ogólna postać równania różnicowego opisującego układy filtrujące cyfrowe (FILTRY CYFROWE) . Materiały do wykładu PTS 2010 7

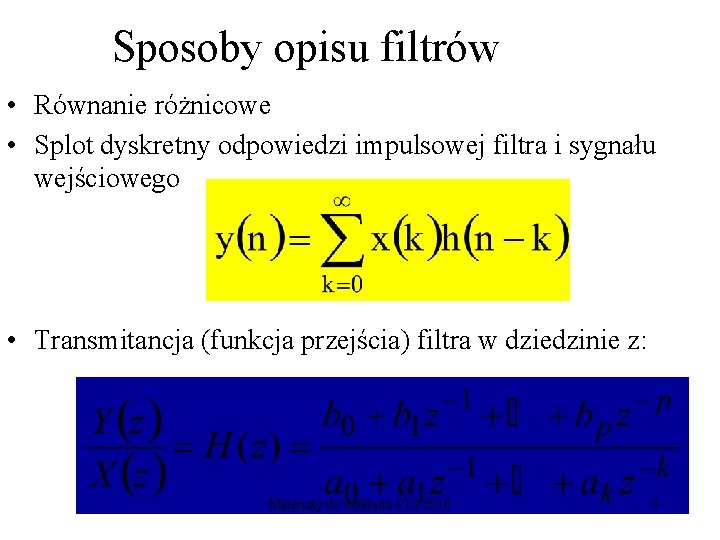

Sposoby opisu filtrów • Równanie różnicowe • Splot dyskretny odpowiedzi impulsowej filtra i sygnału wejściowego • Transmitancja (funkcja przejścia) filtra w dziedzinie z: Materiały do wykładu PTS 2010 8
KRYTERIA OCENY FILTRÓW 1. ODPOWIEDŹ AMPLITUDOWA i FAZOWA 2. ODPOWIEDŹ JEDNOSTKOWA Materiały do wykładu PTS 2010 9
Charakterystyka (odpowiedź) amplitudowa Częstotliwość odcięcia f 3 DB Materiały do wykładu PTS 2010 10

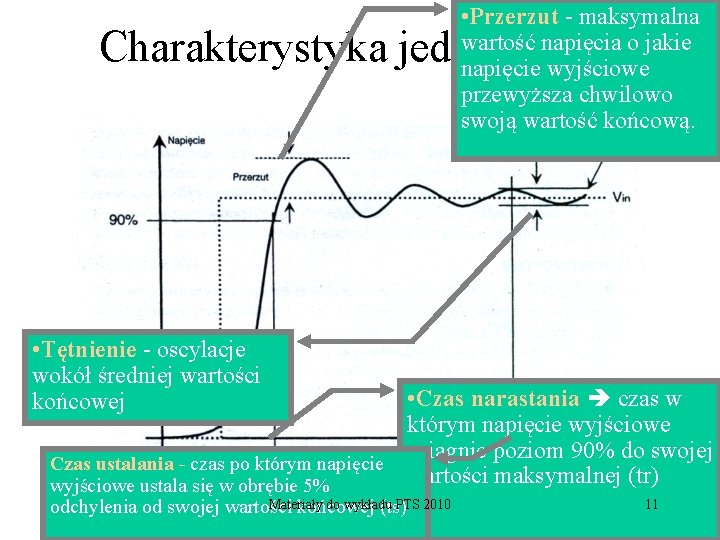

• Przerzut - maksymalna wartość napięcia o jakie napięcie wyjściowe przewyższa chwilowo swoją wartość końcową. Charakterystyka jednostkowa • Tętnienie - oscylacje wokół średniej wartości końcowej • Czas narastania czas w którym napięcie wyjściowe osiągnie poziom 90% do swojej Czas ustalania - czas po którym napięcie wartości maksymalnej (tr) wyjściowe ustala się w obrębie 5% Materiały do wykładu PTS 2010 odchylenia od swojej wartości końcowej (ts) 11
KLASYCZNY PODZIAŁ FILTRÓW CYFROWYCH ZE WZGLĘDU NA SPOSÓB ODDZIAŁYWANIA NA SYGNAŁ WEJŚCIOWY : • DOLNOPRZEPUSTOWE • GÓRNOPRZEPUSTOWE • PASMOWE; (ŚRODKOWOZAPOROWE, ŚRODKOWOPRZEPUSTOEWE) Materiały do wykładu PTS 2010 12
Podział filtrów ze względu na sposób przetwarzania sygnału dyskretnego • FILTRY NIEREKURSYWNE – o skończonej odpowiedzi impulsowej SOI (FIR ) • FILTRY REKURSYWNE – o nieskończonej odpowiedzi impulsowej NOI (IIR ) Materiały do wykładu PTS 2010 13
Filtry nierekursywne dlaczego SOI? • Jeżeli wszystkie współczynniki a 0, a 1, . . , ak są zerowe: Materiały do wykładu PTS 2010 14
Odpowiedź impulsowa Materiały do wykładu PTS 2010 15
Wniosek • Sygnał wyjściowy ma więc skończony czas trwania – przyjmuje wartości równe współczynnikom b 0, b 1, . . . , bp • Filtry opisane nierekursywnym równaniem różnicowym można więc nazwać filtrami o skończonej odpowiedzi impulsowej (SOI) • Ang. : finite impulse response (FIR) filter Materiały do wykładu PTS 2010 16
Filtry rekursywne dlaczego NOI? • Jeżeli chociaż jeden współczynnik a 0, a 1, . . , ak jest niezerowy oraz podane są odpowiednie warunki początkowe y(-1), y(-2), . . , y(-k): Materiały do wykładu PTS 2010 17
Odpowiedź impulsowa Materiały do wykładu PTS 2010 18
Wniosek • Sygnał wyjściowy (odpowiedź na funkcję impulsową) ma więc nieskończony czas trwania (składniki powyżej p nie zerują się) • Filtry opisane rekursywnym równaniem różnicowym można więc nazwać filtrami o nieskończonej odpowiedzi impulsowej (NOI) impulsowej • Ang. : infinite impulse response (IIR) filter Materiały do wykładu PTS 2010 19
Cechy filtrów cyfrowych • • SOI (FIR) = nierekursywne • Stabilne z definicji • Łatwe do projektowania • Łatwo zapewnić liniowość • fazy • Duża stromość jedynie dla • filtrów wysokiego rzędu • Skończona dokładność wsp. • nie skutkuje kłopotami z implementacją NOI (IIR) = rekursywne Mogą być niestabilne Skomplikowane w proj. Faza nieliniowa Możliwe uzyskanie dużej stromości Skończona dokładność wsp. = problemy implementacyjne Materiały do wykładu PTS 2010 20
Metody projektowania filtrów FIR • Metoda okienkowania (okienkowa) • Metoda rozmieszczania zer • Metoda optymalna Materiały do wykładu PTS 2010 21
MATLAB Przykład 1 (FIR) N = 80; k = 0: (N-1); b 0 = 1; b 1 = -1; MATLAB filter Polecenie podstawowe b 2 = 1; B = [b 0 b 1 b 2]; f = 1/8; x = sin(2*pi*f*k+pi/6); y = filter(B, 1, x); subplot(2, 1, 1) system. FIR(0, 0, 4, 5, 10, 'b') subplot(2, 1, 2) plot(k, x, 'go', k, y, 'bo', . . . k, x, 'g-', k, y, 'b-') legend('input', 'output') Materiały do wykładu PTS 2010 22
MATLAB Przykład 2 odpowiedź impulsowa (FIR) N = 16; k = 0: (N-1); b 0 = 1; b 1 = -1; b 2 = 2; B = [b 0 b 1 b 2]; x = (k==0); y = filter(B, 1, x); subplot(3, 1, 1) system. FIR(0, 0, 4, 5, 10, 'b') subplot(3, 1, 2) stem(k, x, 'r') ylabel('input') subplot(3, 1, 3) stem(k, y, 'b') ylabel('output') Materiały do wykładu PTS 2010 23

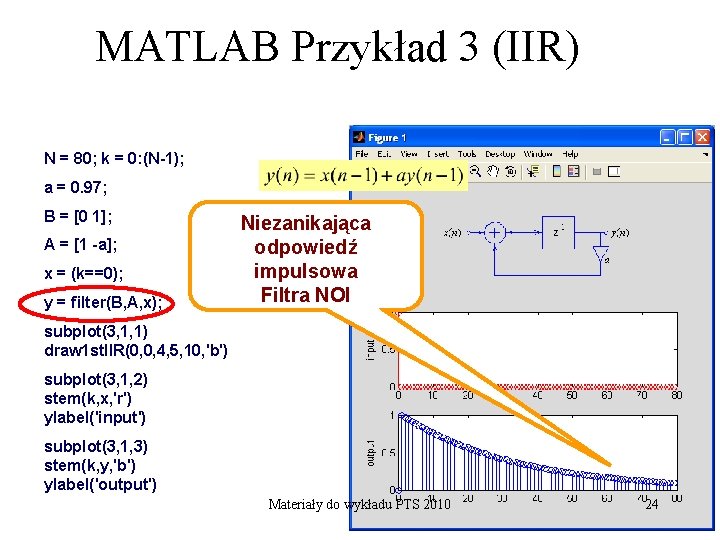

MATLAB Przykład 3 (IIR) N = 80; k = 0: (N-1); a = 0. 97; B = [0 1]; A = [1 -a]; x = (k==0); y = filter(B, A, x); Niezanikająca odpowiedź impulsowa Filtra NOI subplot(3, 1, 1) draw 1 st. IIR(0, 0, 4, 5, 10, 'b') subplot(3, 1, 2) stem(k, x, 'r') ylabel('input') subplot(3, 1, 3) stem(k, y, 'b') ylabel('output') Materiały do wykładu PTS 2010 24
Podstawowe struktury filtrów FIR Direct form, Transposed form, Cascade form, Linear-phase, Symmetric Materiały do wykładu PTS 2010 25
Direct form 2 nd order = struktra bezpośrednia drugiego rzędu Materiały do wykładu PTS 2010 26
Transposed direct form 2 nd order Transponowana struktura bezpośrednia Materiały do wykładu PTS 2010 27
Cascade direct form Kaskadowa struktura bezpośrednia Materiały do wykładu PTS 2010 28

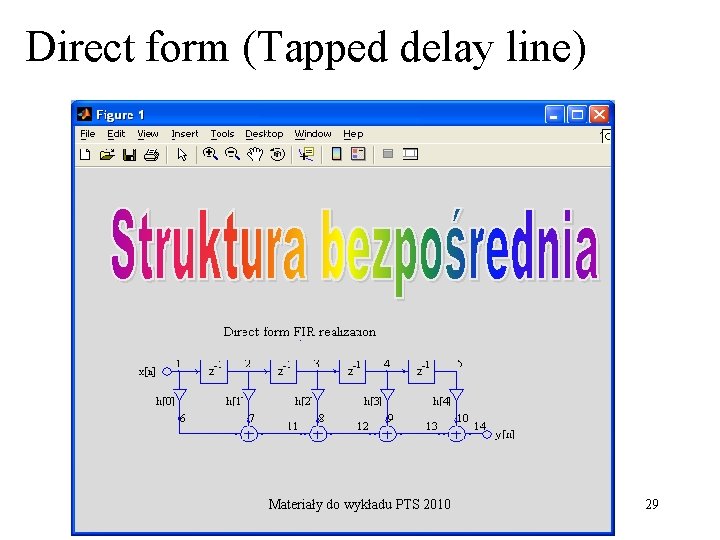

Direct form (Tapped delay line) Materiały do wykładu PTS 2010 29
Transposed direct form Materiały do wykładu PTS 2010 30

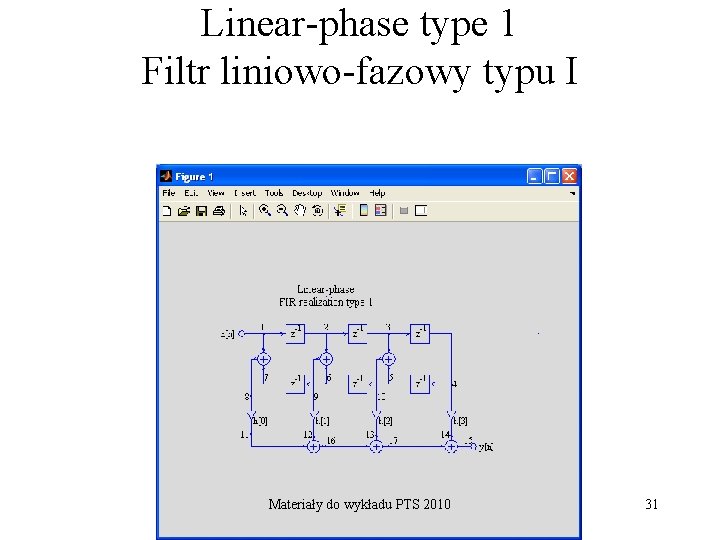

Linear-phase type 1 Filtr liniowo-fazowy typu I Materiały do wykładu PTS 2010 31
Linear-phase type 2 Struktura liniowo-fazowa typu II Materiały do wykładu PTS 2010 32
Symmetric FIR type I Filtr symetryczny SOI typu I Materiały do wykładu PTS 2010 33
Symmetric FIR type II Filtr symetryczny SOI typu II Materiały do wykładu PTS 2010 34
Podstawowe struktury filtrów NOI (IIR) Direct form, Transposed form Struktury: bezpośrednia i transponowana Materiały do wykładu PTS 2010 35
Direct form I 2 nd order Struktura bezpośrednia I drugiego rzędu Materiały do wykładu PTS 2010 36
st Direct form II 1 order Materiały do wykładu PTS 2010 37
nd Direct form II 2 order Materiały do wykładu PTS 2010 38
Cascade direct form II Materiały do wykładu PTS 2010 39
Transposed direct form II 1 st order Materiały do wykładu PTS 2010 40

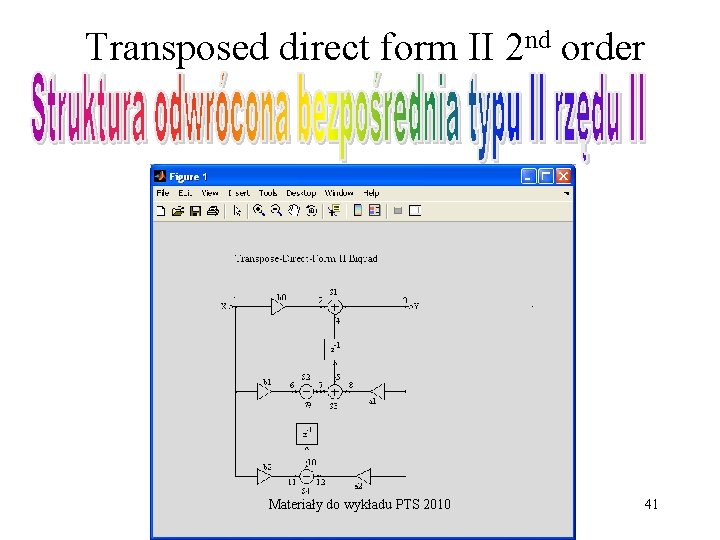

Transposed direct form II 2 nd order Materiały do wykładu PTS 2010 41
Metoda okienkowa projektowania filtrów FIR (SOI) • Chcemy zaprojektować idealny filtr dolnoprzepustowy K Materiały do wykładu PTS 2010 42
Metoda okienkowa projektowania filtrów FIR (SOI) • Aby algebraicznie wyznaczyć h(n) musimy zastosować IDFT do transmitancji dyskretnej H(m) • Rozwiązanie: Materiały do wykładu PTS 2010 43
Metoda okienkowa projektowania filtrów FIR (SOI) • Rozwiązanie: Materiały do wykładu PTS 2010 44
Metoda okienkowa projektowania filtrów FIR (SOI) • Aby zapewnić skończoną liczbę próbek ograniczamy się do N (np. N=17) stosujemy najprostsze okienko prostokątne • Aby uczynić filtr przyczynowym przesuwamy odpowiedź impulsową o n 0=0. 5(N-1)=8 Materiały do wykładu PTS 2010 45
Metoda okienkowa projektowania filtrów FIR (SOI) • Ciąg opisany powyższą zależnością definiuje przyczynowy filtr, który można zrealizować na podstawie znanych wartości Funkcja okna Materiały do wykładu PTS 2010 46
Metoda okienkowa projektowania filtrów FIR (SOI) • Taką transmitancję filtra można zrealizować bezpośrednio na podstawie znajomości Materiały do wykładu PTS 2010 47
Przykład projektowania • • Zaprojektować filtr dolnoprzepustowy FIR N=17 n 0=8 Znormalizowana częstotliwość odcięcia: Materiały do wykładu PTS 2010 48
Obliczamy wyrazy szeregu: Materiały do wykładu PTS 2010 49
Odpowiedź częstotliwościowa: Materiały do wykładu PTS 2010 50
Inne okna • Aby zminimalizować przeregulowania związane ze stromymi zboczami okna prostokątnego można zastosować inne okna: – Okno von Hanna – Okno Hamminga – Okno Bartletta (trójkątne) Materiały do wykładu PTS 2010 51
Okno von Hanna Materiały do wykładu PTS 2010 52
Okno Hamminga Materiały do wykładu PTS 2010 53
Okno Bartletta Materiały do wykładu PTS 2010 54
FDAtool Matlab DSP toolbox Materiały do wykładu PTS 2010 55
Materiały do wykładu PTS 2010 56
Materiały do wykładu PTS 2010 57
Materiały do wykładu PTS 2010 58
Okno Bartletta Materiały do wykładu PTS 2010 59
Materiały do wykładu PTS 2010 60
Realizacja Materiały do wykładu PTS 2010 61
Metody projektowania filtrów IIR • Transformacja biliniowa – przykład przejścia od filtrów analogowych określonego typu do cyfrowych • Metoda niezmienności odpowiedzi impulsowej Materiały do wykładu PTS 2010 62
Transformacja biliniowa • Pozwala na znalezienie żądanej transmitancji filtra cyfrowego na podstawie zadanej charakterystyki filtra analogowego Materiały do wykładu PTS 2010 63
Metoda niezmienności odpowiedzi impulsowej • Dla danej transmitancji Ha(s): • Odpowiedź impulsowa filtra analogowego Materiały do wykładu PTS 2010 64
Metoda niezmienności odpowiedzi impulsowej (cd) • Po spróbkowaniu: • Przyjmując Materiały do wykładu PTS 2010 65
Przykładowe struktury Struktura bezpośrednia typu I Materiały do wykładu PTS 2010 66

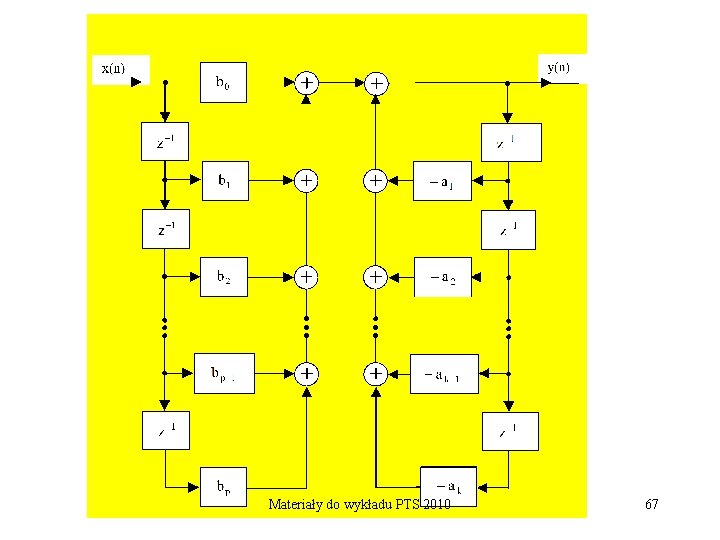

Materiały do wykładu PTS 2010 67
Przykładowa transmitancja Materiały do wykładu PTS 2010 68
