ZAPOJOVÁNÍ REZISTORŮ Mgr. Kamil Kučera

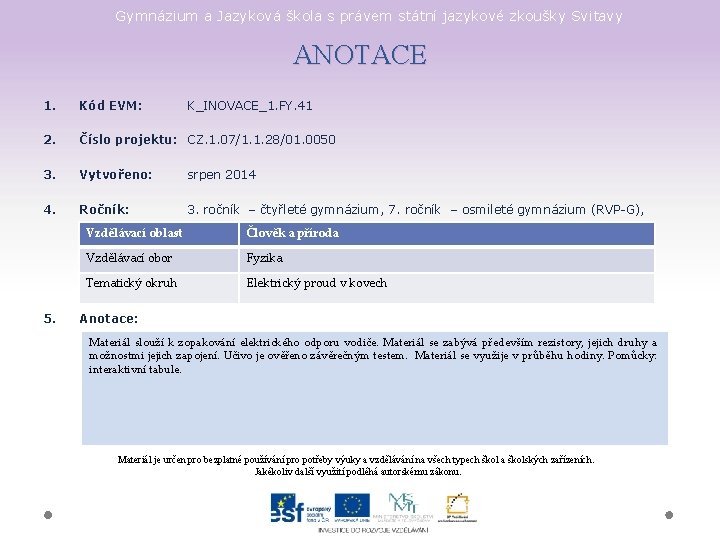

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy ANOTACE 1. Kód EVM: 2. Číslo projektu: CZ. 1. 07/1. 1. 28/01. 0050 3. Vytvořeno: srpen 2014 4. Ročník: 3. ročník – čtyřleté gymnázium, 7. ročník – osmileté gymnázium (RVP-G), 5. K_INOVACE_1. FY. 41 Vzdělávací oblast Člověk a příroda Vzdělávací obor Fyzika Tematický okruh Elektrický proud v kovech Anotace: Materiál slouží k zopakování elektrického odporu vodiče. Materiál se zabývá především rezistory, jejich druhy a možnostmi jejich zapojení. Učivo je ověřeno závěrečným testem. Materiál se využije v průběhu hodiny. Pomůcky: interaktivní tabule. Materiál je určen pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízeních. Jakékoliv další využití podléhá autorskému zákonu.

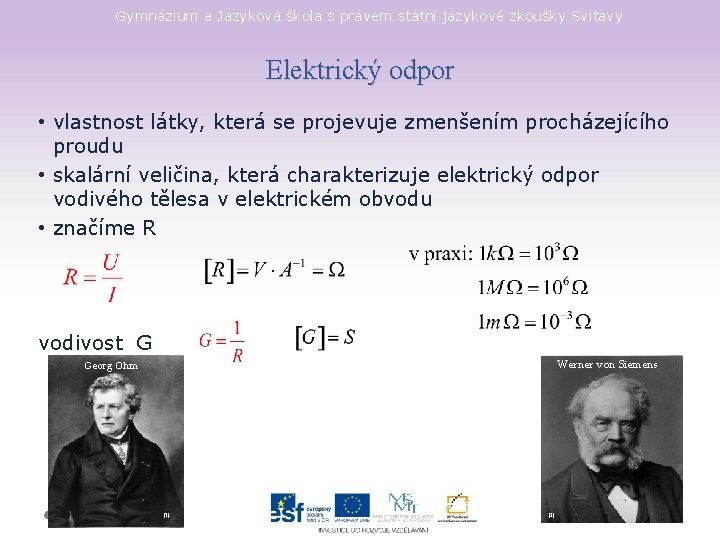

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Elektrický odpor • vlastnost látky, která se projevuje zmenšením procházejícího proudu • skalární veličina, která charakterizuje elektrický odpor vodivého tělesa v elektrickém obvodu • značíme R vodivost G Werner von Siemens Georg Ohm [1] [2]

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Rezistor [4] • součástka se soustředěným odporem stálé velikosti • vyrobena z materiálu s malým teplotním součinitelem elektrického odporu • rezistory, jejichž odpor lze měnit: [3] § reostaty – rezistory s nastavitelnými kontakty, které umožňují měnit jeho odpor R § potenciometry - rezistory s nastavitelnými kontakty, které se používají k nastavení požadované hodnoty el. napětí [5] [6]

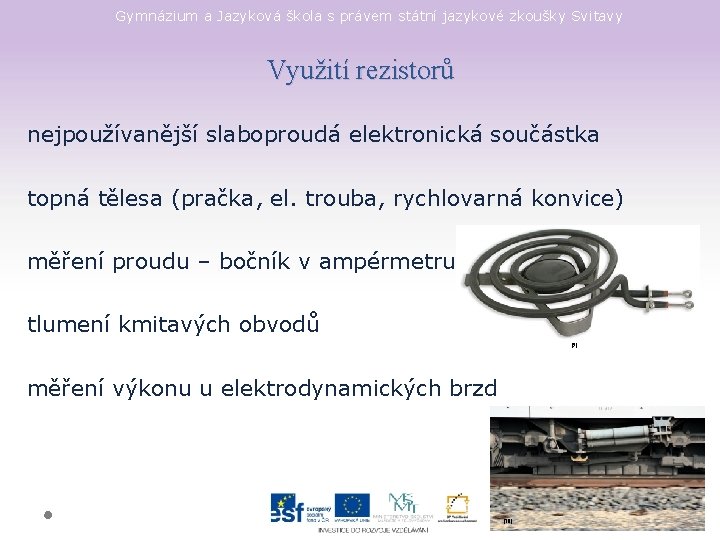

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Využití rezistorů nejpoužívanější slaboproudá elektronická součástka topná tělesa (pračka, el. trouba, rychlovarná konvice) měření proudu – bočník v ampérmetru tlumení kmitavých obvodů [9] měření výkonu u elektrodynamických brzd [10]

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Druhy rezistorů Rezistory se rozlišují podle konstrukce, podle velikosti odporu a dovoleného zatížení. dělení podle konstrukce: [7] • drátové - dlouhý drát navíjí kolem izolačního tělíska • vrstvové - nanesení elektricky vodivé vrstvy (např. grafitu) na izolační (keramické) tělísko velikost odporu rezistorů určena barevným proužkovým kódem [8] dovolené zatížení - největší přípustné provozní zatížení rezistoru, které je určeno nejvyšší teplotou součástky, při které ještě nenastávají trvalé změny jejího odporu ani podstatné zkracování doby její životnosti.

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Zapojení rezistorů Rezistory se vyrábějí v řadách s určitými hodnotami elektrických odporů. Požadovanou hodnotu el. odporu dostaneme vhodným zapojením. Druhy zapojení kondenzátorů: • paralelní • sériové • kombinované

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Paralelní zapojení Uvažujme dva (resp. tři) rezistory o el. odporech R 1, R 2, (R 3) a zapojíme je paralelně (vedle sebe). Výsledný el. odpor po zapojení kondenzátorů označme R. R 1 R 2 R 3 Výsledný elektrický odpor zapojení se zmenší.

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Sériové zapojení Uvažujme dva (resp. tři) rezistory o el. odporech R 1, R 2, (R 3) a zapojíme je sériově (za sebou). Výsledný el. odpor po zapojení kondenzátorů označme R. R 1 R 2 R 3 Výsledný elektrický odpor zapojení se zvětší.

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Kombinované zapojení Rezistory můžeme zapojit kombinací paralelního a sériového zapojení. Ukázky možného zapojení 3 rezistorů. R 2 R 1 R 3 R´ R 1 R 2 R 3 R´

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Příklady na zapojení rezistorů (1. část) Př. Vypočítejte výsledný elektrický odpor tří rezistorů zapojených podle schémat:

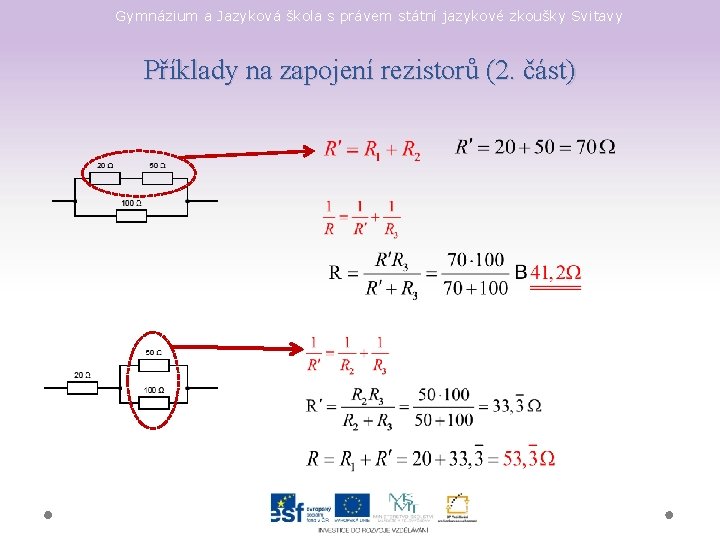

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Příklady na zapojení rezistorů (2. část)

Gymnázium a Jazyková škola s právem státní jazykové zkoušky Svitavy Trocha opakování 1. Vysvětlete, co je to rezistor. 2. Porovnejte reostat a potenciometr. 3. Vysvětlete pojem elektrický odpor. 4. Uveďte využití rezistorů v praxi. 5. Vypočítejte výsledný elektrický odpor rezistorů zapojených podle schématu:
