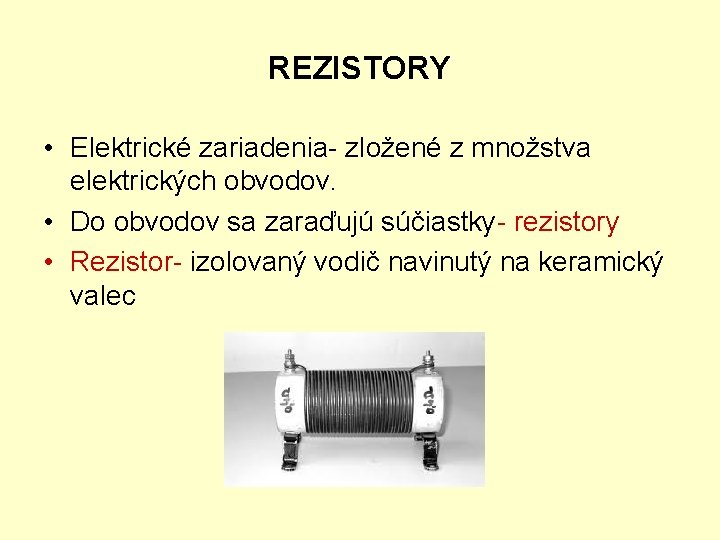

REZISTORY • Elektrické zariadenia- zložené z množstva elektrických obvodov. • Do obvodov sa zaraďujú súčiastky- rezistory • Rezistor- izolovaný vodič navinutý na keramický valec

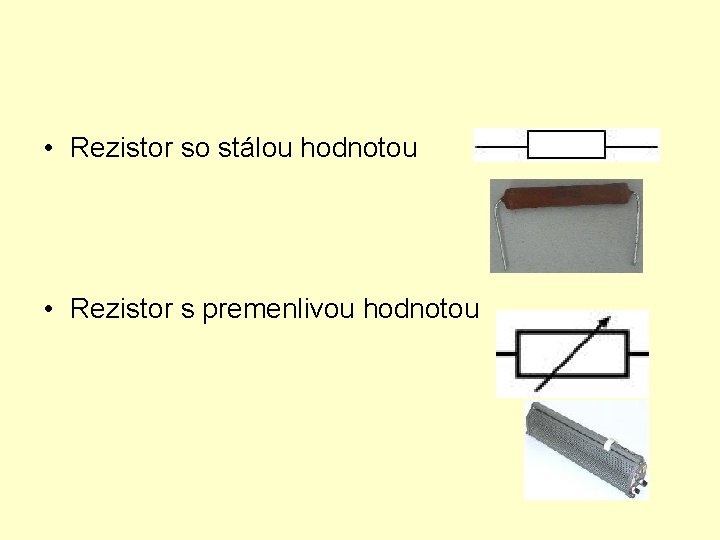

• Rezistor so stálou hodnotou • Rezistor s premenlivou hodnotou
OHMOV ZÁKON Schopnosť vodiča , , prekážať„ vedeniu elektrickému prúdu v obvode nazývameelektrický odpor. V roku 1827 George Simon Ohm prvý sformuloval zákon.
Zistil vzťah medzi napätím a prúdom prechádzajúcim rezistorom- priamu úmernosť. Koľkokrát sa zväčší napätie, toľkokrát sa zväčší prúd. Ohmov zákon: Elektrický prúd I prechádzajúci rezistorom je priamo úmerný elektrickému napätiu U medzi jeho koncami.
Matematické vyjadrenie Ohmovho zákona: I= U/R Podiel napätia a prúdu je stála veličina- elektrický odpor, závisí od jeho vlastností a nie od prúdu a napätia.
ELEKTRICKÝ ODPOR VODIČA Značka R - jednotka -1 ohm - 1Ώ R= U/I výpočet odporu vodiča Väčšie jednotky: 1 kΏ= 1000Ώ (kiloohm) 1 MΏ= 1000000Ώ (megaohm) Výpočet napätia: U= I. R
VYPOČÍTAJTE 1. Rezistorom prechádza prúd I= 20 m. A, ktorý je pripojený na napätie 2, 5 V. Aký je veľký odpor rezistora. 2. Rýchlovarná kanvica je pripojená na napätie 230 V jej odpor je 130Ώ. Aký prúd prechádza kanvicou? 3. Rezistor má hodnotu 50Ώ a prechádza ním prúd 120 m. A. Aké je napätie na rezistore? 4. Podľa grafu priamej úmernosti zistite veľkosť rezistorov.
