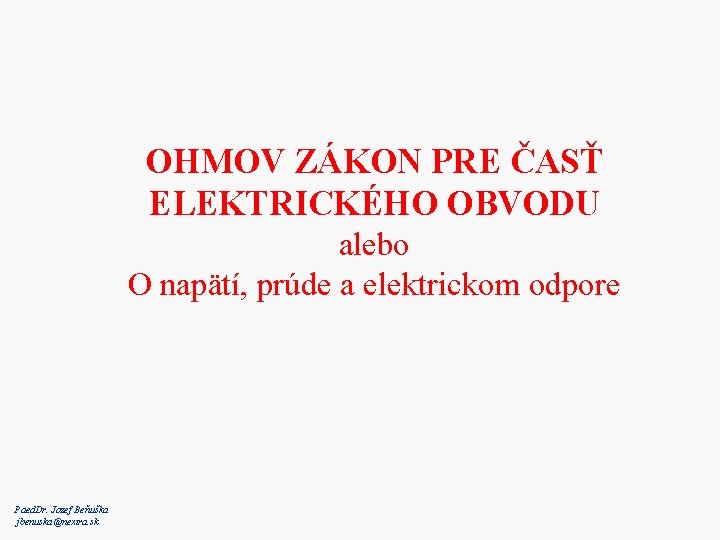

OHMOV ZÁKON PRE ČASŤ ELEKTRICKÉHO OBVODU alebo O napätí, prúde a elektrickom odpore Paed. Dr. Jozef Beňuška jbenuska@nextra. sk

Riešte úlohu: Na pätici malej žiarovky sú údaje 6, 3 V/0, 3 A, ktoré sa vzťahujú na jej vlákno, keď žiarovka svieti. Určte elektrický odpor vlákna za daného stavu (zodpovedá mu teplota vlákna asi 2800 o. C). R = 21 W

Test Podľa Ohmovho zákona pre časť elektrického obvodu: a) Elektrické napätie U medzi koncami vodičov je priamo úmerné elektrickému prúdu I v kovovom vodiči. b) Elektrický prúd I v kovovom vodiči je priamo úmerný elektrickému napätiu U medzi koncami vodičov. c) Elektrický prúd I v kovovom vodiči je priamo úmerný termodynamickej teplote T vodiča. d) Elektrické napätie U medzi koncami vodičov je priamo úmerné termodynamickej teplote T vodiča. 1

Test Elektrický odpor kovového vodiča závisí: a) priamo úmerne od dĺžky vodiča, b) priamo úmerne od obsahu kolmého prierezu vodiča, c) nepriamo úmerne od dĺžky vodiča, d) nepriamo úmerne od obsahu kolmého prierezu vodiča. 2

Test Vzťah vyjadrujúci závislosť elektrického odporu od teploty je: 3

Test Rezistory sú kovové súčiastky, ktoré majú: a) b) c) d) odpor približujúci sa nule, odpor lineárne závislý od teploty, premenlivý elektrický odpor, stály elektrický odpor. 4

Test Podľa definičného vzťahu elektrického odporu platí: 5

OHMOV ZÁKON PRE UZAVRETÝ ELEKTRICKÝ OBVOD alebo Keď sa k vonkajšku pridá aj vnútro Paed. Dr. Jozef Beňuška jbenuska@nextra. sk

Riešte úlohu: V uzavretom obvode je zdroj elektrického napätia s Ue= 12 V a s vnútorným odporom Ri= 0, 2 W. Vonkajší odpor je R = 19, 8 W. Určte elektrický prúd a svorkové napätie. I =0, 6 A; U=19, 9 V

Riešte úlohu: Vonkajší obvod s odporom 3, 8 W je zapojený na zdroj elektrického napätia s Ue=12 V. Obvodom prechádza prúd 3 A. Určte: - svorkové napätie zdroja, - vnútorný odpor zdroja, - maximálny prúd pri skrate. U=11, 4 V; Ri=0, 2 W; I =60 A

Test Podľa Ohmovho zákona pre uzavretý elektrický obvod: a) Prúd v uzavretom obvode sa rovná rozdielu elektromotorického napätia zdroja a súčtu prúdov vonkajšej a vnútornej časti obvodu. b) Prúd v uzavretom obvode sa rovná podielu elektromotorického napätia zdroja a súčtu odporov vonkajšej a vnútornej časti obvodu. c) Prúd v uzavretom obvode sa rovná súčinu elektromotorického napätia zdroja a súčtu prúdov vonkajšej a vnútornej časti obvodu. 1

Test Pre napätia v uzavretom elektrickom obvode platí: a) Súčin napätí na vonkajšej a vnútornej časti elektrického obvodu sa rovná elektromotorickému napätiu zdroja. b) Podiel napätí na vonkajšej a vnútornej časti elektrického obvodu sa rovná elektromotorickému napätiu zdroja. c) Súčet napätí na vonkajšej a vnútornej časti elektrického obvodu sa rovná elektromotorickému napätiu zdroja. d) Rozdiel napätí na vonkajšej a vnútornej časti elektrického obvodu sa rovná elektromotorickému napätiu zdroja. 2

Test Vzťah vyjadrujúci Ohmov zákon pre uzavretý elektrický obvod je: 3

Test Pri spojení nakrátko je: a) svorkové napätie zdroja takmer nulové, b) úbytok napätia na zdroji takmer nulový, c) vnútorný odpor zdroja takmer nulový, d) odpor vonkajšej časti obvodu takmer nulový. 4

Test Maximálna možná hodnota prúdu v obvode je daná vzťahom: 5
