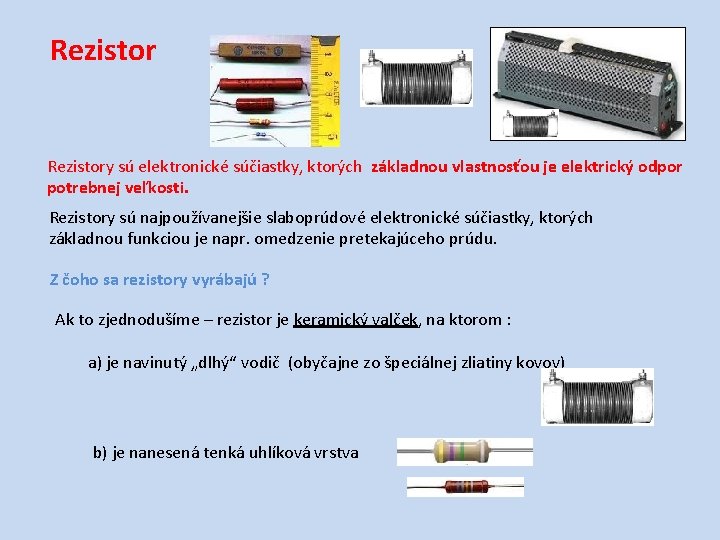

Rezistory sú elektronické súčiastky, ktorých základnou vlastnosťou je elektrický odpor potrebnej veľkosti. Rezistory sú najpoužívanejšie slaboprúdové elektronické súčiastky, ktorých základnou funkciou je napr. omedzenie pretekajúceho prúdu. Z čoho sa rezistory vyrábajú ? Ak to zjednodušíme – rezistor je keramický valček, na ktorom : a) je navinutý „dlhý“ vodič (obyčajne zo špeciálnej zliatiny kovov) b) je nanesená tenká uhlíková vrstva

Rezistory sa zapájajú : 1) Za sebou – hovoríme mu aj sériové zapojenie. dva rezistory zapojené za sebou tri rezistory zapojené za sebou

Poznámka: zapojeniu rezistorov za sebou hovoríme aj delič elektrického napätia. Napr. a) alebo b) skúste určiť el. napätie Poznámka: celkové napätie U = U 1 + U 2 +. . . a

c) d)

Ako vypočítame výsledný odpor rezistorov zapojených za sebou ? R 1 R 2 R = R 1 + R 2 V našom prípade (pozri obr. ) : R = 10 + 5 R = 15 Ω Poznámka: Ak by rezistorov bolo viac, tak R = R 1 + R 2 + R 3 +. . .

2) Vedľa seba – hovoríme mu aj paralelné zapojenie. tri rezistory zapojené paralelne dva rezistory zapojené paralelne

Časti takéhoto obvodu nazývame :

Poznámka : takéto zapojenie rezistorov spôsobí rozdelenie elektrického prúdu v nerozvetvenej časti do jednotlivých vetiev ; platí : koľkokrát je menší odpor rezistora vo vetve, toťkokrát väčší elektrický prúd vetvou prechádza. Platí : I = I 1 + I 2 Nech napr. I = 6 A I 1 = ? I 2 = ?

Nech napr. I = 4 A I 1 = ? I 2 = ? Nech napr. I = 14 A I 1 = ? I 2 = ? I 3 = ?

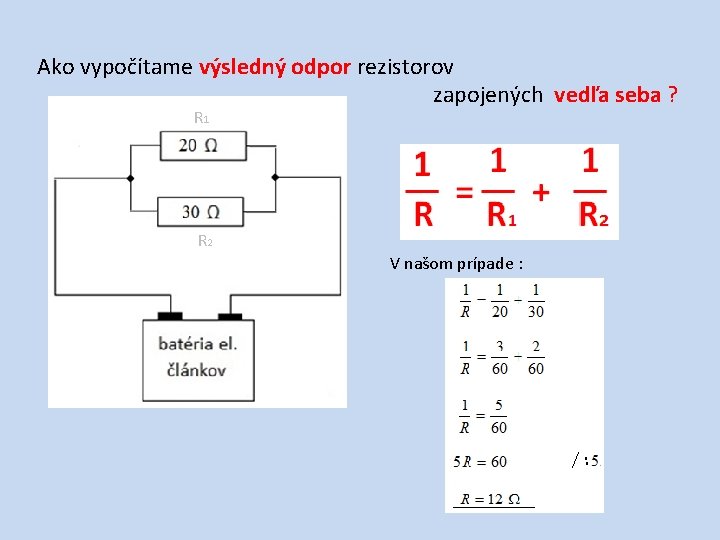

Ako vypočítame výsledný odpor rezistorov zapojených vedľa seba ? R 1 R 2 V našom prípade :

PRÍKLADY A) c) R 1 = 800 Ω a) R 1 = 70 Ω b) R 1 = 8 kΩ R 2 = 0, 6 kΩ R 2 = 0, 04 kΩ R 2 = 0, 072 MΩ R 3 = 0, 005 MΩ R= ? B) a) R= ? R 1 = 4 Ω R 2 = 12 Ω R= ? b) c) R 1 = 100 Ω d) R 1 = 200 Ω R 2 = 60 Ω R 2 = 400 Ω R 2 = 300 Ω R= ? R 3 = 40 Ω R 1 = 20 Ω R= ?

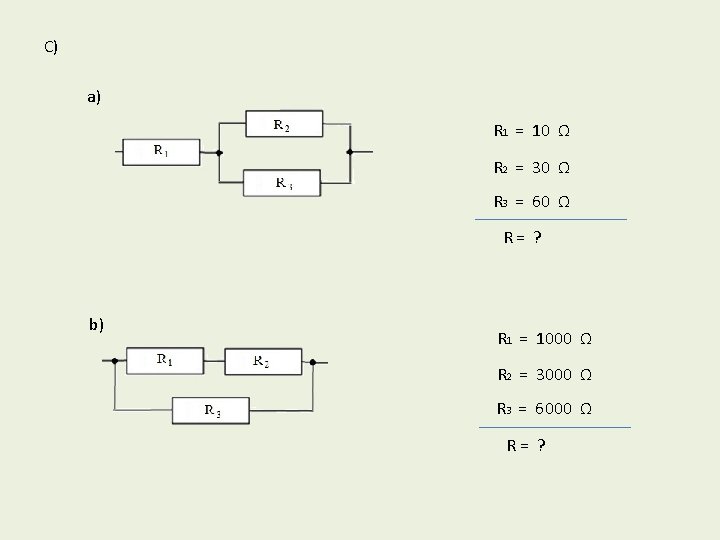

C) a) R 1 = 10 Ω R 2 = 30 Ω R 3 = 60 Ω R= ? b) R 1 = 1000 Ω R 2 = 3000 Ω R 3 = 6000 Ω R= ?

Príklady z praxe na spájanie rezistorov a) Na pomníky zosnulých (na hroby) dávame „elektrické sviečky“. Elektrický obvod v takej sviečke vyzerá asi takto: Keby v obvode nebol takýmto spôsobom zapojený rezistor, svietivá dióda by svietila „silnejšie“ a je celkom možné, že by sa dokonca „prepálila“. Poznámka : aj svietivá dióda kladie elektrickému prúdu určitý odpor, takže ju môžeme považovať aj za rezistor. V tomto prípade ide o zapojenie rezistorov za sebou.

a) Taká situácia: máte elektrický merací prístroj na meranie elektrického prúdu – - ampérmeter, ale môže merať maximálne prúd 1 A. Vy ale potrebujete zmerať elektrický prúd, ktorý je väčší – možno až 10 A. Ako si môžete poradiť : Paralelne k ampérmetru zapojíte rezistor s malou hodnotou (prakticky to býva len kúsok medeného drôtu) – to treba skusmo zistiť. Tým docielite, že prúd 10 A z nerozvetvenej časti sa v uzle rozdelí na prúd 1 A cez ampérmeter a 9 A cez rezistor. Poznámka : aj ampérmeter kladie elektrickému prúdu určitý odpor tiež môžeme považovať za rezistor. V tomto prípade ide o zapojenie rezistorov vedľa seba. (aj keď veľmi malý), takže ho
