Vzdělávací materiál zpracovaný v rámci projektů EU peníze školám (Operačního programu Vzdělávání pro konkurenceschopnost) Jméno autora: Škola: Datum vytvoření (období): Ročník: Tematická oblast: Téma: Metodický list (anotace): Tomáš Utíkal ZŠ Náklo duben 2013 osmý Elektrické a elektromagnetické jevy v 8. a 9. ročníku ZŠ Ohmův zákon. Elektrický odpor V úvodu materiálu je zakresleno elektrotechnické schéma zapojení pro praktické odvození Ohmova zákona, tabulka naměřených veličin, graf a z nich vyplývající znění Ohmova zákona. Dále je definován elektrický odpor a jeho jednotky. Následují vzorce pro výpočet jednotlivých veličin. Na závěr je pro žáky připraven pracovní list, který je žákům pomůckou pro zapamatování vzorců.
OHMŮV ZÁKON. ELEKTRICKÝ ODPOR
• izolovaný vodič navinutý v mnoha závitech na keramický válec - rezistor
• kolikrát je větší napětí mezi konci rezistory, tolikrát je větší proud, který jím prochází
• grafem je úsečka (1) • úsečka (2) – jiný rezistor
Ohmův zákon: elektrický proud I v kovovém vodiči je přímo úměrný elektrickému napětí U mezi jeho konci

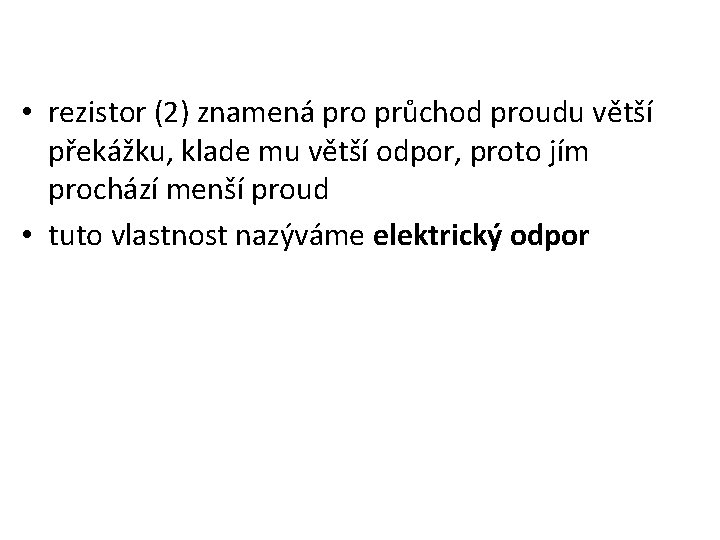

• rezistor (2) znamená pro průchod proudu větší překážku, klade mu větší odpor, proto jím prochází menší proud • tuto vlastnost nazýváme elektrický odpor

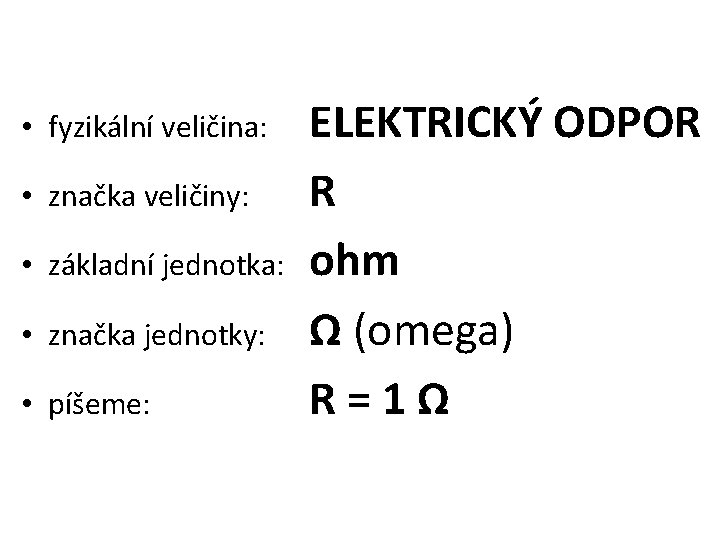

• fyzikální veličina: • značka veličiny: • základní jednotka: • značka jednotky: • píšeme: ELEKTRICKÝ ODPOR R ohm Ω (omega) R=1Ω
Další jednotky: 1 kiloohm 1 kΩ = 1 000 Ω = 103 Ω 1 megaohm 1 MΩ = 1 000 Ω = 106 Ω

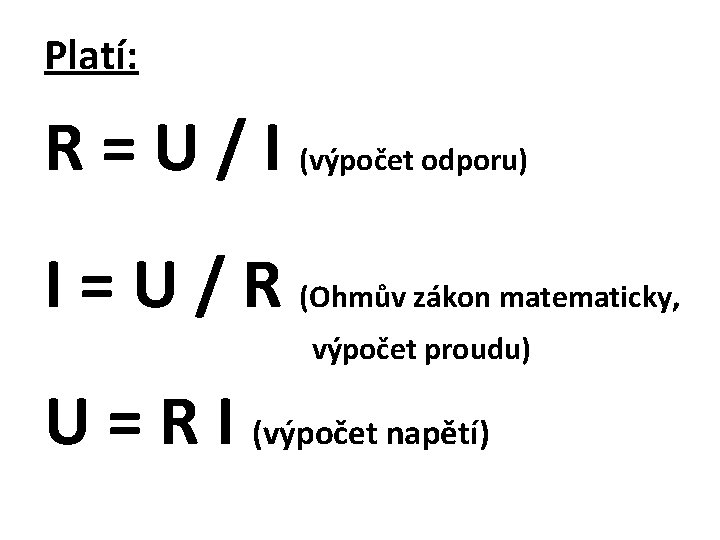

Platí: R = U / I (výpočet odporu) I = U / R (Ohmův zákon matematicky, výpočet proudu) U = R I (výpočet napětí)
Jak si to pamatovat:

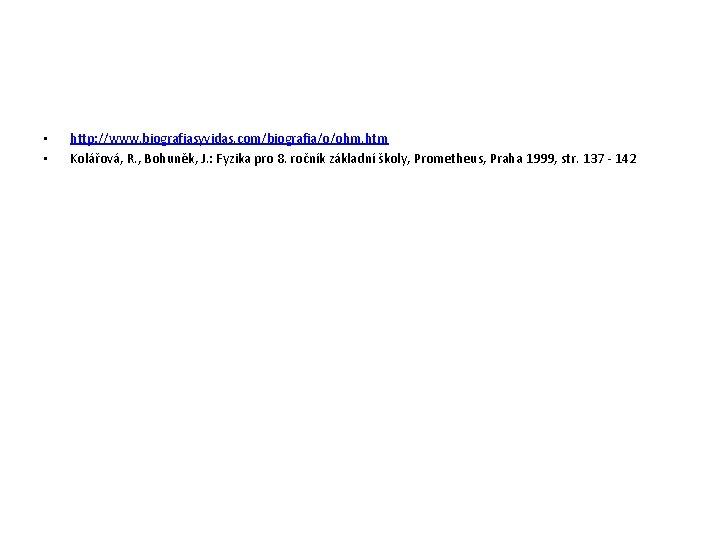

• • http: //www. biografiasyvidas. com/biografia/o/ohm. htm Kolářová, R. , Bohuněk, J. : Fyzika pro 8. ročník základní školy, Prometheus, Praha 1999, str. 137 - 142
