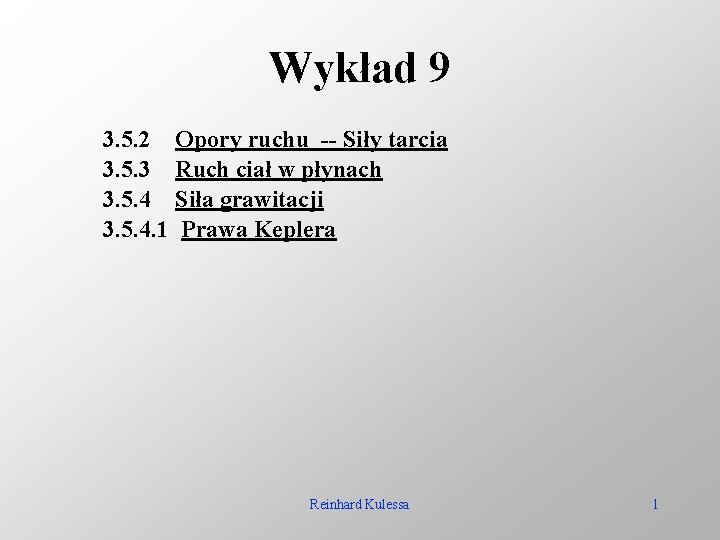

Wykład 9 3. 5. 2 Opory ruchu -- Siły tarcia 3. 5. 3 Ruch

Wykład 9 3. 5. 2 Opory ruchu -- Siły tarcia 3. 5. 3 Ruch ciał w płynach 3. 5. 4 Siła grawitacji 3. 5. 4. 1 Prawa Keplera Reinhard Kulessa 1

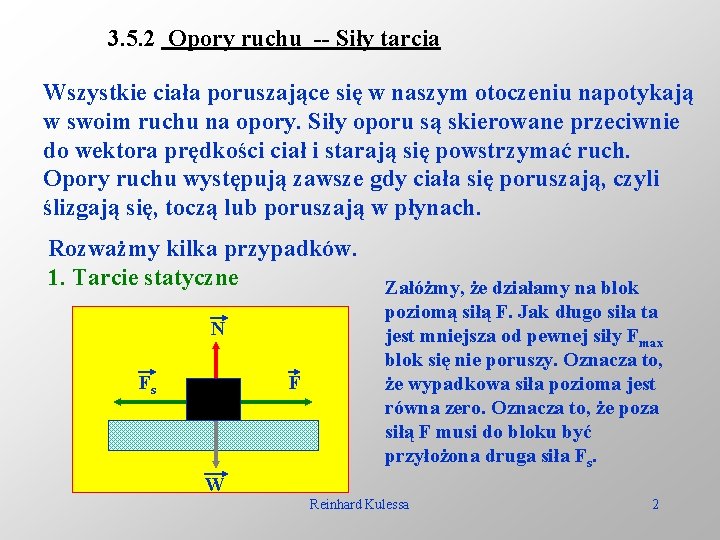

3. 5. 2 Opory ruchu -- Siły tarcia Wszystkie ciała poruszające się w naszym

3. 5. 2 Opory ruchu -- Siły tarcia Wszystkie ciała poruszające się w naszym otoczeniu napotykają w swoim ruchu na opory. Siły oporu są skierowane przeciwnie do wektora prędkości ciał i starają się powstrzymać ruch. Opory ruchu występują zawsze gdy ciała się poruszają, czyli ślizgają się, toczą lub poruszają w płynach. Rozważmy kilka przypadków. 1. Tarcie statyczne N Fs F Załóżmy, że działamy na blok poziomą siłą F. Jak długo siła ta jest mniejsza od pewnej siły Fmax blok się nie poruszy. Oznacza to, że wypadkowa siła pozioma jest równa zero. Oznacza to, że poza siłą F musi do bloku być przyłożona druga siła Fs. W Reinhard Kulessa 2

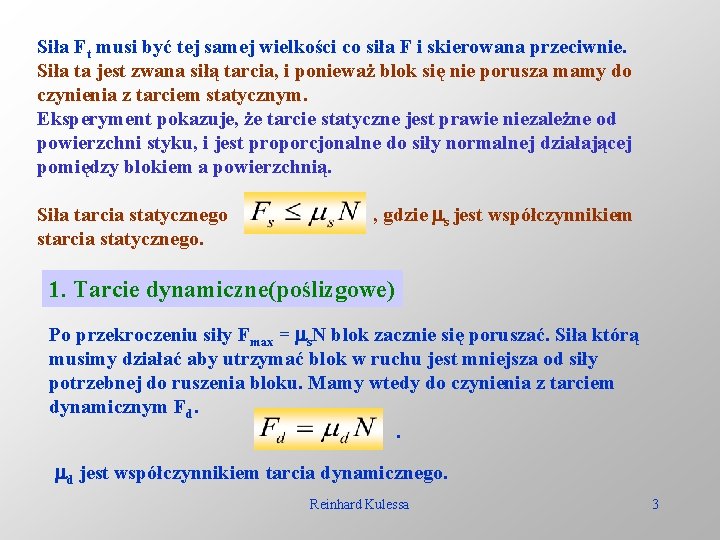

Siła Ft musi być tej samej wielkości co siła F i skierowana przeciwnie. Siła

Siła Ft musi być tej samej wielkości co siła F i skierowana przeciwnie. Siła ta jest zwana siłą tarcia, i ponieważ blok się nie porusza mamy do czynienia z tarciem statycznym. Eksperyment pokazuje, że tarcie statyczne jest prawie niezależne od powierzchni styku, i jest proporcjonalne do siły normalnej działającej pomiędzy blokiem a powierzchnią. Siła tarcia statycznego starcia statycznego. , gdzie s jest współczynnikiem 1. Tarcie dynamiczne(poślizgowe) Po przekroczeniu siły Fmax = s. N blok zacznie się poruszać. Siła którą musimy działać aby utrzymać blok w ruchu jest mniejsza od siły potrzebnej do ruszenia bloku. Mamy wtedy do czynienia z tarciem dynamicznym Fd. . d jest współczynnikiem tarcia dynamicznego. Reinhard Kulessa 3

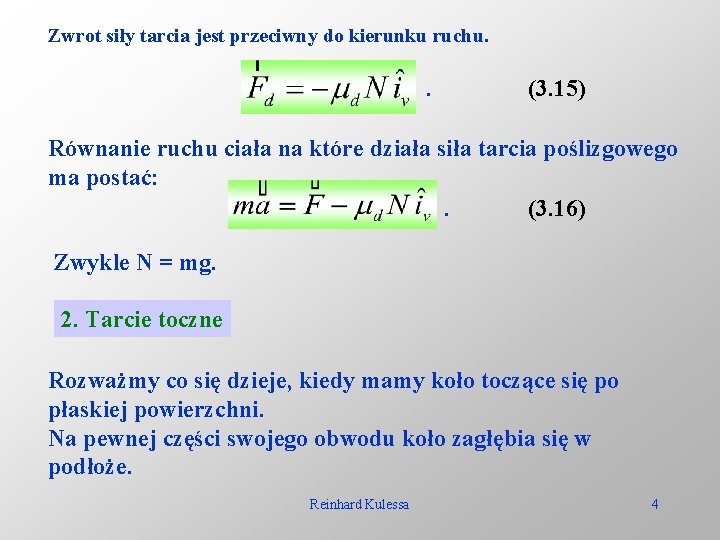

Zwrot siły tarcia jest przeciwny do kierunku ruchu. . (3. 15) Równanie ruchu ciała

Zwrot siły tarcia jest przeciwny do kierunku ruchu. . (3. 15) Równanie ruchu ciała na które działa siła tarcia poślizgowego ma postać: (3. 16). Zwykle N = mg. 2. Tarcie toczne Rozważmy co się dzieje, kiedy mamy koło toczące się po płaskiej powierzchni. Na pewnej części swojego obwodu koło zagłębia się w podłoże. Reinhard Kulessa 4

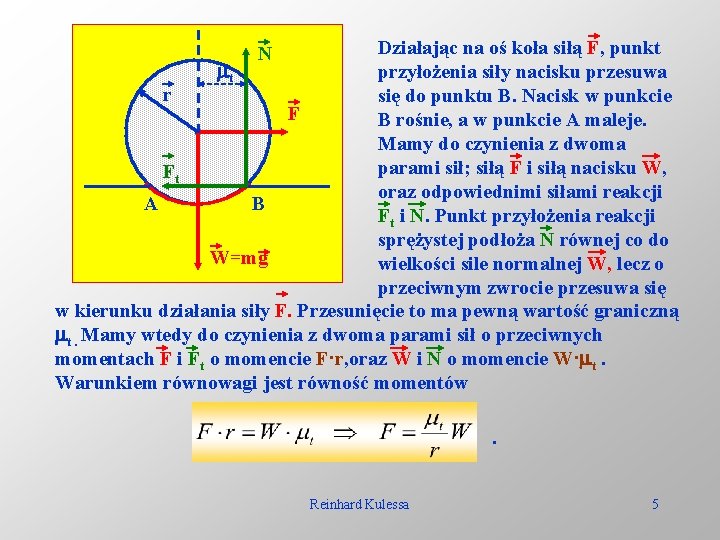

Działając na oś koła siłą F, punkt t przyłożenia siły nacisku przesuwa r się

Działając na oś koła siłą F, punkt t przyłożenia siły nacisku przesuwa r się do punktu B. Nacisk w punkcie F B rośnie, a w punkcie A maleje. Mamy do czynienia z dwoma parami sił; siłą F i siłą nacisku W, Ft oraz odpowiednimi siłami reakcji A B Ft i N. Punkt przyłożenia reakcji sprężystej podłoża N równej co do W=mg wielkości sile normalnej W, lecz o przeciwnym zwrocie przesuwa się w kierunku działania siły F. Przesunięcie to ma pewną wartość graniczną t. Mamy wtedy do czynienia z dwoma parami sił o przeciwnych momentach F i Ft o momencie F·r, oraz W i N o momencie W· t. Warunkiem równowagi jest równość momentów N . Reinhard Kulessa 5

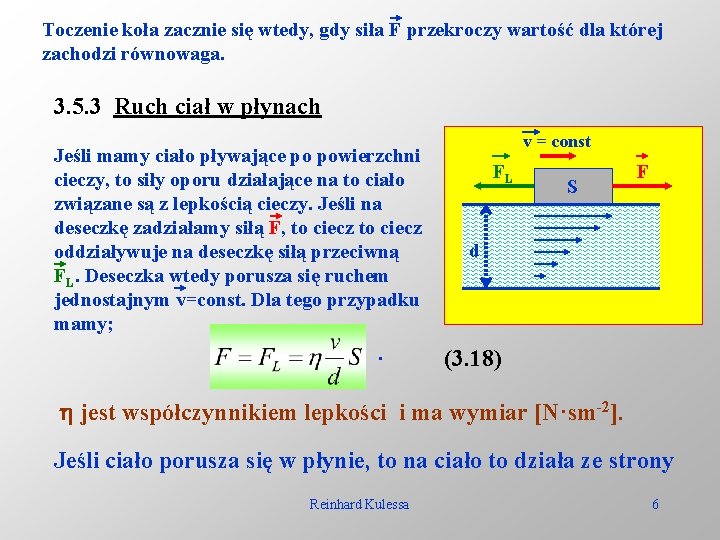

Toczenie koła zacznie się wtedy, gdy siła F przekroczy wartość dla której zachodzi równowaga.

Toczenie koła zacznie się wtedy, gdy siła F przekroczy wartość dla której zachodzi równowaga. 3. 5. 3 Ruch ciał w płynach Jeśli mamy ciało pływające po powierzchni cieczy, to siły oporu działające na to ciało związane są z lepkością cieczy. Jeśli na deseczkę zadziałamy siłą F, to ciecz oddziaływuje na deseczkę siłą przeciwną FL. Deseczka wtedy porusza się ruchem jednostajnym v=const. Dla tego przypadku mamy; . v = const FL S F d (3. 18) jest współczynnikiem lepkości i ma wymiar [N·sm-2]. Jeśli ciało porusza się w płynie, to na ciało to działa ze strony Reinhard Kulessa 6

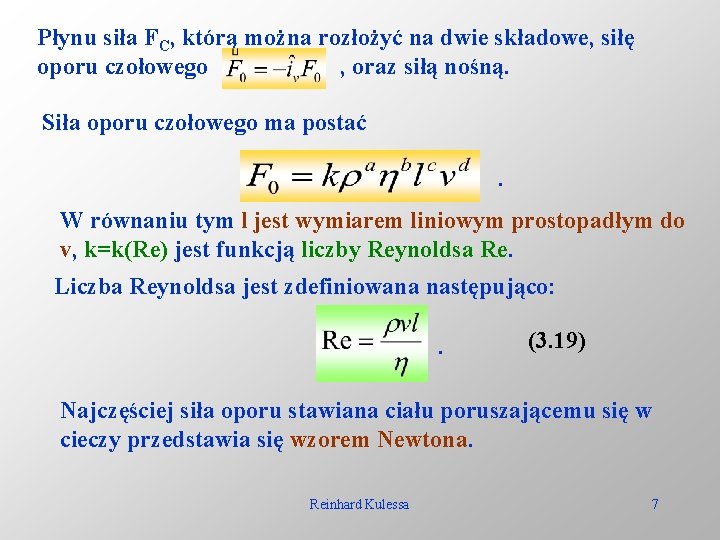

Płynu siła FC, którą można rozłożyć na dwie składowe, siłę oporu czołowego , oraz

Płynu siła FC, którą można rozłożyć na dwie składowe, siłę oporu czołowego , oraz siłą nośną. Siła oporu czołowego ma postać. W równaniu tym l jest wymiarem liniowym prostopadłym do v, k=k(Re) jest funkcją liczby Reynoldsa Re. Liczba Reynoldsa jest zdefiniowana następująco: . (3. 19) Najczęściej siła oporu stawiana ciału poruszającemu się w cieczy przedstawia się wzorem Newtona. Reinhard Kulessa 7

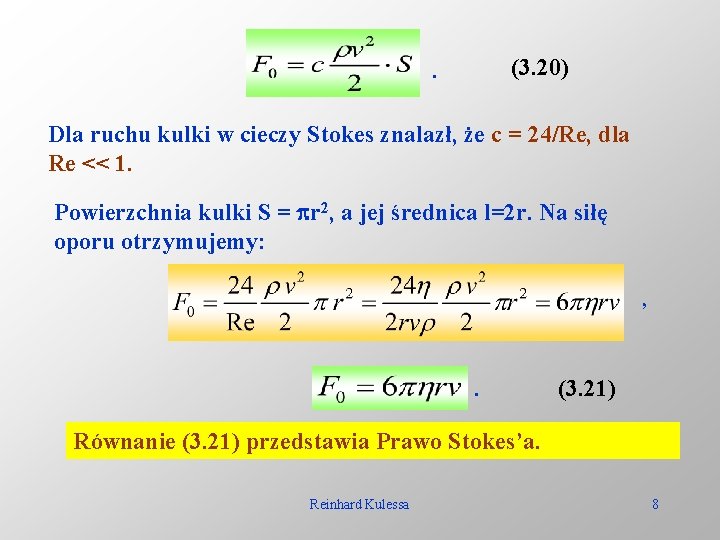

(3. 20) . Dla ruchu kulki w cieczy Stokes znalazł, że c = 24/Re,

(3. 20) . Dla ruchu kulki w cieczy Stokes znalazł, że c = 24/Re, dla Re << 1. Powierzchnia kulki S = r 2, a jej średnica l=2 r. Na siłę oporu otrzymujemy: , . (3. 21) Równanie (3. 21) przedstawia Prawo Stokes’a. Reinhard Kulessa 8

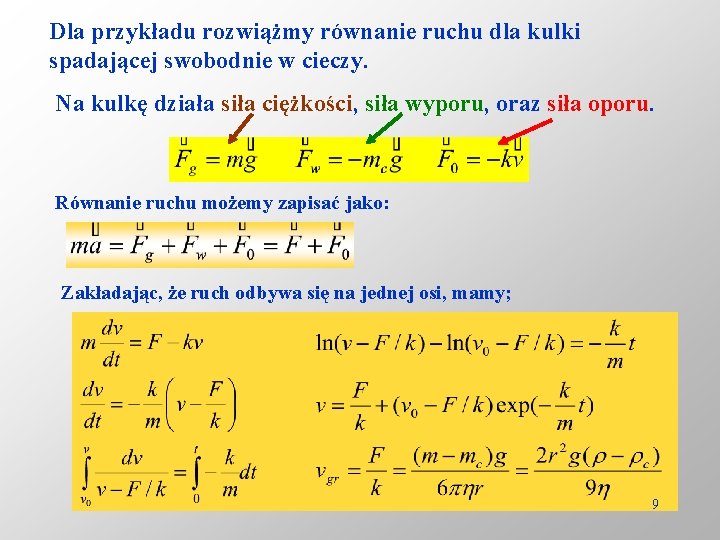

Dla przykładu rozwiążmy równanie ruchu dla kulki spadającej swobodnie w cieczy. Na kulkę działa

Dla przykładu rozwiążmy równanie ruchu dla kulki spadającej swobodnie w cieczy. Na kulkę działa siła ciężkości, siła wyporu, oraz siła oporu. Równanie ruchu możemy zapisać jako: Zakładając, że ruch odbywa się na jednej osi, mamy; 9

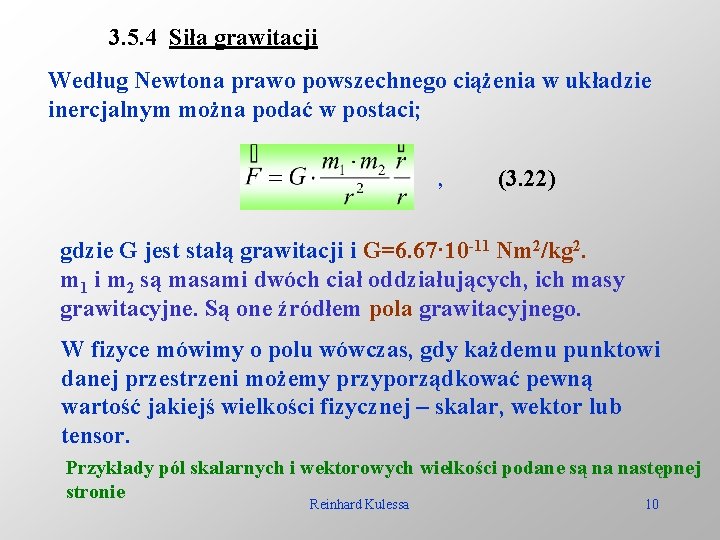

3. 5. 4 Siła grawitacji Według Newtona prawo powszechnego ciążenia w układzie inercjalnym można

3. 5. 4 Siła grawitacji Według Newtona prawo powszechnego ciążenia w układzie inercjalnym można podać w postaci; , (3. 22) gdzie G jest stałą grawitacji i G=6. 67· 10 -11 Nm 2/kg 2. m 1 i m 2 są masami dwóch ciał oddziałujących, ich masy grawitacyjne. Są one źródłem pola grawitacyjnego. W fizyce mówimy o polu wówczas, gdy każdemu punktowi danej przestrzeni możemy przyporządkować pewną wartość jakiejś wielkości fizycznej – skalar, wektor lub tensor. Przykłady pól skalarnych i wektorowych wielkości podane są na następnej stronie Reinhard Kulessa 10

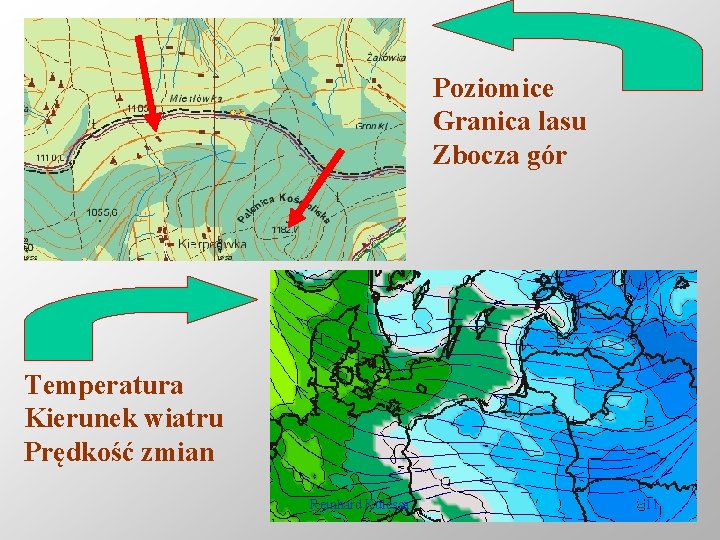

Poziomice Granica lasu Zbocza gór Temperatura Kierunek wiatru Prędkość zmian Reinhard Kulessa 11

Poziomice Granica lasu Zbocza gór Temperatura Kierunek wiatru Prędkość zmian Reinhard Kulessa 11

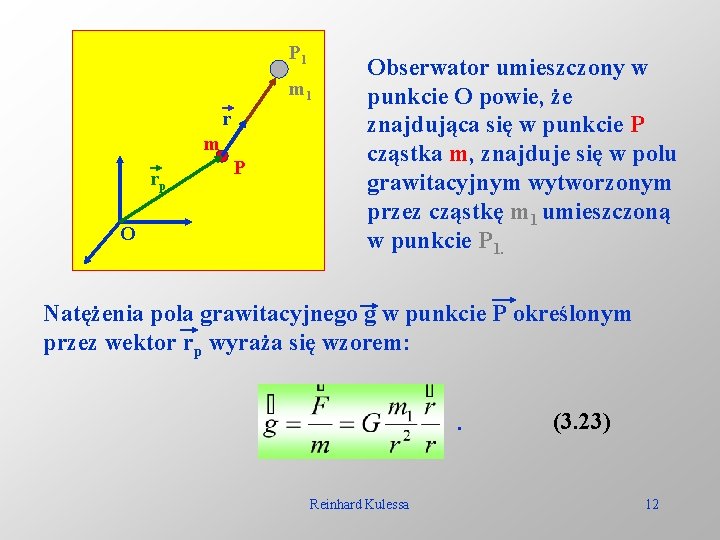

P 1 m 1 r m rp O P Obserwator umieszczony w punkcie O

P 1 m 1 r m rp O P Obserwator umieszczony w punkcie O powie, że znajdująca się w punkcie P cząstka m, znajduje się w polu grawitacyjnym wytworzonym przez cząstkę m 1 umieszczoną w punkcie P 1. Natężenia pola grawitacyjnego g w punkcie P określonym przez wektor rp wyraża się wzorem: . Reinhard Kulessa (3. 23) 12

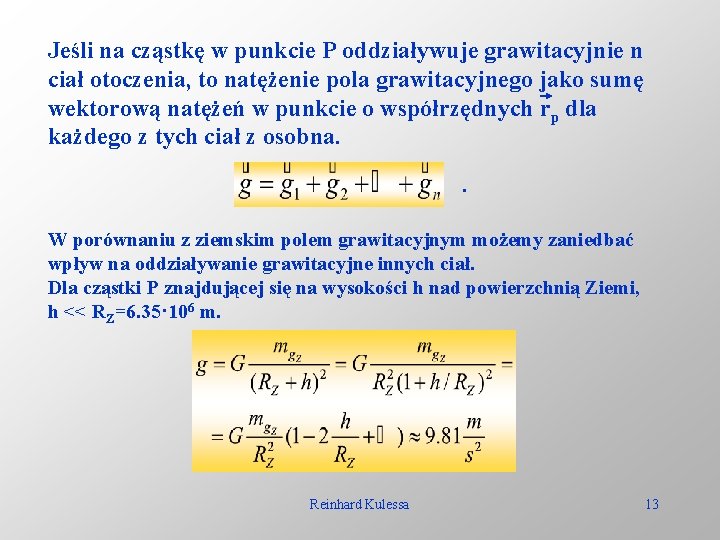

Jeśli na cząstkę w punkcie P oddziaływuje grawitacyjnie n ciał otoczenia, to natężenie pola

Jeśli na cząstkę w punkcie P oddziaływuje grawitacyjnie n ciał otoczenia, to natężenie pola grawitacyjnego jako sumę wektorową natężeń w punkcie o współrzędnych rp dla każdego z tych ciał z osobna. . W porównaniu z ziemskim polem grawitacyjnym możemy zaniedbać wpływ na oddziaływanie grawitacyjne innych ciał. Dla cząstki P znajdującej się na wysokości h nad powierzchnią Ziemi, h << RZ=6. 35· 106 m. Reinhard Kulessa 13

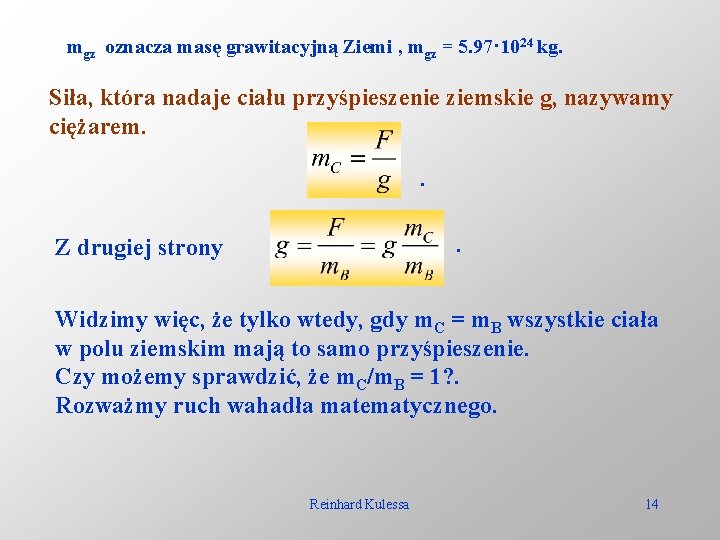

mgz oznacza masę grawitacyjną Ziemi , mgz = 5. 97· 1024 kg. Siła, która

mgz oznacza masę grawitacyjną Ziemi , mgz = 5. 97· 1024 kg. Siła, która nadaje ciału przyśpieszenie ziemskie g, nazywamy ciężarem. . Z drugiej strony . Widzimy więc, że tylko wtedy, gdy m. C = m. B wszystkie ciała w polu ziemskim mają to samo przyśpieszenie. Czy możemy sprawdzić, że m. C/m. B = 1? . Rozważmy ruch wahadła matematycznego. Reinhard Kulessa 14

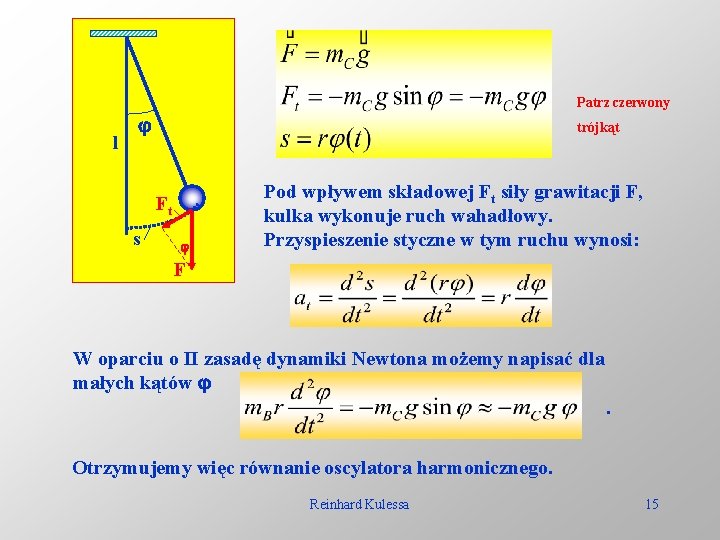

Patrz czerwony l trójkąt Ft s Pod wpływem składowej Ft siły grawitacji F, kulka

Patrz czerwony l trójkąt Ft s Pod wpływem składowej Ft siły grawitacji F, kulka wykonuje ruch wahadłowy. Przyspieszenie styczne w tym ruchu wynosi: F W oparciu o II zasadę dynamiki Newtona możemy napisać dla małych kątów . Otrzymujemy więc równanie oscylatora harmonicznego. Reinhard Kulessa 15

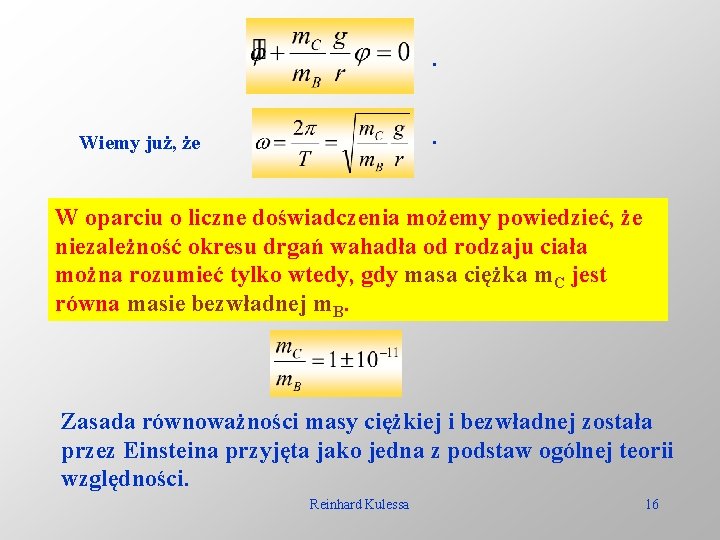

. . Wiemy już, że W oparciu o liczne doświadczenia możemy powiedzieć, że niezależność

. . Wiemy już, że W oparciu o liczne doświadczenia możemy powiedzieć, że niezależność okresu drgań wahadła od rodzaju ciała można rozumieć tylko wtedy, gdy masa ciężka m. C jest równa masie bezwładnej m. B. Zasada równoważności masy ciężkiej i bezwładnej została przez Einsteina przyjęta jako jedna z podstaw ogólnej teorii względności. Reinhard Kulessa 16

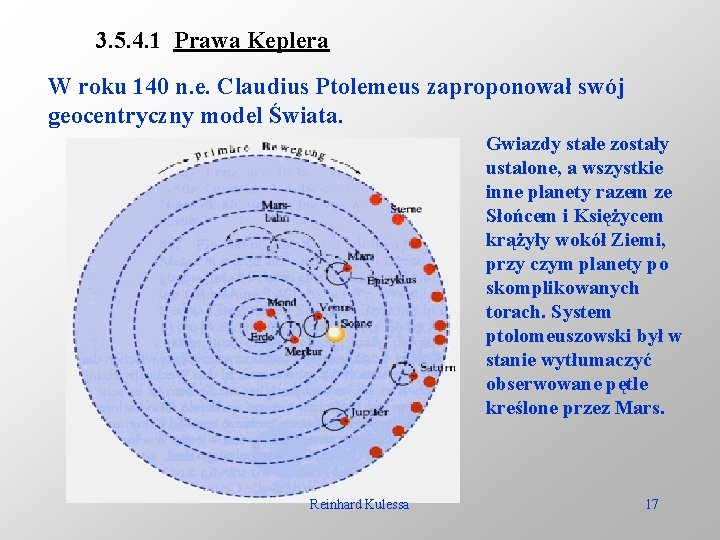

3. 5. 4. 1 Prawa Keplera W roku 140 n. e. Claudius Ptolemeus zaproponował

3. 5. 4. 1 Prawa Keplera W roku 140 n. e. Claudius Ptolemeus zaproponował swój geocentryczny model Świata. Gwiazdy stałe zostały ustalone, a wszystkie inne planety razem ze Słońcem i Księżycem krążyły wokół Ziemi, przy czym planety po skomplikowanych torach. System ptolomeuszowski był w stanie wytłumaczyć obserwowane pętle kreślone przez Mars. Reinhard Kulessa 17

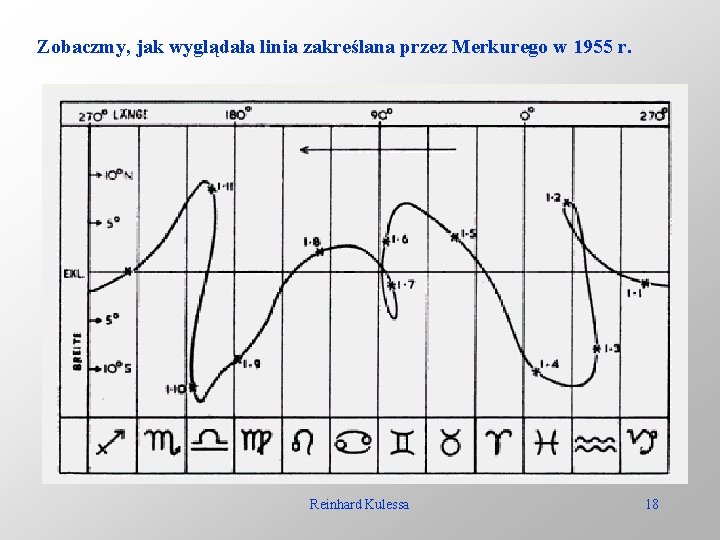

Zobaczmy, jak wyglądała linia zakreślana przez Merkurego w 1955 r. Reinhard Kulessa 18

Zobaczmy, jak wyglądała linia zakreślana przez Merkurego w 1955 r. Reinhard Kulessa 18

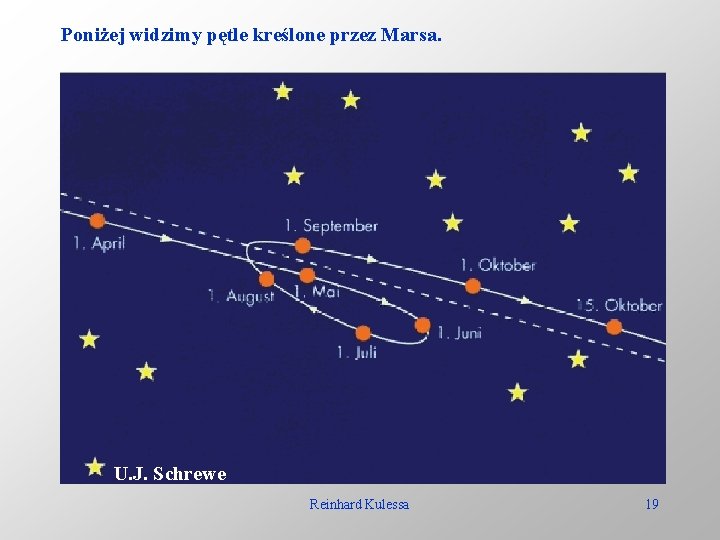

Poniżej widzimy pętle kreślone przez Marsa. U. J. Schrewe Reinhard Kulessa 19

Poniżej widzimy pętle kreślone przez Marsa. U. J. Schrewe Reinhard Kulessa 19

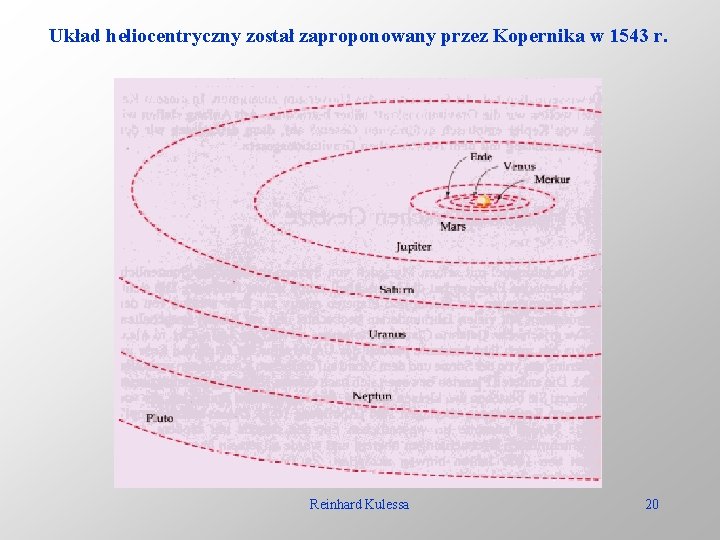

Układ heliocentryczny został zaproponowany przez Kopernika w 1543 r. Reinhard Kulessa 20

Układ heliocentryczny został zaproponowany przez Kopernika w 1543 r. Reinhard Kulessa 20

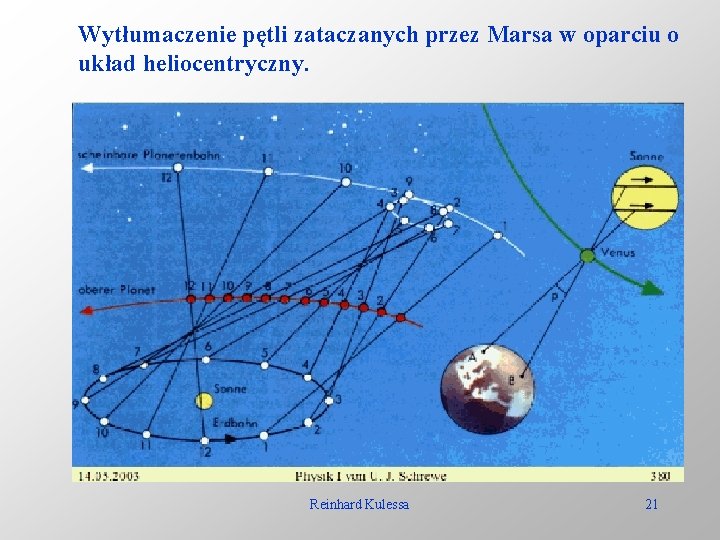

Wytłumaczenie pętli zataczanych przez Marsa w oparciu o układ heliocentryczny. Reinhard Kulessa 21

Wytłumaczenie pętli zataczanych przez Marsa w oparciu o układ heliocentryczny. Reinhard Kulessa 21
