Vzdělávací materiál zpracovaný v rámci projektů EU peníze školám (Operačního programu Vzdělávání pro konkurenceschopnost) Jméno autora: Škola: Datum vytvoření (období): Ročník: Tematická oblast: Téma: Metodický list (anotace): Tomáš Utíkal ZŠ Náklo září 2013 devátý Elektrické a elektromagnetické jevy v 8. a 9. ročníku ZŠ Vznik střídavého proudu V úvodu materiálu je zopakována definice stejnosměrného proudu a definován proud střídavý. Následují demonstrační pokusy vzniku střídavého proud otáčením magnetu v blízkosti cívky a otáčením cívky mezi nesouhlasnými póly dvou magnetů. Následuje otázka, co je grafem časového průběhu střídavého proudu. Odpovědí je pak sestrojení sinusoidy. Na základě ní jsou pak stanoveny dvě nové veličiny, perioda a kmitočet (frekvence) střídavého proudu, vč. vztahu mezi nimi. Dále je probrán alternátor jako stroj pro výrobu střídavého proudu. Na závěr jsou pro žáky připraveny dvě úlohy. V první je počítána perioda střídavého proudu ze znalosti kmitočtu, ve druhé úloze je to naopak. Úlohy slouží i jako tematická prověrka.

VZNIK STŘÍDAVÉHO PROUDU

1. stejnosměrný elektrický proud • prochází stále stejným směrem (od + k -)

1. stejnosměrný elektrický proud • prochází v obvodu stále stejným směrem (od + k -) 2. střídavý elektrický proud • jeho směr v obvodu se opakovaně mění (střídá)

A. Vznik střídavého proudu otáčením magnetu • v cívce se indukuje proud • jeho velikost i směr se pravidelně mění

B. Vznik střídavého proudu otáčením cívky • rovnoměrným otáčením cívky v magnetickém poli vzniká střídavý proud

• co je grafem časového průběhu střídavého proudu?

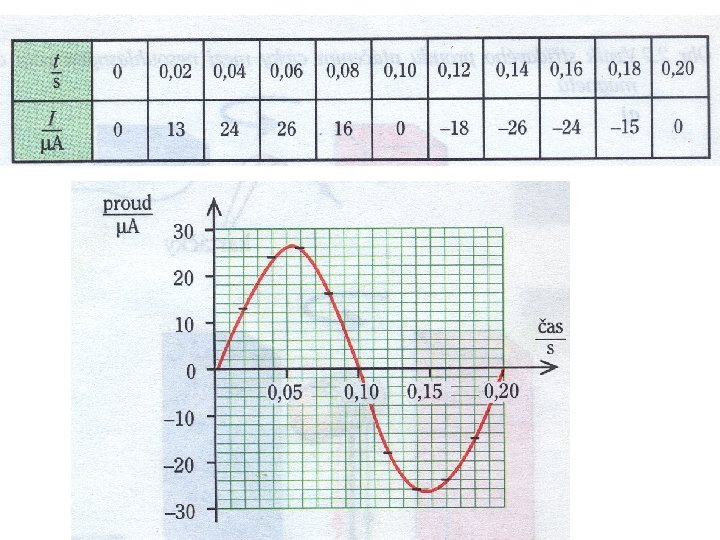

Graf časového průběhu střídavého proudu: • sinusoida (stejně tak i střídavé napětí)

• perioda střídavého proudu T (s) - doba, za kterou se průběh střídavého proudu opakuje • např. T = 0, 2 s (jednotkou je sekunda)

Alternátory: • stroje na výrobu střídavého proudu • v elektrárnách

• v automobilech

Střídavý proud ve spotřebitelské síti má kmitočet 50 Hz. Jaká je jeho perioda?

Perioda střídavého proudu je 0, 002 s. Jaká je frekvence tohoto střídavého proudu?

Zdroje: • • • http: //upload. wikimedia. org/wikipedia/commons/thumb/7/74/Gorskii_04414 u. jpg/1200 px. Gorskii_04414 u. jpg http: //upload. wikimedia. org/wikipedia/commons/7/70/Alternator_%C 5%A 0 koda_Felicia_cs. jpg Kolářová, R. , Bohuněk, J. , Štoll, I. , Svoboda, M. , Wolf, M. : Fyzika pro 9. ročník základní školy, Prometheus, Praha 2000, str. 34 - 39
