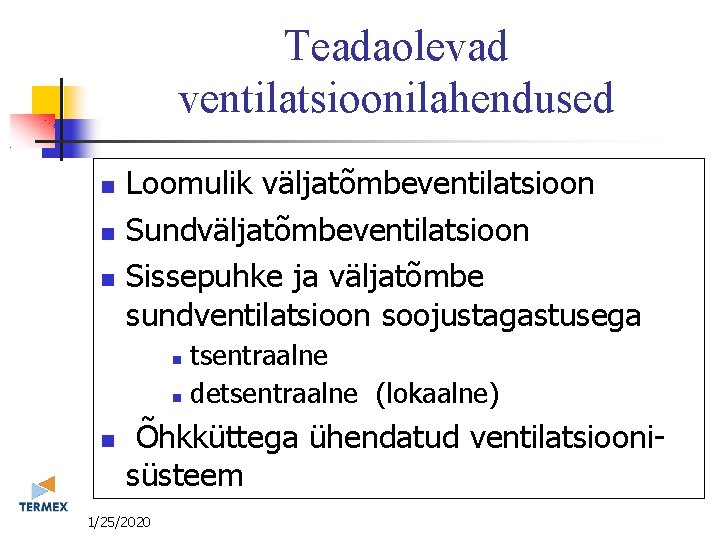

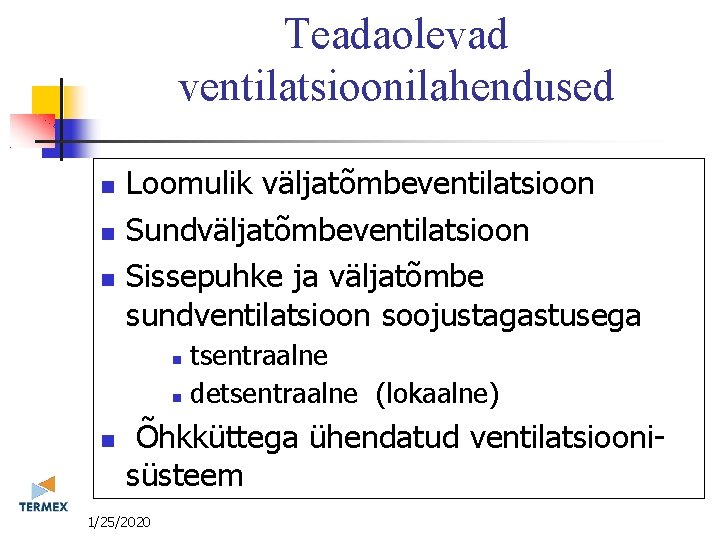

Teadaolevad ventilatsioonilahendused Loomulik väljatõmbeventilatsioon Sundväljatõmbeventilatsioon Sissepuhke ja väljatõmbe sundventilatsioon soojustagastusega tsentraalne detsentraalne (lokaalne) Õhkküttega ühendatud ventilatsioonisüsteem 11/25/2020

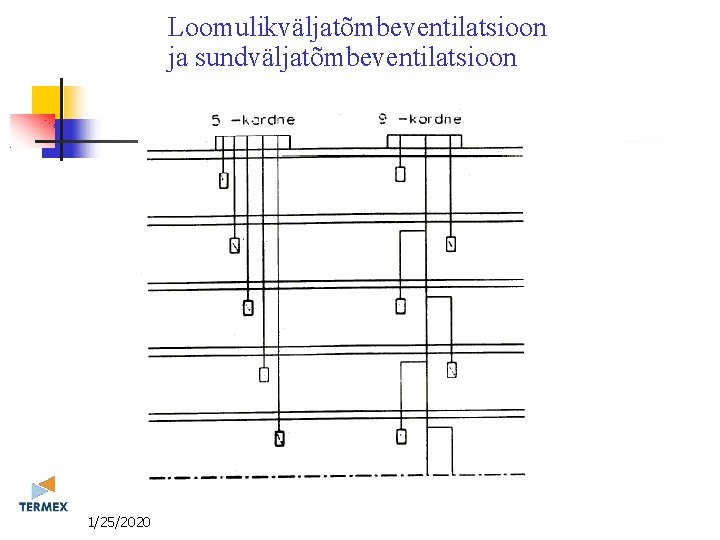

Loomulikväljatõmbeventilatsioon ja sundväljatõmbeventilatsioon 11/25/2020

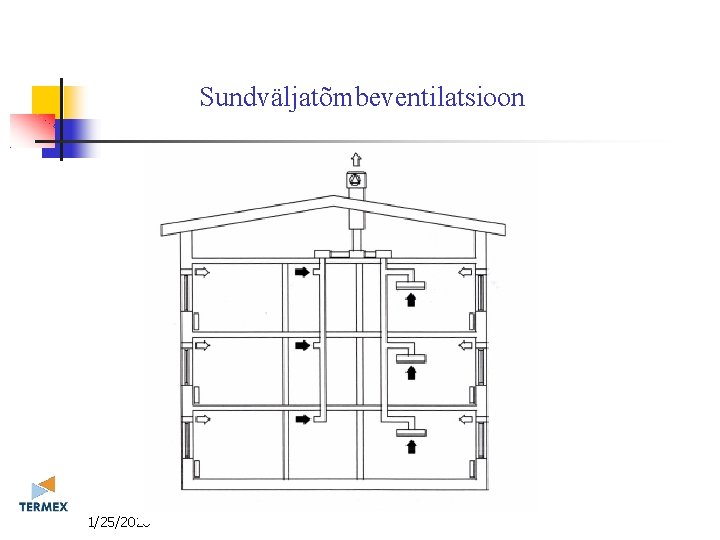

Sundväljatõmbeventilatsioon 11/25/2020

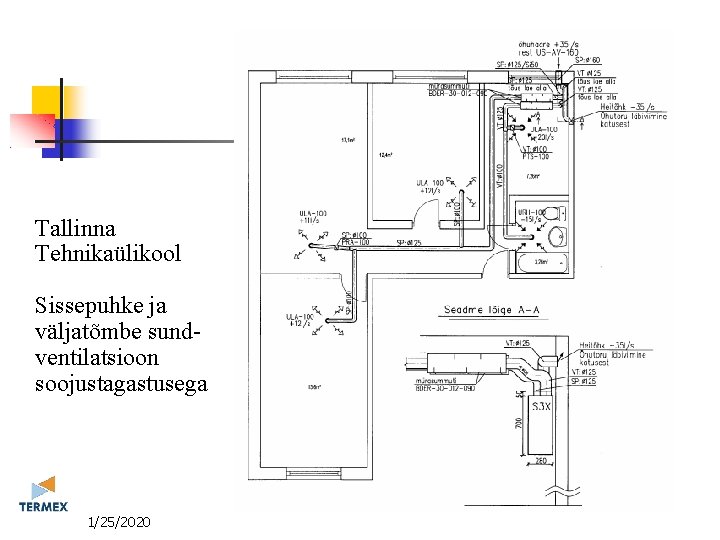

Tallinna Tehnikaülikool Sissepuhke ja väljatõmbe sundventilatsioon soojustagastusega 11/25/2020

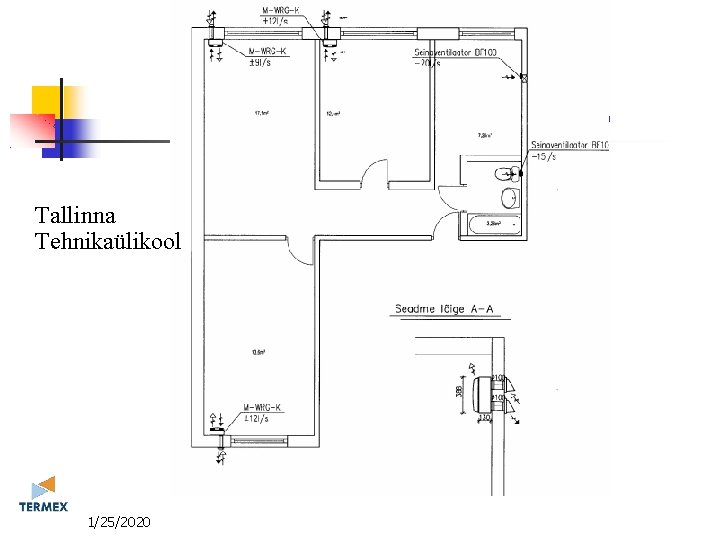

Detsentaalne ventilatsioonilahendus Tallinna Tehnikaülikool 11/25/2020
Teadaolevad ventilatsioonilahendused Loomulik väljatõmbeventilatsioon Sundväljatõmbeventilatsioon Sissepuhke ja väljatõmbe sundventilatsioon soojustagastusega tsentraalne detsentraalne (lokaalne) Õhkküttega ühendatud ventilatsioonisüsteem 11/25/2020

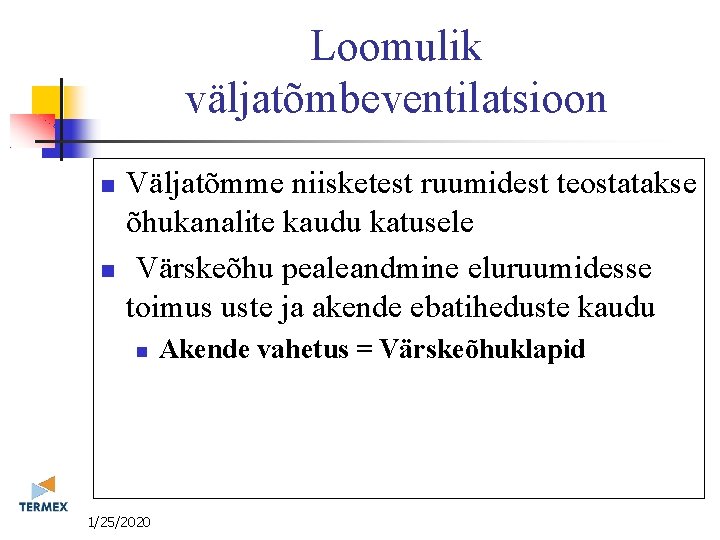

Loomulik väljatõmbeventilatsioon Väljatõmme niisketest ruumidest teostatakse õhukanalite kaudu katusele Värskeõhu pealeandmine eluruumidesse toimus uste ja akende ebatiheduste kaudu 11/25/2020 Akende vahetus = Värskeõhuklapid

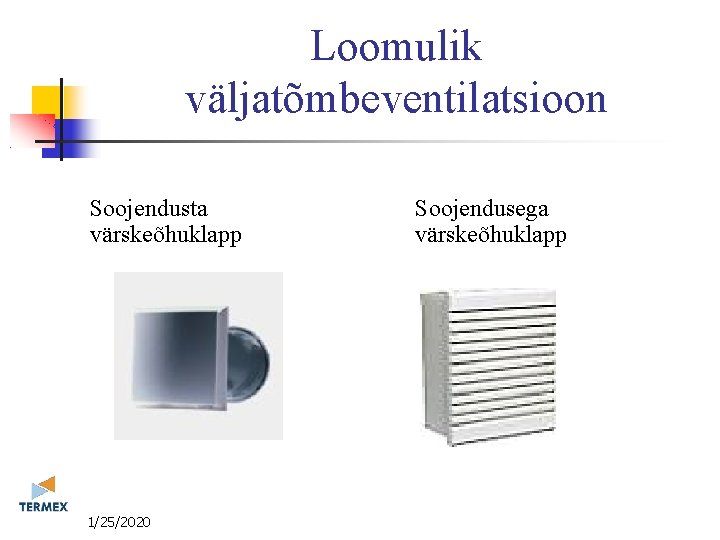

Loomulik väljatõmbeventilatsioon Soojendusta värskeõhuklapp 11/25/2020 Soojendusega värskeõhuklapp

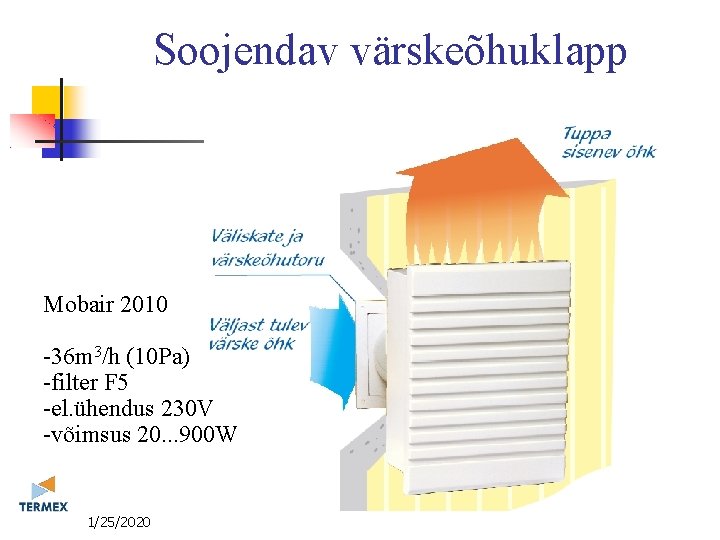

Soojendav värskeõhuklapp Mobair 2010 -36 m 3/h (10 Pa) -filter F 5 -el. ühendus 230 V -võimsus 20. . . 900 W 11/25/2020

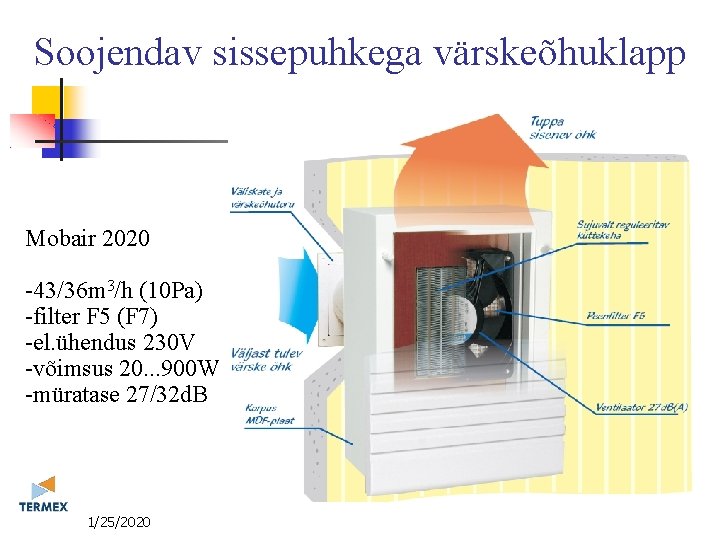

Soojendav sissepuhkega värskeõhuklapp Mobair 2020 -43/36 m 3/h (10 Pa) -filter F 5 (F 7) -el. ühendus 230 V -võimsus 20. . . 900 W -müratase 27/32 d. B 11/25/2020

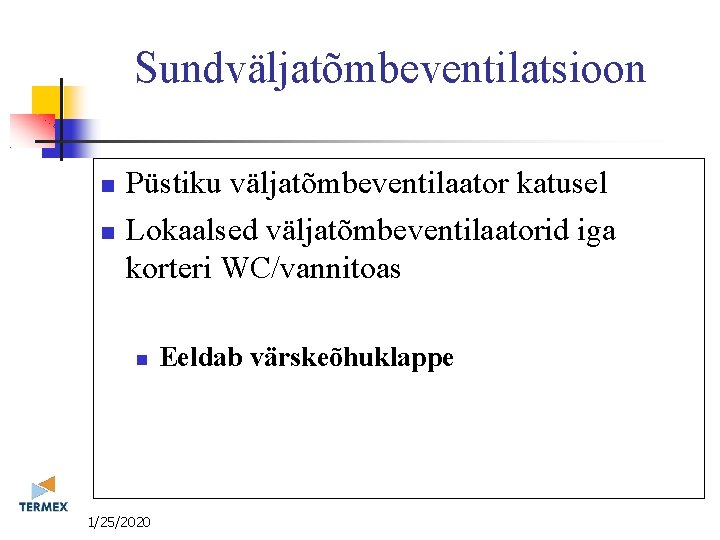

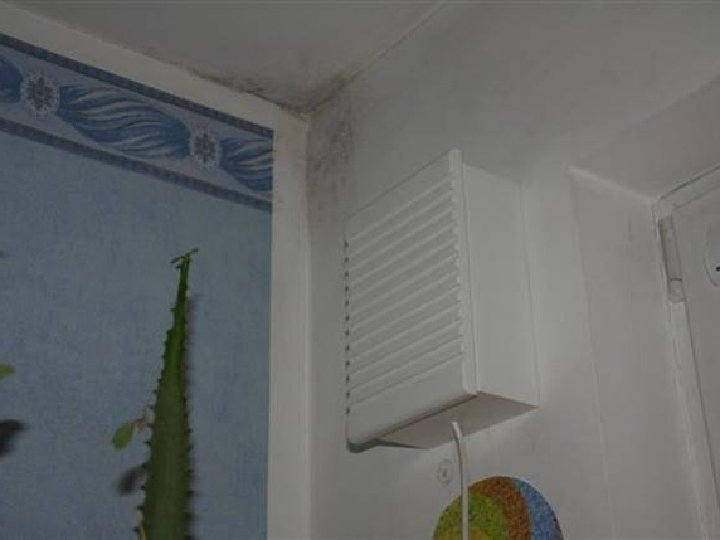

Sundväljatõmbeventilatsioon Püstiku väljatõmbeventilaator katusel Lokaalsed väljatõmbeventilaatorid iga korteri WC/vannitoas 11/25/2020 Eeldab värskeõhuklappe

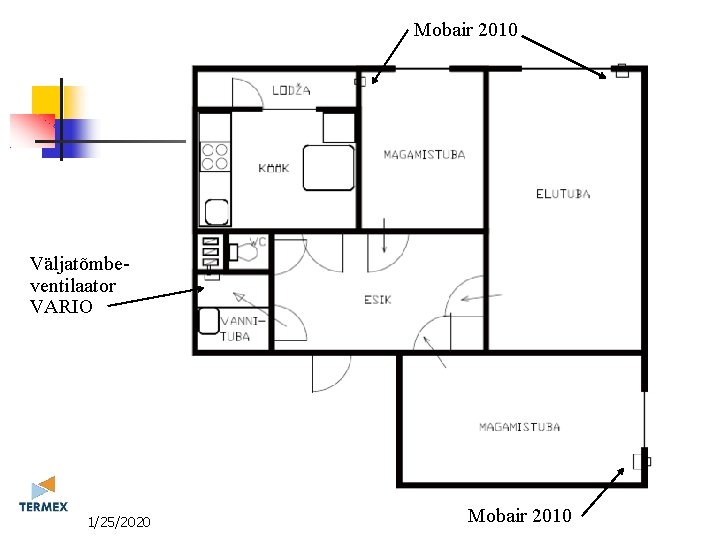

Mobair 2010 Väljatõmbeventilaator VARIO 11/25/2020 Mobair 2010
11/25/2020

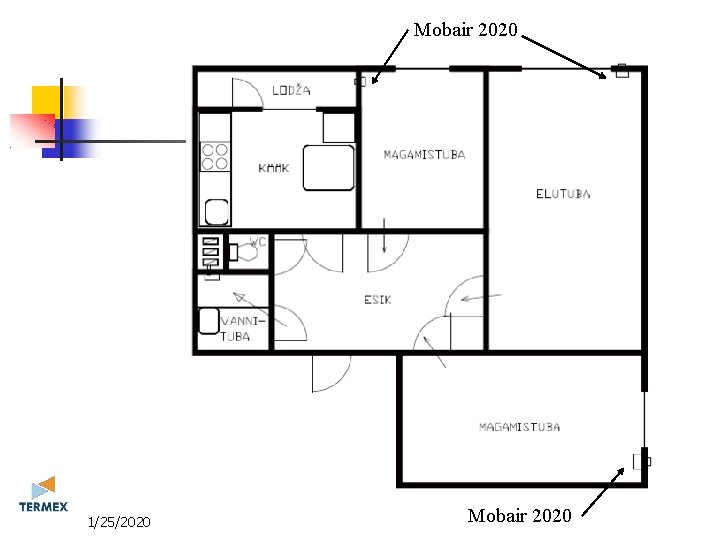

Mobair 2020 11/25/2020 Mobair 2020

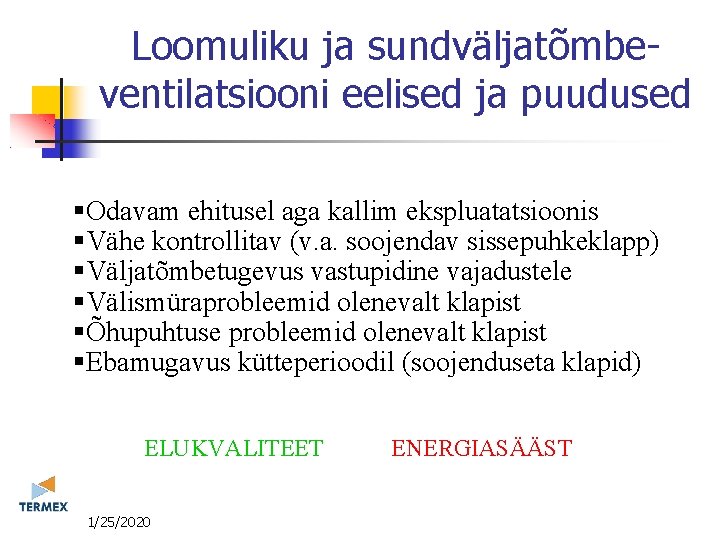

Loomuliku ja sundväljatõmbeventilatsiooni eelised ja puudused Odavam ehitusel aga kallim ekspluatatsioonis Vähe kontrollitav (v. a. soojendav sissepuhkeklapp) Väljatõmbetugevus vastupidine vajadustele Välismüraprobleemid olenevalt klapist Õhupuhtuse probleemid olenevalt klapist Ebamugavus kütteperioodil (soojenduseta klapid) ELUKVALITEET 11/25/2020 ENERGIASÄÄST
Soojuskadu ilma soojustagastuseta ventilatsioonil 11/25/2020

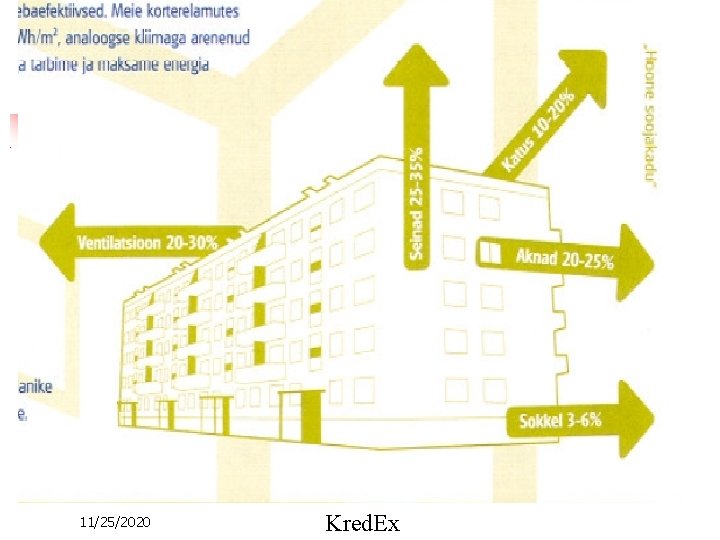

11/25/2020 Kred. Ex

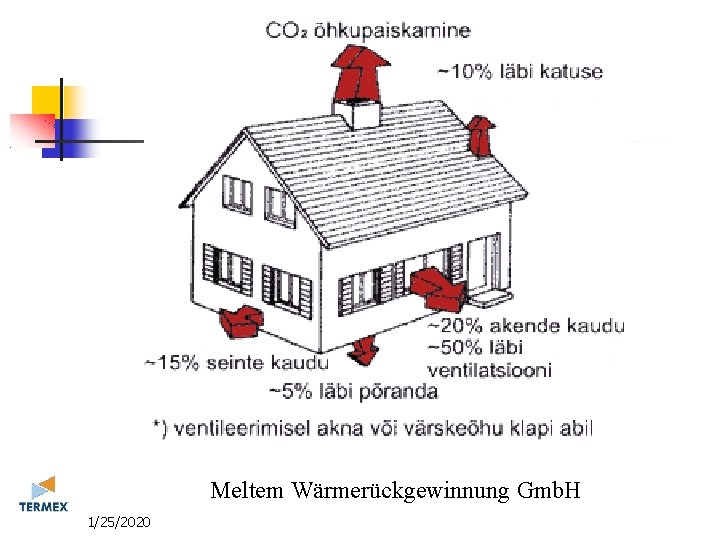

Meltem Wärmerückgewinnung Gmb. H 11/25/2020

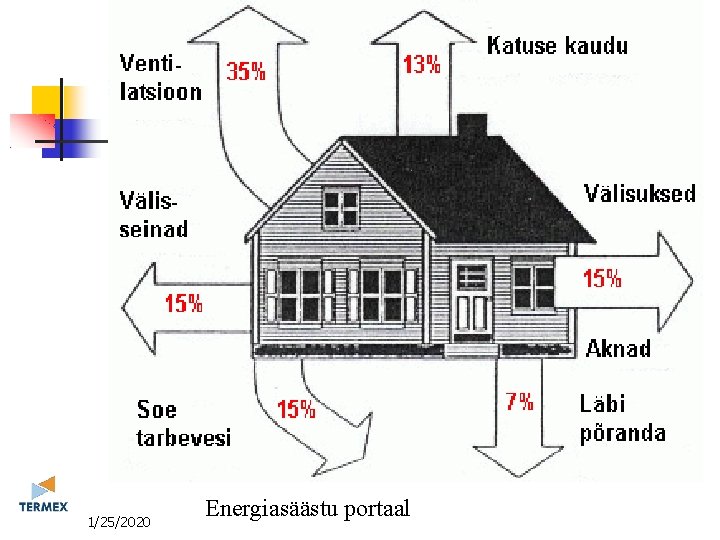

11/25/2020 Energiasäästu portaal

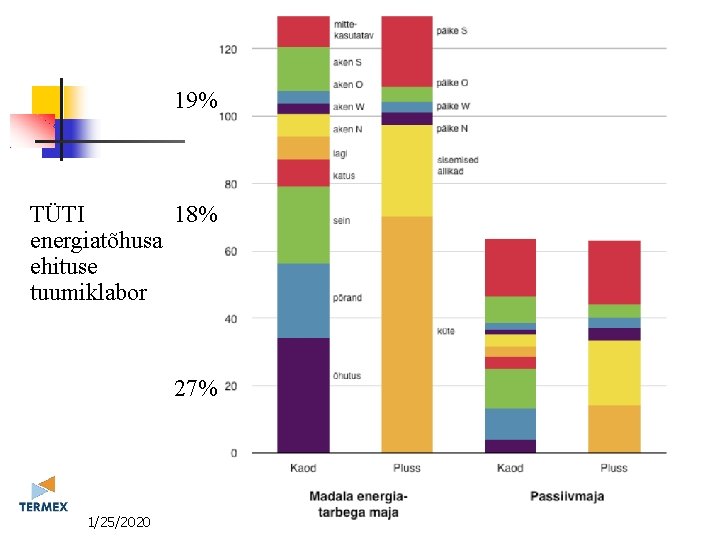

19% TÜTI 18% energiatõhusa ehituse tuumiklabor 27% 11/25/2020

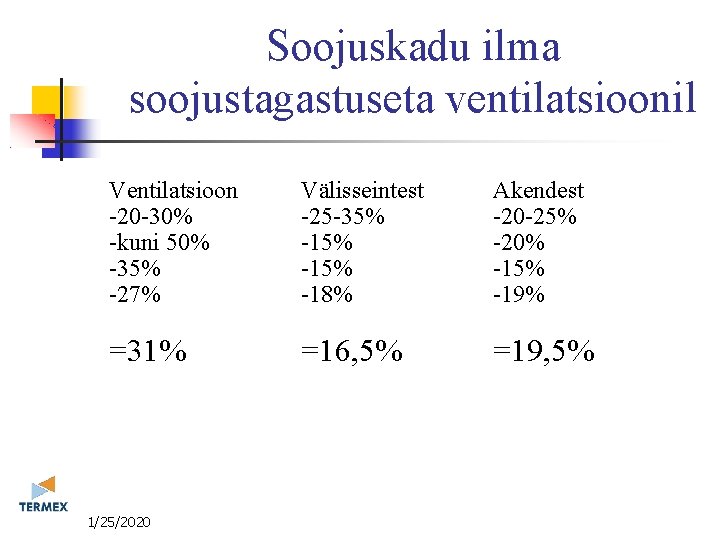

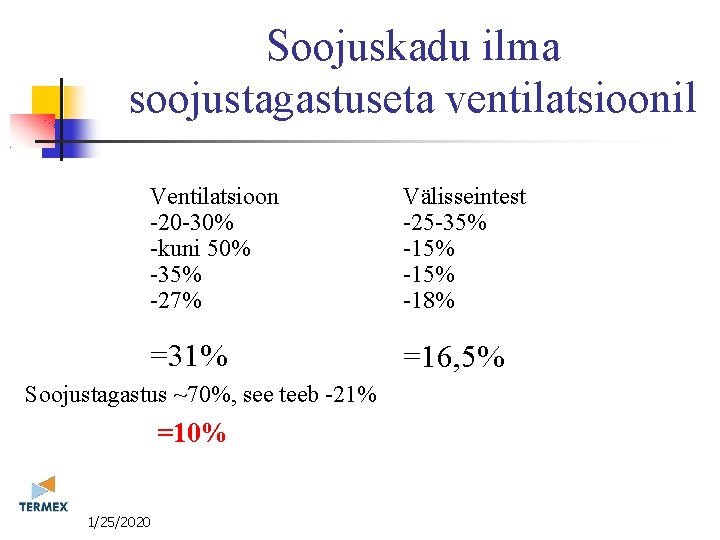

Soojuskadu ilma soojustagastuseta ventilatsioonil Ventilatsioon -20 -30% -kuni 50% -35% -27% Välisseintest -25 -35% -15% -18% Akendest -20 -25% -20% -15% -19% =31% =16, 5% =19, 5% 11/25/2020
Soojustagastusega ventilatsioon Tsentraalne Detsentraalne (Lokaalne) 11/25/2020
Detsentaalne ventilatsioonilahendus SAKSA firma MELTEM • Soojustagastusega M-WRG tooted 11/25/2020

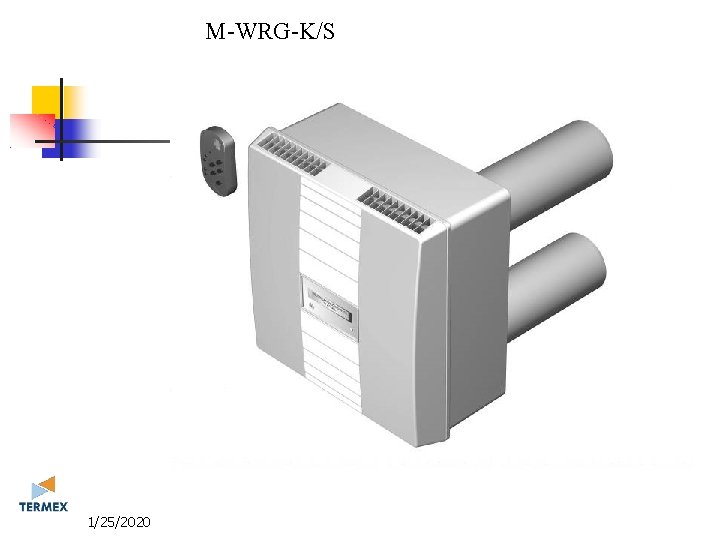

M-WRG-K/S Detsentaalne ventilatsioonilahendus 11/25/2020 Tallinn 23. 04. 09

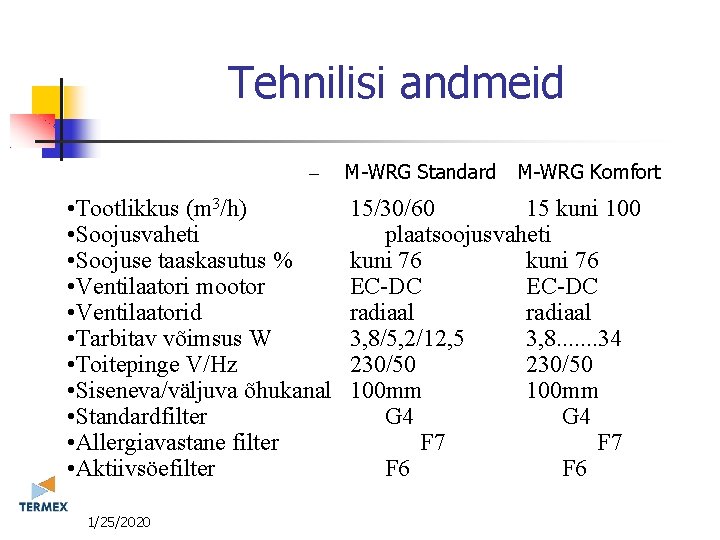

Tehnilisi andmeid – • Tootlikkus (m 3/h) • Soojusvaheti • Soojuse taaskasutus % • Ventilaatori mootor • Ventilaatorid • Tarbitav võimsus W • Toitepinge V/Hz • Siseneva/väljuva õhukanal • Standardfilter • Allergiavastane filter • Aktiivsöefilter 11/25/2020 M-WRG Standard M-WRG Komfort 15/30/60 15 kuni 100 plaatsoojusvaheti kuni 76 EC-DC radiaal 3, 8/5, 2/12, 5 3, 8. . . . 34 230/50 100 mm G 4 F 7 F 6

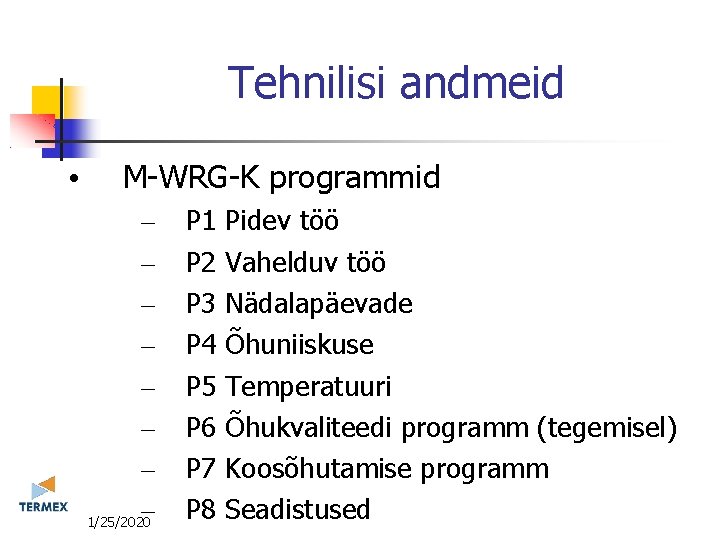

Tehnilisi andmeid • M-WRG-K programmid – – – – 11/25/2020 P 1 P 2 P 3 P 4 P 5 P 6 P 7 P 8 Pidev töö Vahelduv töö Nädalapäevade Õhuniiskuse Temperatuuri Õhukvaliteedi programm (tegemisel) Koosõhutamise programm Seadistused

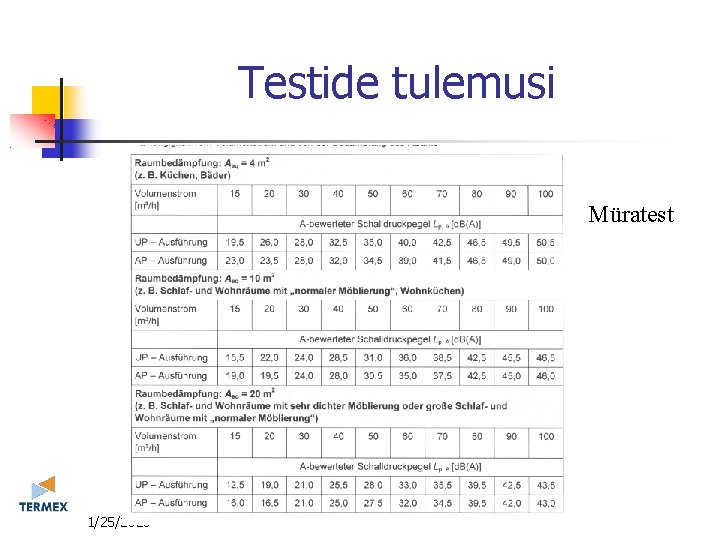

Testide tulemusi Müratest 11/25/2020

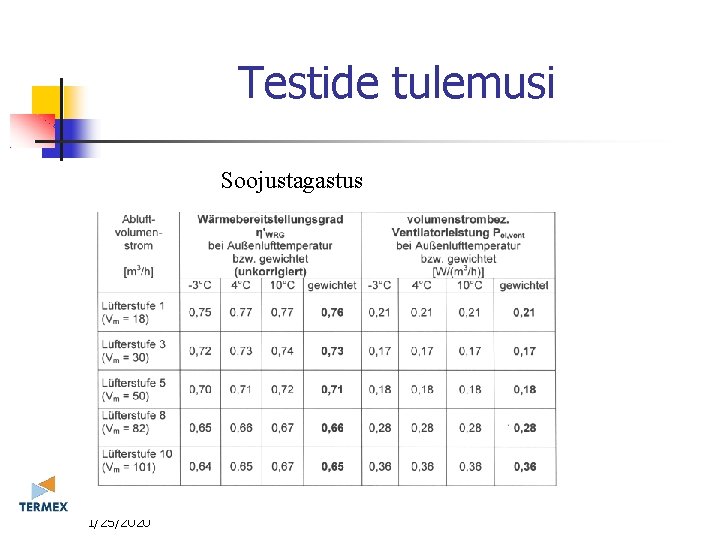

Testide tulemusi Soojustagastus 11/25/2020

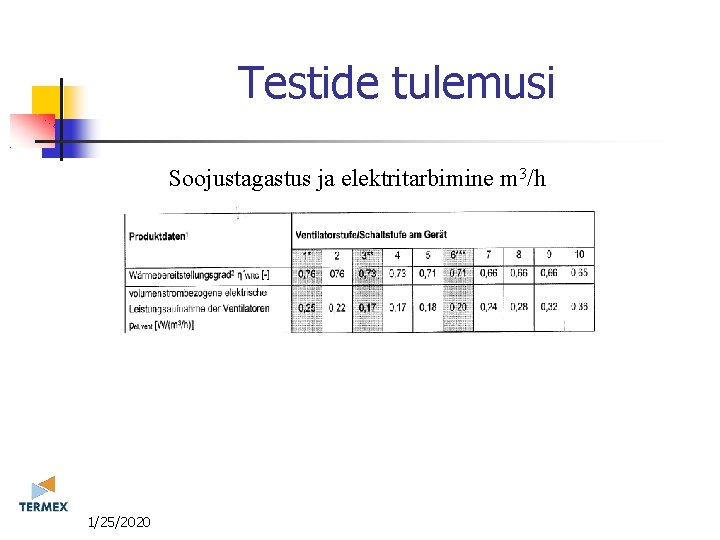

Testide tulemusi Soojustagastus ja elektritarbimine m 3/h 11/25/2020

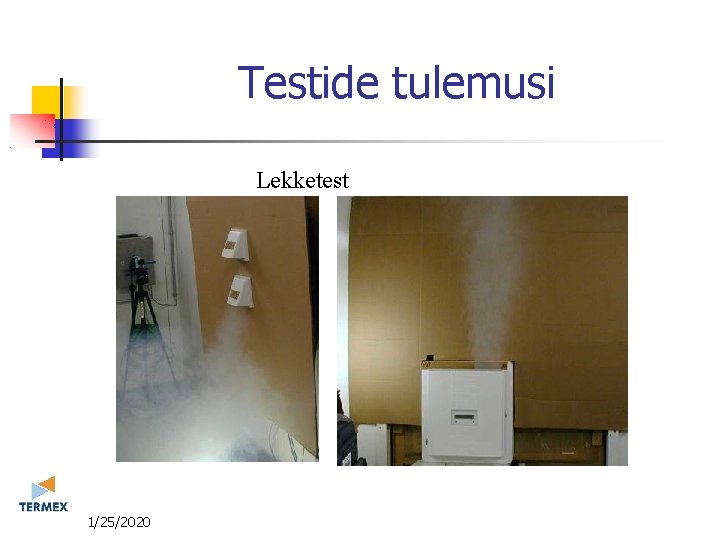

Testide tulemusi Lekketest 11/25/2020

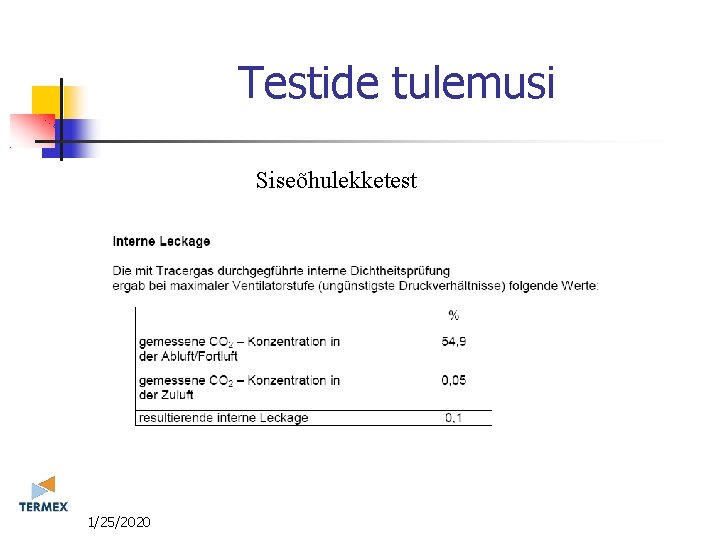

Testide tulemusi Siseõhulekketest 11/25/2020

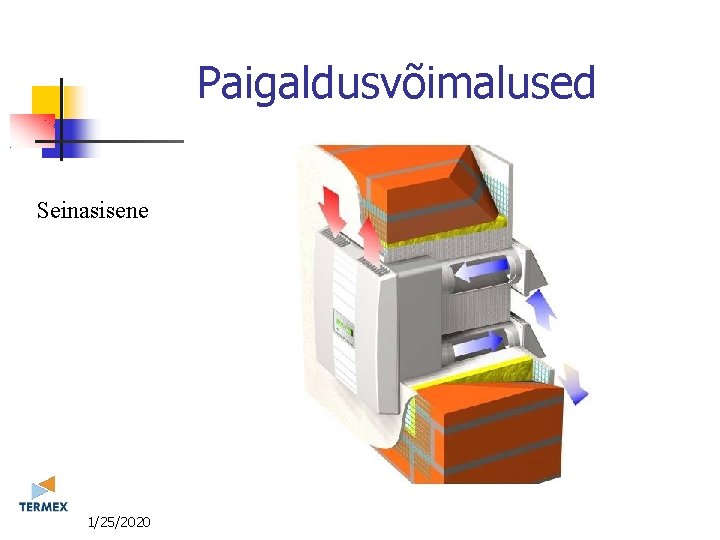

Paigaldusvõimalused Seinasisene 11/25/2020
Paigaldusvõimalused Seinapealne 11/25/2020

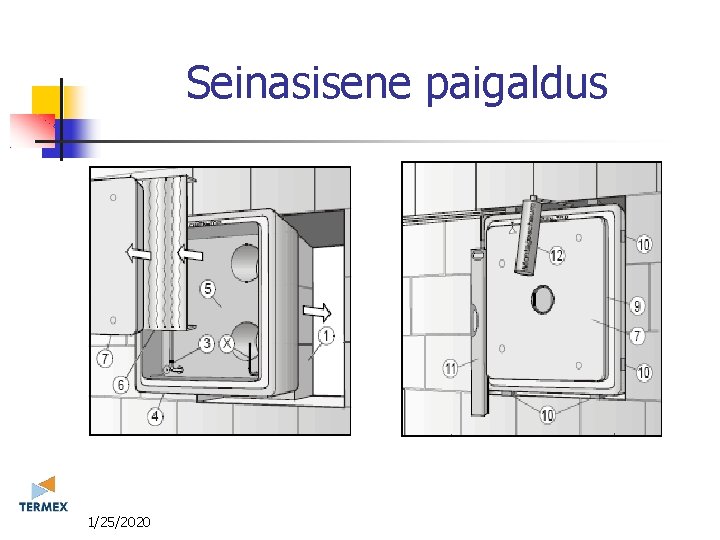

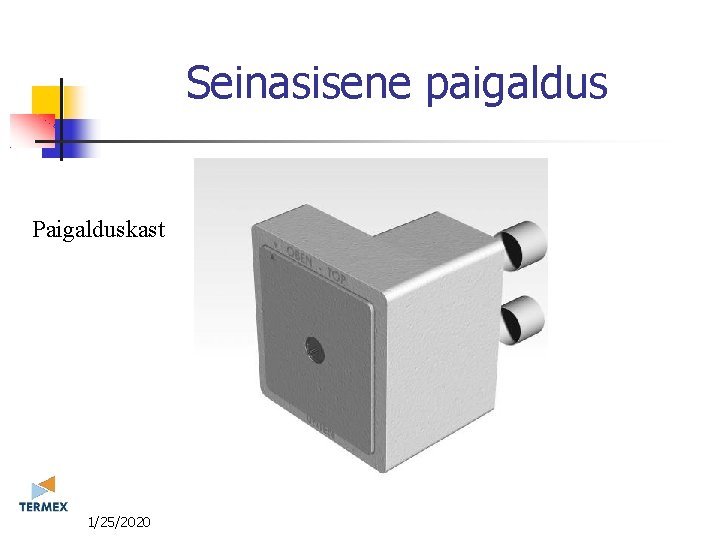

Seinasisene paigaldus Paigalduskast 11/25/2020

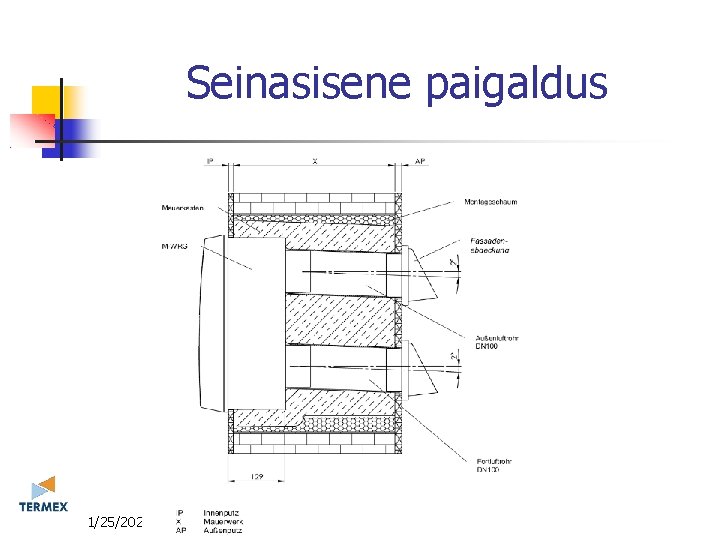

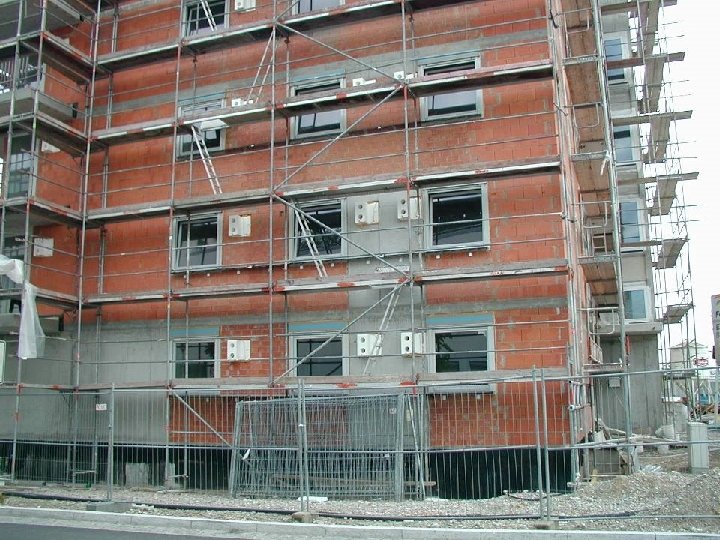

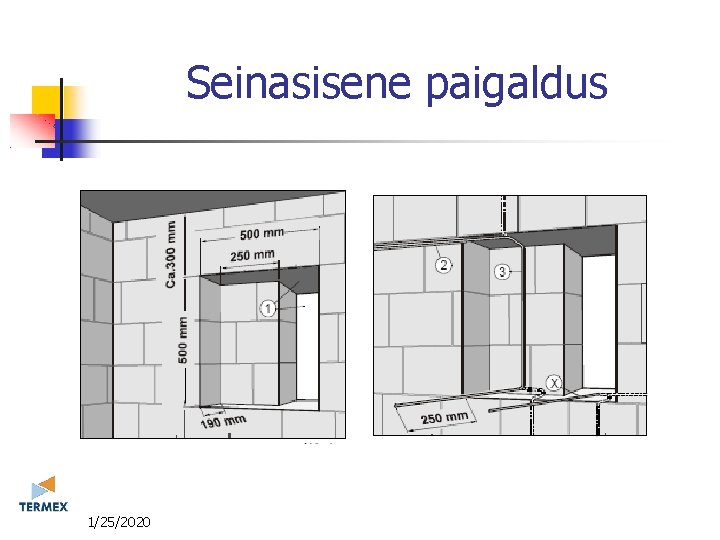

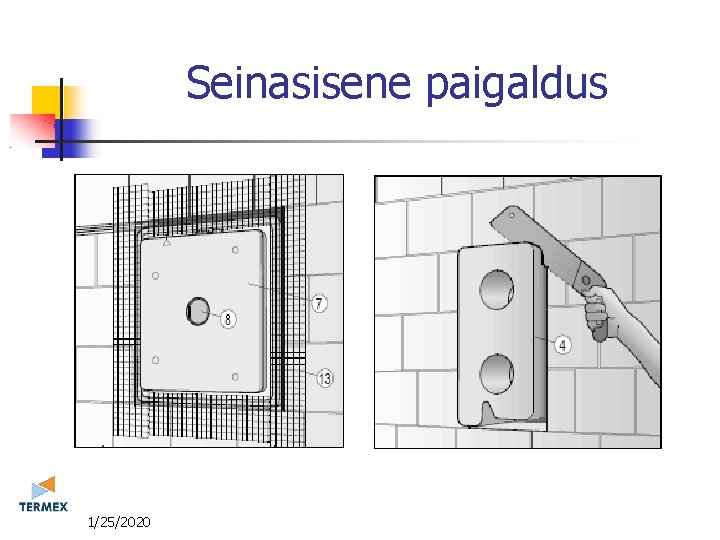

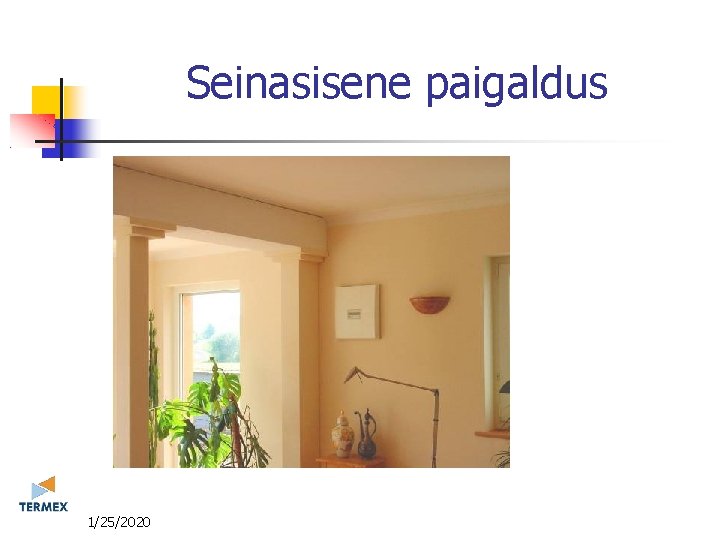

Seinasisene paigaldus 11/25/2020
Seinasisene paigaldus 11/25/2020
Seinasisene paigaldus 11/25/2020
Seinasisene paigaldus 11/25/2020
Seinasisene paigaldus 11/25/2020 Tallinn 23. 04. 09
Seinasisene paigaldus 11/25/2020

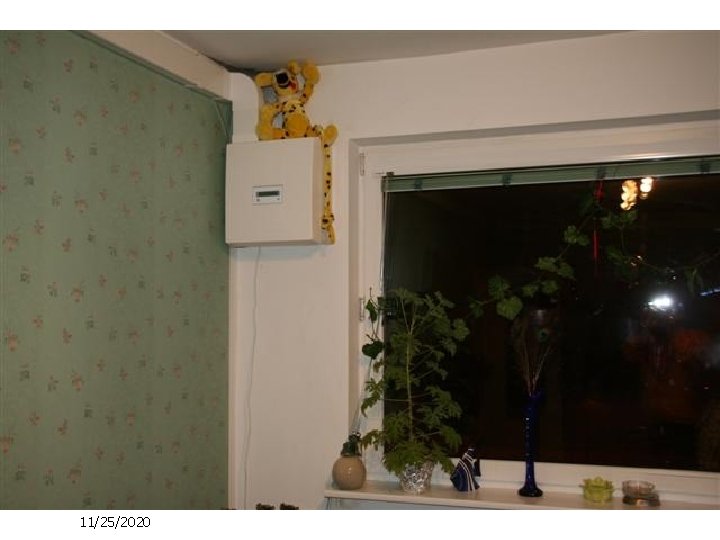

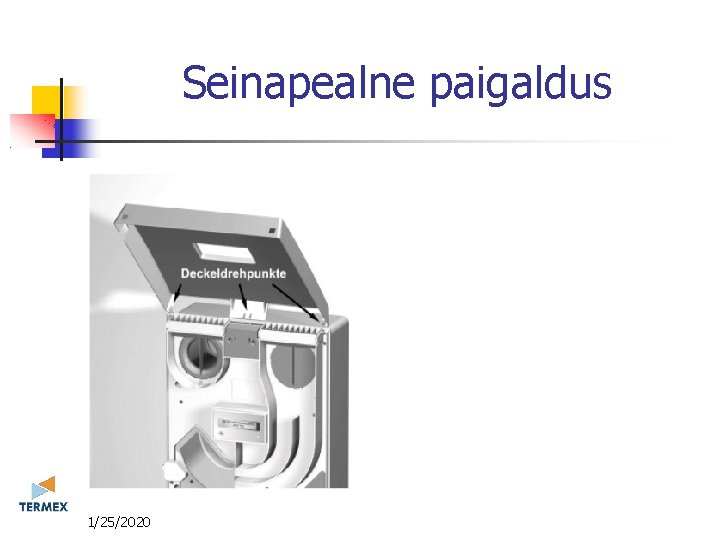

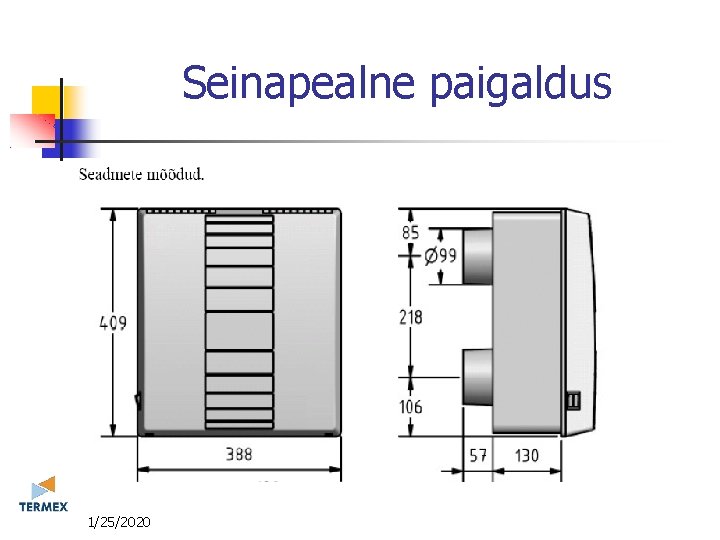

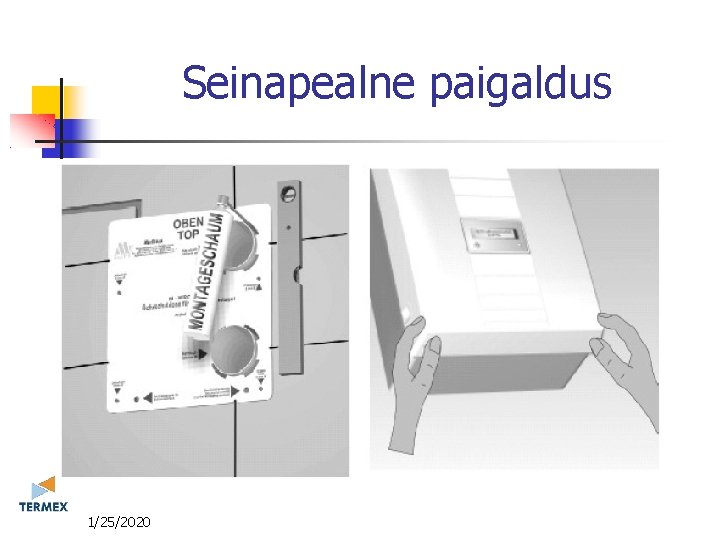

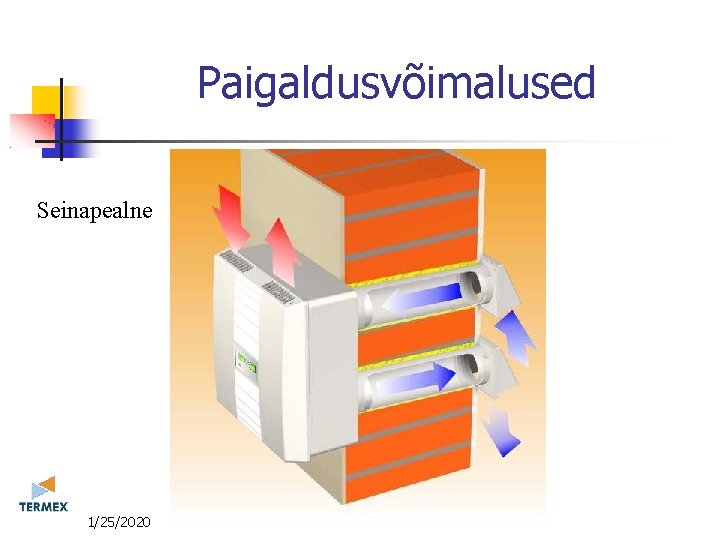

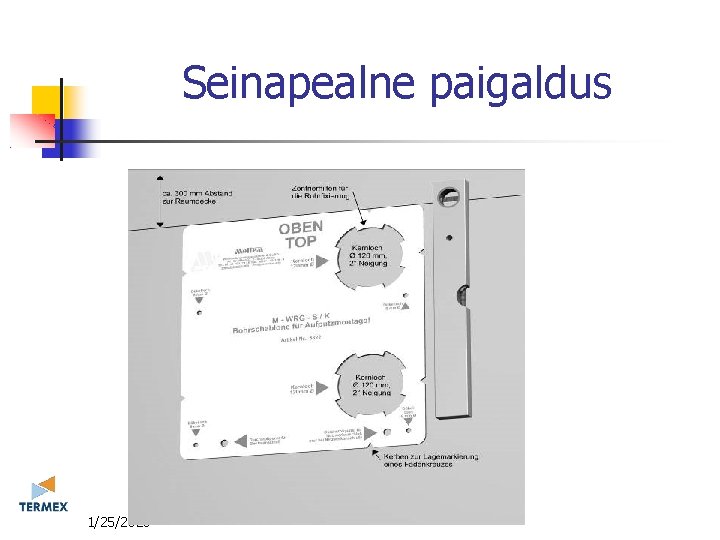

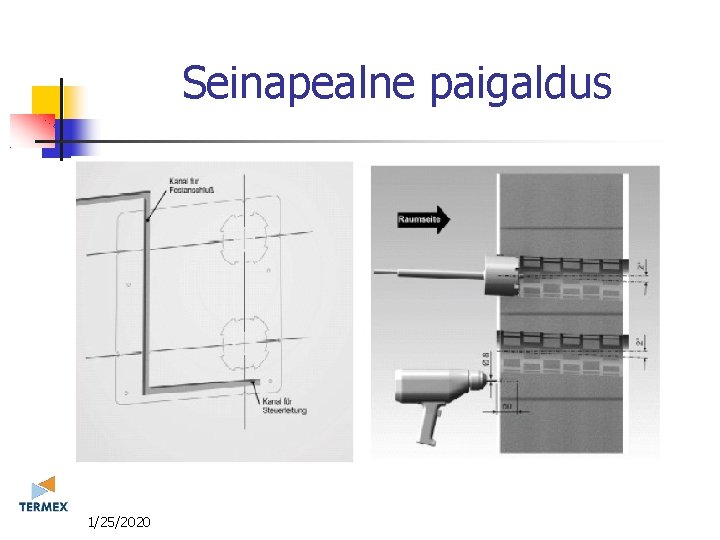

Seinapealne paigaldus 11/25/2020
Seinapealne paigaldus 11/25/2020

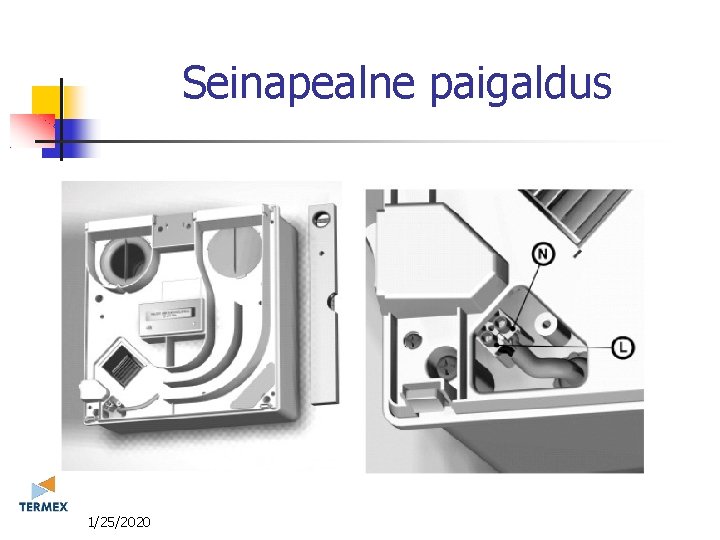

Seinapealne paigaldus 11/25/2020
Seinapealne paigaldus 11/25/2020
Seinapealne paigaldus 11/25/2020
Seinapealne paigaldus 11/25/2020
Seinapealne paigaldus 11/25/2020

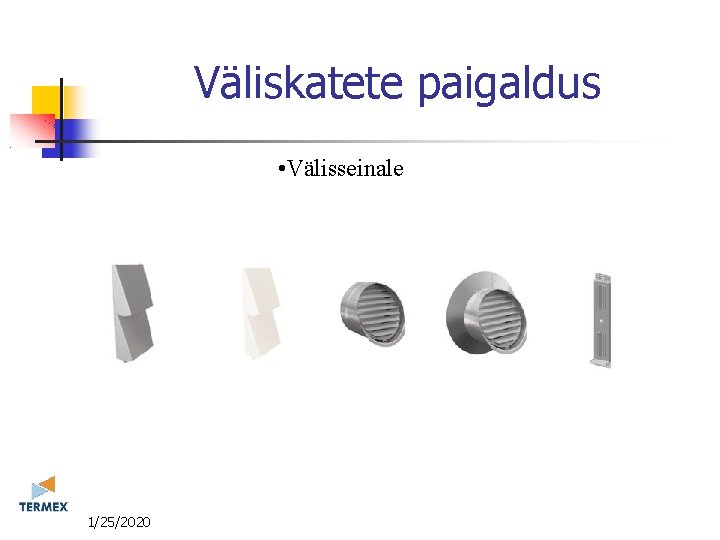

Väliskatete paigaldus • Välisseinale • Katuse räästasse • Akna orva 11/25/2020

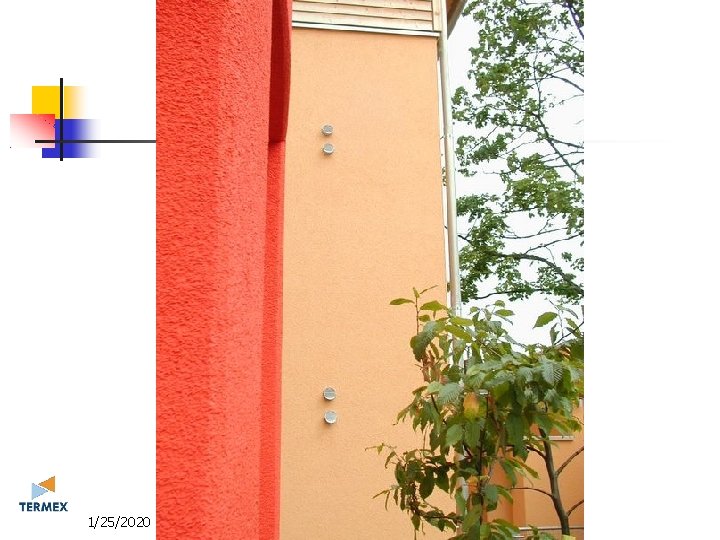

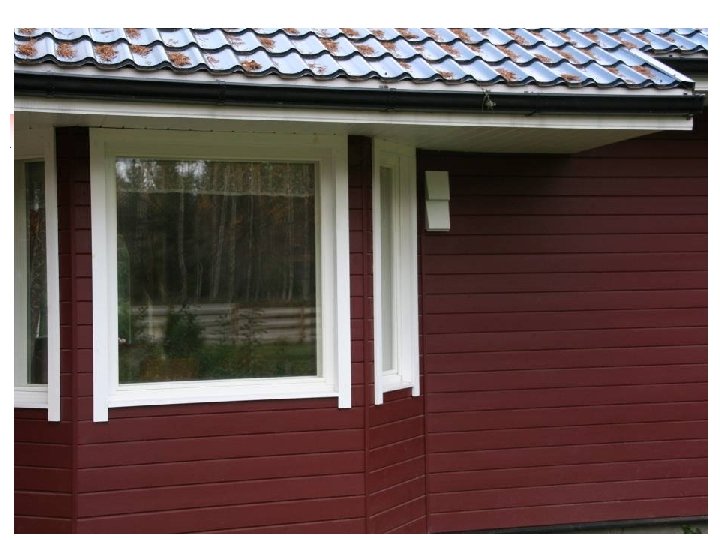

Väliskatete paigaldus • Välisseinale 11/25/2020
Väliskatete paigaldus • Välisseinale 11/25/2020 Tallinn 23. 04. 09

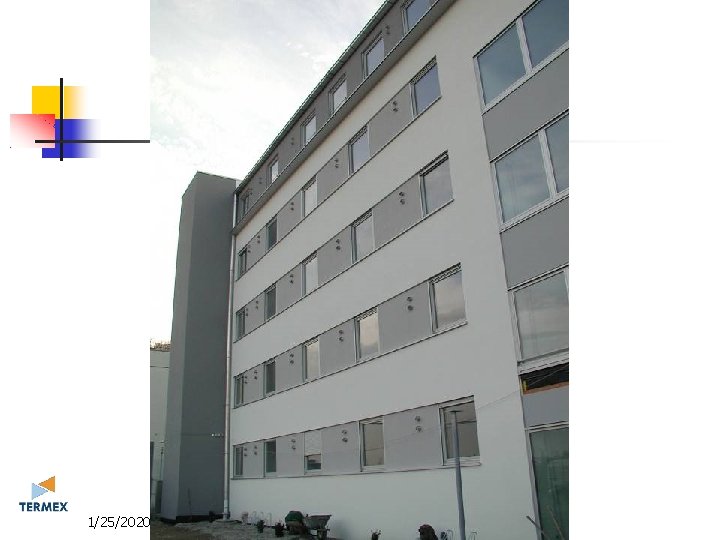

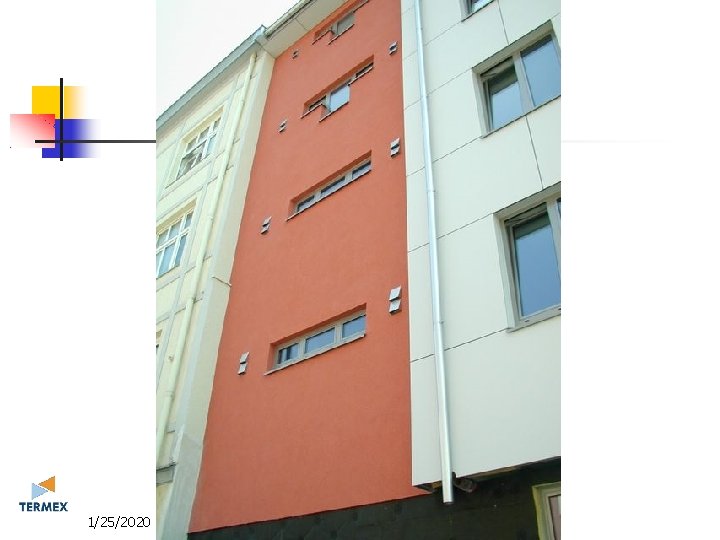

• Välisseinale 11/25/2020
• Välisseinale 11/25/2020
• Välisseinale 11/25/2020

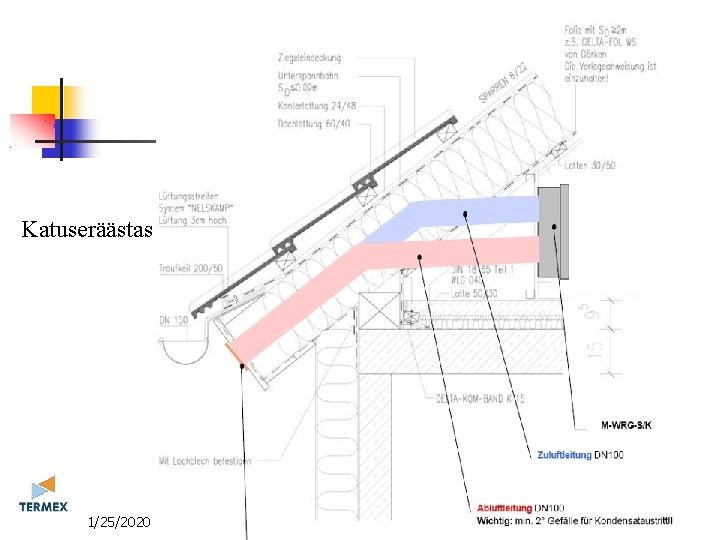

Väliskatete paigaldus • Katuseräästasse Katuseräästas 11/25/2020

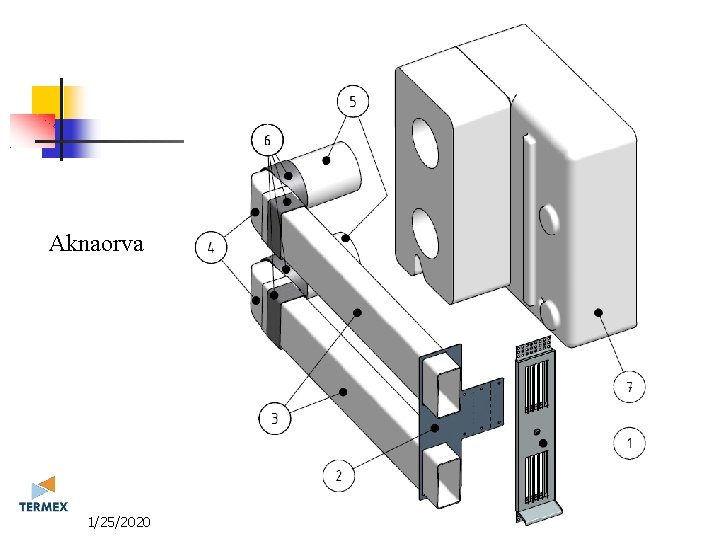

Väliskatete paigaldus • Aknaorvas Aknaorva 11/25/2020

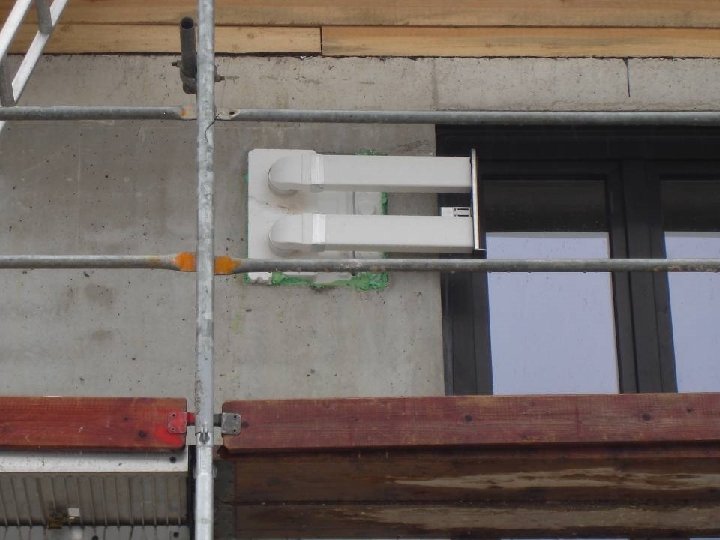

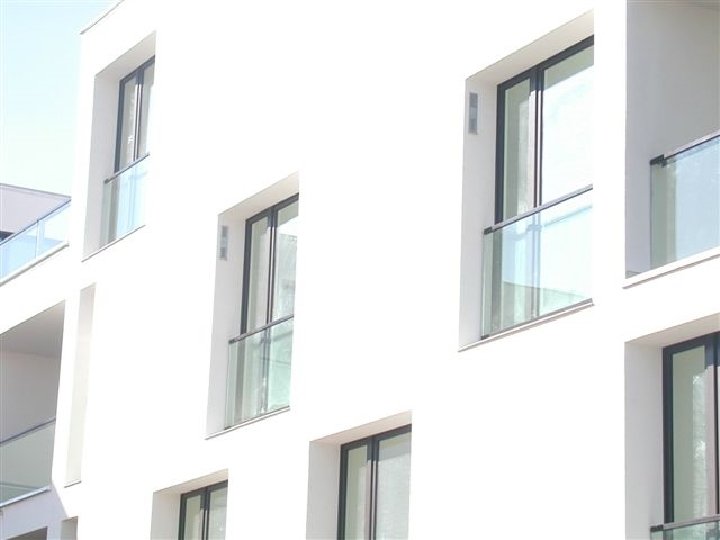

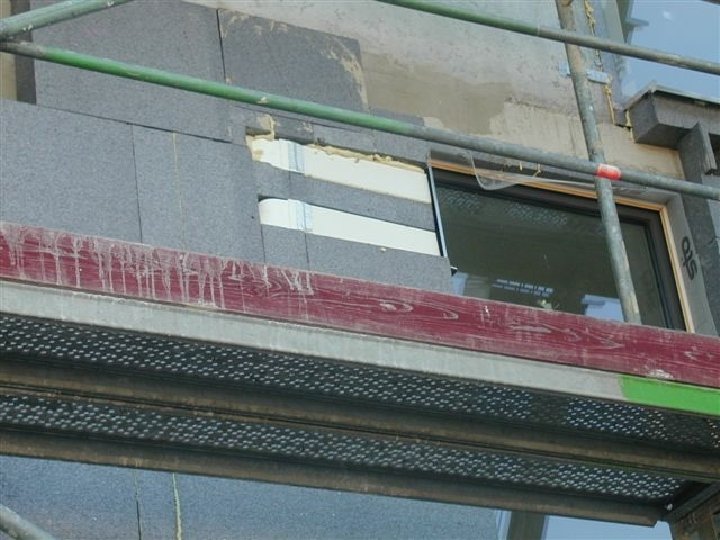

Väliskatete paigaldus 11/25/2020 Tallinn 23. 04. 09
Väliskatete paigaldus 11/25/2020 Tallinn 23. 04. 09
Väliskatete paigaldus 11/25/2020 Tallinn 23. 04. 09

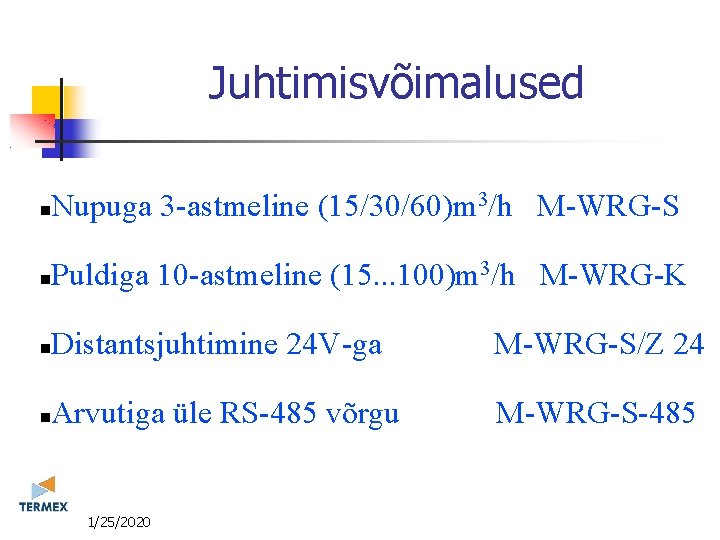

Juhtimisvõimalused Nupuga 3 -astmeline (15/30/60)m 3/h M-WRG-S Puldiga 10 -astmeline (15. . . 100)m 3/h M-WRG-K Distantsjuhtimine 24 V-ga M-WRG-S/Z 24 Arvutiga üle RS-485 võrgu M-WRG-S-485 11/25/2020

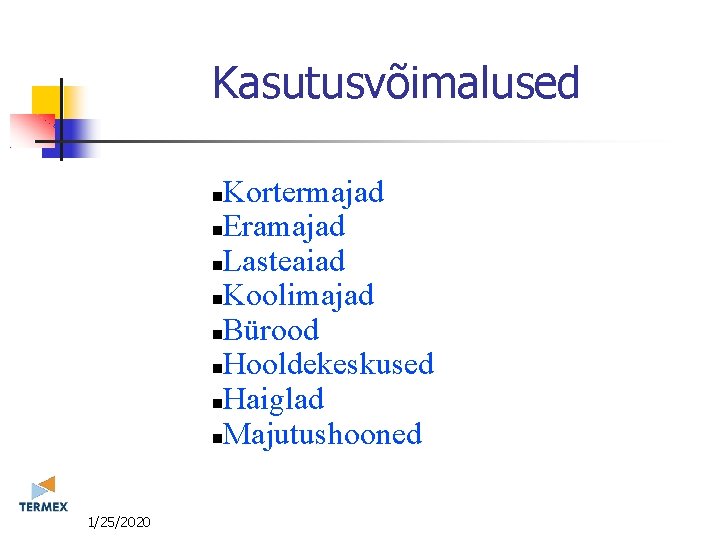

Kasutusvõimalused Kortermajad Eramajad Lasteaiad Koolimajad Bürood Hooldekeskused Haiglad Majutushooned 11/25/2020

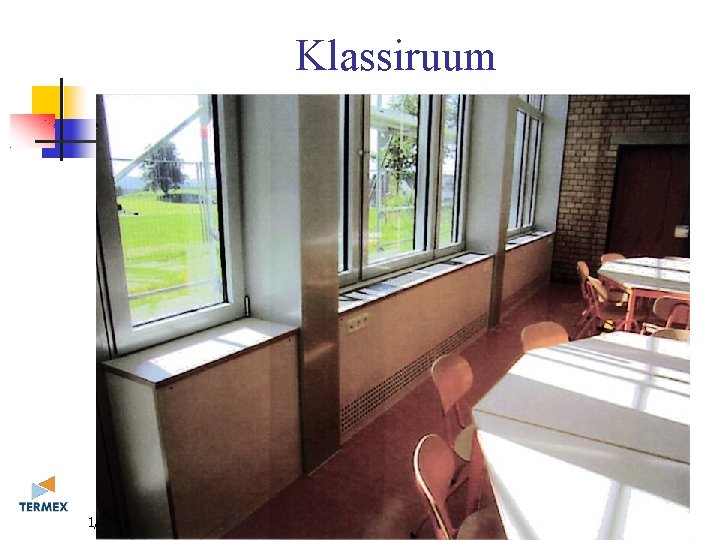

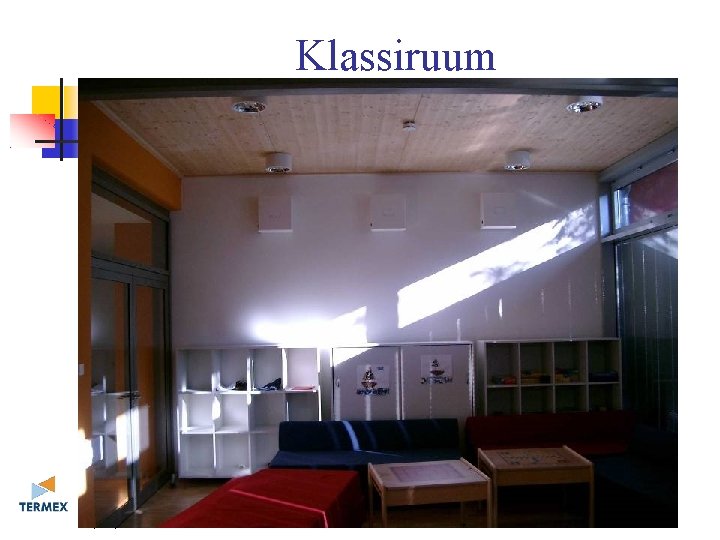

Klassiruum 11/25/2020

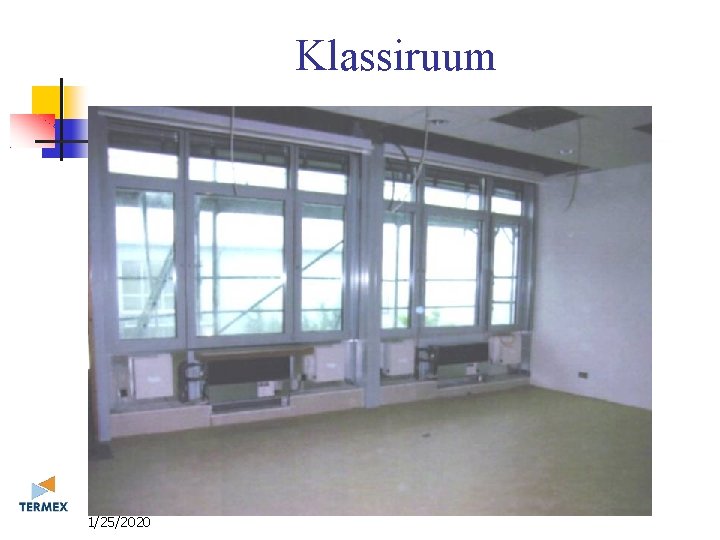

Klassiruum 11/25/2020
Klassiruum 11/25/2020

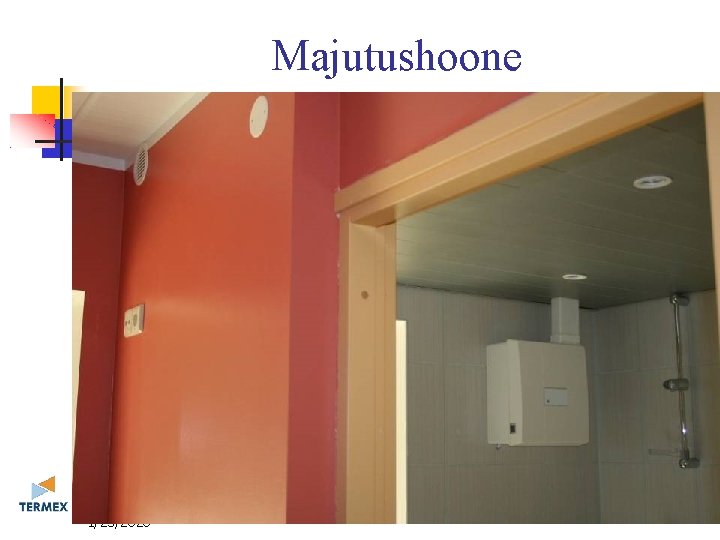

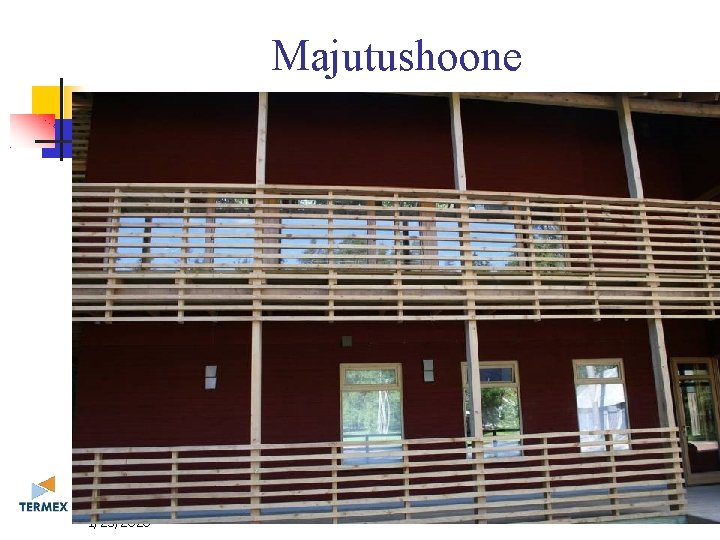

Majutushoone 11/25/2020
Majutushoone 11/25/2020

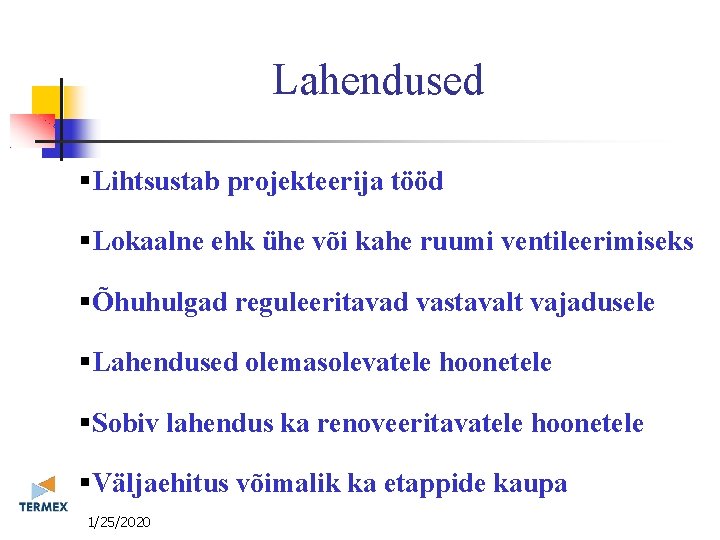

Lahendused Lihtsustab projekteerija tööd Lokaalne ehk ühe või kahe ruumi ventileerimiseks Õhuhulgad reguleeritavad vastavalt vajadusele Lahendused olemasolevatele hoonetele Sobiv lahendus ka renoveeritavatele hoonetele Väljaehitus võimalik ka etappide kaupa 11/25/2020

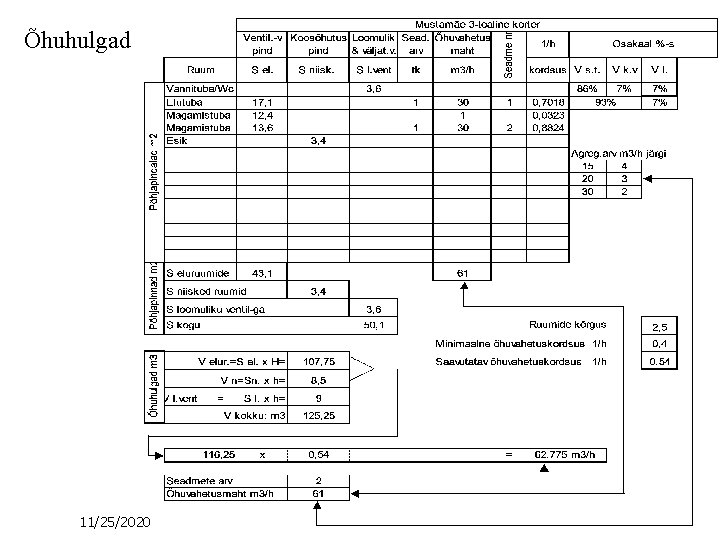

Õhuhulgad 11/25/2020

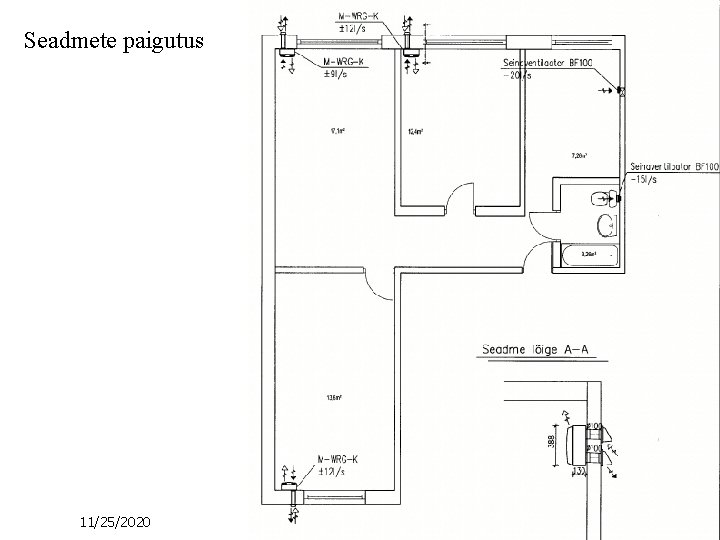

Seadmete paigutus 11/25/2020

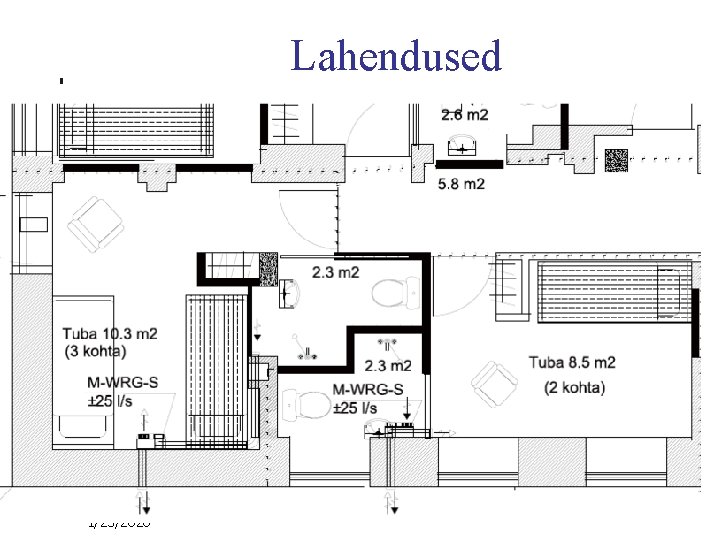

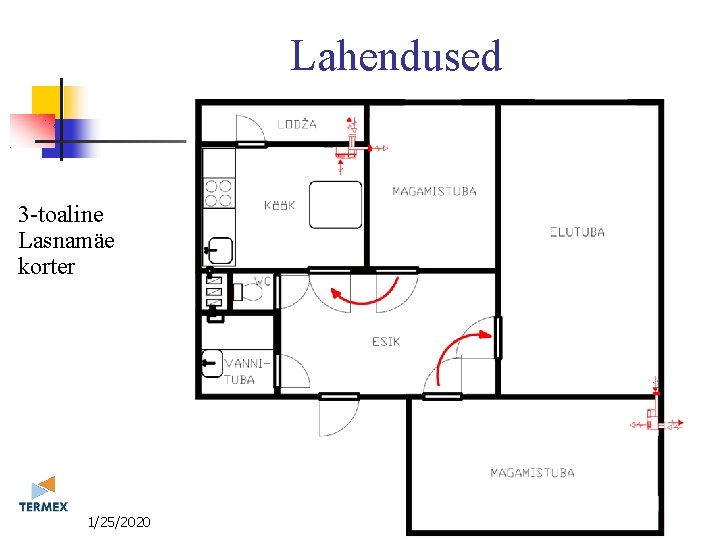

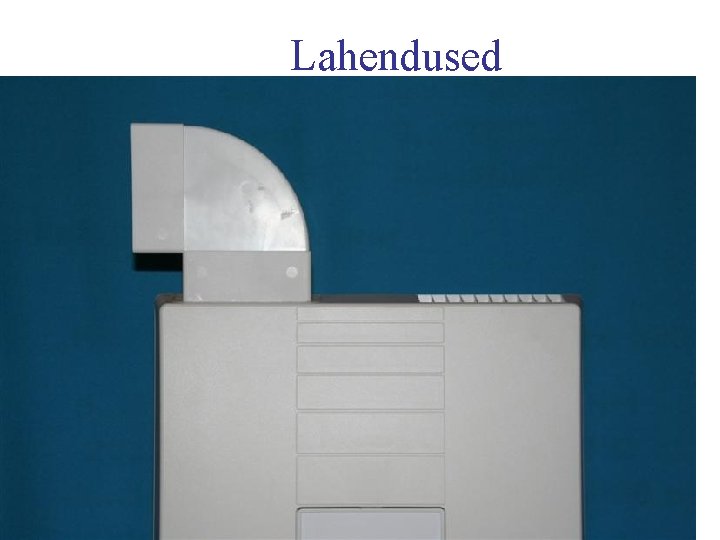

Lahendused 3 -toaline Lasnamäe korter 11/25/2020
Lahendused 11/25/2020
Lahendused 3 -toaline Lasnamäe korter 11/25/2020
Soojuskadu ilma soojustagastuseta ventilatsioonil Ventilatsioon -20 -30% -kuni 50% -35% -27% Välisseintest -25 -35% -15% -18% =31% =16, 5% Soojustagastus ~70%, see teeb -21% =10% 11/25/2020

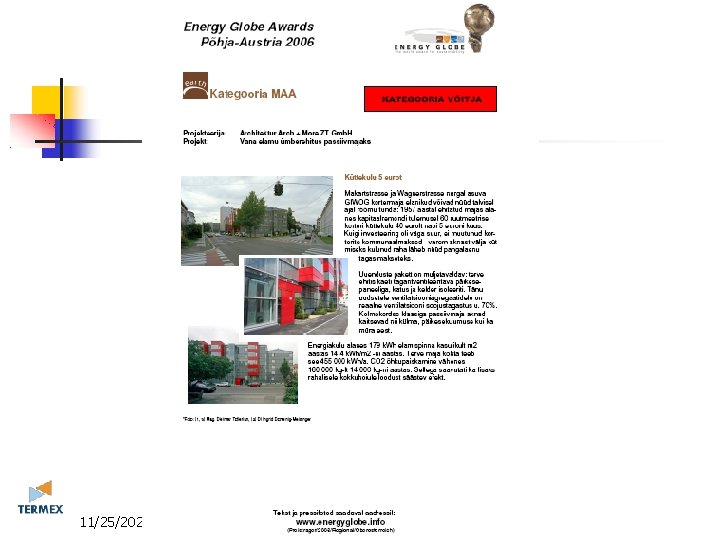

11/25/2020

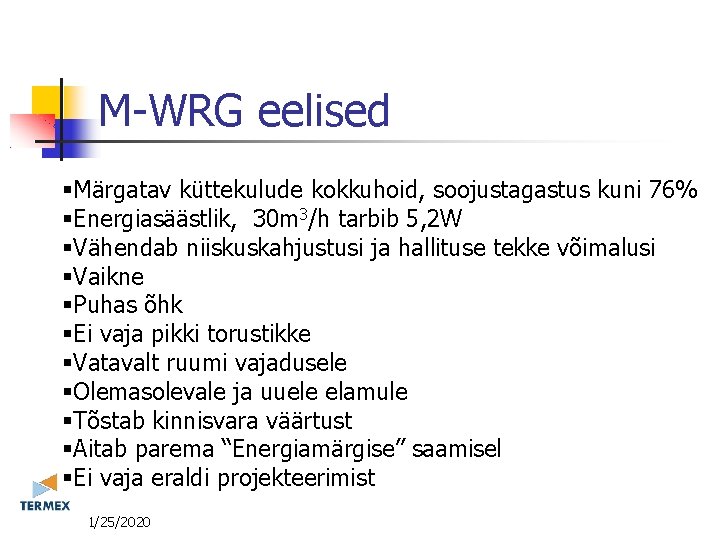

M-WRG eelised Märgatav küttekulude kokkuhoid, soojustagastus kuni 76% Energiasäästlik, 30 m 3/h tarbib 5, 2 W Vähendab niiskuskahjustusi ja hallituse tekke võimalusi Vaikne Puhas õhk Ei vaja pikki torustikke Vatavalt ruumi vajadusele Olemasolevale ja uuele elamule Tõstab kinnisvara väärtust Aitab parema “Energiamärgise” saamisel Ei vaja eraldi projekteerimist 11/25/2020

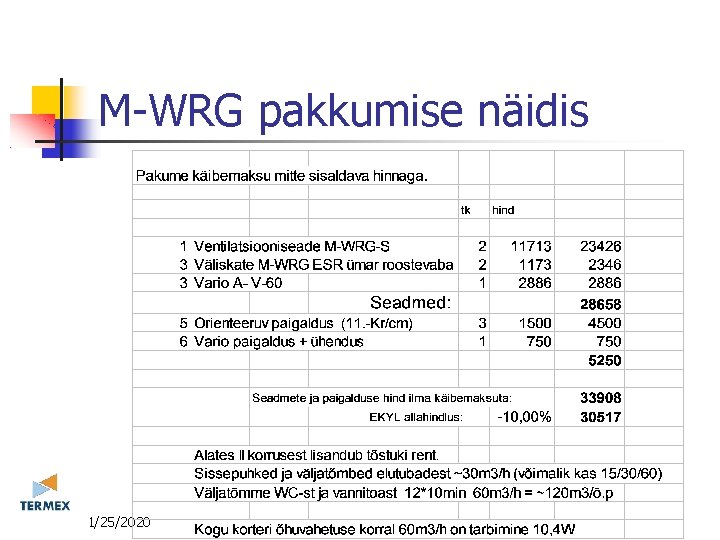

M-WRG pakkumise näidis 11/25/2020
