Viljo Kaul Termex OÜ 3/11/2021

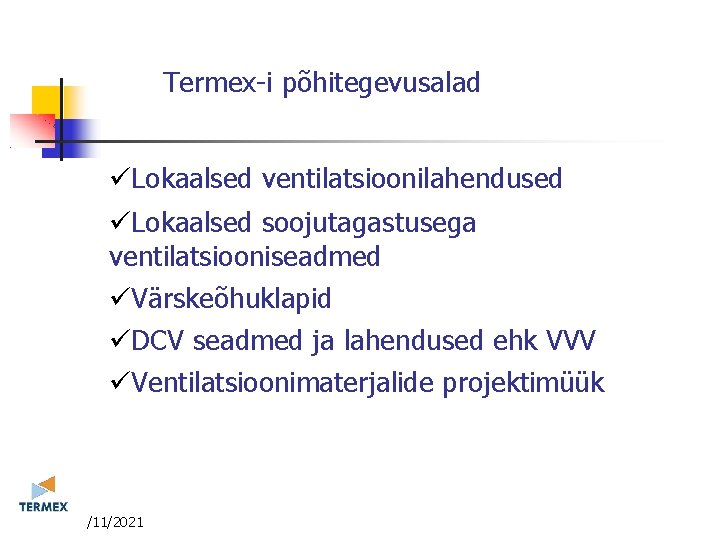

Termex-i põhitegevusalad üLokaalsed ventilatsioonilahendused üLokaalsed soojutagastusega ventilatsiooniseadmed üVärskeõhuklapid üDCV seadmed ja lahendused ehk VVV üVentilatsioonimaterjalide projektimüük 3/11/2021

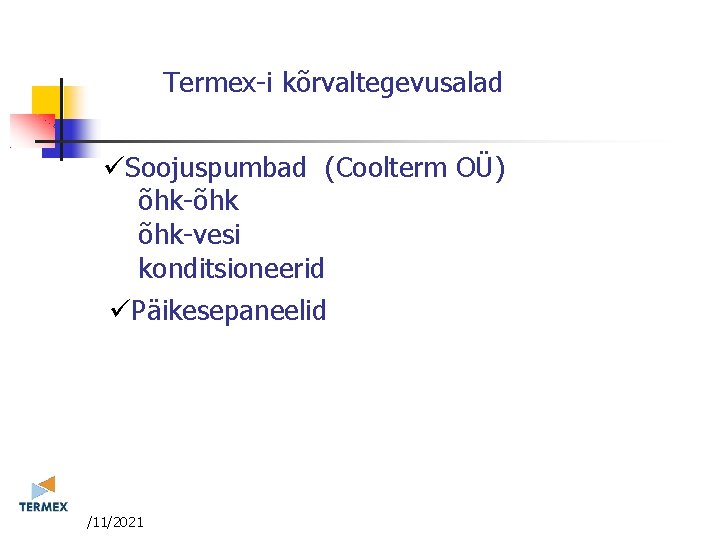

Termex-i kõrvaltegevusalad üSoojuspumbad (Coolterm OÜ) õhk-õhk õhk-vesi konditsioneerid üPäikesepaneelid 3/11/2021

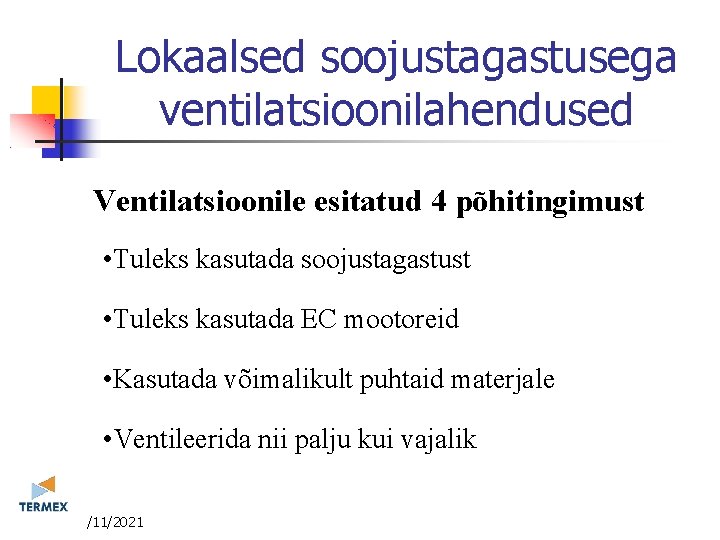

Lokaalsed soojustagastusega ventilatsioonilahendused Ventilatsioonile esitatud 4 põhitingimust • Tuleks kasutada soojustagastust • Tuleks kasutada EC mootoreid • Kasutada võimalikult puhtaid materjale • Ventileerida nii palju kui vajalik 3/11/2021

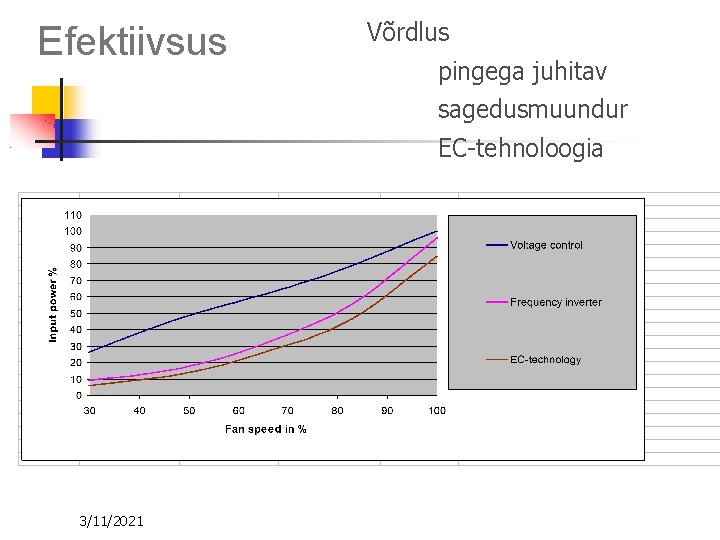

Efektiivsus Võrdlus pingega juhitav sagedusmuundur EC-tehnoloogia 3/11/2021

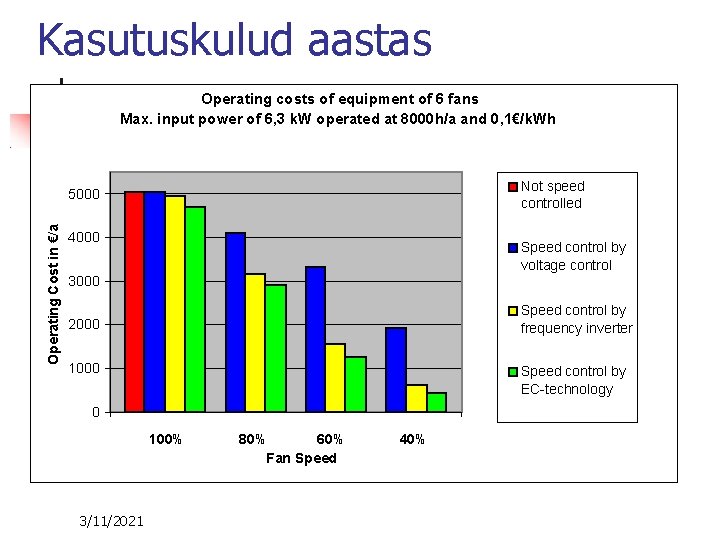

Kasutuskulud aastas Operating costs of equipment of 6 fans Max. input power of 6, 3 k. W operated at 8000 h/a and 0, 1€/k. Wh Not speed controlled Operating Cost in €/a 5000 4000 Speed control by voltage control 3000 Speed control by frequency inverter 2000 1000 Speed control by EC-technology 0 100% 3/11/2021 80% 60% Fan Speed 40%
Lokaalsed soojustagastusega ventilatsioonilahendused Ventilatsioonile esitatud 4 põhitingimust • Tuleks kasutada soojustagastust • Tuleks kasutada EC mootoreid • Kasutada võimalikult puhtaid materjale • Ventileerida nii palju kui vajalik 3/11/2021

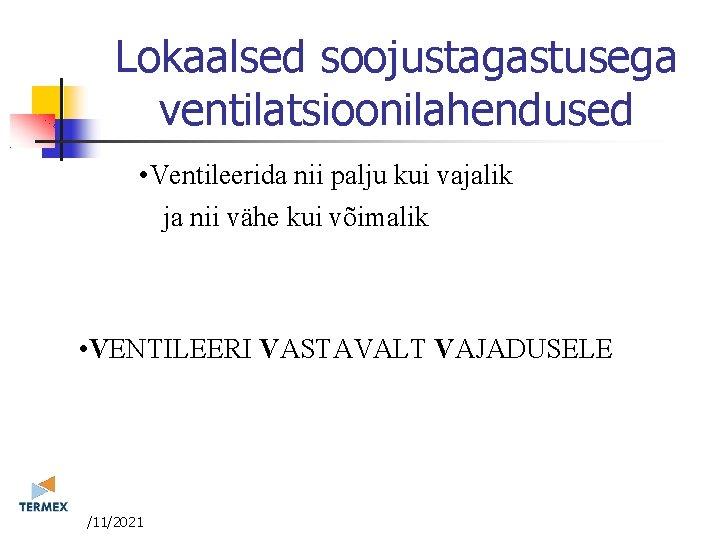

Lokaalsed soojustagastusega ventilatsioonilahendused • Ventileerida nii palju kui vajalik ja nii vähe kui võimalik • VENTILEERI VASTAVALT VAJADUSELE 3/11/2021

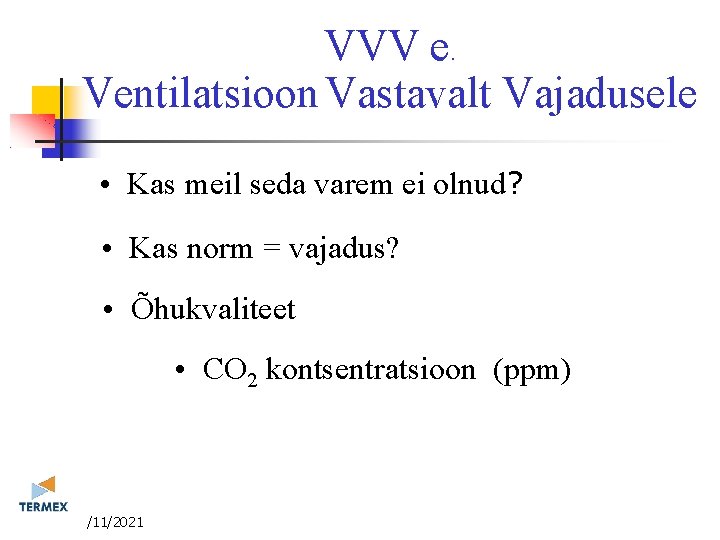

VVV e. Ventilatsioon Vastavalt Vajadusele • Kas meil seda varem ei olnud? • Kas norm = vajadus? • Õhukvaliteet • CO 2 kontsentratsioon (ppm) 3/11/2021

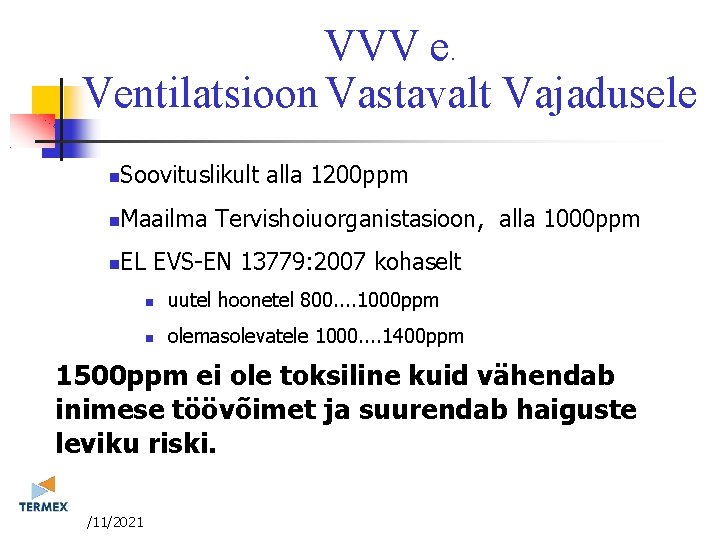

VVV e. Ventilatsioon Vastavalt Vajadusele Soovituslikult alla 1200 ppm Maailma Tervishoiuorganistasioon, alla 1000 ppm EL EVS-EN 13779: 2007 kohaselt uutel hoonetel 800. . 1000 ppm olemasolevatele 1000. . 1400 ppm 1500 ppm ei ole toksiline kuid vähendab inimese töövõimet ja suurendab haiguste leviku riski. 3/11/2021

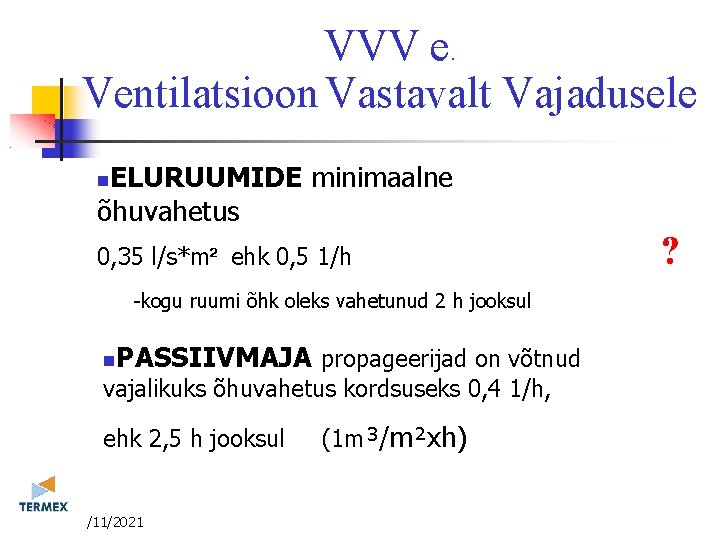

VVV e. Ventilatsioon Vastavalt Vajadusele ELURUUMIDE minimaalne õhuvahetus 0, 35 l/s*m² ehk 0, 5 1/h -kogu ruumi õhk oleks vahetunud 2 h jooksul PASSIIVMAJA propageerijad on võtnud vajalikuks õhuvahetus kordsuseks 0, 4 1/h, ehk 2, 5 h jooksul 3/11/2021 (1 m³/m²xh) ?

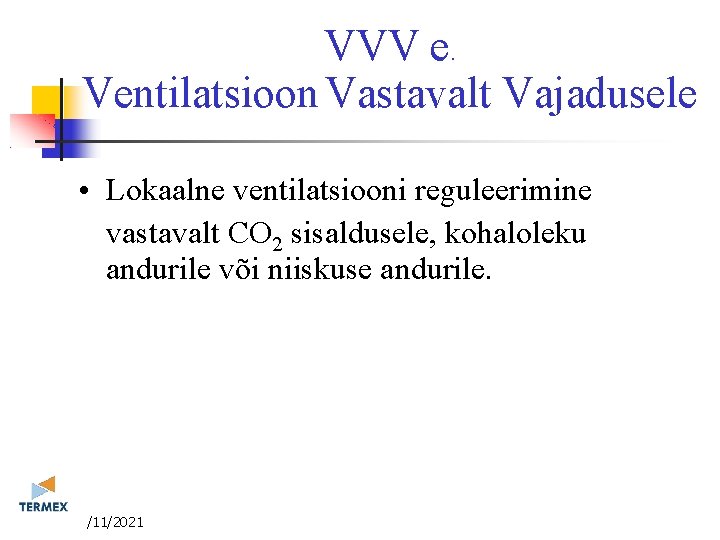

VVV e. Ventilatsioon Vastavalt Vajadusele • Lokaalne ventilatsiooni reguleerimine vastavalt CO 2 sisaldusele, kohaloleku andurile või niiskuse andurile. 3/11/2021

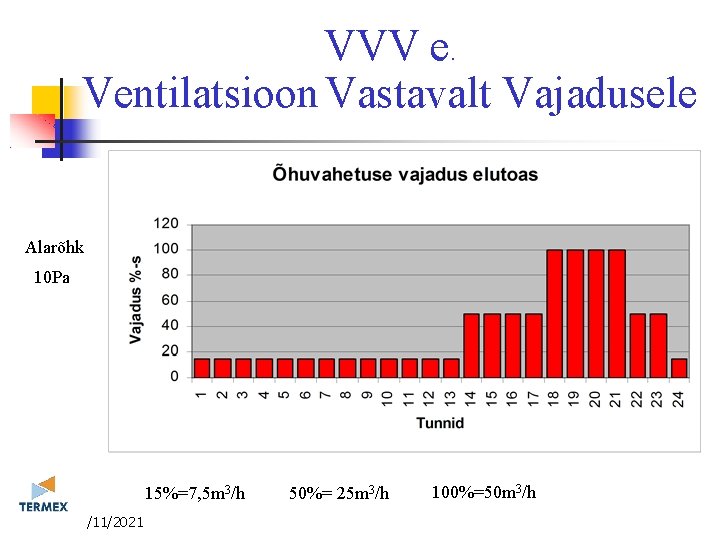

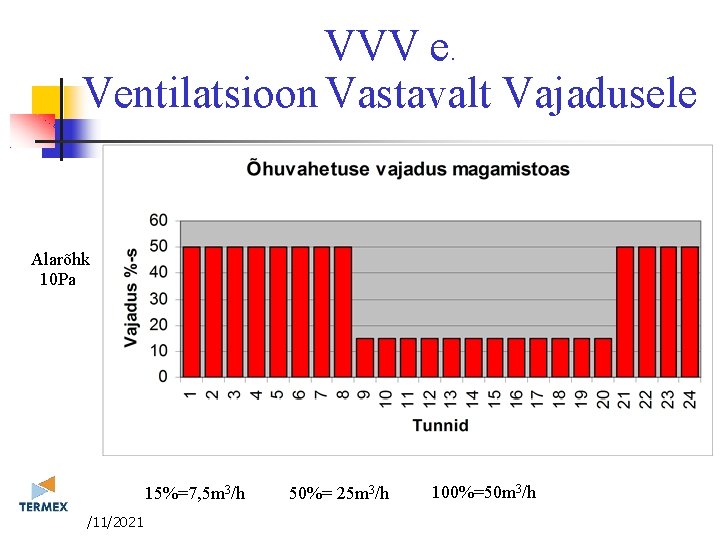

VVV e. Ventilatsioon Vastavalt Vajadusele Alarõhk 10 Pa 15%=7, 5 m 3/h 3/11/2021 50%= 25 m 3/h 100%=50 m 3/h
VVV e. Ventilatsioon Vastavalt Vajadusele Alarõhk 10 Pa 15%=7, 5 m 3/h 3/11/2021 50%= 25 m 3/h 100%=50 m 3/h

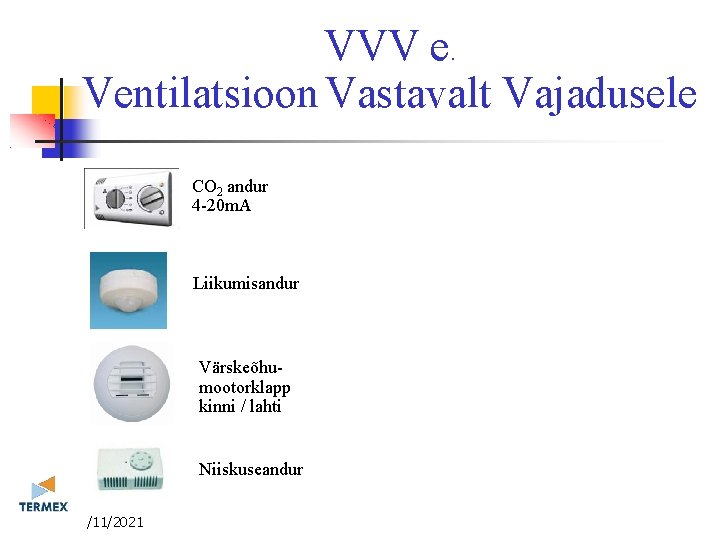

VVV e. Ventilatsioon Vastavalt Vajadusele CO 2 andur 4 -20 m. A Liikumisandur Värskeõhumootorklapp kinni / lahti Niiskuseandur 3/11/2021

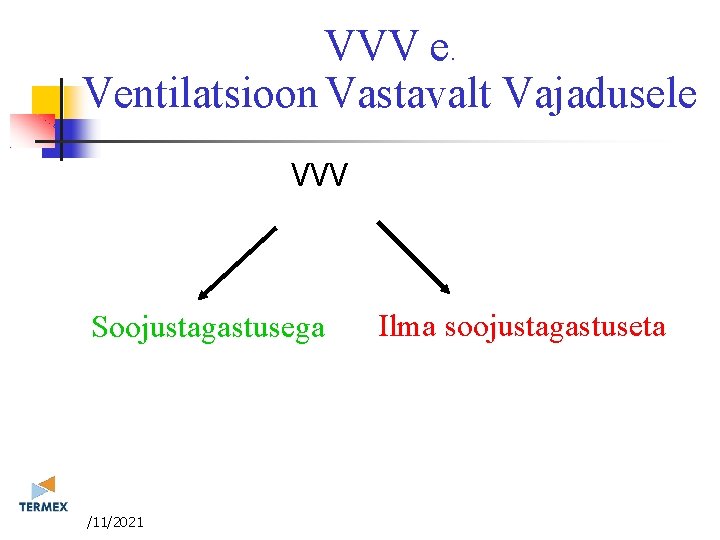

VVV e. Ventilatsioon Vastavalt Vajadusele VVV Soojustagastusega 3/11/2021 Ilma soojustagastuseta

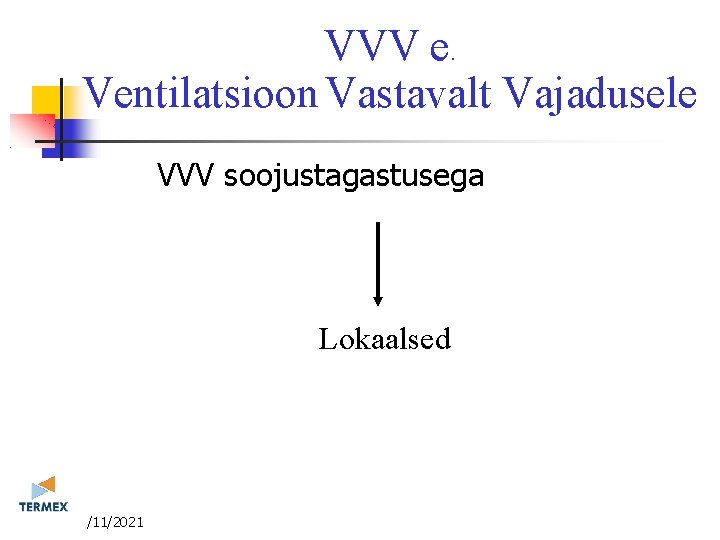

VVV e. Ventilatsioon Vastavalt Vajadusele VVV soojustagastusega Lokaalsed 3/11/2021

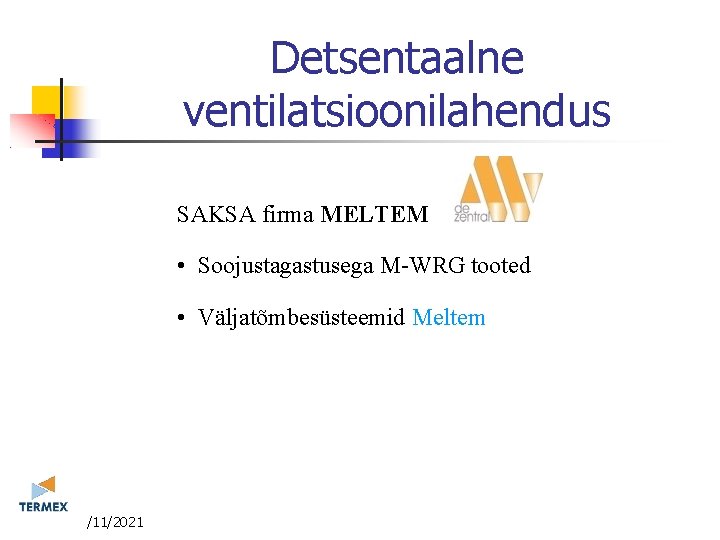

Detsentaalne ventilatsioonilahendus SAKSA firma MELTEM • Soojustagastusega M-WRG tooted • Väljatõmbesüsteemid Meltem 3/11/2021

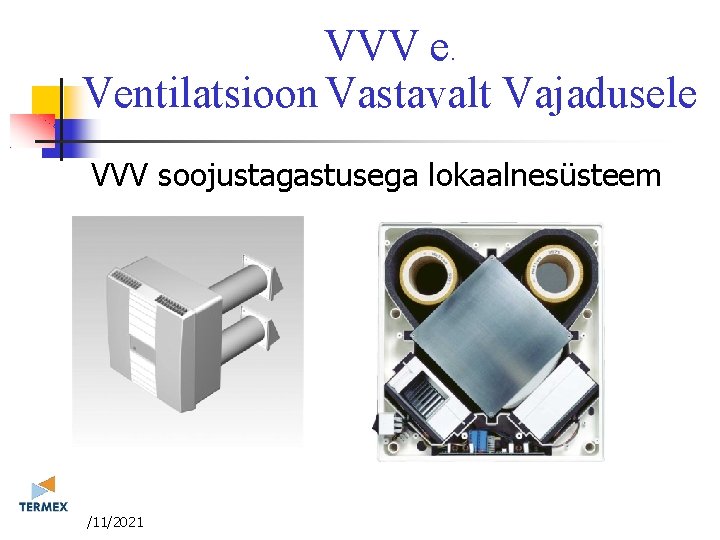

VVV e. Ventilatsioon Vastavalt Vajadusele VVV soojustagastusega lokaalnesüsteem 3/11/2021

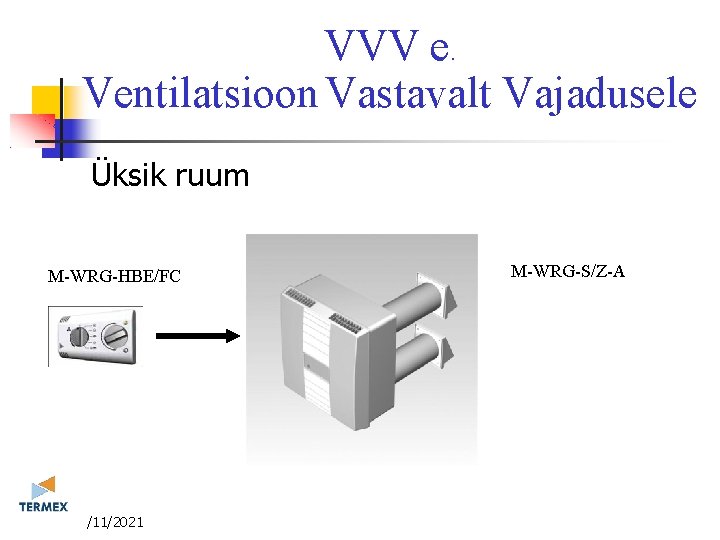

VVV e. Ventilatsioon Vastavalt Vajadusele Üksik ruum M-WRG-HBE/FC 3/11/2021 M-WRG-S/Z-A

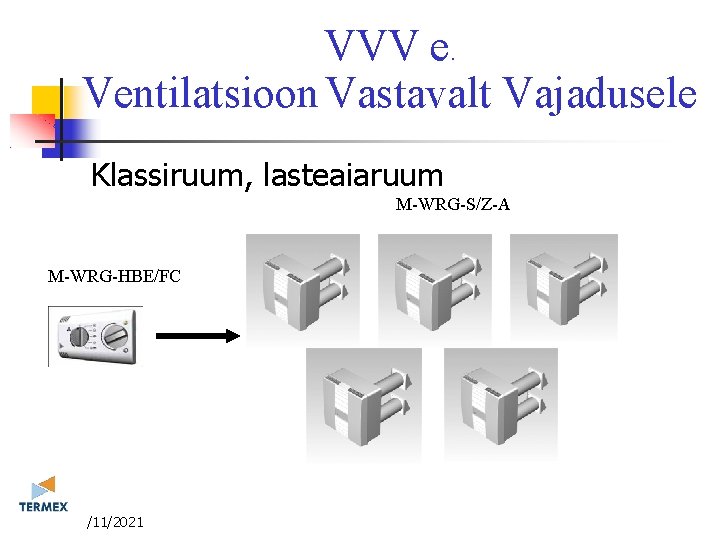

VVV e. Ventilatsioon Vastavalt Vajadusele Klassiruum, lasteaiaruum M-WRG-S/Z-A M-WRG-HBE/FC 3/11/2021

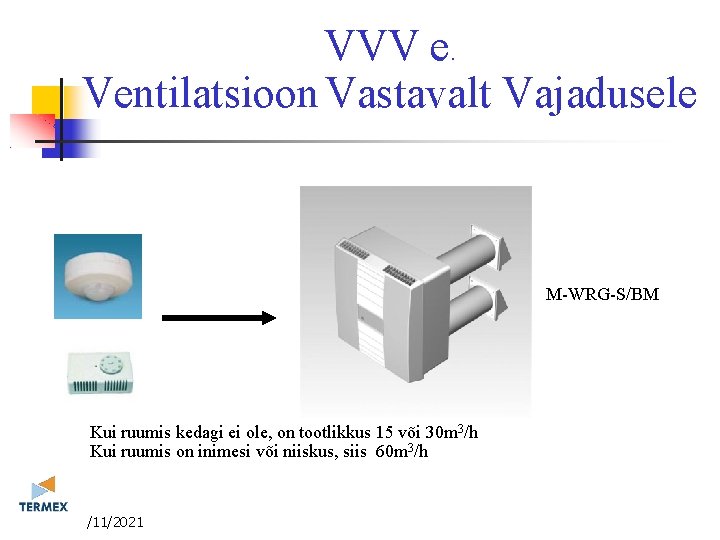

VVV e. Ventilatsioon Vastavalt Vajadusele M-WRG-S/BM Kui ruumis kedagi ei ole, on tootlikkus 15 või 30 m 3/h Kui ruumis on inimesi või niiskus, siis 60 m 3/h 3/11/2021
3/11/2021

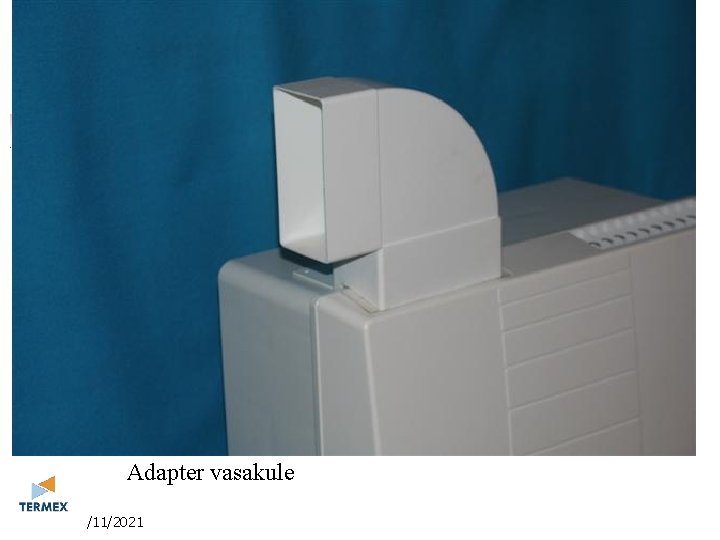

Seinasisene paigaldus Adapter vasakule 3/11/2021
3/11/2021

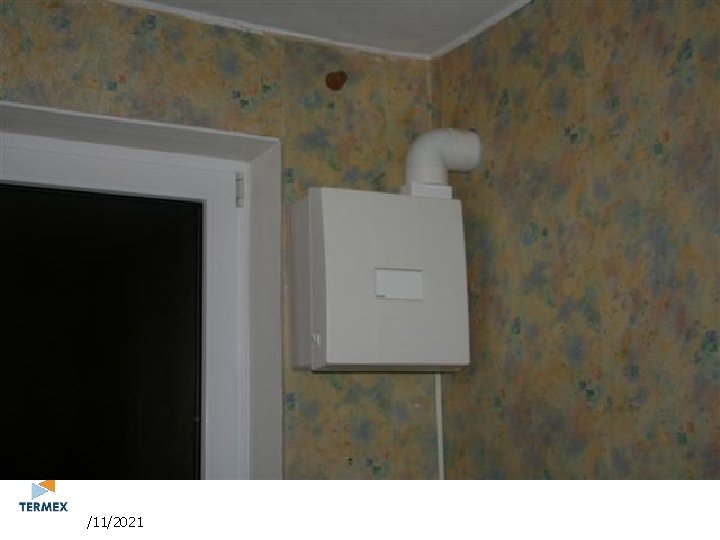

VVV e. Ventilatsioon Vastavalt Vajadusele 3/11/2021

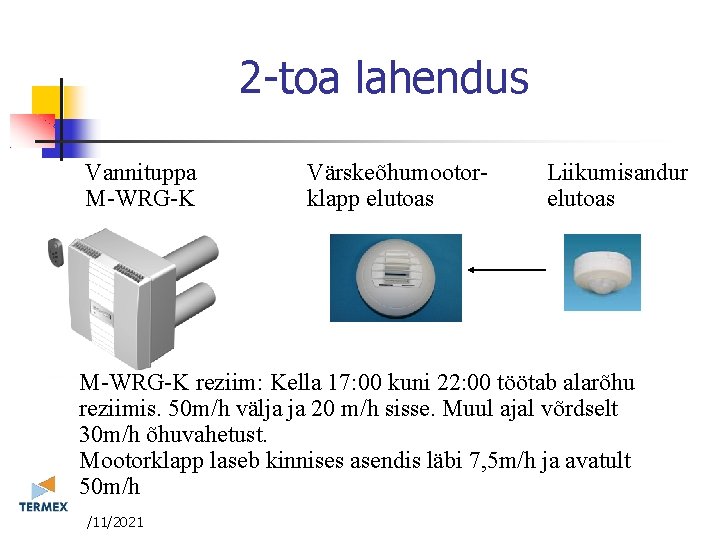

2 -toa lahendus Vannituppa M-WRG-K Värskeõhumootorklapp elutoas Liikumisandur elutoas M-WRG-K reziim: Kella 17: 00 kuni 22: 00 töötab alarõhu reziimis. 50 m/h välja ja 20 m/h sisse. Muul ajal võrdselt 30 m/h õhuvahetust. Mootorklapp laseb kinnises asendis läbi 7, 5 m/h ja avatult 50 m/h 3/11/2021

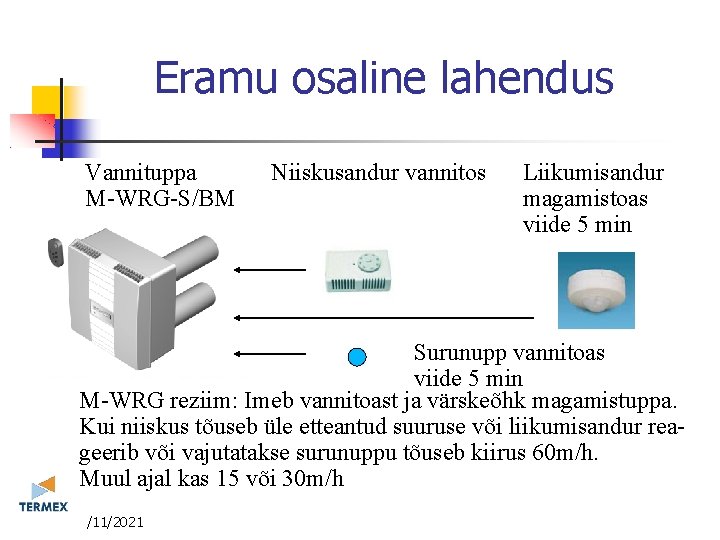

Eramu osaline lahendus Vannituppa M-WRG-S/BM Niiskusandur vannitos Liikumisandur magamistoas viide 5 min Surunupp vannitoas viide 5 min M-WRG reziim: Imeb vannitoast ja värskeõhk magamistuppa. Kui niiskus tõuseb üle etteantud suuruse või liikumisandur reageerib või vajutatakse surunuppu tõuseb kiirus 60 m/h. Muul ajal kas 15 või 30 m/h 3/11/2021

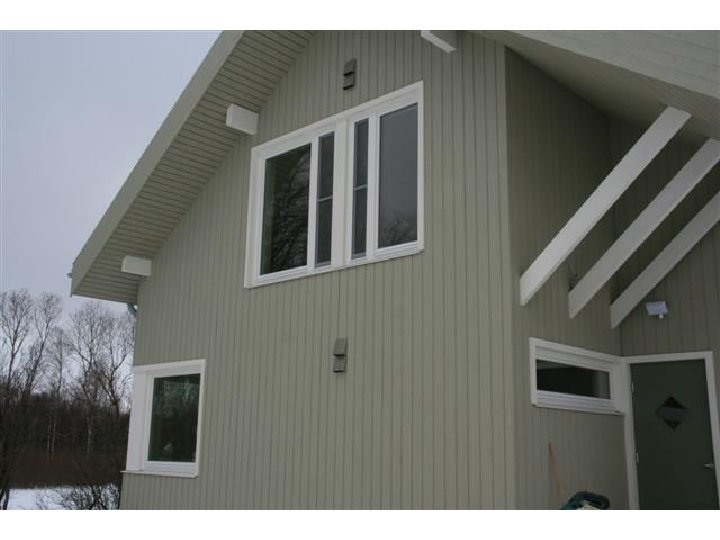

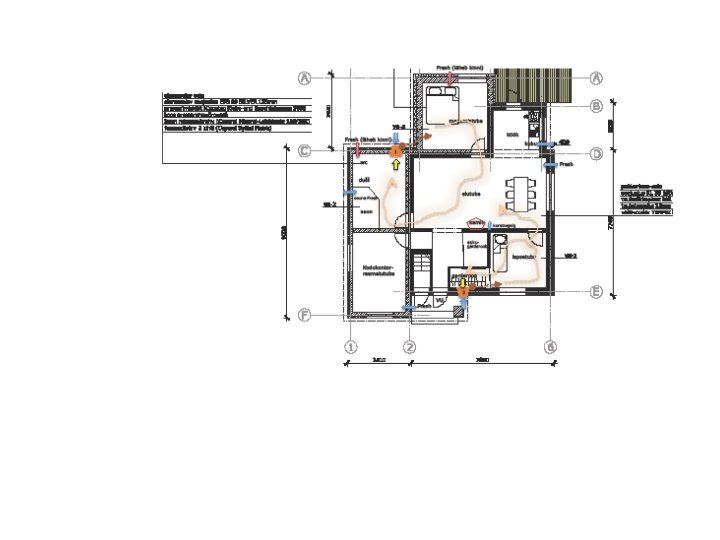

Eramu osaline lahendus 3/11/2021 Tartu 14. 10. 11

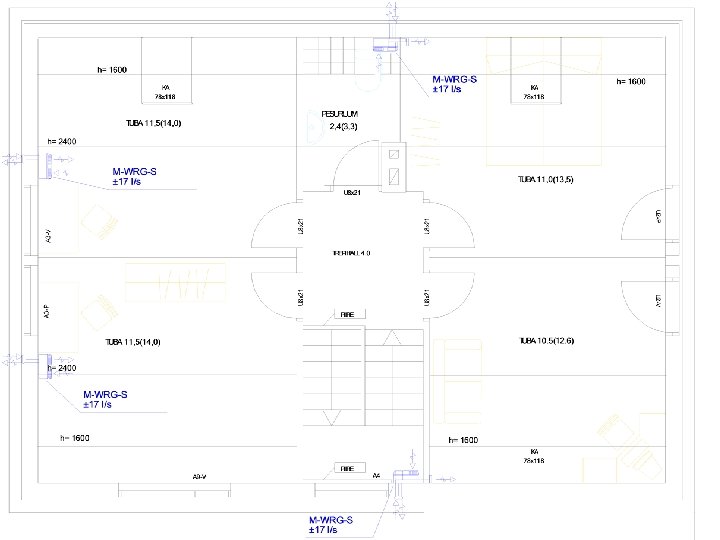

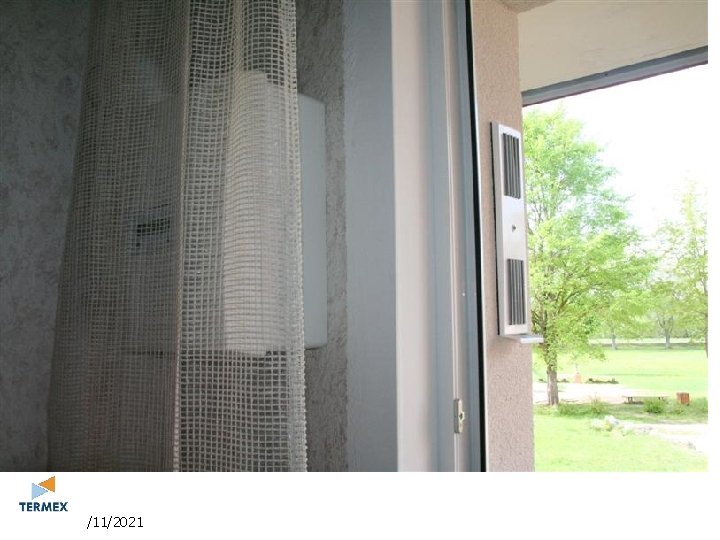

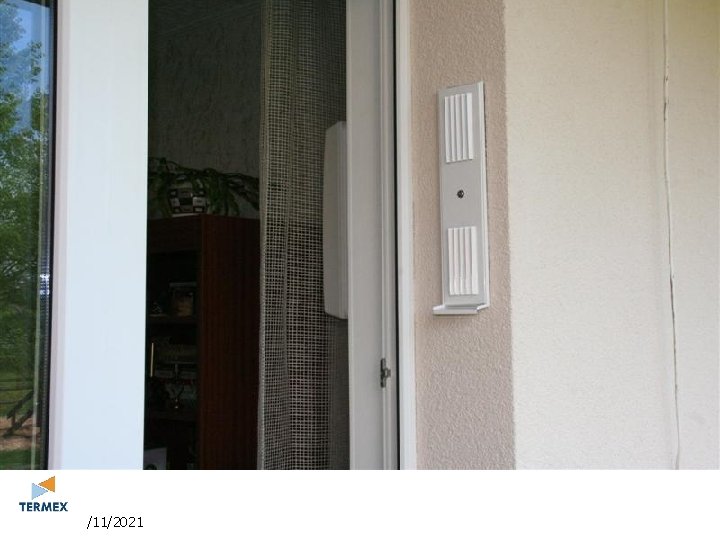

2 -toalise korteri lahendus 3/11/2021
2 -toalise korteri lahendus 3/11/2021

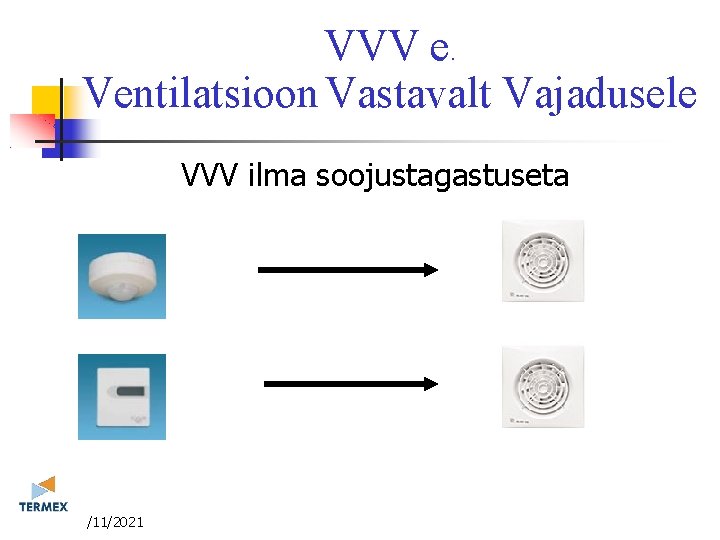

VVV e. Ventilatsioon Vastavalt Vajadusele VVV ilma soojustagastuseta 3/11/2021

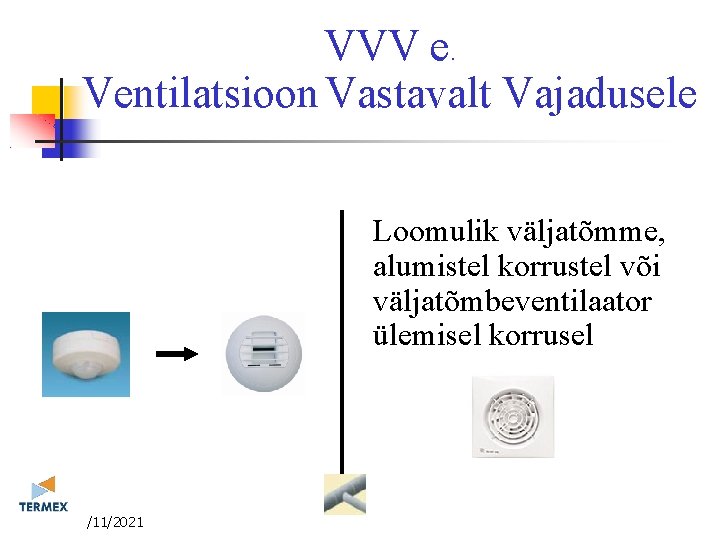

VVV e. Ventilatsioon Vastavalt Vajadusele Loomulik väljatõmme, alumistel korrustel või väljatõmbeventilaator ülemisel korrusel 3/11/2021

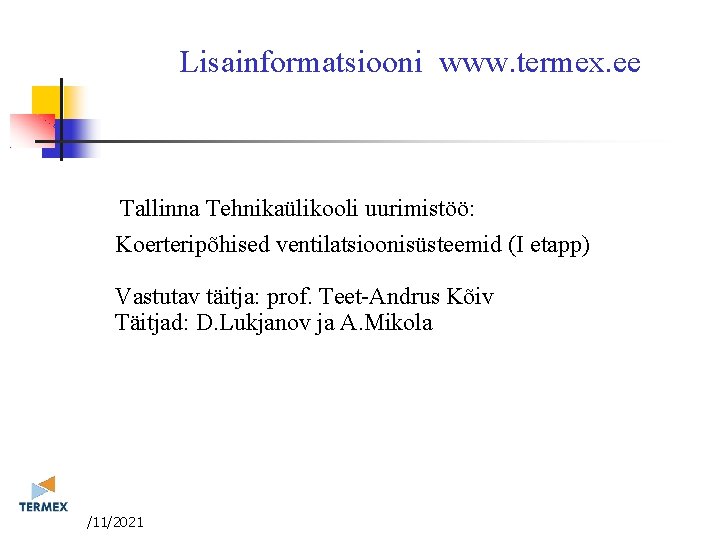

Lisainformatsiooni www. termex. ee Tallinna Tehnikaülikooli uurimistöö: Koerteripõhised ventilatsioonisüsteemid (I etapp) Vastutav täitja: prof. Teet-Andrus Kõiv Täitjad: D. Lukjanov ja A. Mikola 3/11/2021
3/11/2021
3/11/2021
3/11/2021
Tänan kuulamast! Küsimused? 3/11/2021
