VDSL vs HFC vs FTTH AON Ethernet PON

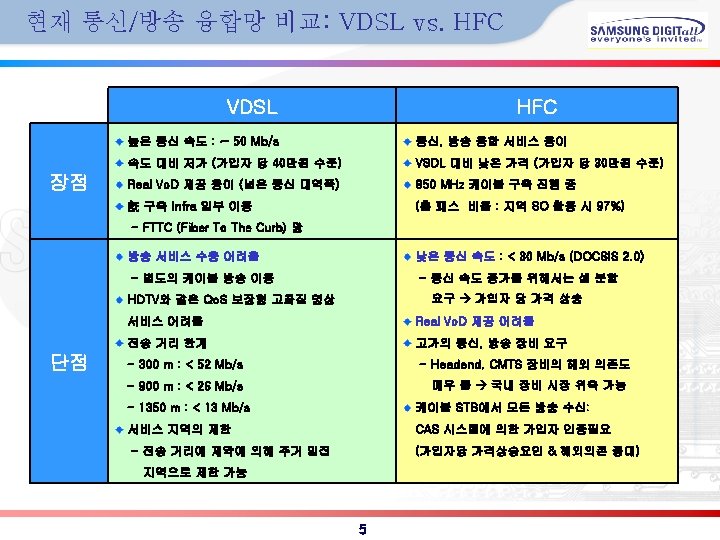

발표 순서 미래 홈 환경 통신/방송 융합망: VDSL vs. HFC vs. FTTH 망 비교 (AON, Ethernet PON, WDM PON) 방송/통신 융합형 FTTH Solution - AON (Active Optical Network) - PON (Passive Optical Network) 2

미래 홈 환경(I) 가입자 망 고속화 Network based Service 출현 신규 서비스 증가 디지털방송, 3 D게임, 원격교육. . 정부의 강력한 의지 초고속 광 가입자 망 개발계획(BCN) 2007년, 100 Mbps급 500만 가구 사업자 신규 수익 창출원 발굴 필요 2010년, FTTH, 100 Mbps 대역폭(bps) 100 M Imminent Household Traffic(Mbps) HDTV Video(1 ch. ) 20. 000 Mbps SDTV Video(1 ch. ) 5. 000 Mbps Web Surfing 5. 000 Mbps Games 2. 000 Mbps Phone Total + 20 M 10 M 2 M 2002년, ADSL 1 M 0. 064 Mbps 10 M 100 K 33. 6 Kbps 32. 064 Mbps 10 K 자료 : IEEE 802. 3 EFM, 2001. 1 by World Wide Packets 3 1998 2000 2002 2004 2006 2008 2010

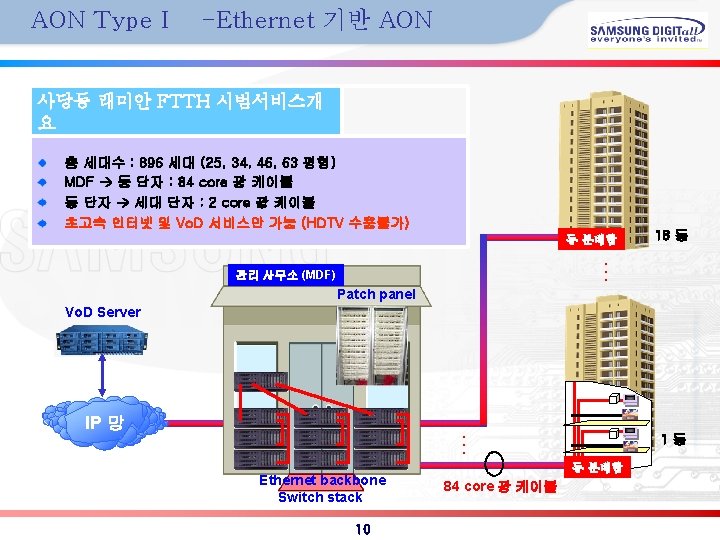

How FTTH ? 1. FTTH 구조 최적화 (저가형 통신/방송 융합 솔류션 필요) Fiber To The Home 망 구조의 최적화 필요(가입자 주거형태별) PON (Passive Optical Network) - ATM/Ethernet PON - WDM PON AON (Active Optical Network) - Ethernet 기반 AON (사당동 來美安, 일본의 Usen FTTH) - 통신/방송 융합 AON 2. FTTH Killer Application 개 발 수백 채널 이상의 SD, HD급 디지털 방송 HD급 real Vo. D 서비스 Eo. D, 고화질 T-Commerce Etc… 7

FTTH 구축 가능 구조 백본망 PSTN Central Office Remote Node 광케이블 가입자 아파트 MDF SONET/SDH AON IP/WDM Active Equipment Passive Splitter - Combiner Ethernet, ATM PON ATM Passive MUX - DMUX 1 1· · · N OLT Feeder Loop 8 2 WDM PON N Distribution Loop

AON (Active Optical Network) 9

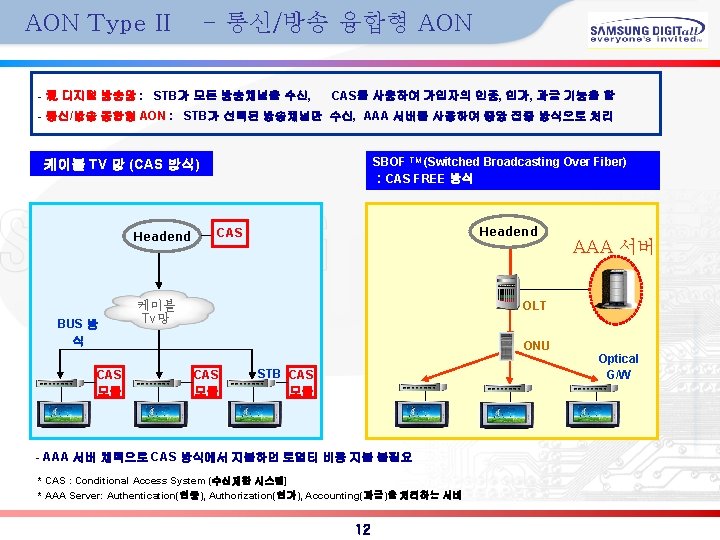

AON Type II - 통신/방송 융합형 AON 아날로그 TV HDTV Cable 방송 Optical Gateway Digital 방송 PC 유무선 Home Network 초고속 Internet VOD Audio 인터넷 가전 OLT Web Pad Home ONU 방송 채널 변경 protocol 내장(Tuner) Apt. 단지 … 동단자 광 케이블 (100 Mb/s Ethernet + HD/SD TV 4채널) 11 통신연구소 광통신 Lab.

Ethernet PON & WDM PON 13

Ethernet PON 기반의 FTTH시스템 Triple Play service CATV(SO) - Triple Play: Voice, data, RF/IP Video - 통신/방송 융합 solution Issues: 1) RF Video (Video Overlay) 저가화 2) Qo. S Guaranteed IP Video solution 개발 (MAC layer) RF Video Voice(Vo. IP) EPON OLT Internet /Voice O N T . . . IP Video Set-top PPV/VOD Internet Optical Splitter (1 x. N) Set-top CO Home 14 CATV

WDM PON 개요 (II) COMPARISON OF WDM SOURCES Multi. Frequency Laser Reflective SOA Injection. Locked FP LD Light Source DFB Tunable LD Spectrum. Slicing Source Configuration Laser itself ASE + AWG OA + AWG ASE+AWG+SOA ASE + WGR + FP Modulation DM, >Gb/s EM, ~Gb/s DM, >Gb/s DM, ~Gb/s Tuning ~ nm > nm Not required TEC & Isolator Required NA Not required Cost/ch Medium Very high High Medium Status commercial development Development/ In development KAIST Lucent Corning/ Samsung Novera Samsung Company /Institute 16

Thank You 18
