Trfogati gs optikai vizsglata s mestersges intelligenciaalap elemzse
![Térfogati égés optikai vizsgálata és mesterséges intelligencia-alapú elemzése Szakdolgozat védés 2021 Pitlik Marcell Konzulens: Térfogati égés optikai vizsgálata és mesterséges intelligencia-alapú elemzése Szakdolgozat védés 2021 Pitlik Marcell Konzulens:](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-1.jpg)
![Tartalom • • Vizsgált rendszer Vizsgált jelenség Elvégzett mérések Adatvagyon Hasonlóságelemzés Jóság-index Szimulátor-építés Genetikai Tartalom • • Vizsgált rendszer Vizsgált jelenség Elvégzett mérések Adatvagyon Hasonlóságelemzés Jóság-index Szimulátor-építés Genetikai](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-2.jpg)

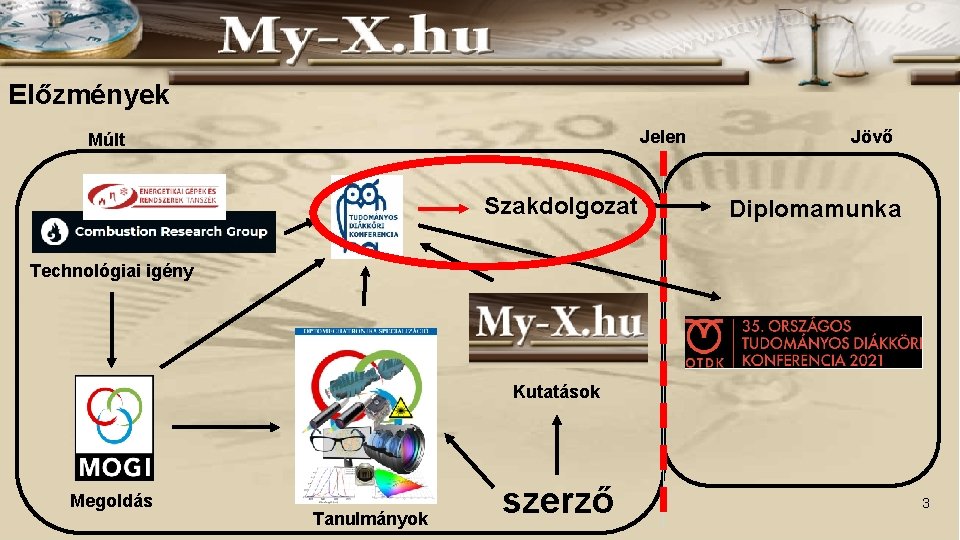

![Előzmények Jelen Múlt Szakdolgozat Jövő Diplomamunka Technológiai igény Kutatások Megoldás Tanulmányok szerző 3 Előzmények Jelen Múlt Szakdolgozat Jövő Diplomamunka Technológiai igény Kutatások Megoldás Tanulmányok szerző 3](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-3.jpg)
![A vizsgált rendszer I. Tüzelőanyag: dízel/földgáz Változtatott paraméterek: • Légfelesleg-tényező • Porlasztási levegő-mennyiség • A vizsgált rendszer I. Tüzelőanyag: dízel/földgáz Változtatott paraméterek: • Légfelesleg-tényező • Porlasztási levegő-mennyiség •](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-4.jpg)
![A vizsgált rendszer II. 5 A vizsgált rendszer II. 5](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-5.jpg)
![A vizsgált jelenség Mi is az a térfogati égés? 6 A vizsgált jelenség Mi is az a térfogati égés? 6](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-6.jpg)

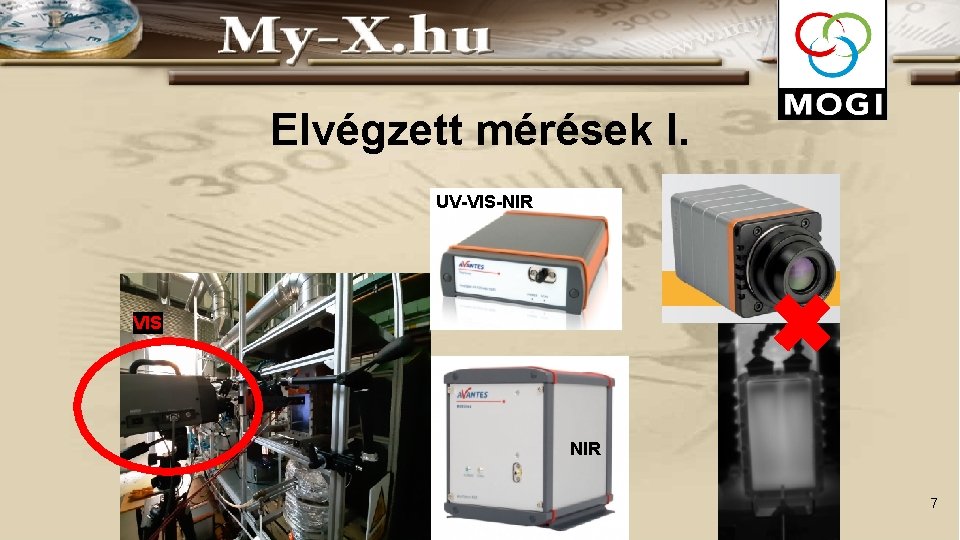

![Elvégzett mérések I. UV-VIS-NIR VIS NIR 7 Elvégzett mérések I. UV-VIS-NIR VIS NIR 7](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-7.jpg)

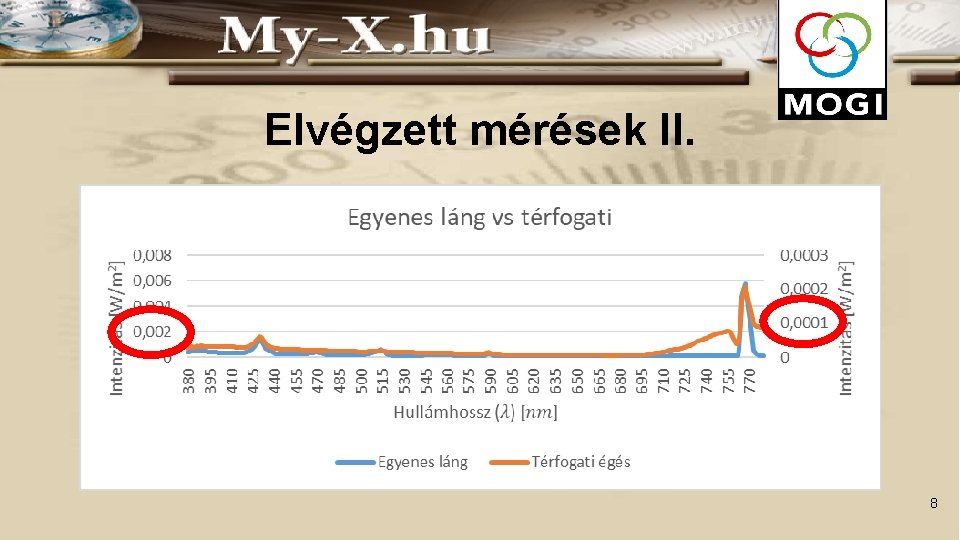

![Elvégzett mérések II. 8 Elvégzett mérések II. 8](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-8.jpg)

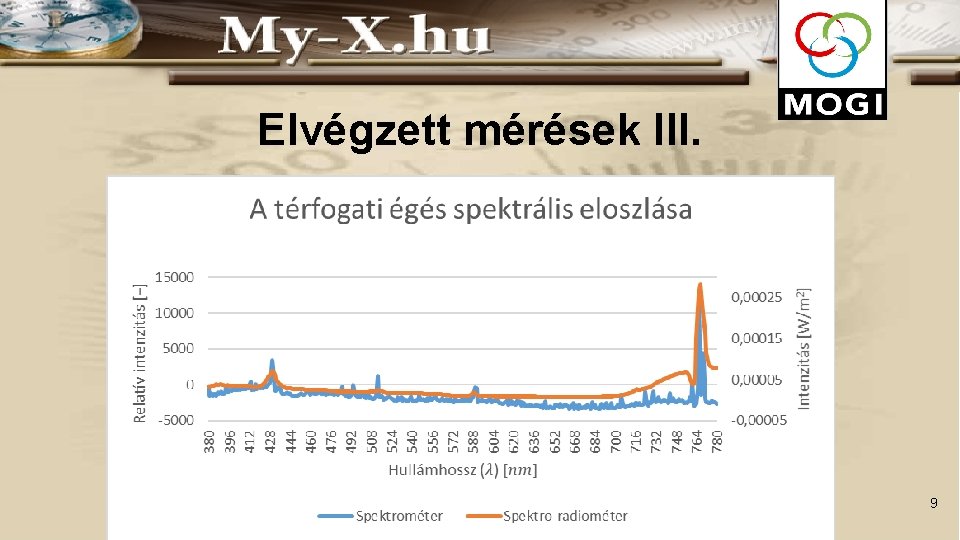

![Elvégzett mérések III. 9 Elvégzett mérések III. 9](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-9.jpg)
![Adatvagyon Beállításonként Idősorosan • Spektrális emisszió 10 Adatvagyon Beállításonként Idősorosan • Spektrális emisszió 10](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-10.jpg)
![Hasonlóságelemzés ▫ Célja: A vizsgált objektumok mért tulajdonságaik alapján való egymáshoz képesti értékelése ▫ Hasonlóságelemzés ▫ Célja: A vizsgált objektumok mért tulajdonságaik alapján való egymáshoz képesti értékelése ▫](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-11.jpg)
![Jóság-index Füstgáz összetétel: (minden komponens minél kevesebb, annál ideálisabb) 12 Jóság-index Füstgáz összetétel: (minden komponens minél kevesebb, annál ideálisabb) 12](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-12.jpg)

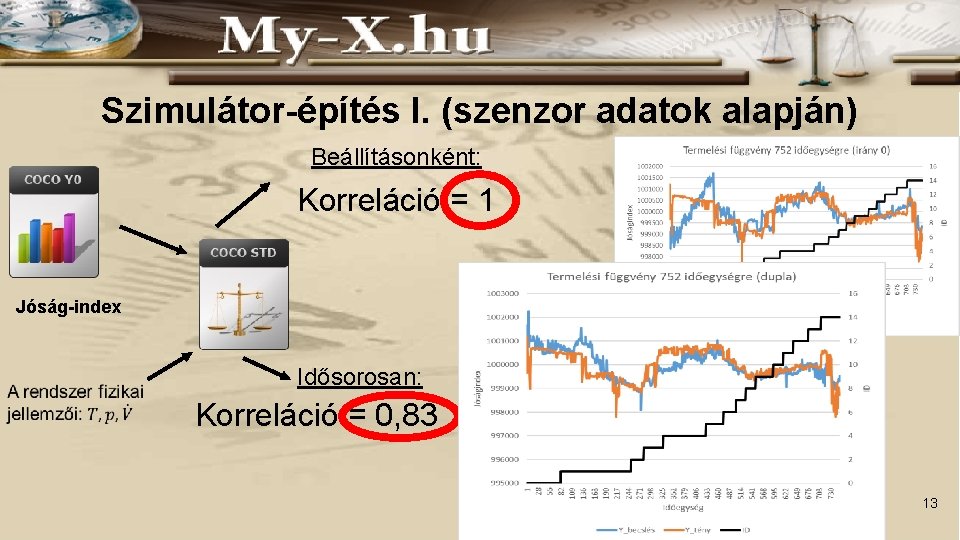

![Szimulátor-építés I. (szenzor adatok alapján) Beállításonként: Korreláció = 1 Jóság-index Idősorosan: Korreláció = 0, Szimulátor-építés I. (szenzor adatok alapján) Beállításonként: Korreláció = 1 Jóság-index Idősorosan: Korreláció = 0,](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-13.jpg)
![Szimulátor-építés II. (spektrális alapon) Beállításonként Korreláció = 0, 87 Jóság-index Spektrális adatok Idősorosan 14 Szimulátor-építés II. (spektrális alapon) Beállításonként Korreláció = 0, 87 Jóság-index Spektrális adatok Idősorosan 14](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-14.jpg)
![Füstgáz – szimulátor (szenzor adatok alapján) Idősoros szimulátor Beállításonkénti szimulátor 15 Füstgáz – szimulátor (szenzor adatok alapján) Idősoros szimulátor Beállításonkénti szimulátor 15](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-15.jpg)
![Füstgáz – szimulátor (spektrális alapon) Idősoros szimulátor Beállításonkénti szimulátor 16 Füstgáz – szimulátor (spektrális alapon) Idősoros szimulátor Beállításonkénti szimulátor 16](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-16.jpg)
![Genetikai potenciál Közvetve módosítható Közvetlenül módosítható Pl. füstgáz hőmérséklete az égőtér tetején Pl. égéslevegő Genetikai potenciál Közvetve módosítható Közvetlenül módosítható Pl. füstgáz hőmérséklete az égőtér tetején Pl. égéslevegő](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-17.jpg)
![Összefoglalás üIdealitás meghatározása üSzenzor adatokra alapozó szimulátor üSpektrális emissziós adatokra alapozó szimulátor üKonzisztens (quasi Összefoglalás üIdealitás meghatározása üSzenzor adatokra alapozó szimulátor üSpektrális emissziós adatokra alapozó szimulátor üKonzisztens (quasi](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-18.jpg)
![Köszönöm a megtisztelő figyelmet! 19 Köszönöm a megtisztelő figyelmet! 19](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-19.jpg)
![Bírálói kérdés I. „Írja, hogy a COCO-Y 0 modellnél azt vette figyelembe, hogy a Bírálói kérdés I. „Írja, hogy a COCO-Y 0 modellnél azt vette figyelembe, hogy a](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-20.jpg)
![Bírálói kérdés II. „Mennyiben módosítana az eredményeken, ha a füstgázkomponensek közül csak a CO Bírálói kérdés II. „Mennyiben módosítana az eredményeken, ha a füstgázkomponensek közül csak a CO](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-21.jpg)
![Bírálói kérdés III/1 „Figyelembe vette-e az emissziómérő válasz idejét? Ez akár perces nagyságrendű is Bírálói kérdés III/1 „Figyelembe vette-e az emissziómérő válasz idejét? Ez akár perces nagyságrendű is](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-22.jpg)
![Bírálói kérdés III/2 Perces (6 -os) késleltetés esetén: A korrelációk (jelképesen) nőnek: Teljes idősor: Bírálói kérdés III/2 Perces (6 -os) késleltetés esetén: A korrelációk (jelképesen) nőnek: Teljes idősor:](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-23.jpg)
![Bírálói kérdés IV/1 „Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség, hogy a mérőrendszeren Bírálói kérdés IV/1 „Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség, hogy a mérőrendszeren](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-24.jpg)
![Bírálói kérdés IV/2 „Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség, hogy a mérőrendszeren Bírálói kérdés IV/2 „Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség, hogy a mérőrendszeren](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-25.jpg)
![Jóság-index II. 26 Jóság-index II. 26](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-26.jpg)
![Ellenőrző mérések I. Jelenség detektálás Pontosság ellenőrzése 27 Ellenőrző mérések I. Jelenség detektálás Pontosság ellenőrzése 27](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-27.jpg)
![Ellenőrző mérések II. 28 Ellenőrző mérések II. 28](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-28.jpg)
- Slides: 28

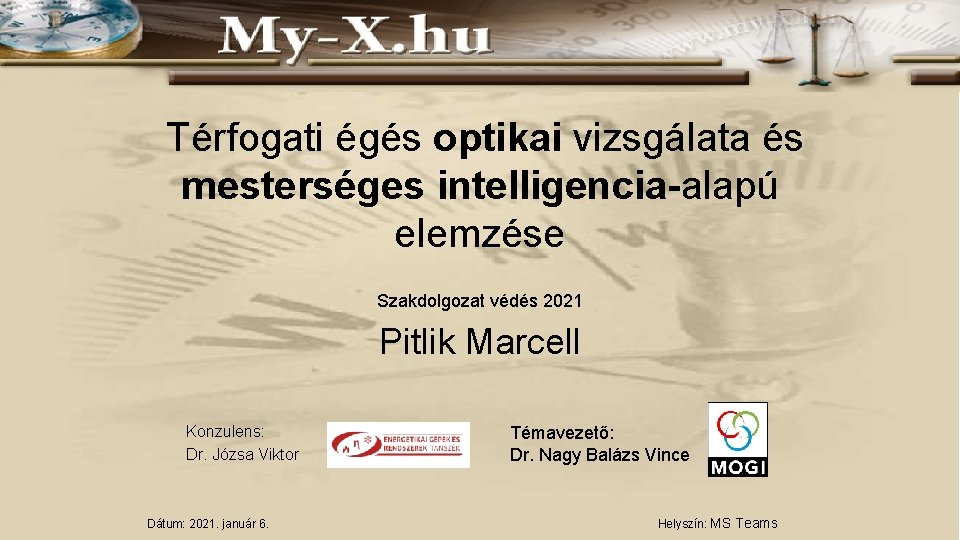

![Térfogati égés optikai vizsgálata és mesterséges intelligenciaalapú elemzése Szakdolgozat védés 2021 Pitlik Marcell Konzulens Térfogati égés optikai vizsgálata és mesterséges intelligencia-alapú elemzése Szakdolgozat védés 2021 Pitlik Marcell Konzulens:](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-1.jpg)
Térfogati égés optikai vizsgálata és mesterséges intelligencia-alapú elemzése Szakdolgozat védés 2021 Pitlik Marcell Konzulens: Dr. Józsa Viktor Dátum: 2021. január 6. Témavezető: Dr. Nagy Balázs Vince Helyszín: MS Teams
![Tartalom Vizsgált rendszer Vizsgált jelenség Elvégzett mérések Adatvagyon Hasonlóságelemzés Jóságindex Szimulátorépítés Genetikai Tartalom • • Vizsgált rendszer Vizsgált jelenség Elvégzett mérések Adatvagyon Hasonlóságelemzés Jóság-index Szimulátor-építés Genetikai](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-2.jpg)
Tartalom • • Vizsgált rendszer Vizsgált jelenség Elvégzett mérések Adatvagyon Hasonlóságelemzés Jóság-index Szimulátor-építés Genetikai potenciál 2
![Előzmények Jelen Múlt Szakdolgozat Jövő Diplomamunka Technológiai igény Kutatások Megoldás Tanulmányok szerző 3 Előzmények Jelen Múlt Szakdolgozat Jövő Diplomamunka Technológiai igény Kutatások Megoldás Tanulmányok szerző 3](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-3.jpg)
Előzmények Jelen Múlt Szakdolgozat Jövő Diplomamunka Technológiai igény Kutatások Megoldás Tanulmányok szerző 3
![A vizsgált rendszer I Tüzelőanyag dízelföldgáz Változtatott paraméterek Légfeleslegtényező Porlasztási levegőmennyiség A vizsgált rendszer I. Tüzelőanyag: dízel/földgáz Változtatott paraméterek: • Légfelesleg-tényező • Porlasztási levegő-mennyiség •](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-4.jpg)

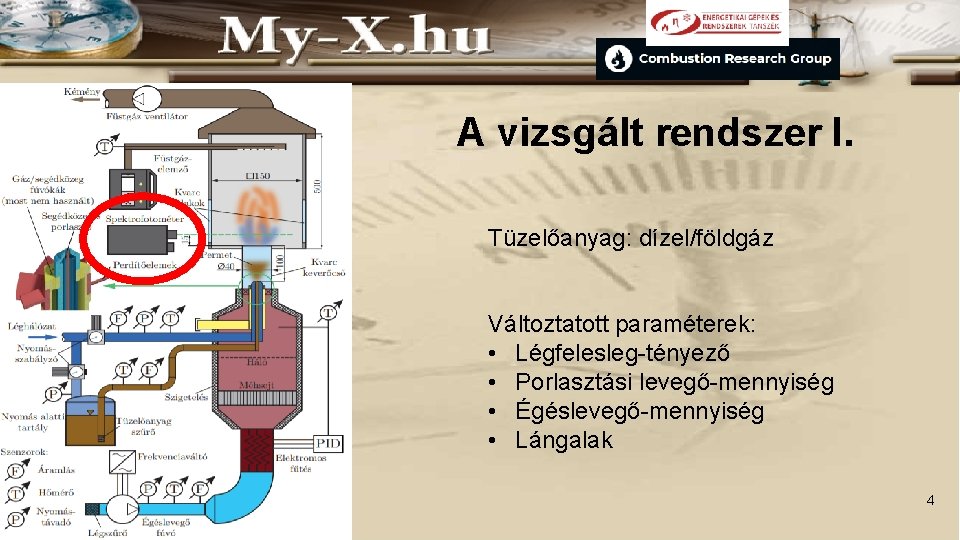

A vizsgált rendszer I. Tüzelőanyag: dízel/földgáz Változtatott paraméterek: • Légfelesleg-tényező • Porlasztási levegő-mennyiség • Égéslevegő-mennyiség • Lángalak 4
![A vizsgált rendszer II 5 A vizsgált rendszer II. 5](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-5.jpg)

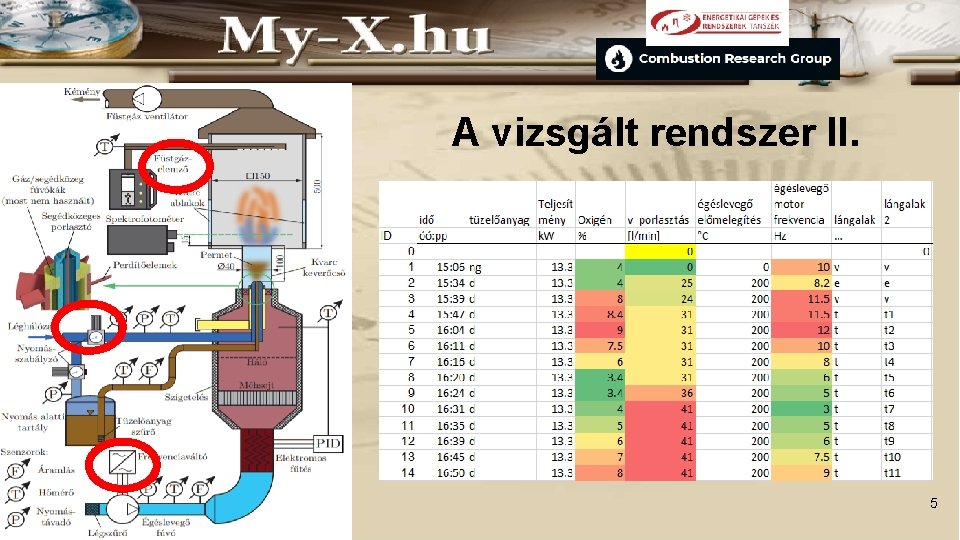

A vizsgált rendszer II. 5
![A vizsgált jelenség Mi is az a térfogati égés 6 A vizsgált jelenség Mi is az a térfogati égés? 6](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-6.jpg)
A vizsgált jelenség Mi is az a térfogati égés? 6
![Elvégzett mérések I UVVISNIR VIS NIR 7 Elvégzett mérések I. UV-VIS-NIR VIS NIR 7](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-7.jpg)
Elvégzett mérések I. UV-VIS-NIR VIS NIR 7
![Elvégzett mérések II 8 Elvégzett mérések II. 8](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-8.jpg)
Elvégzett mérések II. 8
![Elvégzett mérések III 9 Elvégzett mérések III. 9](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-9.jpg)
Elvégzett mérések III. 9

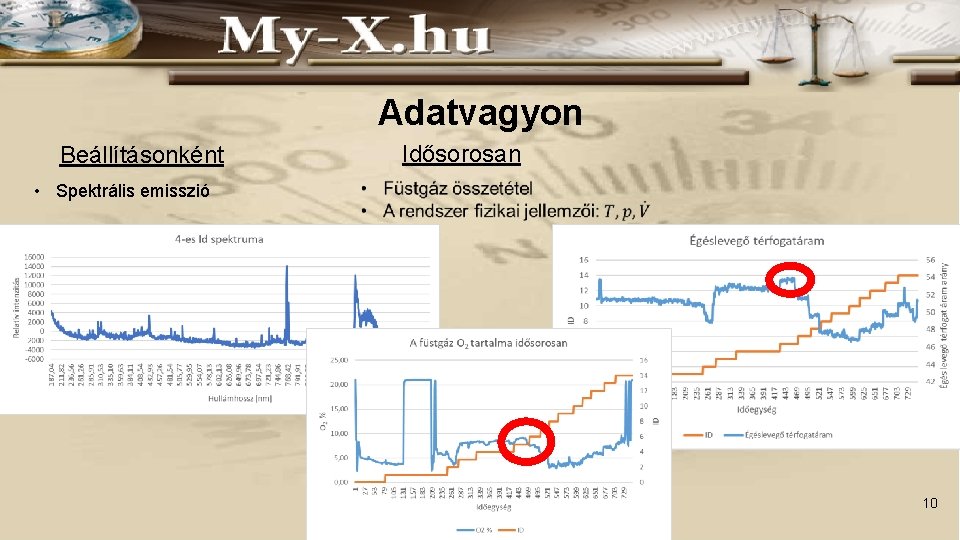

![Adatvagyon Beállításonként Idősorosan Spektrális emisszió 10 Adatvagyon Beállításonként Idősorosan • Spektrális emisszió 10](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-10.jpg)
Adatvagyon Beállításonként Idősorosan • Spektrális emisszió 10
![Hasonlóságelemzés Célja A vizsgált objektumok mért tulajdonságaik alapján való egymáshoz képesti értékelése Hasonlóságelemzés ▫ Célja: A vizsgált objektumok mért tulajdonságaik alapján való egymáshoz képesti értékelése ▫](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-11.jpg)

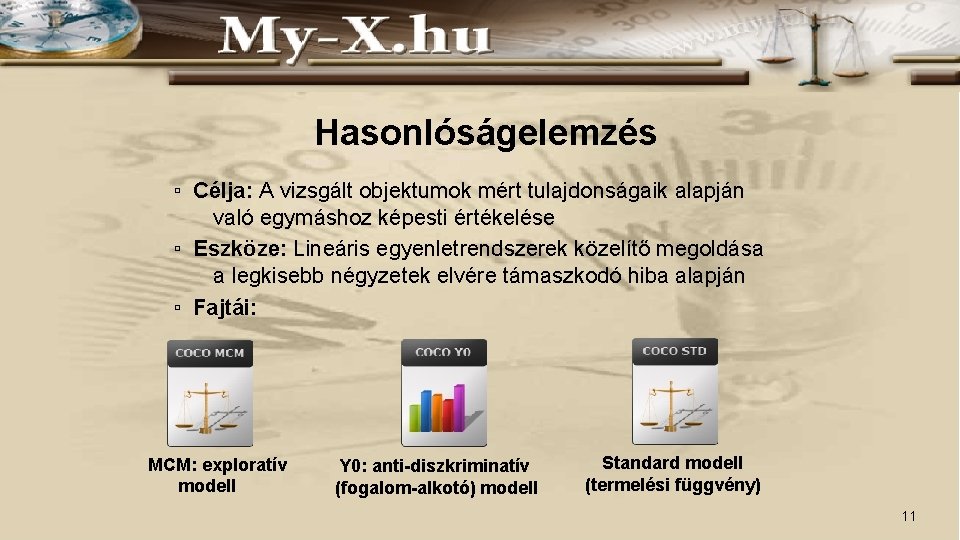

Hasonlóságelemzés ▫ Célja: A vizsgált objektumok mért tulajdonságaik alapján való egymáshoz képesti értékelése ▫ Eszköze: Lineáris egyenletrendszerek közelítő megoldása a legkisebb négyzetek elvére támaszkodó hiba alapján ▫ Fajtái: MCM: exploratív modell Y 0: anti-diszkriminatív (fogalom-alkotó) modell Standard modell (termelési függvény) 11
![Jóságindex Füstgáz összetétel minden komponens minél kevesebb annál ideálisabb 12 Jóság-index Füstgáz összetétel: (minden komponens minél kevesebb, annál ideálisabb) 12](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-12.jpg)

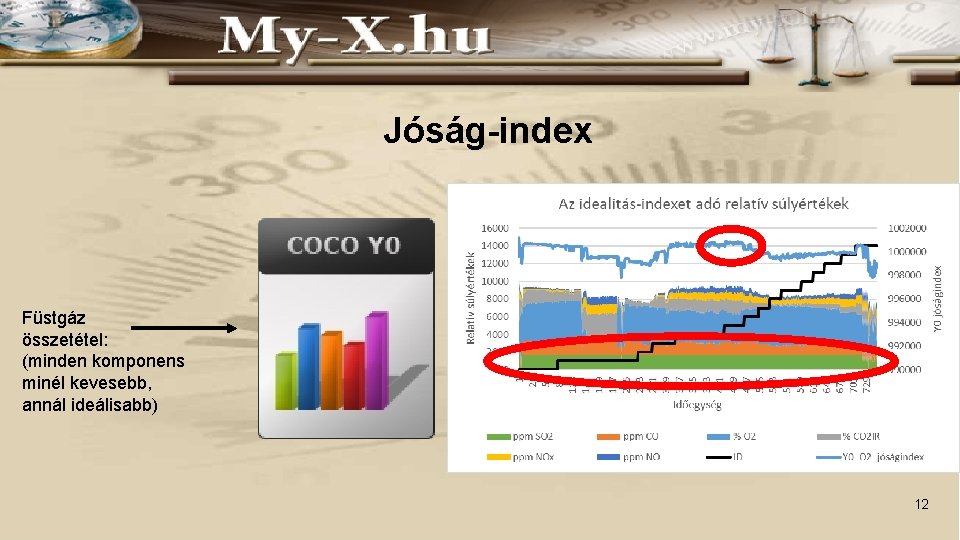

Jóság-index Füstgáz összetétel: (minden komponens minél kevesebb, annál ideálisabb) 12
![Szimulátorépítés I szenzor adatok alapján Beállításonként Korreláció 1 Jóságindex Idősorosan Korreláció 0 Szimulátor-építés I. (szenzor adatok alapján) Beállításonként: Korreláció = 1 Jóság-index Idősorosan: Korreláció = 0,](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-13.jpg)
Szimulátor-építés I. (szenzor adatok alapján) Beállításonként: Korreláció = 1 Jóság-index Idősorosan: Korreláció = 0, 83 13

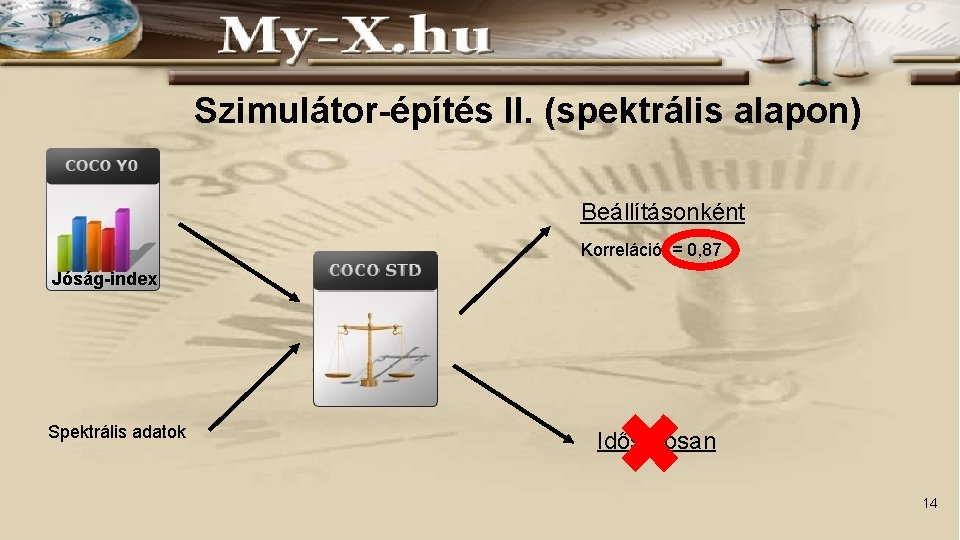

![Szimulátorépítés II spektrális alapon Beállításonként Korreláció 0 87 Jóságindex Spektrális adatok Idősorosan 14 Szimulátor-építés II. (spektrális alapon) Beállításonként Korreláció = 0, 87 Jóság-index Spektrális adatok Idősorosan 14](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-14.jpg)
Szimulátor-építés II. (spektrális alapon) Beállításonként Korreláció = 0, 87 Jóság-index Spektrális adatok Idősorosan 14

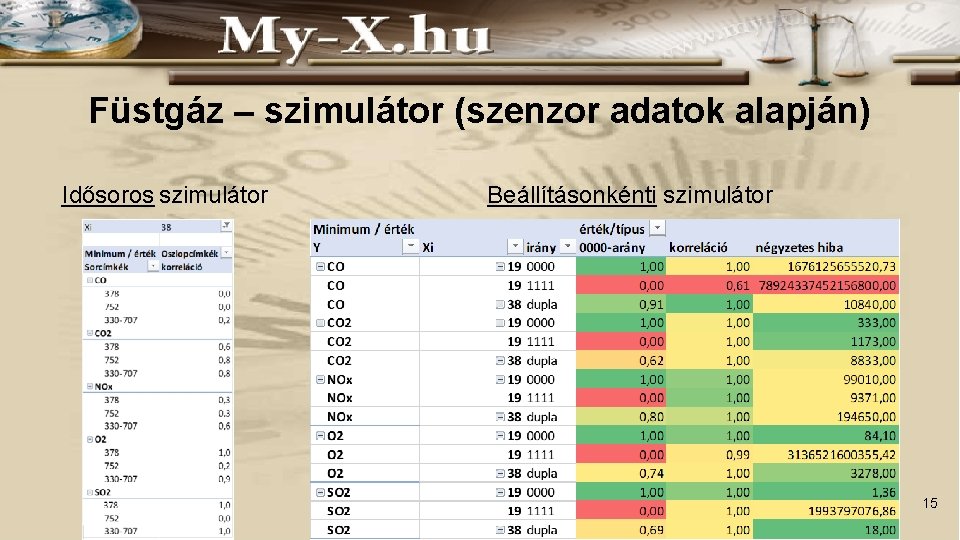

![Füstgáz szimulátor szenzor adatok alapján Idősoros szimulátor Beállításonkénti szimulátor 15 Füstgáz – szimulátor (szenzor adatok alapján) Idősoros szimulátor Beállításonkénti szimulátor 15](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-15.jpg)
Füstgáz – szimulátor (szenzor adatok alapján) Idősoros szimulátor Beállításonkénti szimulátor 15

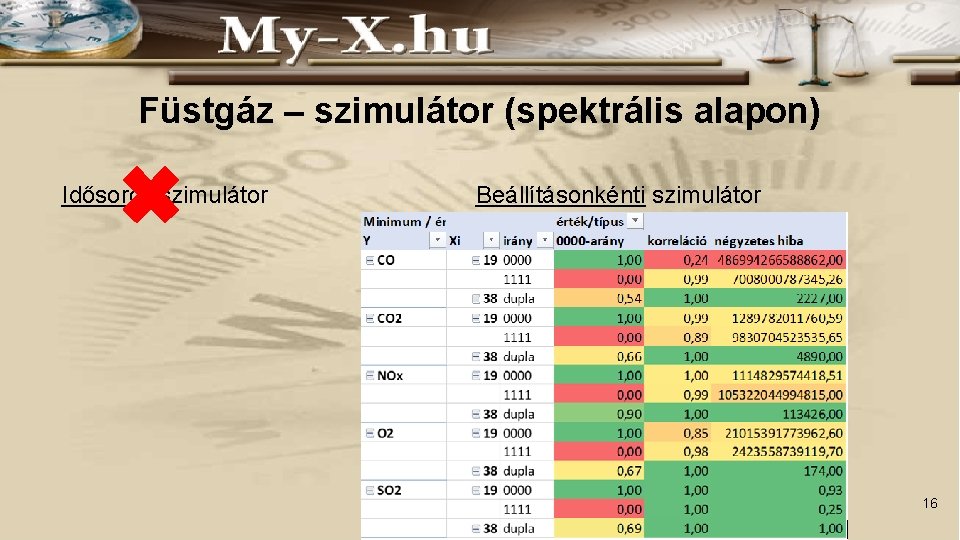

![Füstgáz szimulátor spektrális alapon Idősoros szimulátor Beállításonkénti szimulátor 16 Füstgáz – szimulátor (spektrális alapon) Idősoros szimulátor Beállításonkénti szimulátor 16](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-16.jpg)
Füstgáz – szimulátor (spektrális alapon) Idősoros szimulátor Beállításonkénti szimulátor 16

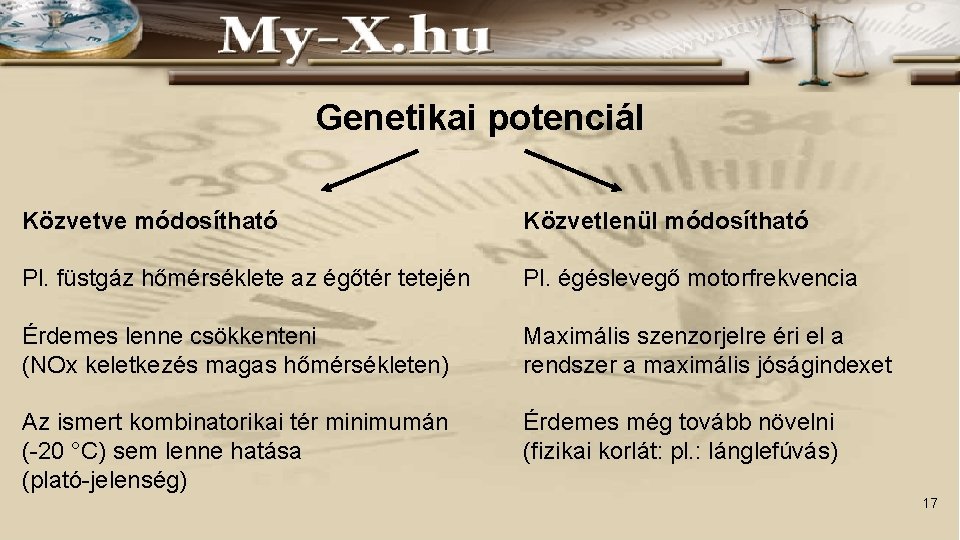

![Genetikai potenciál Közvetve módosítható Közvetlenül módosítható Pl füstgáz hőmérséklete az égőtér tetején Pl égéslevegő Genetikai potenciál Közvetve módosítható Közvetlenül módosítható Pl. füstgáz hőmérséklete az égőtér tetején Pl. égéslevegő](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-17.jpg)
Genetikai potenciál Közvetve módosítható Közvetlenül módosítható Pl. füstgáz hőmérséklete az égőtér tetején Pl. égéslevegő motorfrekvencia Érdemes lenne csökkenteni (NOx keletkezés magas hőmérsékleten) Maximális szenzorjelre éri el a rendszer a maximális jóságindexet Az ismert kombinatorikai tér minimumán (-20 °C) sem lenne hatása (plató-jelenség) Érdemes még tovább növelni (fizikai korlát: pl. : lánglefúvás) 17

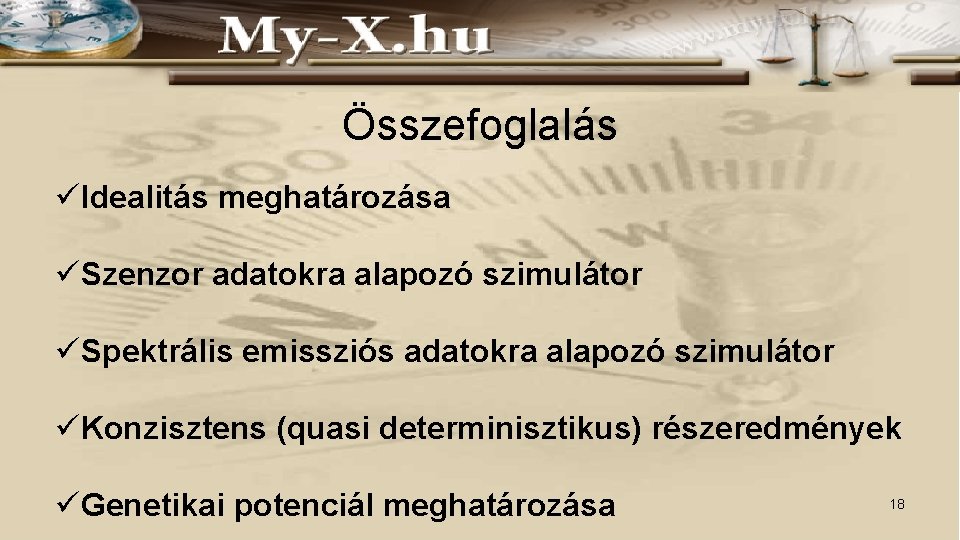

![Összefoglalás üIdealitás meghatározása üSzenzor adatokra alapozó szimulátor üSpektrális emissziós adatokra alapozó szimulátor üKonzisztens quasi Összefoglalás üIdealitás meghatározása üSzenzor adatokra alapozó szimulátor üSpektrális emissziós adatokra alapozó szimulátor üKonzisztens (quasi](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-18.jpg)
Összefoglalás üIdealitás meghatározása üSzenzor adatokra alapozó szimulátor üSpektrális emissziós adatokra alapozó szimulátor üKonzisztens (quasi determinisztikus) részeredmények üGenetikai potenciál meghatározása 18
![Köszönöm a megtisztelő figyelmet 19 Köszönöm a megtisztelő figyelmet! 19](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-19.jpg)
Köszönöm a megtisztelő figyelmet! 19

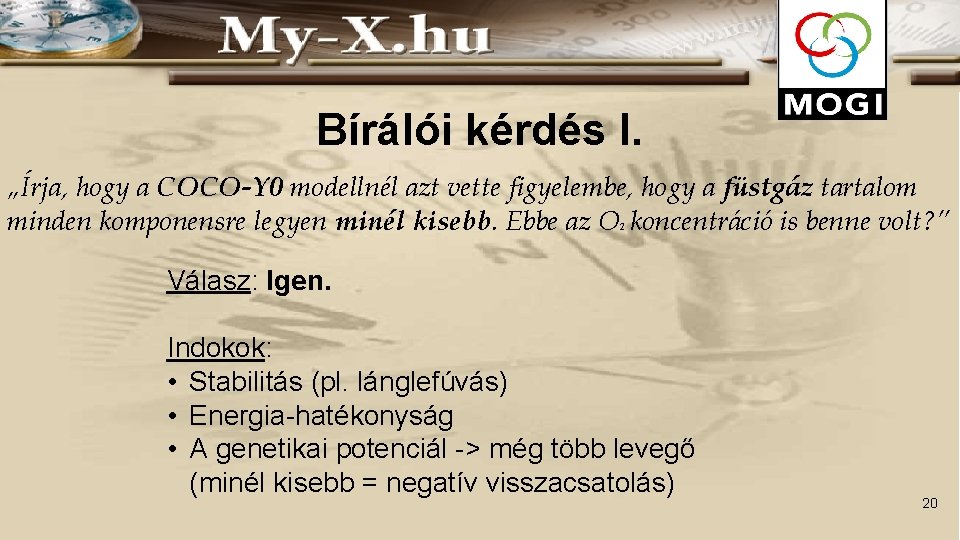

![Bírálói kérdés I Írja hogy a COCOY 0 modellnél azt vette figyelembe hogy a Bírálói kérdés I. „Írja, hogy a COCO-Y 0 modellnél azt vette figyelembe, hogy a](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-20.jpg)
Bírálói kérdés I. „Írja, hogy a COCO-Y 0 modellnél azt vette figyelembe, hogy a füstgáz tartalom minden komponensre legyen minél kisebb. Ebbe az O koncentráció is benne volt? ” 2 Válasz: Igen. Indokok: • Stabilitás (pl. lánglefúvás) • Energia-hatékonyság • A genetikai potenciál -> még több levegő (minél kisebb = negatív visszacsatolás) 20
![Bírálói kérdés II Mennyiben módosítana az eredményeken ha a füstgázkomponensek közül csak a CO Bírálói kérdés II. „Mennyiben módosítana az eredményeken, ha a füstgázkomponensek közül csak a CO](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-21.jpg)

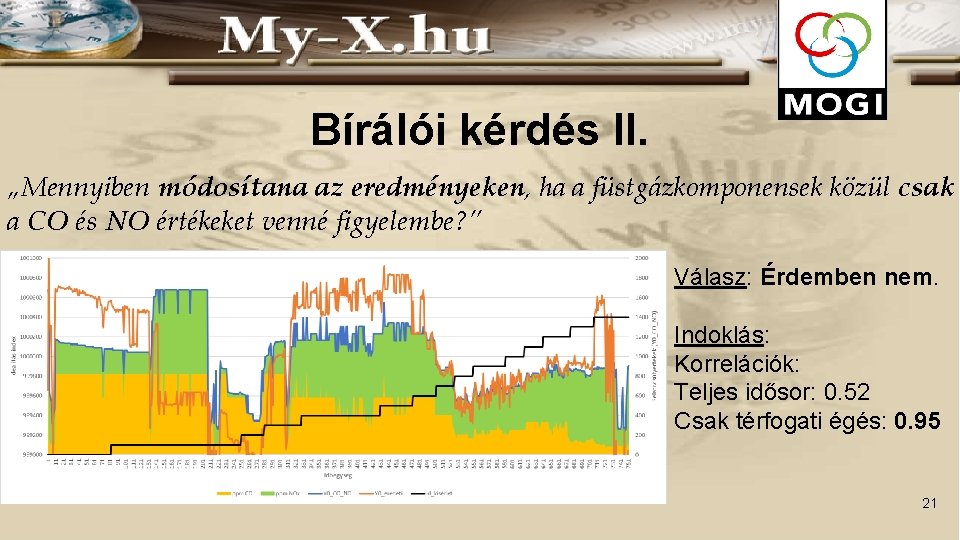

Bírálói kérdés II. „Mennyiben módosítana az eredményeken, ha a füstgázkomponensek közül csak a CO és NO értékeket venné figyelembe? ” Válasz: Érdemben nem. Indoklás: Korrelációk: Teljes idősor: 0. 52 Csak térfogati égés: 0. 95 21

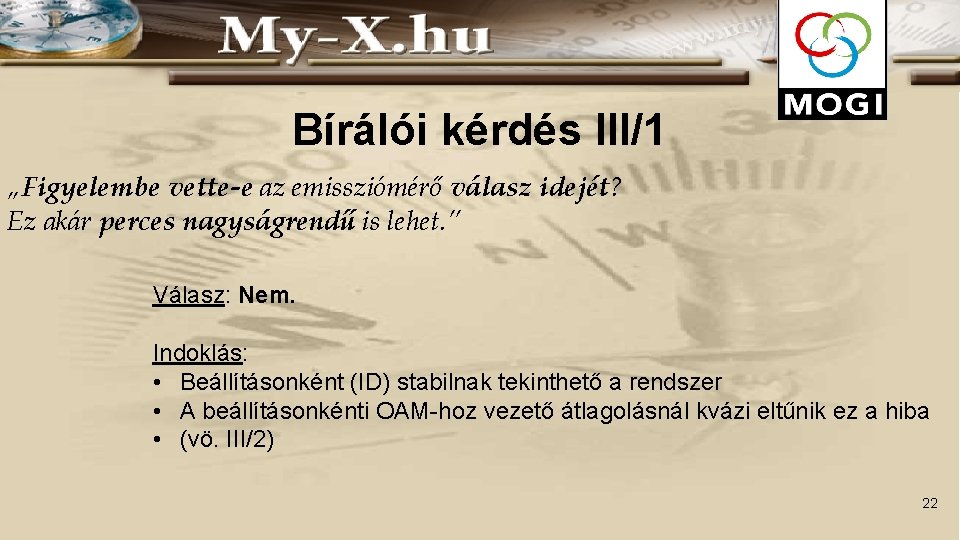

![Bírálói kérdés III1 Figyelembe vettee az emissziómérő válasz idejét Ez akár perces nagyságrendű is Bírálói kérdés III/1 „Figyelembe vette-e az emissziómérő válasz idejét? Ez akár perces nagyságrendű is](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-22.jpg)
Bírálói kérdés III/1 „Figyelembe vette-e az emissziómérő válasz idejét? Ez akár perces nagyságrendű is lehet. ” Válasz: Nem. Indoklás: • Beállításonként (ID) stabilnak tekinthető a rendszer • A beállításonkénti OAM-hoz vezető átlagolásnál kvázi eltűnik ez a hiba • (vö. III/2) 22
![Bírálói kérdés III2 Perces 6 os késleltetés esetén A korrelációk jelképesen nőnek Teljes idősor Bírálói kérdés III/2 Perces (6 -os) késleltetés esetén: A korrelációk (jelképesen) nőnek: Teljes idősor:](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-23.jpg)

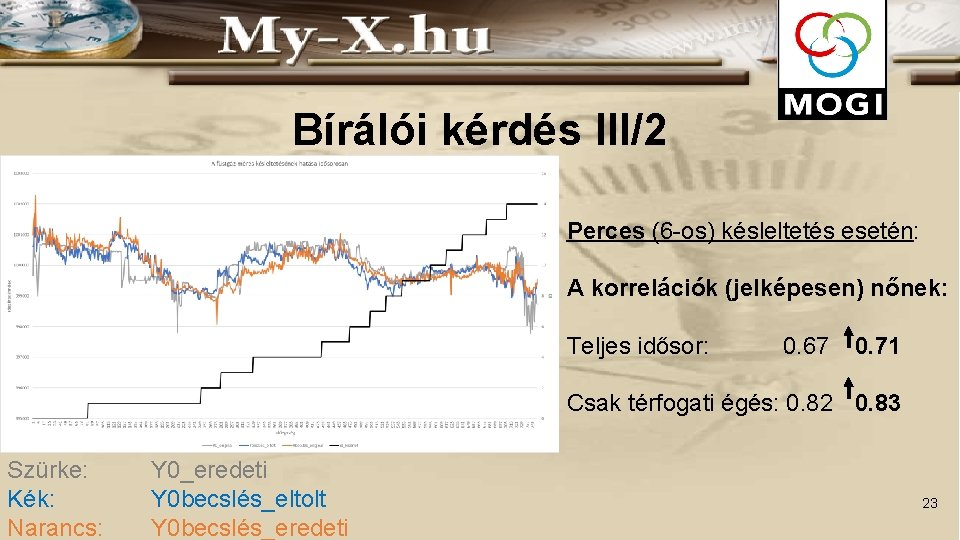

Bírálói kérdés III/2 Perces (6 -os) késleltetés esetén: A korrelációk (jelképesen) nőnek: Teljes idősor: 0. 67 0. 71 Csak térfogati égés: 0. 82 0. 83 Szürke: Kék: Narancs: Y 0_eredeti Y 0 becslés_eltolt Y 0 becslés_eredeti 23

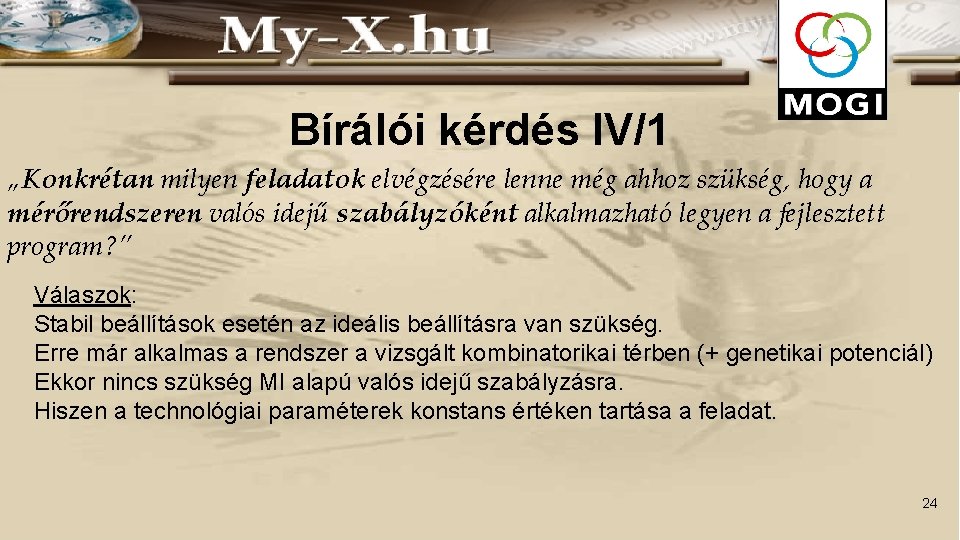

![Bírálói kérdés IV1 Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség hogy a mérőrendszeren Bírálói kérdés IV/1 „Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség, hogy a mérőrendszeren](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-24.jpg)
Bírálói kérdés IV/1 „Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség, hogy a mérőrendszeren valós idejű szabályzóként alkalmazható legyen a fejlesztett program? ” Válaszok: Stabil beállítások esetén az ideális beállításra van szükség. Erre már alkalmas a rendszer a vizsgált kombinatorikai térben (+ genetikai potenciál) Ekkor nincs szükség MI alapú valós idejű szabályzásra. Hiszen a technológiai paraméterek konstans értéken tartása a feladat. 24

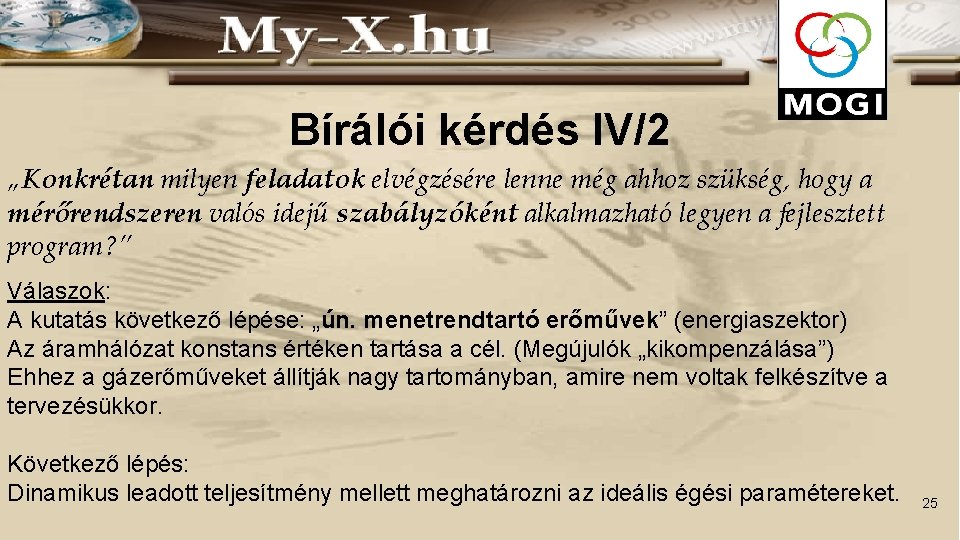

![Bírálói kérdés IV2 Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség hogy a mérőrendszeren Bírálói kérdés IV/2 „Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség, hogy a mérőrendszeren](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-25.jpg)
Bírálói kérdés IV/2 „Konkrétan milyen feladatok elvégzésére lenne még ahhoz szükség, hogy a mérőrendszeren valós idejű szabályzóként alkalmazható legyen a fejlesztett program? ” Válaszok: A kutatás következő lépése: „ún. menetrendtartó erőművek” (energiaszektor) Az áramhálózat konstans értéken tartása a cél. (Megújulók „kikompenzálása”) Ehhez a gázerőműveket állítják nagy tartományban, amire nem voltak felkészítve a tervezésükkor. Következő lépés: Dinamikus leadott teljesítmény mellett meghatározni az ideális égési paramétereket. 25

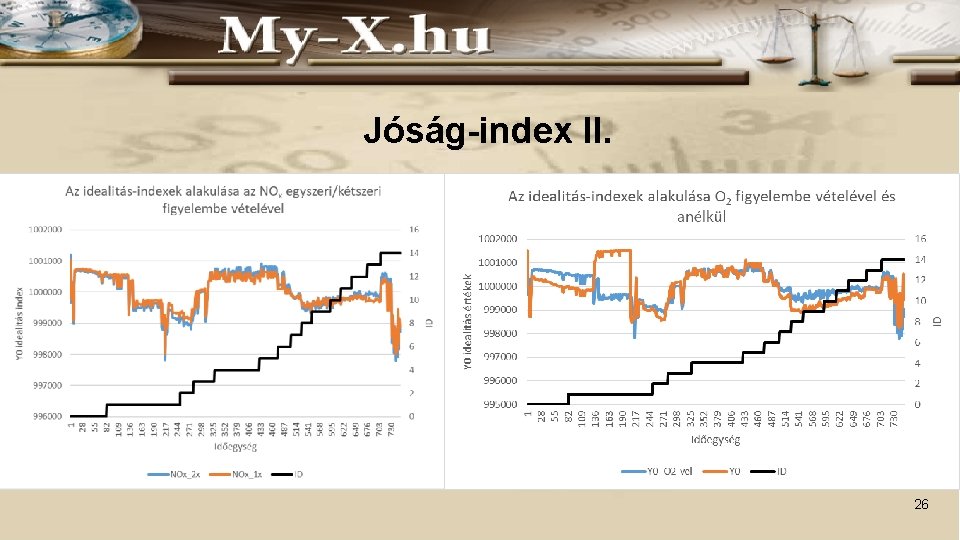

![Jóságindex II 26 Jóság-index II. 26](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-26.jpg)
Jóság-index II. 26
![Ellenőrző mérések I Jelenség detektálás Pontosság ellenőrzése 27 Ellenőrző mérések I. Jelenség detektálás Pontosság ellenőrzése 27](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-27.jpg)

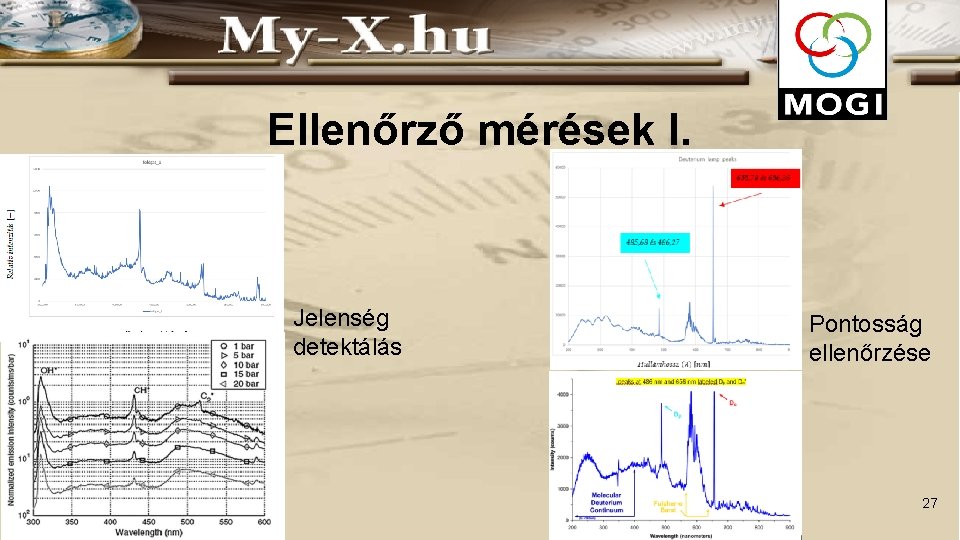

Ellenőrző mérések I. Jelenség detektálás Pontosság ellenőrzése 27

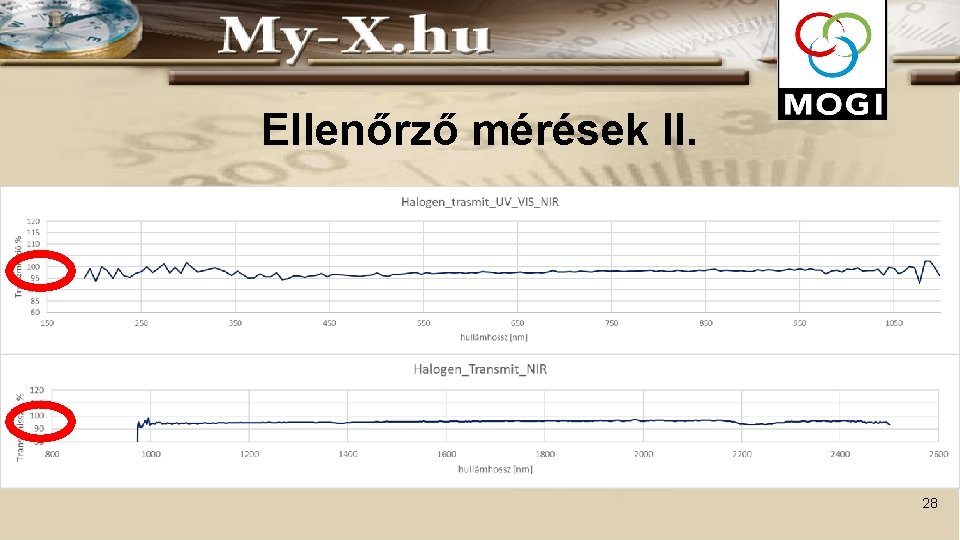

![Ellenőrző mérések II 28 Ellenőrző mérések II. 28](https://slidetodoc.com/presentation_image_h2/b12d8c077085c361ac05ce381721ab27/image-28.jpg)
