Prezentációtechnikai eszközök I. Optikai képmegjelenítők

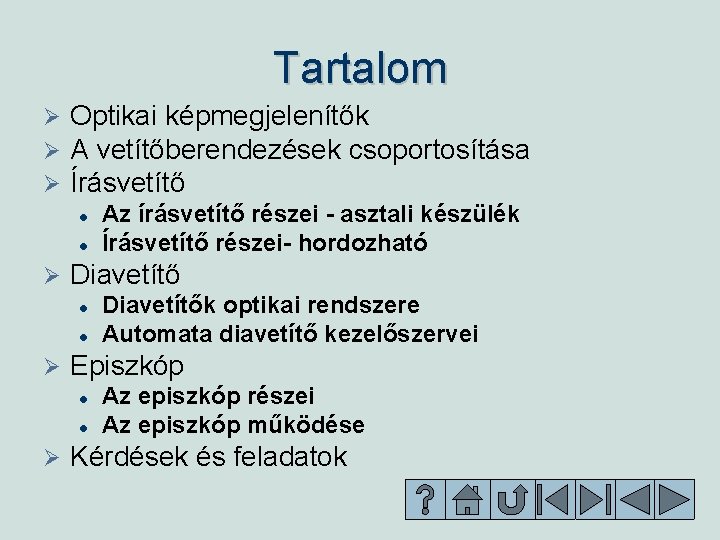

Tartalom Ø Ø Ø Optikai képmegjelenítők A vetítőberendezések csoportosítása Írásvetítő l l Ø Diavetítők optikai rendszere Automata diavetítő kezelőszervei Episzkóp l l Ø Az írásvetítő részei - asztali készülék Írásvetítő részei- hordozható Az episzkóp részei Az episzkóp működése Kérdések és feladatok

Súgó Következő dia Előző dia Utolsó dia Első dia Tartalom Visszatérés Súgó

Optikai képmegjelenítők (vetítőberendezések) Fényforrással és optikai rendszerrel ellátott készülékek, amelyek átlátszó v. nem átlátszó tárgyak, kivetítésére alkalmasak. Több fajtájuk létezik, közel azonos működési elvvel. Ø Működési alapelv Ø l l Ø Valamennyi típus lehetőleg pontszerű fényforrásból fénygyűjtőrendszeren keresztül megvilágítja a kivetítendő tárgyat (papírkép, diakép, mozifilm stb. ). A fénysugarak ezután vetítő lencserendszeren (objektív) haladnak át. Az objektív által előállított kép vetítőernyőn jelenik meg. A kivetítendő információhordozó anyaga, adagolása különböző. Szerkezeti felépítésük sokféle.

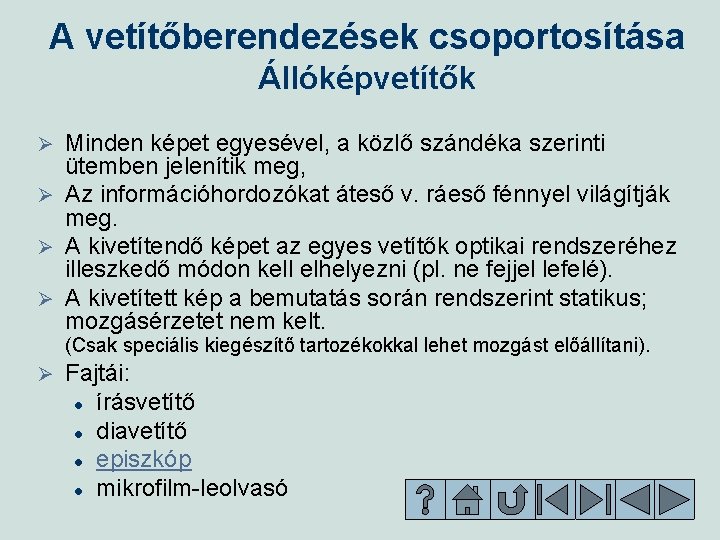

A vetítőberendezések csoportosítása Állóképvetítők Minden képet egyesével, a közlő szándéka szerinti ütemben jelenítik meg, Ø Az információhordozókat áteső v. ráeső fénnyel világítják meg. Ø A kivetítendő képet az egyes vetítők optikai rendszeréhez illeszkedő módon kell elhelyezni (pl. ne fejjel lefelé). Ø A kivetített kép a bemutatás során rendszerint statikus; mozgásérzetet nem kelt. Ø (Csak speciális kiegészítő tartozékokkal lehet mozgást előállítani). Ø Fajtái: l írásvetítő l diavetítő l episzkóp l mikrofilm-leolvasó

A vetítőberendezések csoportosítása Mozgóképvetítők A mozgás érzékeltetését az állóképek (fázisképek) sorozatának megfelelő sebességű megjelenítésével érik el. Ø Képsebesség/képfrekvencia mértékegysége: kép/sec Ø Képfrekvencia értékek l 12 kép/sec l 16– 18 kép/sec l 24 kép/sec l 25 kép/sec Ø Eszközei: Ø l l mozgófilm-vetítők videoprojektorok nem teljesen folyamatos mozgás amatőr filmtechnika keskenyfilm, mozifilm televízió (50 félkép/sec)

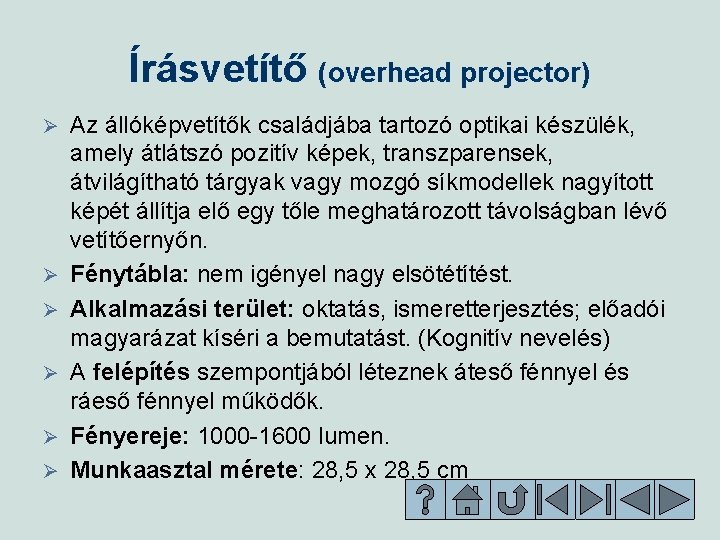

Írásvetítő (overhead projector) Ø Ø Ø Az állóképvetítők családjába tartozó optikai készülék, amely átlátszó pozitív képek, transzparensek, átvilágítható tárgyak vagy mozgó síkmodellek nagyított képét állítja elő egy tőle meghatározott távolságban lévő vetítőernyőn. Fénytábla: nem igényel nagy elsötétítést. Alkalmazási terület: oktatás, ismeretterjesztés; előadói magyarázat kíséri a bemutatást. (Kognitív nevelés) A felépítés szempontjából léteznek áteső fénnyel és ráeső fénnyel működők. Fényereje: 1000 -1600 lumen. Munkaasztal mérete: 28, 5 x 28, 5 cm

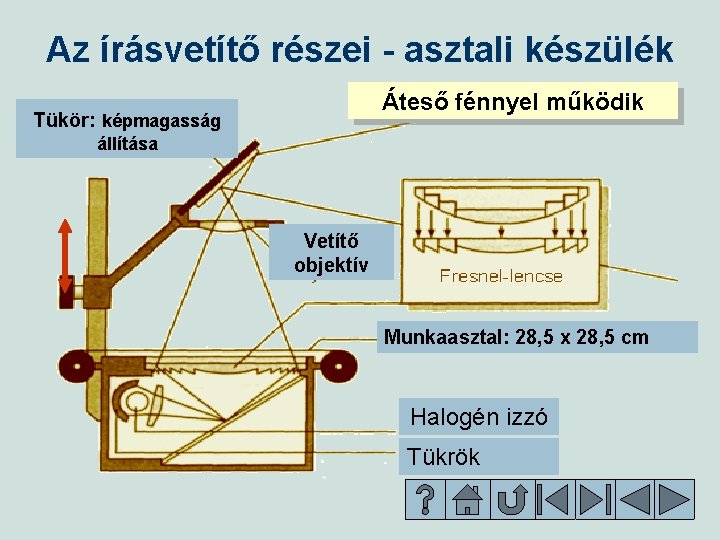

Az írásvetítő részei - asztali készülék Áteső fénnyel működik Tükör: képmagasság állítása Vetítő objektív Munkaasztal: 28, 5 x 28, 5 cm Halogén izzó Tükrök

Írásvetítő részei- hordozható Ráeső (visszavert) fénnyel működő írásvetítő tükör Vetítőfej beépített ventillátoros hűtés Izzó (tartalék is lehet) vetítő objektív élességállítás lecsukható tartókar fényvisszaverő, irányító felület: munkaasztal (tükörlencse) fólia helye

Diavetítő Az állóképvetítők családjába tartozó optikai készülék, amely filmszalagra rögzített átlátszó képek, diaképek nagyított képét állítja elő áteső fényű megvilágítással. Ø Részei: Ø l l Optikai rendszer – izzó, kondenzor, hőszűrő, objektív Diaképváltó mechanizmus • Kézi adagolás (tekercses, keretes, mesedia vetítő) • Félautomata – a keretbe foglalt diaképek tarban vannak; a távkapcsoló kézzel működtethető • Automata – a keretbe foglalt diaképek tárban vannak; a léptetés automatizálható (időkapcsoló, szinkronrendszer) l Hűtőrendszer – ventillátoros hűtés

Diavetítők optikai rendszere kondenzor lencsepár diakép izzó vetítő objektív hőszűrő üveg vetített kép

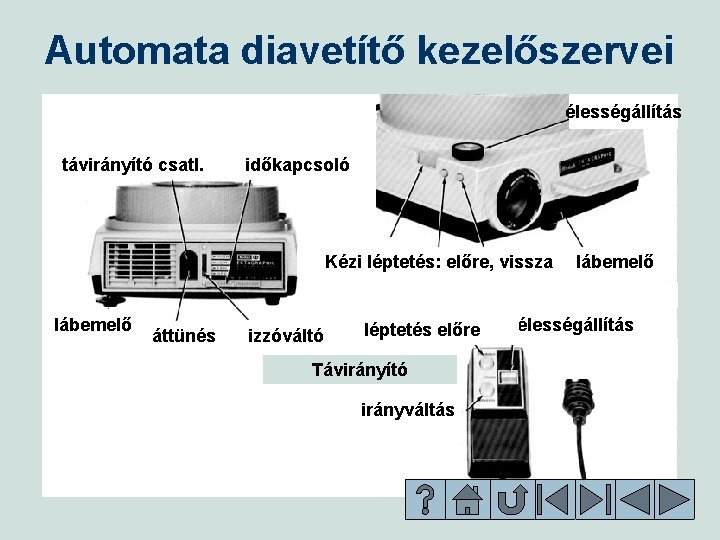

Automata diavetítő kezelőszervei élességállítás távirányító csatl. időkapcsoló Kézi léptetés: előre, vissza lábemelő áttünés izzóváltó léptetés előre Távirányító irányváltás lábemelő élességállítás

Episzkóp Ø Az állóképvetítők családjába tartozó optikai készülék, amely nem átlátszó - többnyire papírra készült - képek és szövegek, kisebb méretű lapos tárgyak nagyított képét állítja elő. • Előnye: közvetlen kivetítés, nem kell szkennelni, fényképezni. • Hátrányai: drága, nagy elsötétítést igényel.

Az episzkóp jellemzői A kivetítendő anyag elhelyezésére a vetítőasztal szolgál, amely egy emelőkar segítségével mozgatható. Ø Teljes A 4 -es lapok, át nem látszó felületek kivetítése. A munkafelület mérete 28, 5 cm x 28, 5 cm; Ø Jellemzők Előnye: közvetlen kivetítés, nem kell Ø l l l l pl. : szkennelni, fényképezni 3 lencsés összetett objektív, 3 -8 x nagyítás Hátrányai: drága, nagy elsötétítést igényel. 4 x 360 W/84 V halogén izzó, 400 lumen fényerő, Trapézkorrekció Elektronikus tápegység Súlya kb. 15 -20 kg;

Az episzkóp részei Az episzkóp a kivetítendő képről visszavert fény segítségével működik, ez magyarázza gyenge fényteljesítményét. Az izzók közvetlenül és gömbtükör segítségével világítják meg a képet. A képről visszaverődő fénysugarat egy síktükör továbbítja a viszonylag nagy átmérőjű objektívbe. Tárgyasztal fedél (üveglap) halogén izzók (4 db) objektív vetítőtükör ventillátor

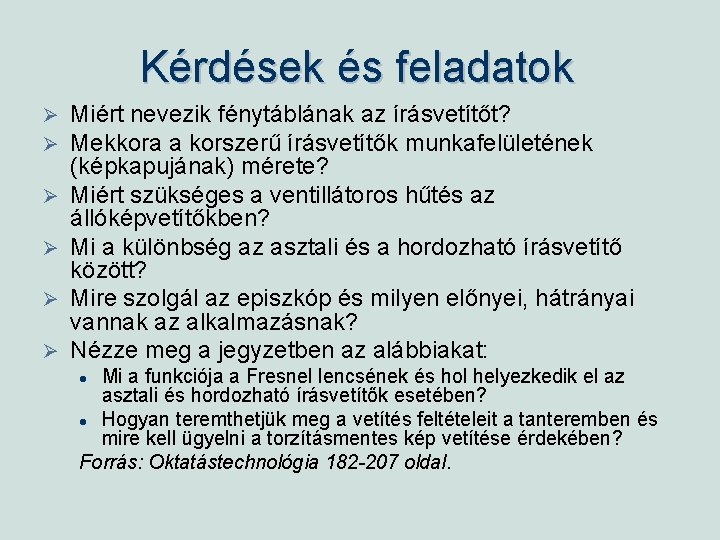

Kérdések és feladatok Ø Ø Ø Miért nevezik fénytáblának az írásvetítőt? Mekkora a korszerű írásvetítők munkafelületének (képkapujának) mérete? Miért szükséges a ventillátoros hűtés az állóképvetítőkben? Mi a különbség az asztali és a hordozható írásvetítő között? Mire szolgál az episzkóp és milyen előnyei, hátrányai vannak az alkalmazásnak? Nézze meg a jegyzetben az alábbiakat: Mi a funkciója a Fresnel lencsének és hol helyezkedik el az asztali és hordozható írásvetítők esetében? l Hogyan teremthetjük meg a vetítés feltételeit a tanteremben és mire kell ügyelni a torzításmentes kép vetítése érdekében? Forrás: Oktatástechnológia 182 -207 oldal. l
