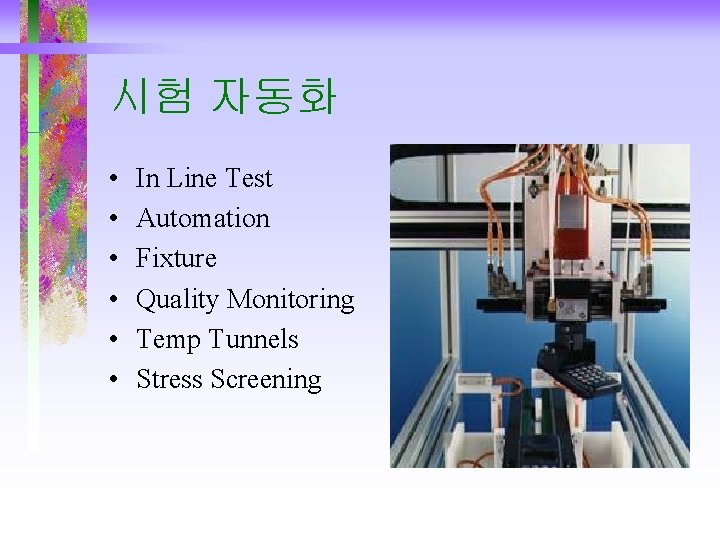

시험 자동화 • • • In Line Test Automation Fixture Quality Monitoring Temp Tunnels

Slides: 19

Download presentation

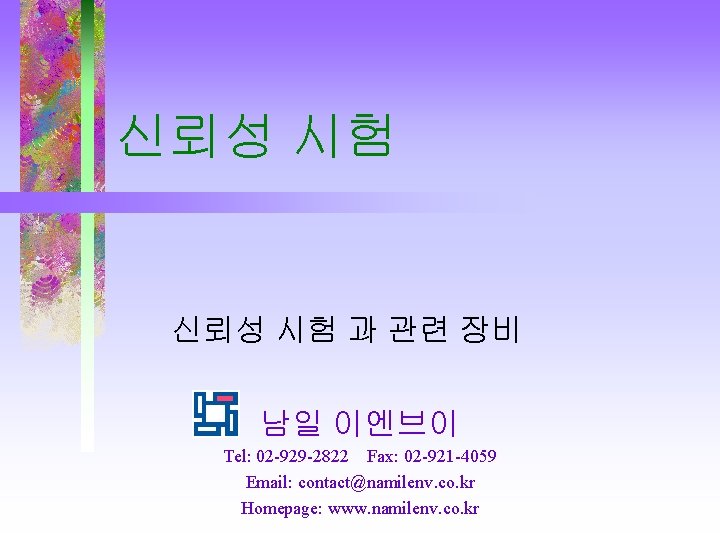

신뢰성 시험 신뢰성 시험 과 관련 장비 남일 이엔브이 Tel: 02 -929 -2822 Fax: 02 -921 -4059 Email: contact@namilenv. co. kr Homepage: www. namilenv. co. kr

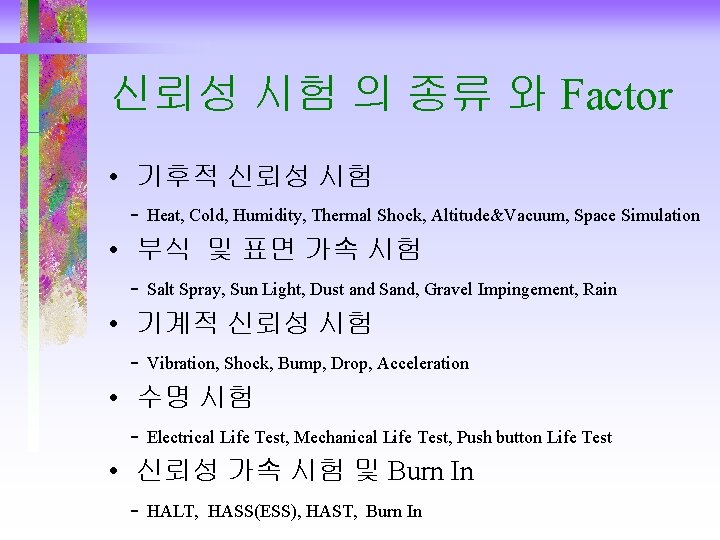

신뢰성 시험 의 종류 와 Factor • 기후적 신뢰성 시험 - Heat, Cold, Humidity, Thermal Shock, Altitude&Vacuum, Space Simulation • 부식 및 표면 가속 시험 - Salt Spray, Sun Light, Dust and Sand, Gravel Impingement, Rain • 기계적 신뢰성 시험 - Vibration, Shock, Bump, Drop, Acceleration • 수명 시험 - Electrical Life Test, Mechanical Life Test, Push button Life Test • 신뢰성 가속 시험 및 Burn In - HALT, HASS(ESS), HAST, Burn In

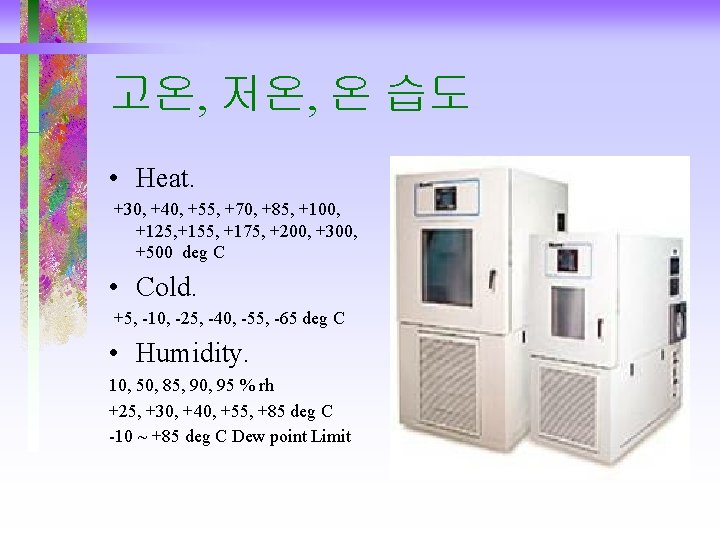

고온, 저온, 온 습도 • Heat. +30, +40, +55, +70, +85, +100, +125, +155, +175, +200, +300, +500 deg C • Cold. +5, -10, -25, -40, -55, -65 deg C • Humidity. 10, 50, 85, 90, 95 % rh +25, +30, +40, +55, +85 deg C -10 ~ +85 deg C Dew point Limit

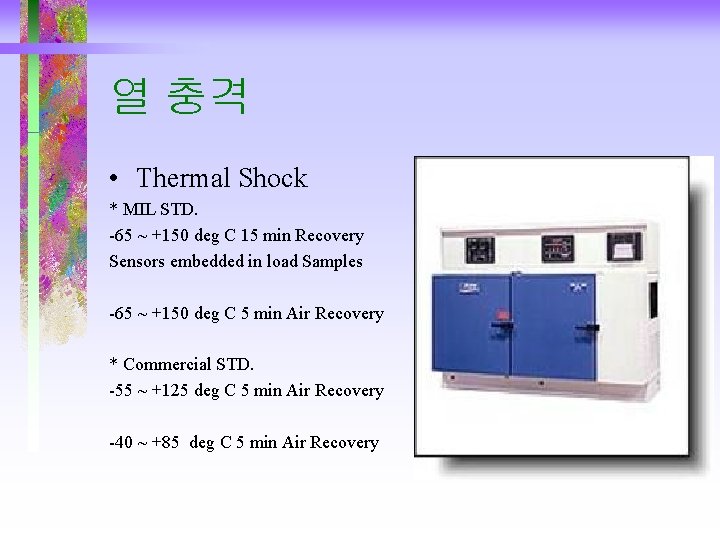

열 충격 • Thermal Shock * MIL STD. -65 ~ +150 deg C 15 min Recovery Sensors embedded in load Samples -65 ~ +150 deg C 5 min Air Recovery * Commercial STD. -55 ~ +125 deg C 5 min Air Recovery -40 ~ +85 deg C 5 min Air Recovery

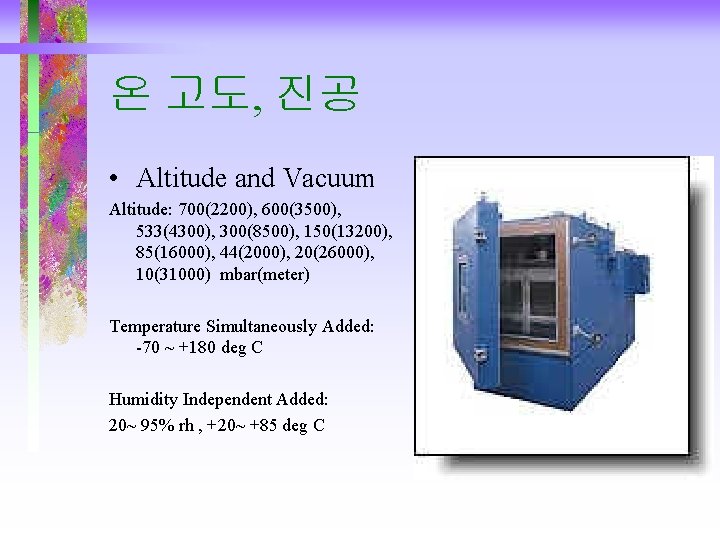

온 고도, 진공 • Altitude and Vacuum Altitude: 700(2200), 600(3500), 533(4300), 300(8500), 150(13200), 85(16000), 44(2000), 20(26000), 10(31000) mbar(meter) Temperature Simultaneously Added: -70 ~ +180 deg C Humidity Independent Added: 20~ 95% rh , +20~ +85 deg C

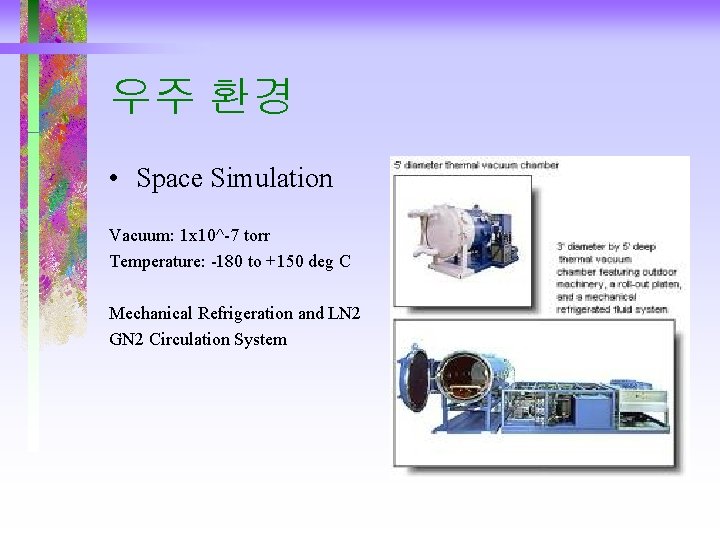

우주 환경 • Space Simulation Vacuum: 1 x 10^-7 torr Temperature: -180 to +150 deg C Mechanical Refrigeration and LN 2 GN 2 Circulation System

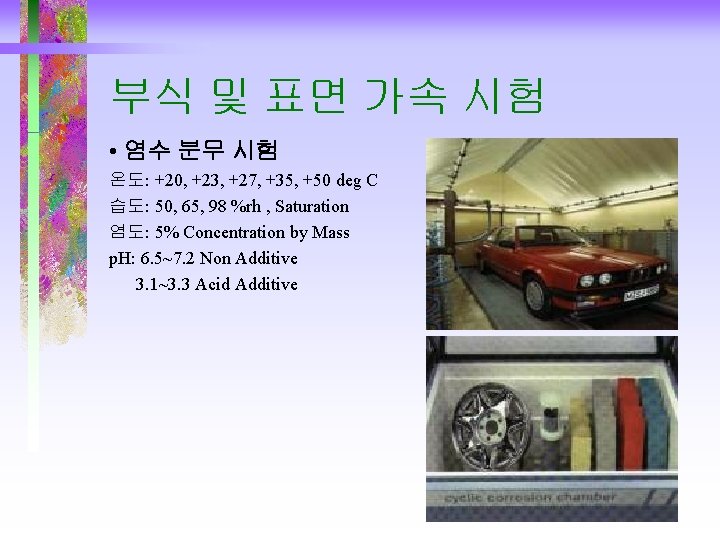

부식 및 표면 가속 시험 • 염수 분무 시험 온도: +20, +23, +27, +35, +50 deg C 습도: 50, 65, 98 %rh , Saturation 염도: 5% Concentration by Mass p. H: 6. 5~7. 2 Non Additive 3. 1~3. 3 Acid Additive

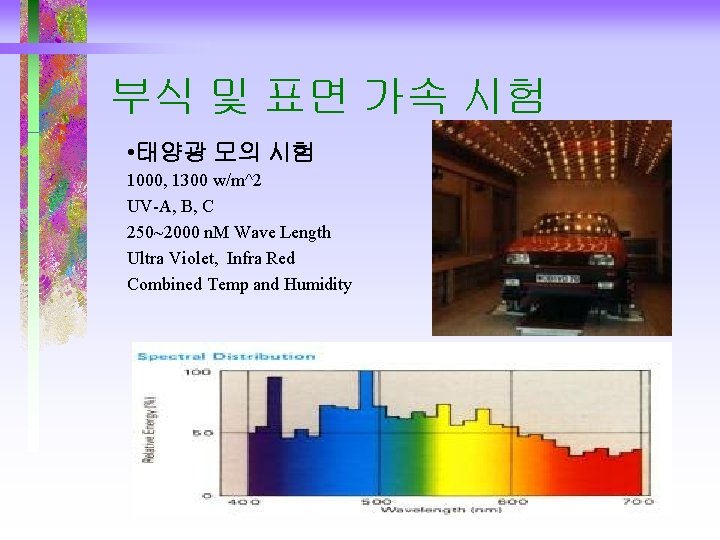

부식 및 표면 가속 시험 • 태양광 모의 시험 1000, 1300 w/m^2 UV-A, B, C 250~2000 n. M Wave Length Ultra Violet, Infra Red Combined Temp and Humidity

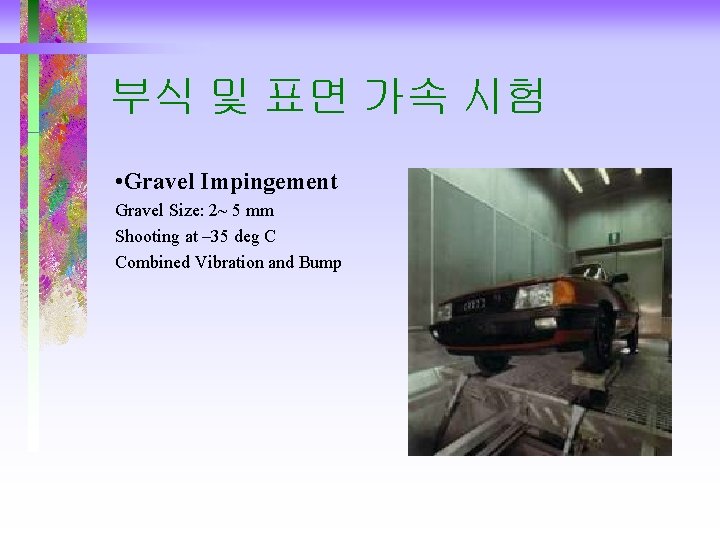

부식 및 표면 가속 시험 • Gravel Impingement Gravel Size: 2~ 5 mm Shooting at – 35 deg C Combined Vibration and Bump

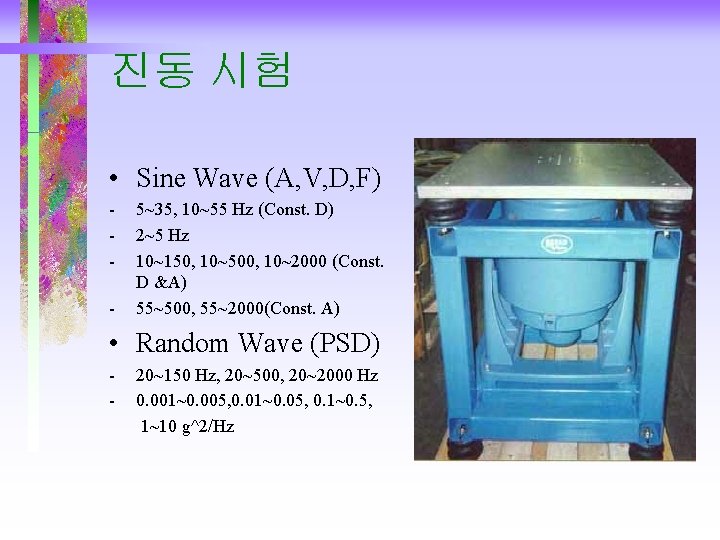

진동 시험 • Sine Wave (A, V, D, F) - 5~35, 10~55 Hz (Const. D) 2~5 Hz 10~150, 10~500, 10~2000 (Const. D &A) 55~500, 55~2000(Const. A) • Random Wave (PSD) - 20~150 Hz, 20~500, 20~2000 Hz - 0. 001~0. 005, 0. 01~0. 05, 0. 1~0. 5, 1~10 g^2/Hz

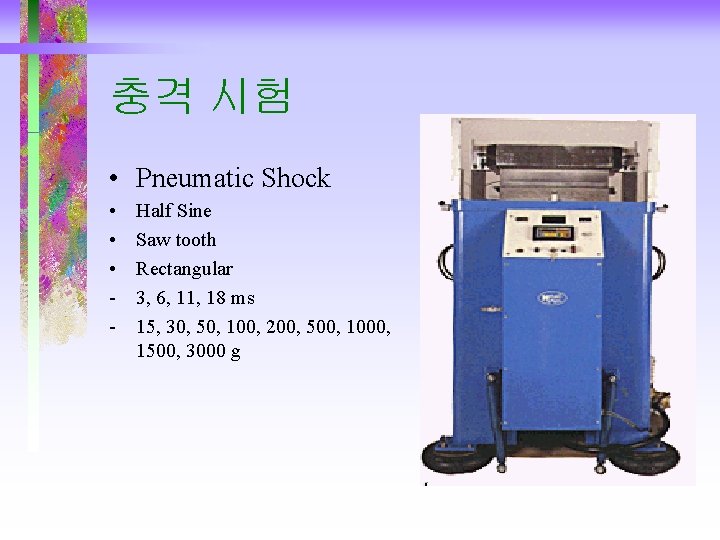

충격 시험 • Pneumatic Shock • • • - Half Sine Saw tooth Rectangular 3, 6, 11, 18 ms 15, 30, 50, 100, 200, 500, 1000, 1500, 3000 g

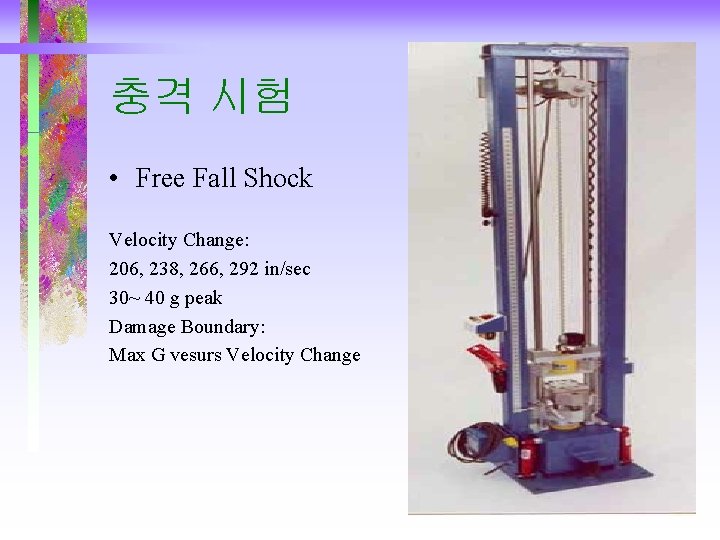

충격 시험 • Free Fall Shock Velocity Change: 206, 238, 266, 292 in/sec 30~ 40 g peak Damage Boundary: Max G vesurs Velocity Change
