Technologie – Lícování I

Výukový materiál Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0608 Šablona: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Číslo materiálu: 03_01_32_INOVACE_6

Lícování I Předmět: Technologie Ročník: 1. Jméno autora: Ing. Leopold Voharek Škola: SPŠ Hranice Anotace: vstup do problematiky lícování, objasnění pojmů Klíčová slova: lícování, tolerance, lícovací soustava Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Leopold Voharek Financováno z ESF a státního rozpočtu ČR.

Lícování Základní terminologie Lícování je všeobecné označení pro přesnost obrobení navzájem spojovaných součástí a pro jejich vzájemný vztah daný vůlí nebo přesahem Význam lícování : Nelze vyrobit součást s absolutní přesností daných rozměrů. nepřesnosti jsou způsobovány jednak nástroji, nářadím a stroji, které v průběhu používání ztrácejí na přesnosti, jednak chybami pracovníka a dalšími vlivy.

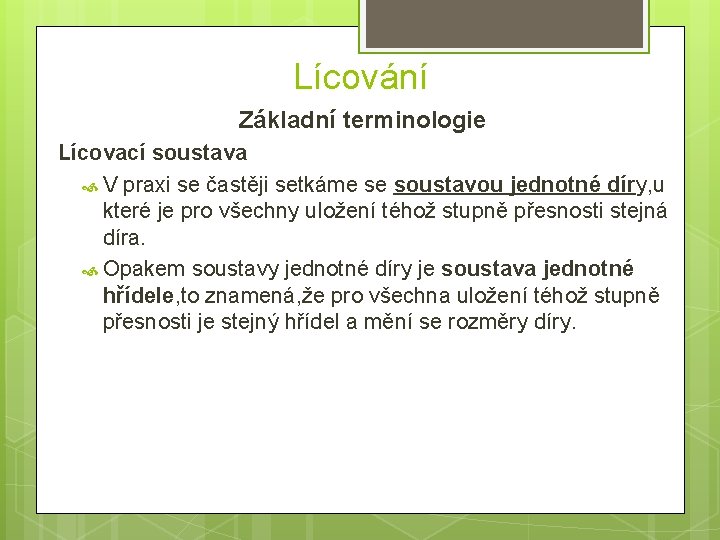

Lícování Základní terminologie Lícovací soustava V praxi se častěji setkáme se soustavou jednotné díry, u které je pro všechny uložení téhož stupně přesnosti stejná díra. Opakem soustavy jednotné díry je soustava jednotné hřídele, to znamená, že pro všechna uložení téhož stupně přesnosti je stejný hřídel a mění se rozměry díry.

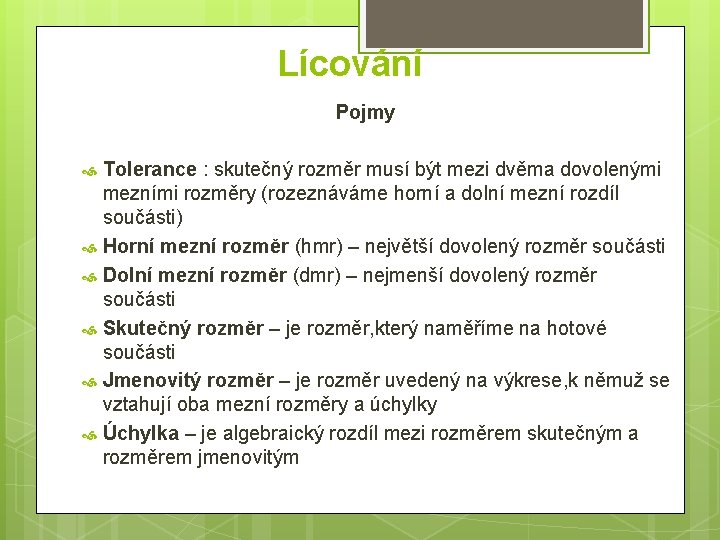

Lícování Pojmy Tolerance : skutečný rozměr musí být mezi dvěma dovolenými mezními rozměry (rozeznáváme horní a dolní mezní rozdíl součásti) Horní mezní rozměr (hmr) – největší dovolený rozměr součásti Dolní mezní rozměr (dmr) – nejmenší dovolený rozměr součásti Skutečný rozměr – je rozměr, který naměříme na hotové součásti Jmenovitý rozměr – je rozměr uvedený na výkrese, k němuž se vztahují oba mezní rozměry a úchylky Úchylka – je algebraický rozdíl mezi rozměrem skutečným a rozměrem jmenovitým

Lícování Horní úchylka – je algebraický rozdíl mezi hmr a rozměrem jmenovitým. U díry se značí ES a u hřídele es Dolní úchylka – je algebraický rozdíl mezi dmr a rozměrem jmenovitým. U díry se značí EI a u hřídele ei Nulová čára – znázorňuje základní čáru příslušející jmenovitému rozměru

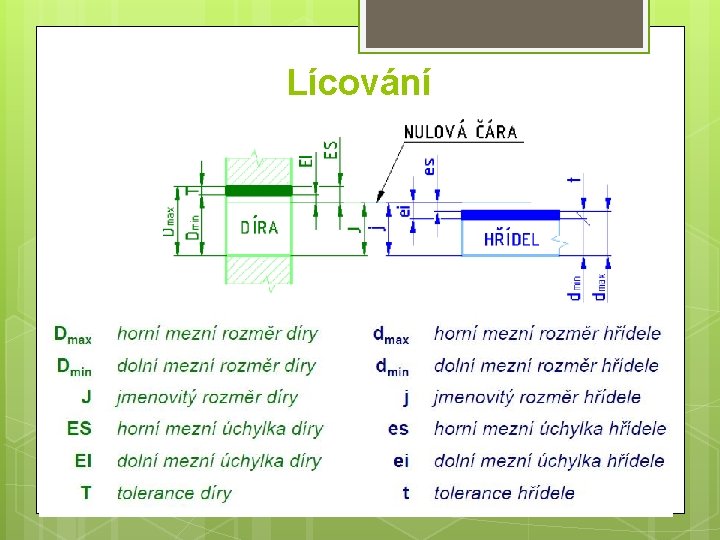

Lícování

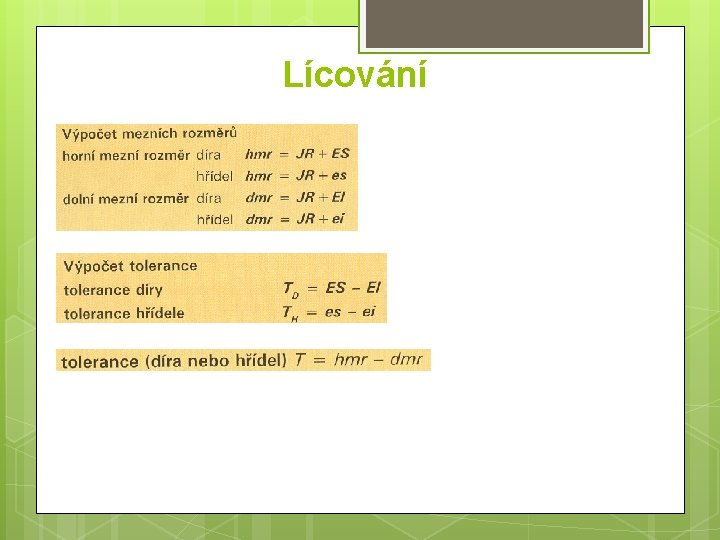

Lícování

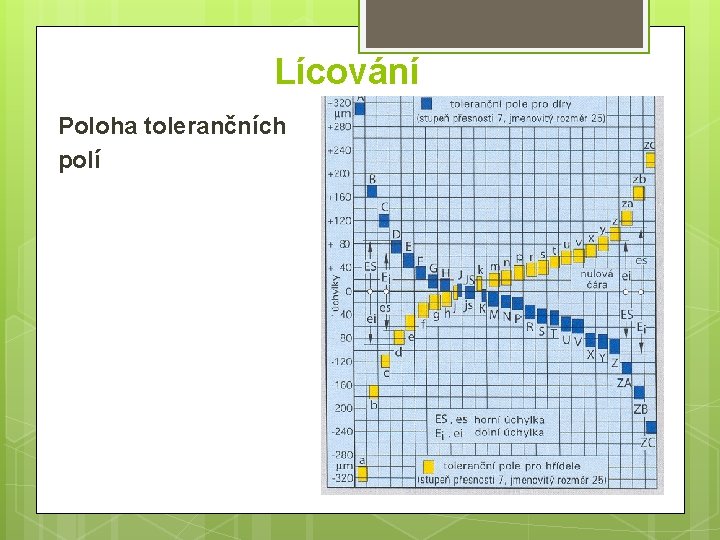

Lícování Poloha tolerančních polí

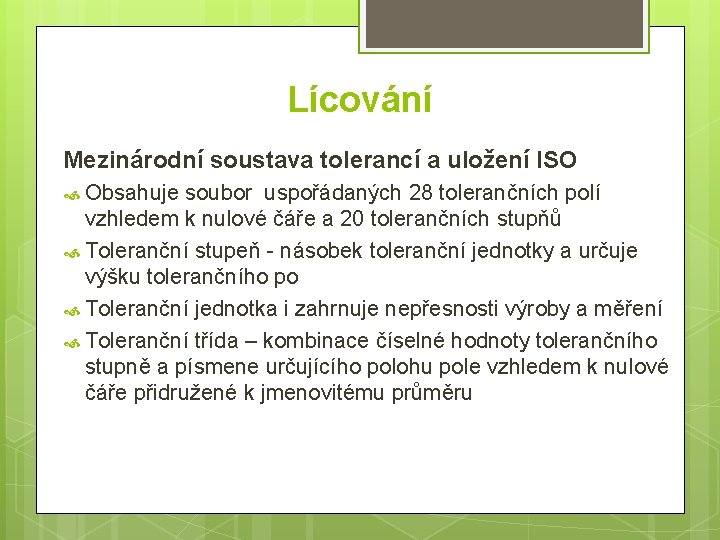

Lícování Mezinárodní soustava tolerancí a uložení ISO Obsahuje soubor uspořádaných 28 tolerančních polí vzhledem k nulové čáře a 20 tolerančních stupňů Toleranční stupeň - násobek toleranční jednotky a určuje výšku tolerančního po Toleranční jednotka i zahrnuje nepřesnosti výroby a měření Toleranční třída – kombinace číselné hodnoty tolerančního stupně a písmene určujícího polohu pole vzhledem k nulové čáře přidružené k jmenovitému průměru

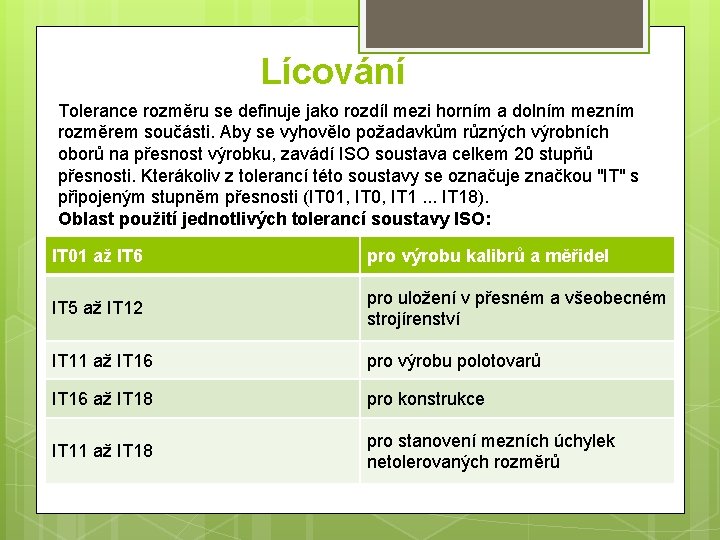

Lícování Tolerance rozměru se definuje jako rozdíl mezi horním a dolním mezním rozměrem součásti. Aby se vyhovělo požadavkům různých výrobních oborů na přesnost výrobku, zavádí ISO soustava celkem 20 stupňů přesnosti. Kterákoliv z tolerancí této soustavy se označuje značkou "IT" s připojeným stupněm přesnosti (IT 01, IT 0, IT 1. . . IT 18). Oblast použití jednotlivých tolerancí soustavy ISO: IT 01 až IT 6 pro výrobu kalibrů a měřidel IT 5 až IT 12 pro uložení v přesném a všeobecném strojírenství IT 11 až IT 16 pro výrobu polotovarů IT 16 až IT 18 pro konstrukce IT 11 až IT 18 pro stanovení mezních úchylek netolerovaných rozměrů

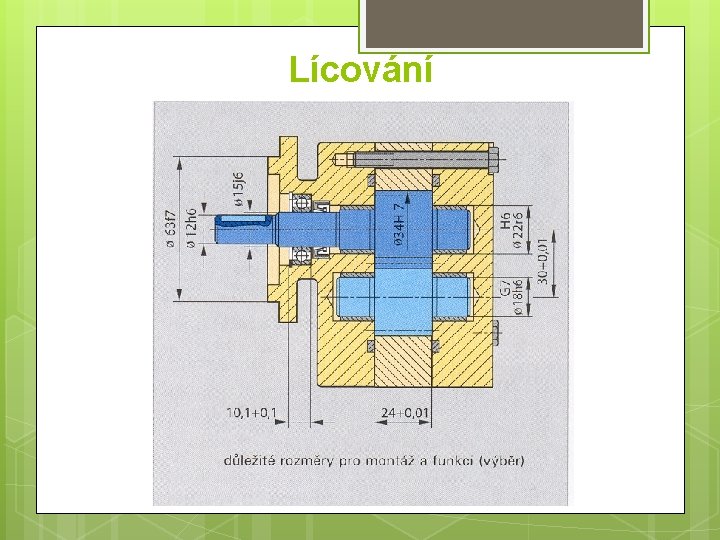

Lícování

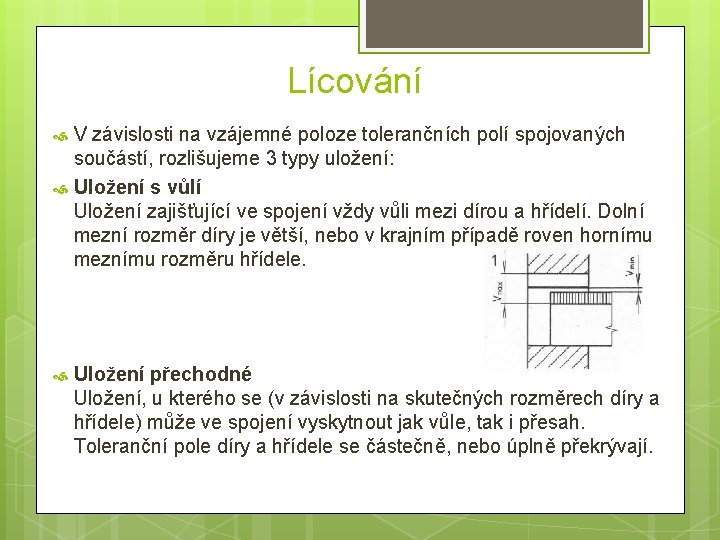

Lícování V závislosti na vzájemné poloze tolerančních polí spojovaných součástí, rozlišujeme 3 typy uložení: Uložení s vůlí Uložení zajišťující ve spojení vždy vůli mezi dírou a hřídelí. Dolní mezní rozměr díry je větší, nebo v krajním případě roven hornímu meznímu rozměru hřídele. Uložení přechodné Uložení, u kterého se (v závislosti na skutečných rozměrech díry a hřídele) může ve spojení vyskytnout jak vůle, tak i přesah. Toleranční pole díry a hřídele se částečně, nebo úplně překrývají.

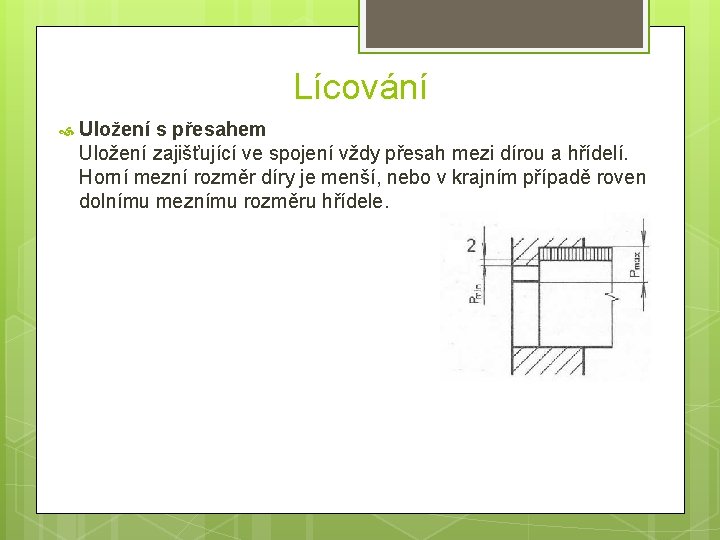

Lícování Uložení s přesahem Uložení zajišťující ve spojení vždy přesah mezi dírou a hřídelí. Horní mezní rozměr díry je menší, nebo v krajním případě roven dolnímu meznímu rozměru hřídele.
