TCP/IP 인터네트워킹 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer(임철수 역) 동양공업전문대학 전산정보학부 권춘우 C. S. Lim

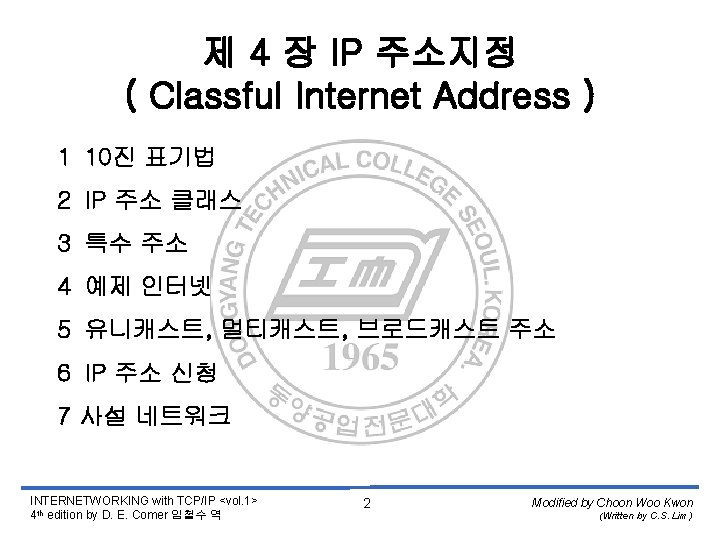

제 4 장 IP 주소지정 ( Classful Internet Address ) 1 10진 표기법 2 IP 주소 클래스 3 특수 주소 4 예제 인터넷 5 유니캐스트, 멀티캐스트, 브로드캐스트 주소 6 IP 주소 신청 7 사설 네트워크 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 2 Modified by Choon Woo Kwon (Written by C. S. Lim)

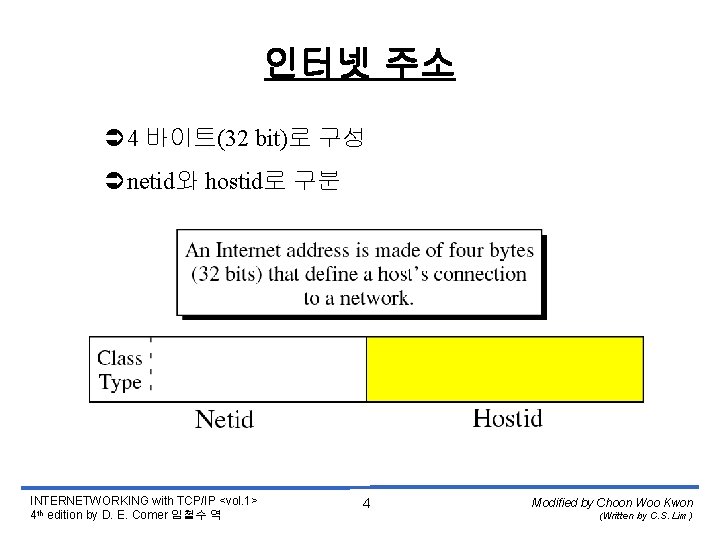

인터넷 주소 Ü 4 바이트(32 bit)로 구성 Ünetid와 hostid로 구분 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 4 Modified by Choon Woo Kwon (Written by C. S. Lim)

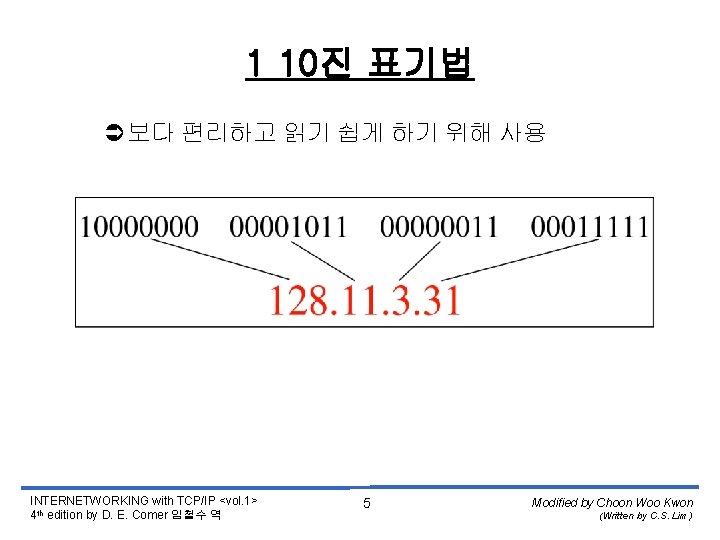

1 10진 표기법 Ü보다 편리하고 읽기 쉽게 하기 위해 사용 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 5 Modified by Choon Woo Kwon (Written by C. S. Lim)

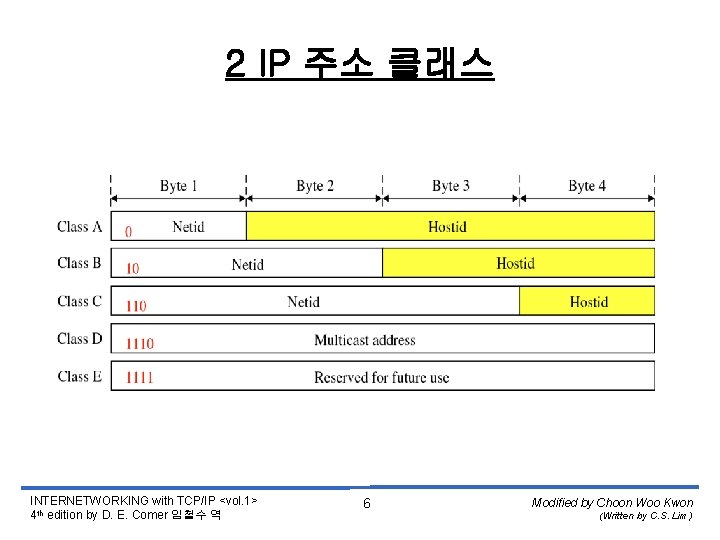

2 IP 주소 클래스 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 6 Modified by Choon Woo Kwon (Written by C. S. Lim)

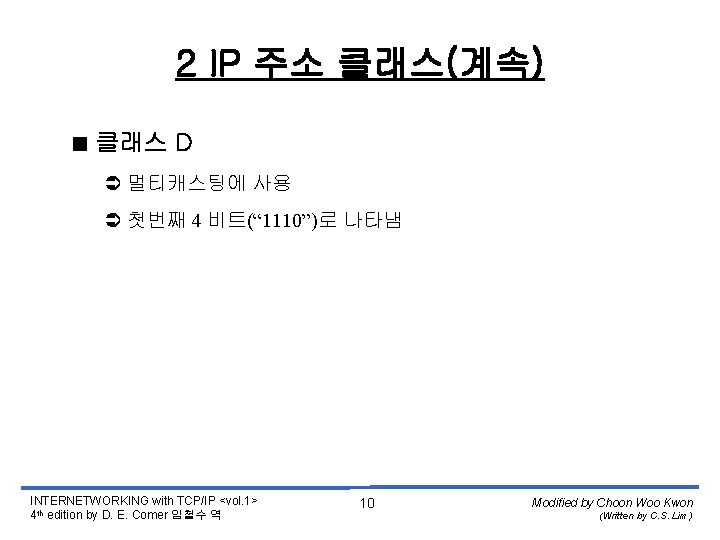

2 IP 주소 클래스(계속) < 클래스 D Ü 멀티캐스팅에 사용 Ü 첫번째 4 비트(“ 1110”)로 나타냄 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 10 Modified by Choon Woo Kwon (Written by C. S. Lim)

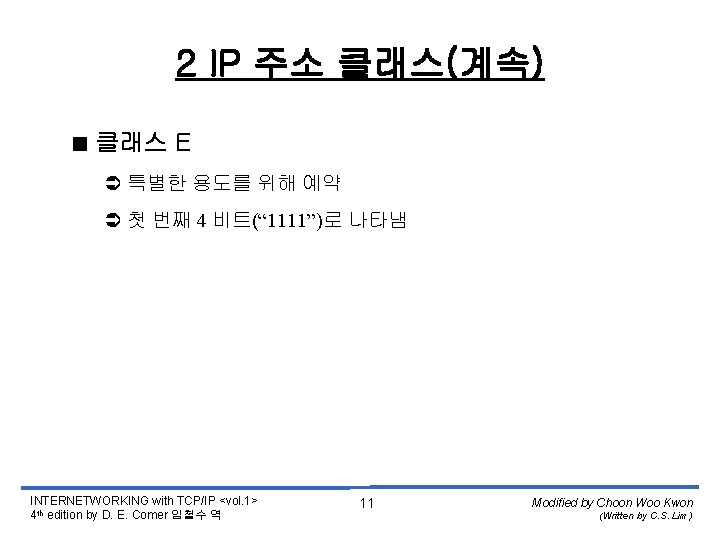

2 IP 주소 클래스(계속) < 클래스 E Ü 특별한 용도를 위해 예약 Ü 첫 번째 4 비트(“ 1111”)로 나타냄 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 11 Modified by Choon Woo Kwon (Written by C. S. Lim)

2 IP 주소 클래스(계속) <10진 표기법을 이용한 클래스 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 12 Modified by Choon Woo Kwon (Written by C. S. Lim)

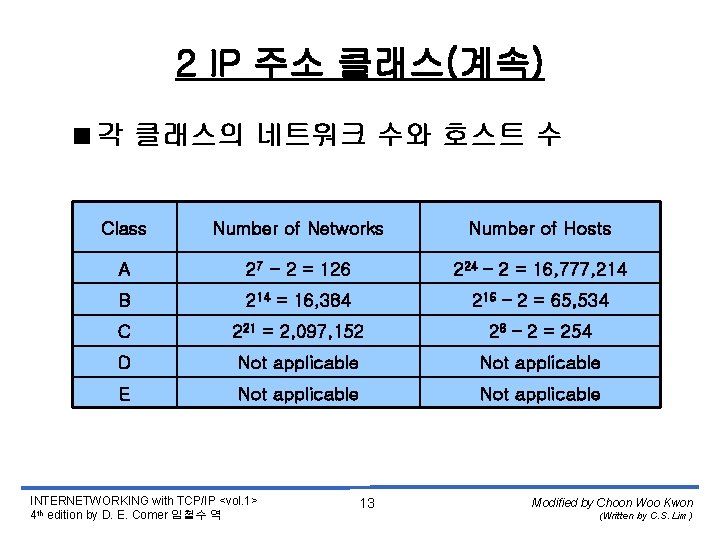

2 IP 주소 클래스(계속) <각 클래스의 네트워크 수와 호스트 수 Class Number of Networks Number of Hosts A 27 - 2 = 126 224 – 2 = 16, 777, 214 B 214 = 16, 384 216 – 2 = 65, 534 C 221 = 2, 097, 152 28 – 2 = 254 D Not applicable E Not applicable INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 13 Modified by Choon Woo Kwon (Written by C. S. Lim)

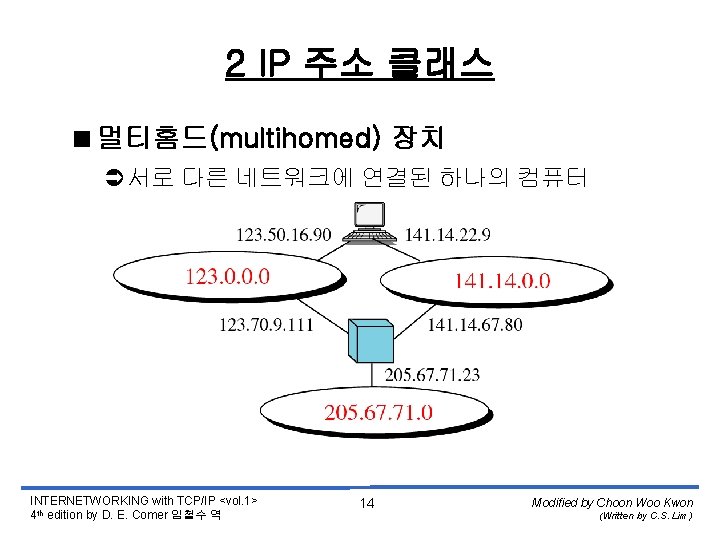

2 IP 주소 클래스 <멀티홈드(multihomed) 장치 Ü서로 다른 네트워크에 연결된 하나의 컴퓨터 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 14 Modified by Choon Woo Kwon (Written by C. S. Lim)

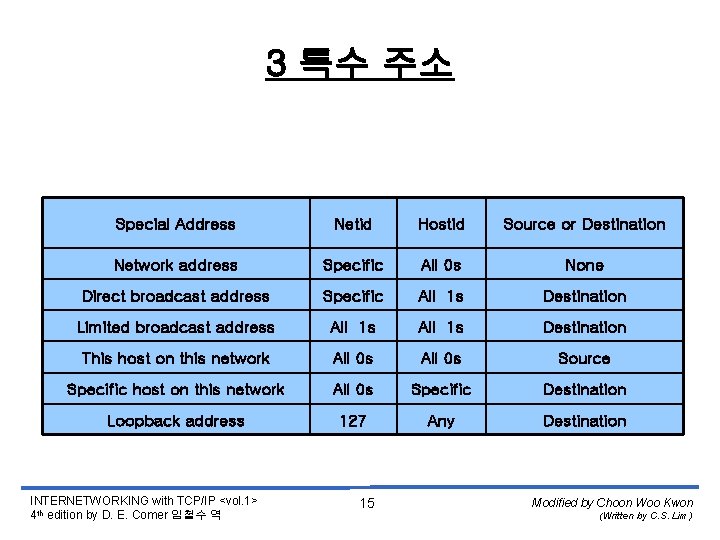

3 특수 주소 Special Address Netid Hostid Source or Destination Network address Specific All 0 s None Direct broadcast address Specific All 1 s Destination Limited broadcast address All 1 s Destination This host on this network All 0 s Source Specific host on this network All 0 s Specific Destination Loopback address 127 Any Destination INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 15 Modified by Choon Woo Kwon (Written by C. S. Lim)

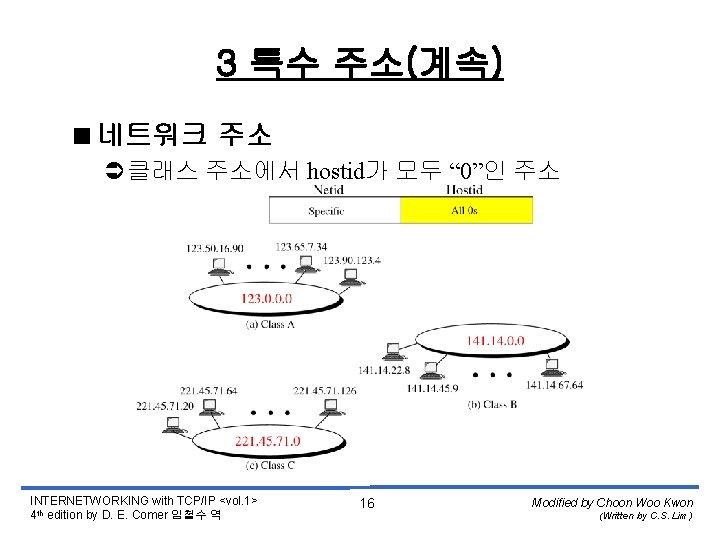

3 특수 주소(계속) <네트워크 주소 Ü클래스 주소에서 hostid가 모두 “ 0”인 주소 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 16 Modified by Choon Woo Kwon (Written by C. S. Lim)

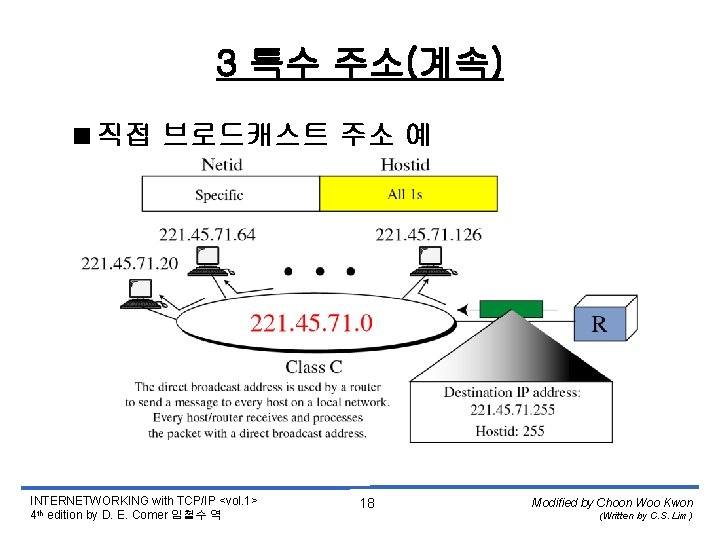

3 특수 주소(계속) <직접 브로드캐스트 주소 예 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 18 Modified by Choon Woo Kwon (Written by C. S. Lim)

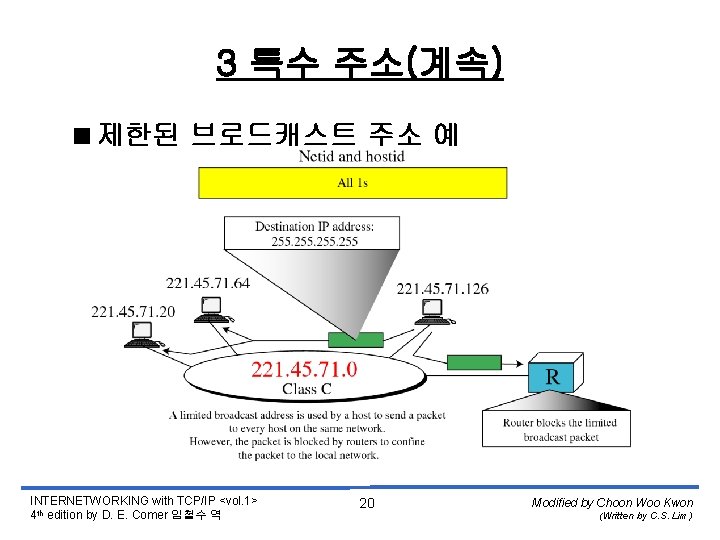

3 특수 주소(계속) <제한된 브로드캐스트 주소 예 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 20 Modified by Choon Woo Kwon (Written by C. S. Lim)

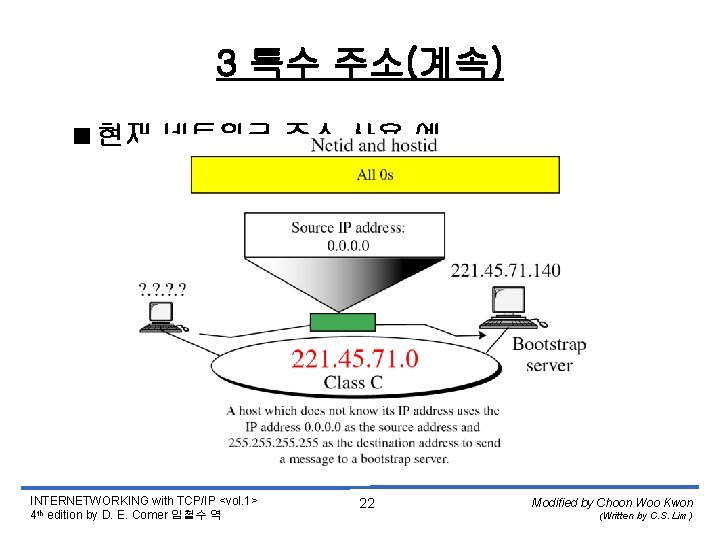

3 특수 주소(계속) <현재 네트워크 주소 사용 예 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 22 Modified by Choon Woo Kwon (Written by C. S. Lim)

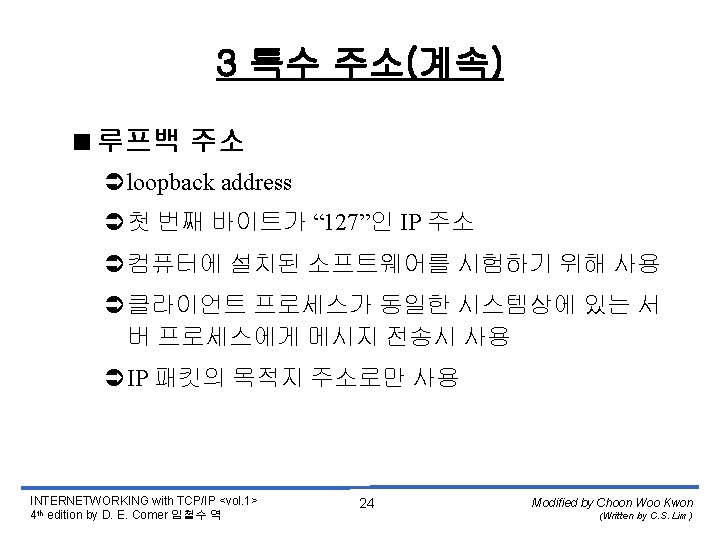

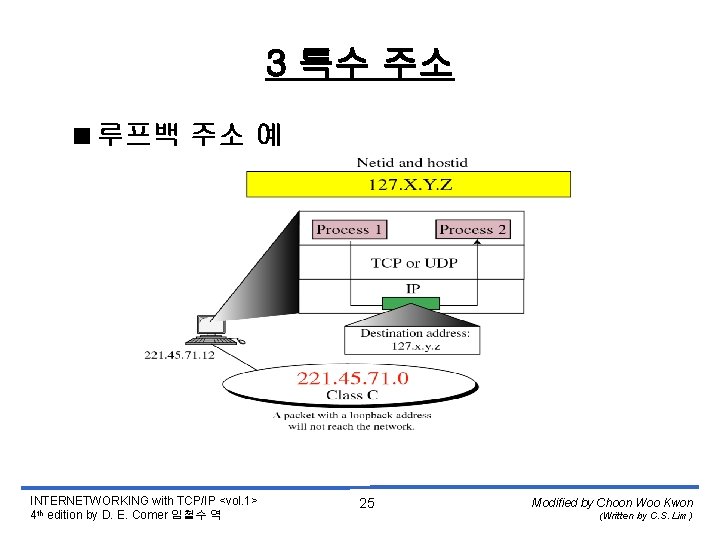

3 특수 주소 <루프백 주소 예 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 25 Modified by Choon Woo Kwon (Written by C. S. Lim)

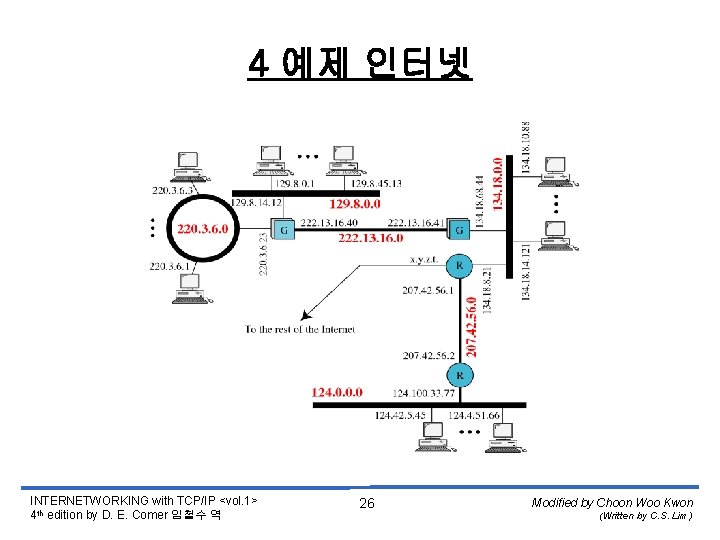

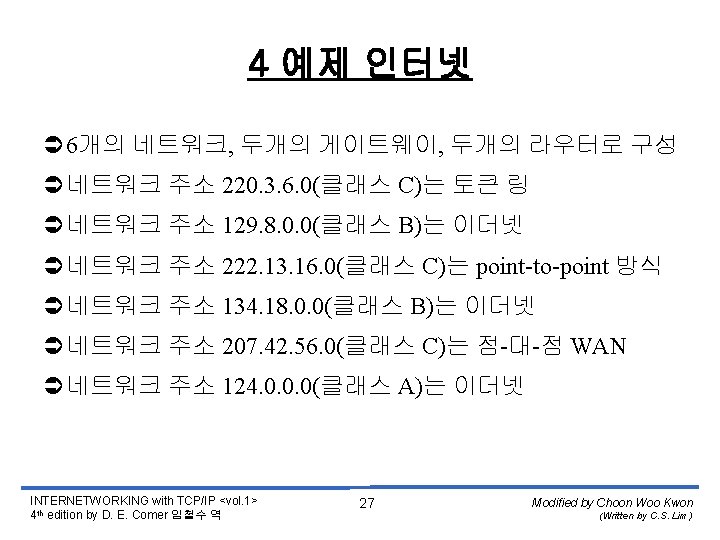

4 예제 인터넷 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 26 Modified by Choon Woo Kwon (Written by C. S. Lim)

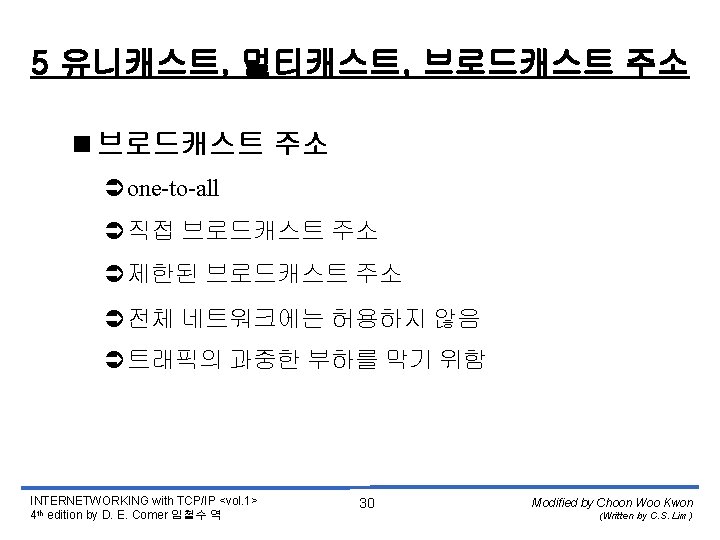

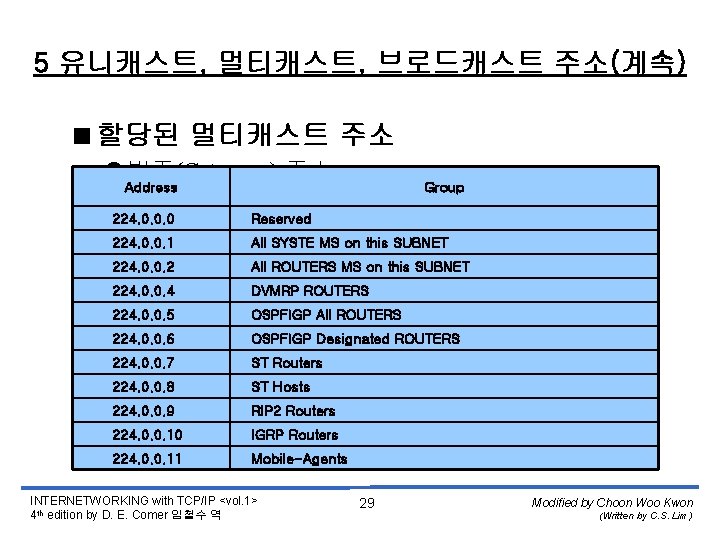

5 유니캐스트, 멀티캐스트, 브로드캐스트 주소(계속) <할당된 멀티캐스트 주소 Ü범주(Category) 주소 Address Group 224. 0. 0. 0 Reserved 224. 0. 0. 1 All SYSTE MS on this SUBNET 224. 0. 0. 2 All ROUTERS MS on this SUBNET 224. 0. 0. 4 DVMRP ROUTERS 224. 0. 0. 5 OSPFIGP All ROUTERS 224. 0. 0. 6 OSPFIGP Designated ROUTERS 224. 0. 0. 7 ST Routers 224. 0. 0. 8 ST Hosts 224. 0. 0. 9 RIP 2 Routers 224. 0. 0. 10 IGRP Routers 224. 0. 0. 11 Mobile-Agents INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 29 Modified by Choon Woo Kwon (Written by C. S. Lim)

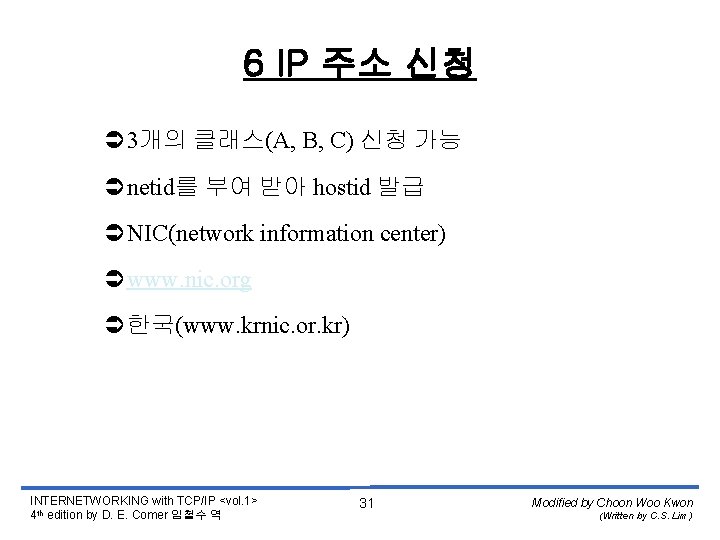

6 IP 주소 신청 Ü 3개의 클래스(A, B, C) 신청 가능 Ünetid를 부여 받아 hostid 발급 ÜNIC(network information center) Üwww. nic. org Ü한국(www. krnic. or. kr) INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 31 Modified by Choon Woo Kwon (Written by C. S. Lim)

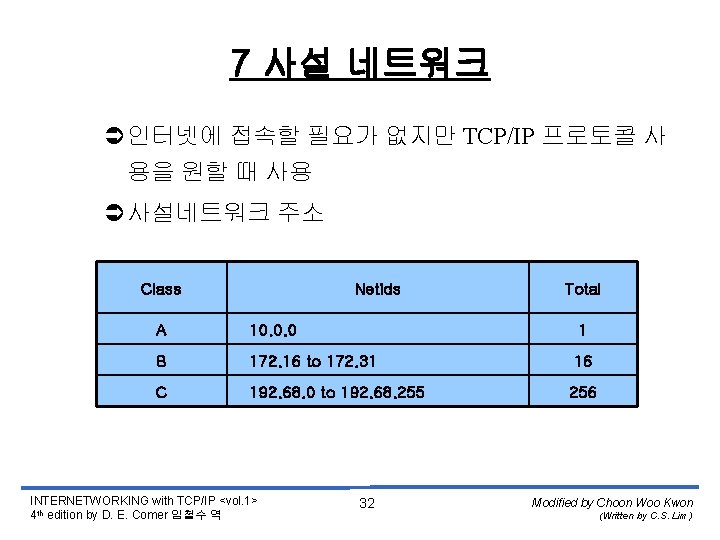

7 사설 네트워크 Ü인터넷에 접속할 필요가 없지만 TCP/IP 프로토콜 사 용을 원할 때 사용 Ü사설네트워크 주소 Class Netids Total A 10. 0. 0 1 B 172. 16 to 172. 31 16 C 192. 68. 0 to 192. 68. 255 256 INTERNETWORKING with TCP/IP <vol. 1> 4 th edition by D. E. Comer 임철수 역 32 Modified by Choon Woo Kwon (Written by C. S. Lim)
