SIMATIC S 7 -1200 voor Micro Automation en meer De nieuwe modulaire compacte controller – SIMATIC S 7 -1200 § Nieuw schaalbaar en flexibel ontwerp voor compacte, slimme oplossingen § Geïntegreerde PROFINET interface voor programmering, HMI connectiviteit en CPU-to-CPU communicatie § Krachtige geïntegreerde technologische functies voor tellen, meten, PID regelingen en motion control Klant Voordelen: § Perfecte oplossing voor individuele automatiseringsopgaven § Simpele netwerkconfiguratie tussen engineering, HMI panelen en controllers § Efficiënte oplossing voor technologische taken I IADT FA

SIMATIC STEP 7 Basic – Eèn engineeringsomgeving voor Controller en HMI Het nieuwe geïntegreerde platvorm voor de perfecte interactie tussen controller en HMI: § STEP 7 Basic V 10. 5 inclusief Win. CC Basic voor SIMATIC S 7 -1200 en HMI Basic Panels § Taak geörienteerd, intelligent, Intuitiëve editors § Gemeenschappelijk engineering framework voor hardware en netwerk configuratie, programmering, diagnose en nog veel meer Klant Voordelen: § Intuitief: Easy to learn – Easy to use § Efficient: Snellere engineering § Toekomstgericht: Software architectuur vormt een stabiel basis voor toekomstige ontwikkelingen I IADT FA

Complexiteit applicatie Modulaire Controller Positionering SIMATIC S 7 -400 Modulaire controller voor systeem oplossingen in highend en proces automatisering SIMATIC S 7 -300 Modulaire controller voor systeem oplossingen in middel grote automatisering SIMATIC S 7 -1200 Modulaire compacte controller voor oplossingen in kleine standalone automatisering LOGO! Logica module voor schakelen en besturen van oplossingen in kleine standalone automatisering I/O Capaciteit, Programmagrootte, Instructiesnelheid, Communicatie mogelijkheden I IADT FA

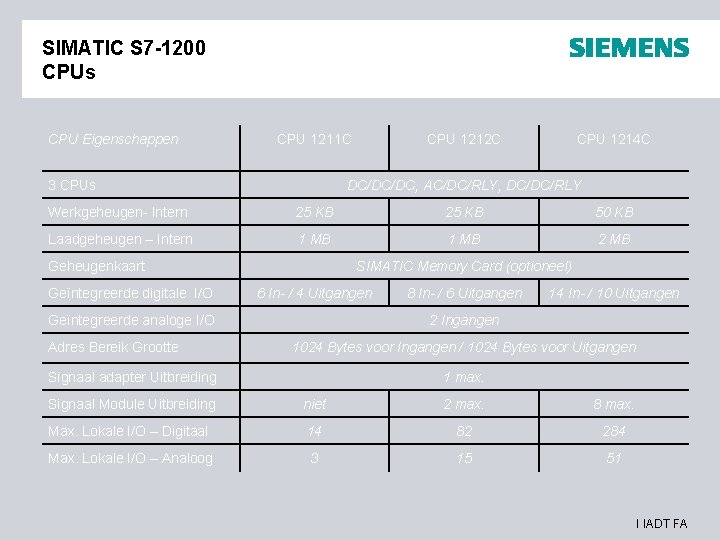

SIMATIC S 7 -1200 CPUs CPU Eigenschappen CPU 1211 C 3 CPUs CPU 1212 C CPU 1214 C DC/DC/DC, AC/DC/RLY, DC/DC/RLY Werkgeheugen- Intern 25 KB 50 KB Laadgeheugen – Intern 1 MB 2 MB Geheugenkaart Geïntegreerde digitale I/O SIMATIC Memory Card (optioneel) 6 In- / 4 Uitgangen Geïntegreerde analoge I/O Adres Bereik Grootte 8 In- / 6 Uitgangen 14 In- / 10 Uitgangen 2 Ingangen 1024 Bytes voor Ingangen / 1024 Bytes voor Uitgangen Signaal adapter Uitbreiding 1 max. Signaal Module Uitbreiding niet 2 max. 8 max. Max. Lokale I/O – Digitaal 14 82 284 Max. Lokale I/O – Analoog 3 15 51 I IADT FA

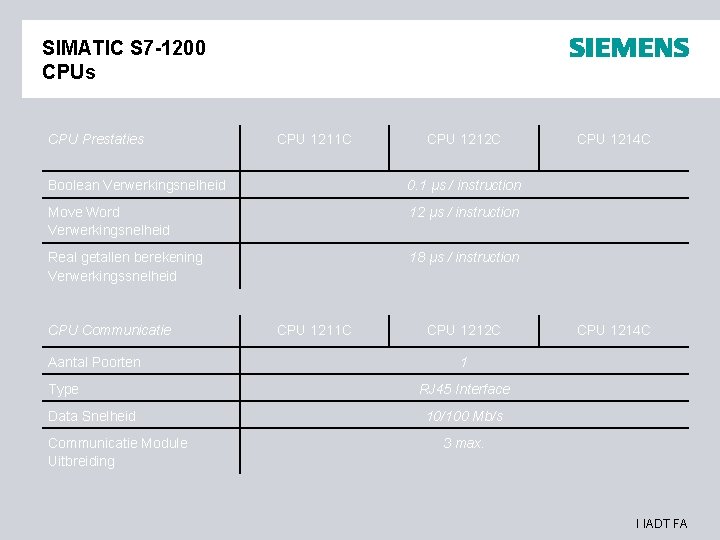

SIMATIC S 7 -1200 CPUs CPU Prestaties CPU 1211 C CPU 1212 C Boolean Verwerkingsnelheid 0. 1 µs / instruction Move Word Verwerkingsnelheid 12 µs / instruction Real getallen berekening Verwerkingssnelheid 18 µs / instruction CPU Communicatie Aantal Poorten Type Data Snelheid Communicatie Module Uitbreiding CPU 1211 C CPU 1212 C CPU 1214 C 1 RJ 45 Interface 10/100 Mb/s 3 max. I IADT FA

SIMATIC S 7 -1200 Signaal adapter Digitale Ingang / Uitgang SB 1223 DC/DC DI 2 x 24 V DC / DO 2 x 24 V DC 0. 5 A Signaal adapter SB 1232 AQ Analoge Uitgang AO 1 x 12 Bit ± 10 V DC / 0 -20 m. A I IADT FA

SIMATIC S 7 -1200 Signaal Modules I IADT FA

SIMATIC S 7 -1200 Signaal Modules SM 1231 AI Analoge Ingang AI 4 x 13 Bit ± 10 VDC / 0 -20 m. A Signaal Modules SM 1232 AQ Analoge Uitgang AO 2 x 14 Bit ± 10 V DC / 0 -20 m. A Signaal Modules SM 1234 AI/AQ Analog Ingang / Uitgang AI 4 x 13 Bit ± 10 V DC / 0 -20 m. A AO 2 x 14 Bit ± 10 V DC / 0 -20 m. A I IADT FA

SIMATIC S 7 -1200 Communicatie Modules I IADT FA

SIMATIC S 7 -1200 Communicatie Modules CM 1241 RS 232 CM 1241 RS 485 Seriële Communicatie 1 x 9 -pin D-sub male connector 1 x 9 -pin D-sub female connector I IADT FA

SIMATIC S 7 -1200 Accessoires SIMATIC Memory Cards Accessoires Voeding Accessoires Compacte Switch Module SIMATIC Memory Card 2 MB 24 MB PM 1207 Ingang: 120/230 V AC 50/60 Hz, 1. 2 A/0. 7 A Uitgang: 24 V DC / 2. 5 A CSM 1277 4 x RJ 45 Connector 10/100 Mb/s I IADT FA

Geïntegreerde PROFINET Interface Voor het programmeren, het aansluiten van een HMI en CPU-naar -CPU communicatie § Communicatie merk onafhankelijke apparaten door open Ethernet protocolen § Communicatie kan worden geconfigureerd door STEP 7 -Send / T-Receive Instructies § T PROFINET I/O Controller/Device functionaliteit in voorbereiding Simple networking between engineering, HMI panels and controllers I IADT FA

Point-to-Point Communicatie Voor teken-gebaseerde seriële communicatie § S 7 -1200 CPU’s ondersteunen Point -to-Point protocolen voor maximale vrijheid en flexibiliteit § Configureerbaar en programmeerbaar door uitgebreide instructies en bibliotheekfuncties: § USS drive protocol § Modbus RTU Master protocol § Modbus RTU Slave protocol Eenvoudige verbinding en informatie uitwisseling met externe apparaten I IADT FA

Geïntegreerde Technologie • Snelle teller ingangen • PWM outputs voor aansturing stappenmotor • PLC Open Motion Control blocks • PID regelaars met Autotuner Efficiënte oplossing voor technologische functies I IADT FA
