Sayısal Sinyaller D Roddy Chapter 10

Sayısal Sinyaller D Roddy Chapter 10

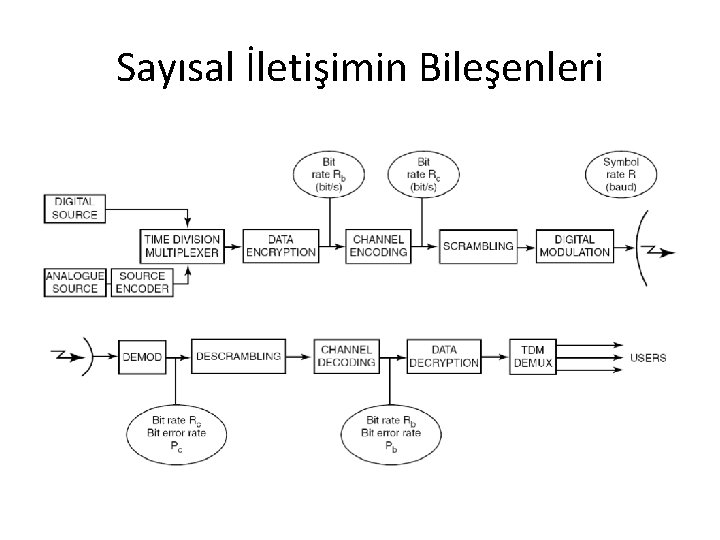

Sayısal İletişimin Bileşenleri

Sayısal İletişimin Bileşenleri

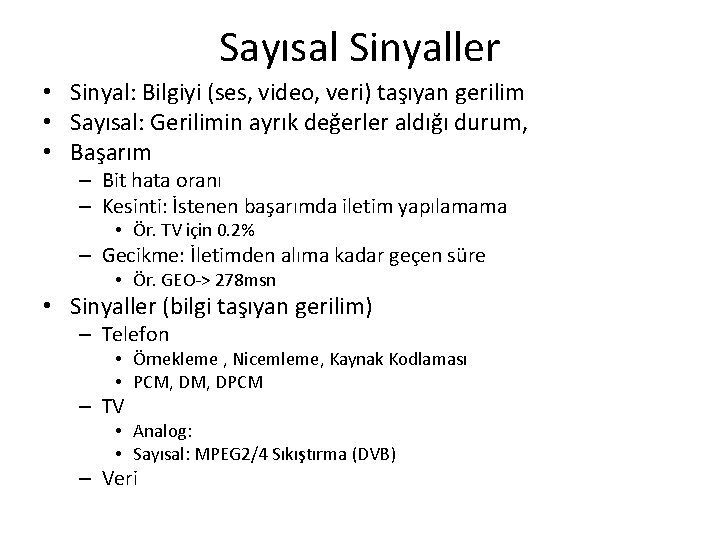

Sayısal Sinyaller • Sinyal: Bilgiyi (ses, video, veri) taşıyan gerilim • Sayısal: Gerilimin ayrık

Sayısal Sinyaller • Sinyal: Bilgiyi (ses, video, veri) taşıyan gerilim • Sayısal: Gerilimin ayrık değerler aldığı durum, • Başarım – Bit hata oranı – Kesinti: İstenen başarımda iletim yapılamama • Ör. TV için 0. 2% – Gecikme: İletimden alıma kadar geçen süre • Ör. GEO-> 278 msn • Sinyaller (bilgi taşıyan gerilim) – Telefon • Örnekleme , Nicemleme, Kaynak Kodlaması • PCM, DPCM – TV • Analog: • Sayısal: MPEG 2/4 Sıkıştırma (DVB) – Veri

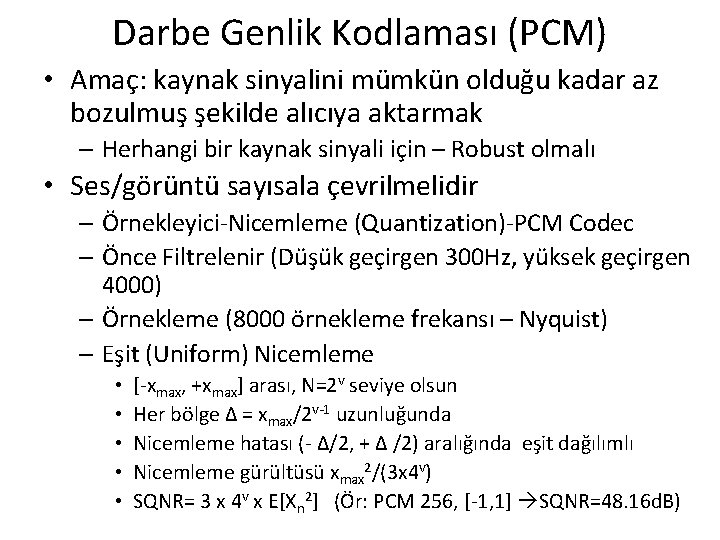

Darbe Genlik Kodlaması (PCM) • Amaç: kaynak sinyalini mümkün olduğu kadar az bozulmuş şekilde

Darbe Genlik Kodlaması (PCM) • Amaç: kaynak sinyalini mümkün olduğu kadar az bozulmuş şekilde alıcıya aktarmak – Herhangi bir kaynak sinyali için – Robust olmalı • Ses/görüntü sayısala çevrilmelidir – Örnekleyici-Nicemleme (Quantization)-PCM Codec – Önce Filtrelenir (Düşük geçirgen 300 Hz, yüksek geçirgen 4000) – Örnekleme (8000 örnekleme frekansı – Nyquist) – Eşit (Uniform) Nicemleme • • • [-xmax, +xmax] arası, N=2 v seviye olsun Her bölge Δ = xmax/2 v-1 uzunluğunda Nicemleme hatası (- Δ/2, + Δ /2) aralığında eşit dağılımlı Nicemleme gürültüsü xmax 2/(3 x 4 v) SQNR= 3 x 4 v x E[Xn 2] (Ör: PCM 256, [-1, 1] SQNR=48. 16 d. B)

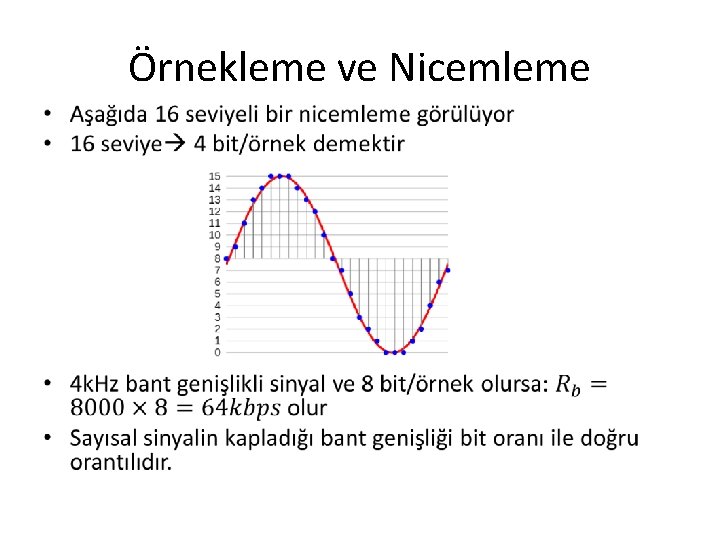

Örnekleme ve Nicemleme •

Örnekleme ve Nicemleme •

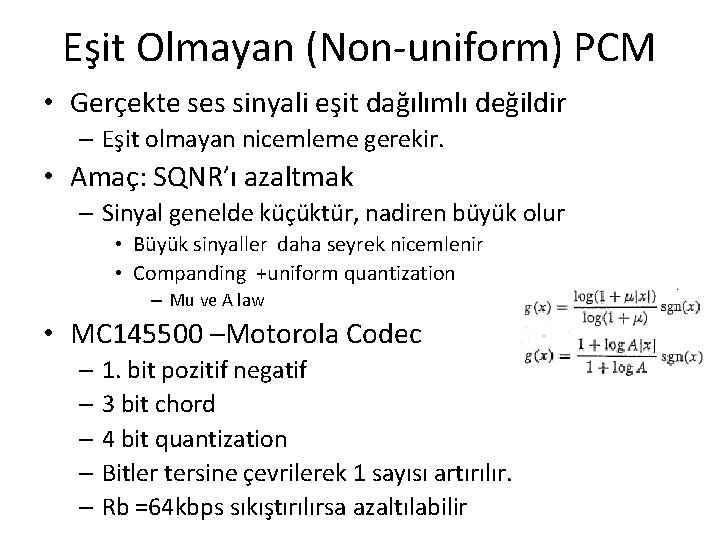

Eşit Olmayan (Non-uniform) PCM • Gerçekte ses sinyali eşit dağılımlı değildir – Eşit olmayan

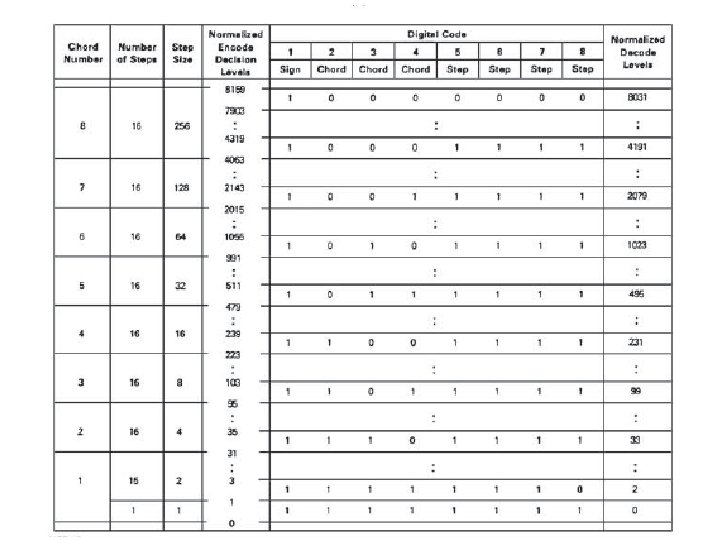

Eşit Olmayan (Non-uniform) PCM • Gerçekte ses sinyali eşit dağılımlı değildir – Eşit olmayan nicemleme gerekir. • Amaç: SQNR’ı azaltmak – Sinyal genelde küçüktür, nadiren büyük olur • Büyük sinyaller daha seyrek nicemlenir • Companding +uniform quantization – Mu ve A law • MC 145500 –Motorola Codec – 1. bit pozitif negatif – 3 bit chord – 4 bit quantization – Bitler tersine çevrilerek 1 sayısı artırılır. – Rb =64 kbps sıkıştırılırsa azaltılabilir

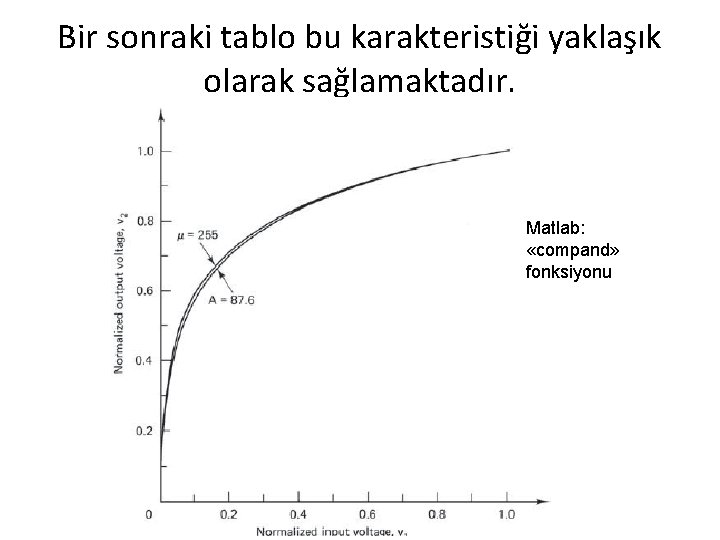

Bir sonraki tablo bu karakteristiği yaklaşık olarak sağlamaktadır. Matlab: «compand» fonksiyonu

Bir sonraki tablo bu karakteristiği yaklaşık olarak sağlamaktadır. Matlab: «compand» fonksiyonu

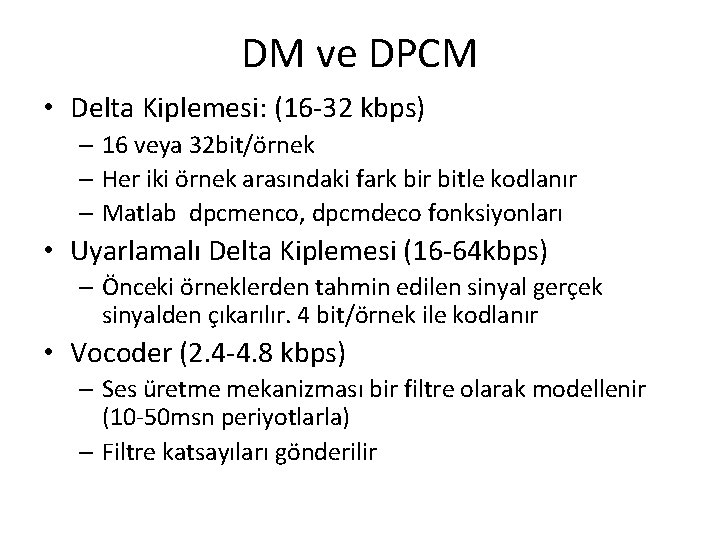

DM ve DPCM • Delta Kiplemesi: (16 -32 kbps) – 16 veya 32 bit/örnek

DM ve DPCM • Delta Kiplemesi: (16 -32 kbps) – 16 veya 32 bit/örnek – Her iki örnek arasındaki fark bir bitle kodlanır – Matlab dpcmenco, dpcmdeco fonksiyonları • Uyarlamalı Delta Kiplemesi (16 -64 kbps) – Önceki örneklerden tahmin edilen sinyal gerçek sinyalden çıkarılır. 4 bit/örnek ile kodlanır • Vocoder (2. 4 -4. 8 kbps) – Ses üretme mekanizması bir filtre olarak modellenir (10 -50 msn periyotlarla) – Filtre katsayıları gönderilir

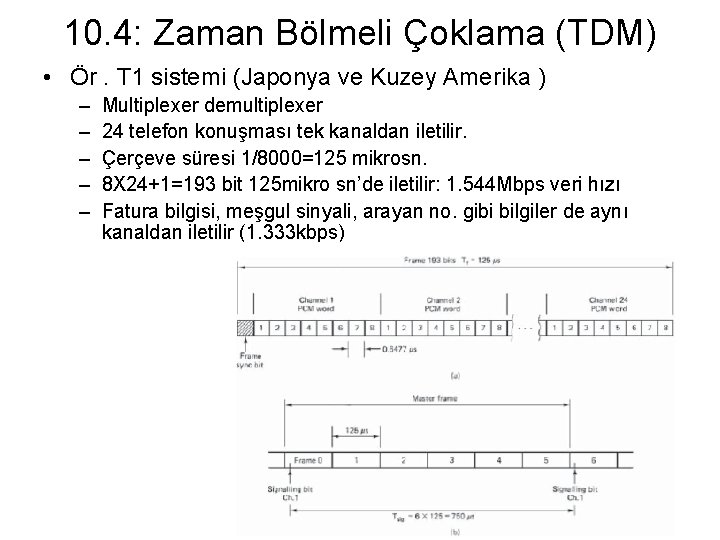

10. 4: Zaman Bölmeli Çoklama (TDM) • Ör. T 1 sistemi (Japonya ve Kuzey

10. 4: Zaman Bölmeli Çoklama (TDM) • Ör. T 1 sistemi (Japonya ve Kuzey Amerika ) – – – Multiplexer demultiplexer 24 telefon konuşması tek kanaldan iletilir. Çerçeve süresi 1/8000=125 mikrosn. 8 X 24+1=193 bit 125 mikro sn’de iletilir: 1. 544 Mbps veri hızı Fatura bilgisi, meşgul sinyali, arayan no. gibi bilgiler de aynı kanaldan iletilir (1. 333 kbps)

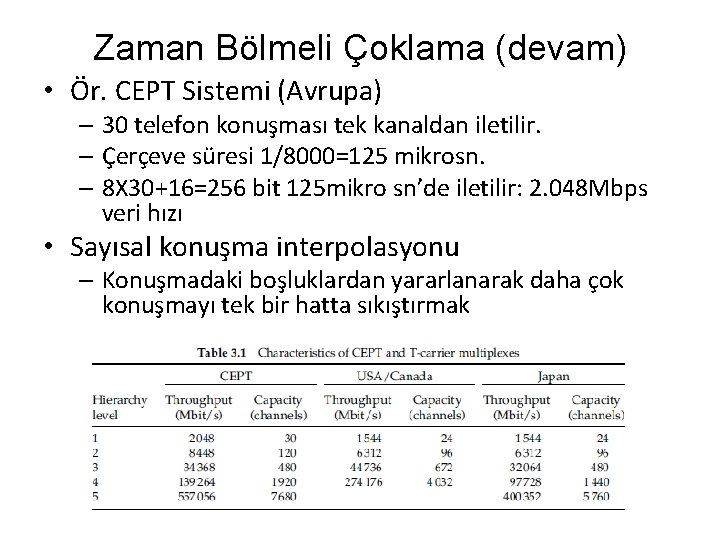

Zaman Bölmeli Çoklama (devam) • Ör. CEPT Sistemi (Avrupa) – 30 telefon konuşması tek

Zaman Bölmeli Çoklama (devam) • Ör. CEPT Sistemi (Avrupa) – 30 telefon konuşması tek kanaldan iletilir. – Çerçeve süresi 1/8000=125 mikrosn. – 8 X 30+16=256 bit 125 mikro sn’de iletilir: 2. 048 Mbps veri hızı • Sayısal konuşma interpolasyonu – Konuşmadaki boşluklardan yararlanarak daha çok konuşmayı tek bir hatta sıkıştırmak

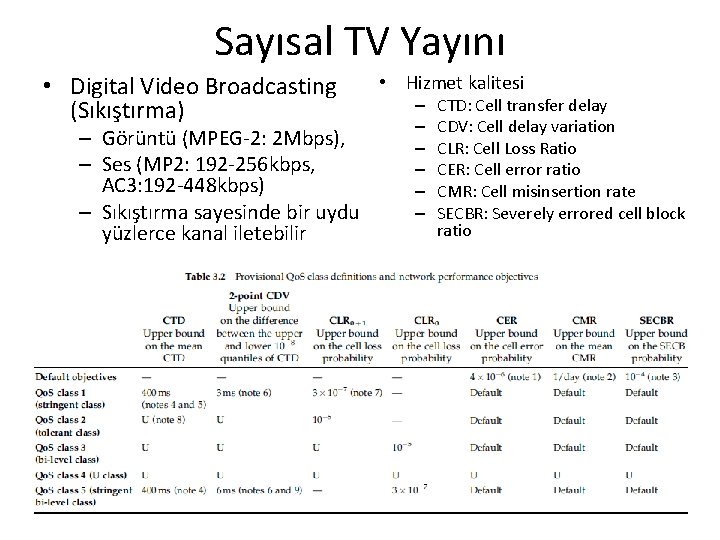

Sayısal TV Yayını • Digital Video Broadcasting (Sıkıştırma) – Görüntü (MPEG-2: 2 Mbps), –

Sayısal TV Yayını • Digital Video Broadcasting (Sıkıştırma) – Görüntü (MPEG-2: 2 Mbps), – Ses (MP 2: 192 -256 kbps, AC 3: 192 -448 kbps) – Sıkıştırma sayesinde bir uydu yüzlerce kanal iletebilir • Hizmet kalitesi – – – CTD: Cell transfer delay CDV: Cell delay variation CLR: Cell Loss Ratio CER: Cell error ratio CMR: Cell misinsertion rate SECBR: Severely errored cell block ratio

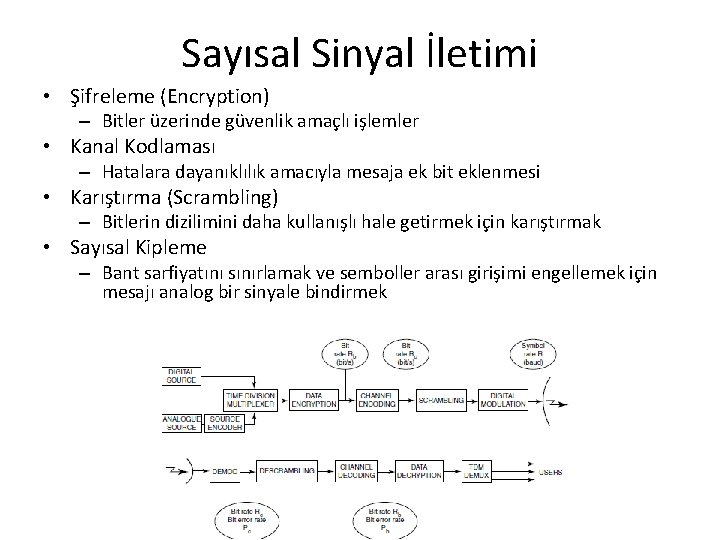

Sayısal Sinyal İletimi • Şifreleme (Encryption) – Bitler üzerinde güvenlik amaçlı işlemler • Kanal

Sayısal Sinyal İletimi • Şifreleme (Encryption) – Bitler üzerinde güvenlik amaçlı işlemler • Kanal Kodlaması – Hatalara dayanıklılık amacıyla mesaja ek bit eklenmesi • Karıştırma (Scrambling) – Bitlerin dizilimini daha kullanışlı hale getirmek için karıştırmak • Sayısal Kipleme – Bant sarfiyatını sınırlamak ve semboller arası girişimi engellemek için mesajı analog bir sinyale bindirmek

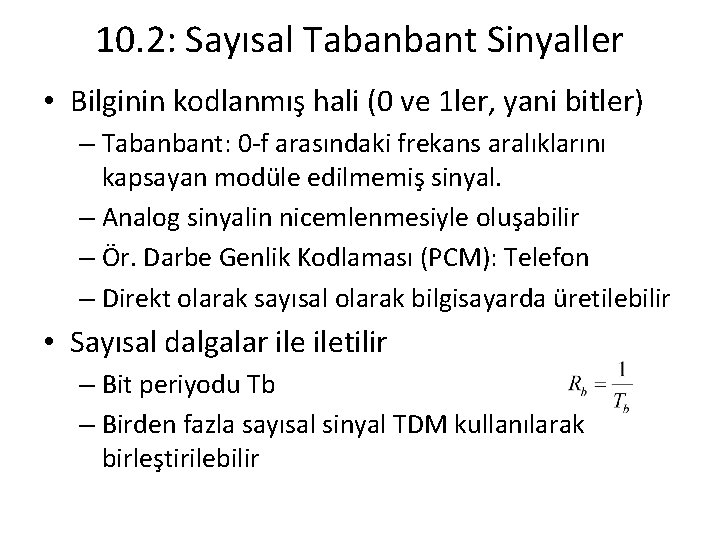

10. 2: Sayısal Tabanbant Sinyaller • Bilginin kodlanmış hali (0 ve 1 ler, yani

10. 2: Sayısal Tabanbant Sinyaller • Bilginin kodlanmış hali (0 ve 1 ler, yani bitler) – Tabanbant: 0 -f arasındaki frekans aralıklarını kapsayan modüle edilmemiş sinyal. – Analog sinyalin nicemlenmesiyle oluşabilir – Ör. Darbe Genlik Kodlaması (PCM): Telefon – Direkt olarak sayısal olarak bilgisayarda üretilebilir • Sayısal dalgalar iletilir – Bit periyodu Tb – Birden fazla sayısal sinyal TDM kullanılarak birleştirilebilir

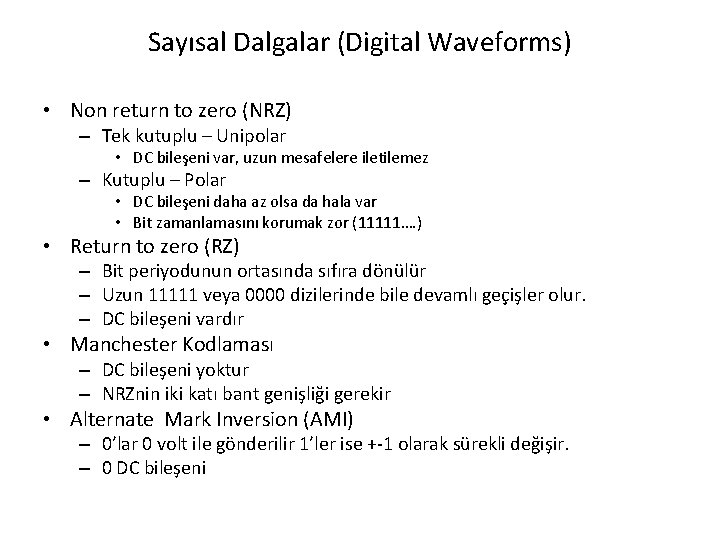

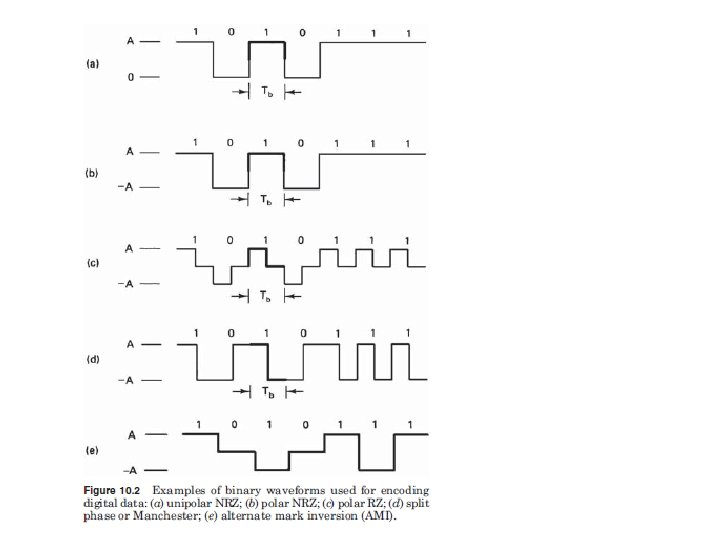

Sayısal Dalgalar (Digital Waveforms) • Non return to zero (NRZ) – Tek kutuplu –

Sayısal Dalgalar (Digital Waveforms) • Non return to zero (NRZ) – Tek kutuplu – Unipolar • DC bileşeni var, uzun mesafelere iletilemez – Kutuplu – Polar • DC bileşeni daha az olsa da hala var • Bit zamanlamasını korumak zor (11111…. ) • Return to zero (RZ) – Bit periyodunun ortasında sıfıra dönülür – Uzun 11111 veya 0000 dizilerinde bile devamlı geçişler olur. – DC bileşeni vardır • Manchester Kodlaması – DC bileşeni yoktur – NRZnin iki katı bant genişliği gerekir • Alternate Mark Inversion (AMI) – 0’lar 0 volt ile gönderilir 1’ler ise +-1 olarak sürekli değişir. – 0 DC bileşeni

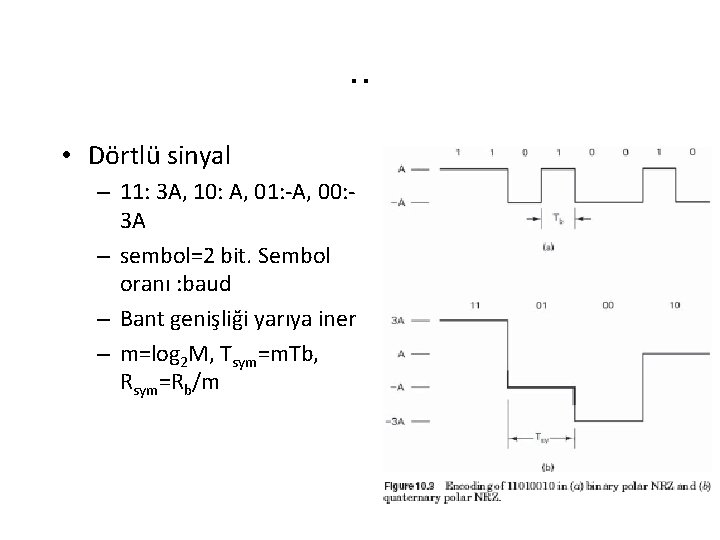

. . • Dörtlü sinyal – 11: 3 A, 10: A, 01: -A, 00:

. . • Dörtlü sinyal – 11: 3 A, 10: A, 01: -A, 00: 3 A – sembol=2 bit. Sembol oranı : baud – Bant genişliği yarıya iner – m=log 2 M, Tsym=m. Tb, Rsym=Rb/m

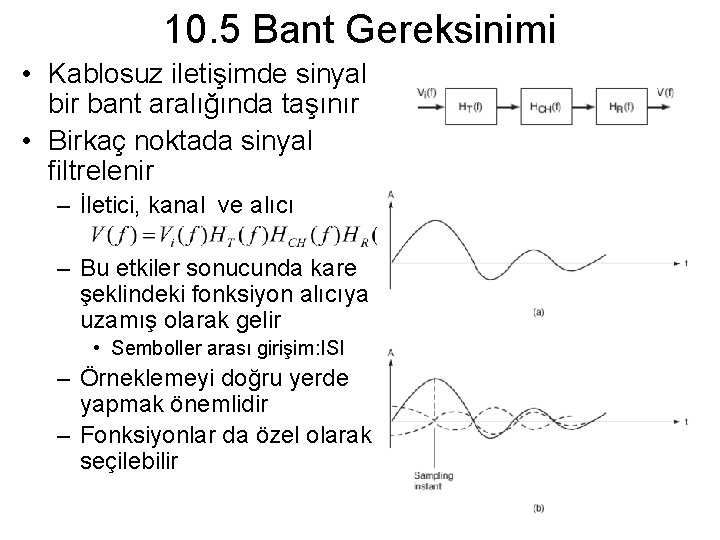

10. 5 Bant Gereksinimi • Kablosuz iletişimde sinyal bir bant aralığında taşınır • Birkaç

10. 5 Bant Gereksinimi • Kablosuz iletişimde sinyal bir bant aralığında taşınır • Birkaç noktada sinyal filtrelenir – İletici, kanal ve alıcı – Bu etkiler sonucunda kare şeklindeki fonksiyon alıcıya uzamış olarak gelir • Semboller arası girişim: ISI – Örneklemeyi doğru yerde yapmak önemlidir – Fonksiyonlar da özel olarak seçilebilir

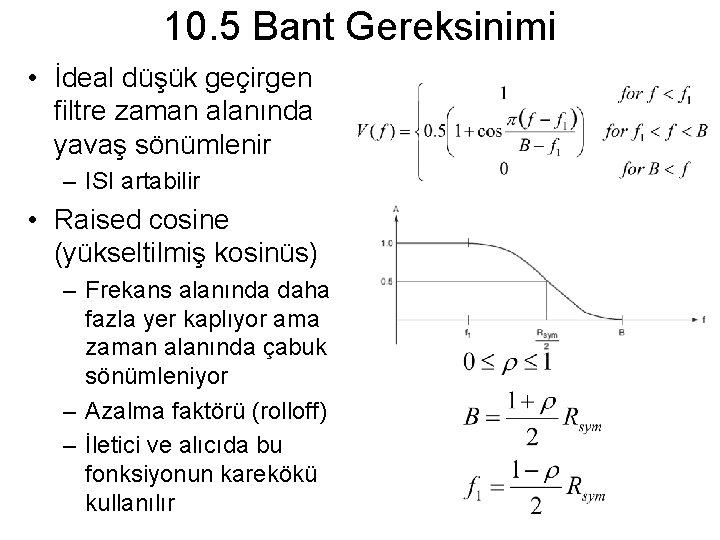

10. 5 Bant Gereksinimi • İdeal düşük geçirgen filtre zaman alanında yavaş sönümlenir –

10. 5 Bant Gereksinimi • İdeal düşük geçirgen filtre zaman alanında yavaş sönümlenir – ISI artabilir • Raised cosine (yükseltilmiş kosinüs) – Frekans alanında daha fazla yer kaplıyor ama zaman alanında çabuk sönümleniyor – Azalma faktörü (rolloff) – İletici ve alıcıda bu fonksiyonun karekökü kullanılır

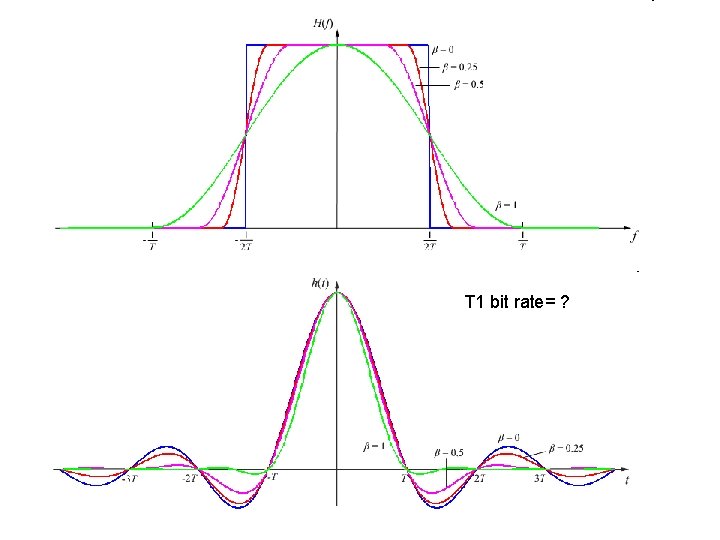

T 1 bit rate= ?

T 1 bit rate= ?

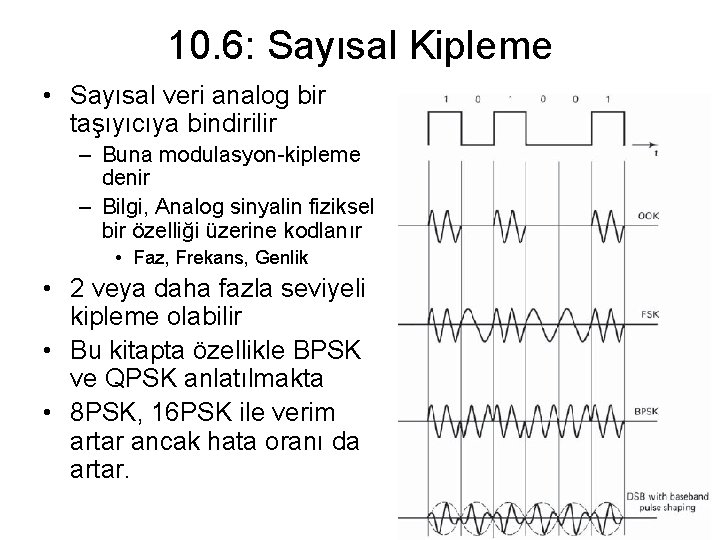

10. 6: Sayısal Kipleme • Sayısal veri analog bir taşıyıcıya bindirilir – Buna modulasyon-kipleme

10. 6: Sayısal Kipleme • Sayısal veri analog bir taşıyıcıya bindirilir – Buna modulasyon-kipleme denir – Bilgi, Analog sinyalin fiziksel bir özelliği üzerine kodlanır • Faz, Frekans, Genlik • 2 veya daha fazla seviyeli kipleme olabilir • Bu kitapta özellikle BPSK ve QPSK anlatılmakta • 8 PSK, 16 PSK ile verim artar ancak hata oranı da artar.

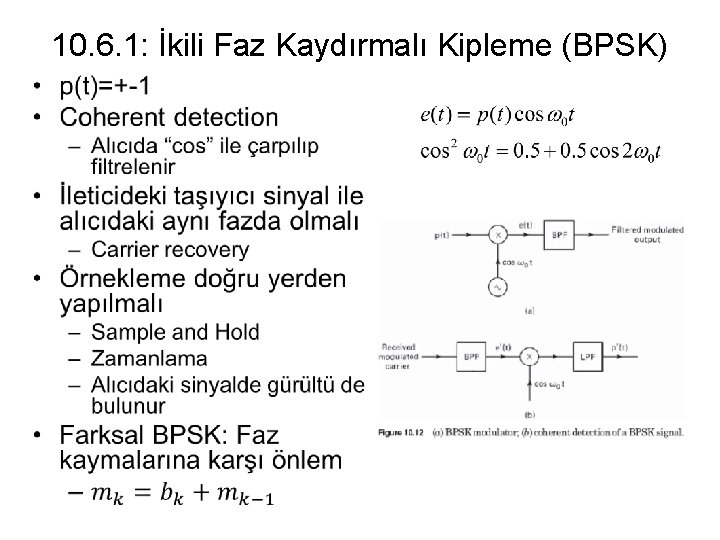

10. 6. 1: İkili Faz Kaydırmalı Kipleme (BPSK) •

10. 6. 1: İkili Faz Kaydırmalı Kipleme (BPSK) •

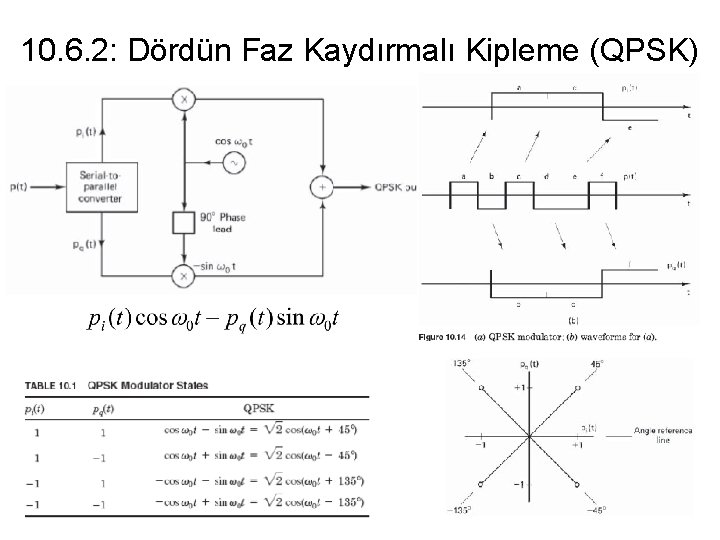

10. 6. 2: Dördün Faz Kaydırmalı Kipleme (QPSK)

10. 6. 2: Dördün Faz Kaydırmalı Kipleme (QPSK)

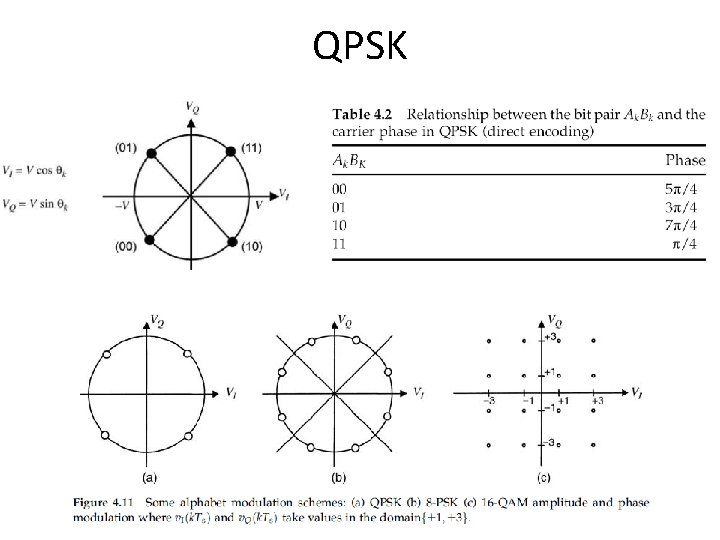

QPSK

QPSK

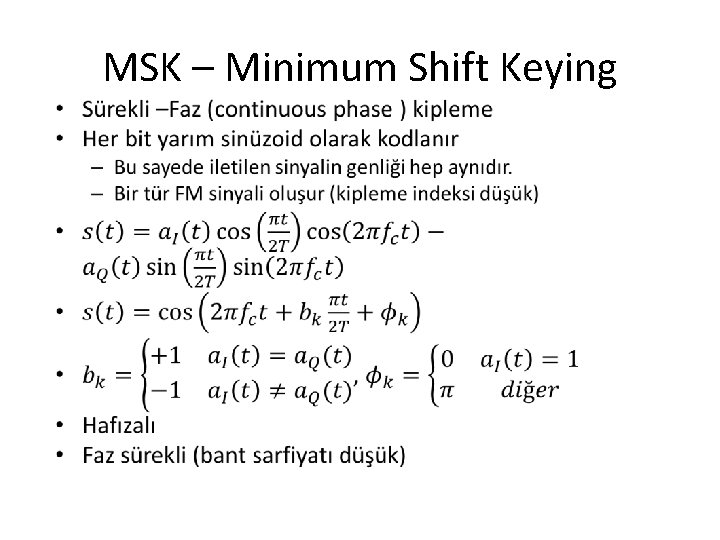

MSK – Minimum Shift Keying •

MSK – Minimum Shift Keying •

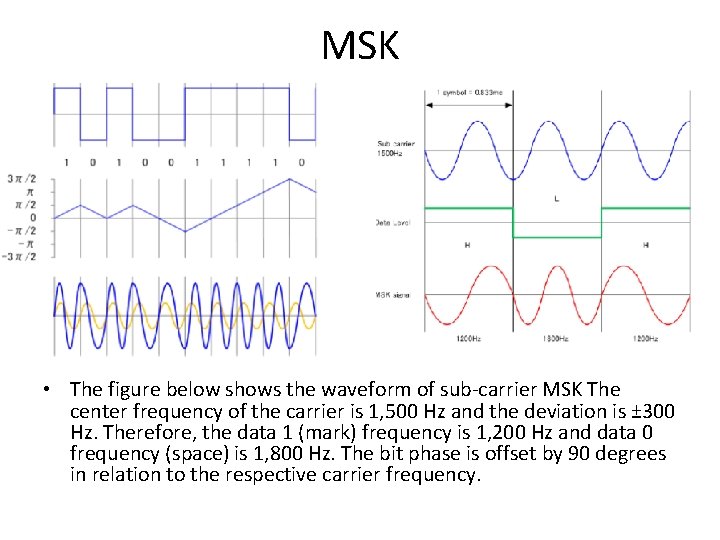

MSK • The figure below shows the waveform of sub-carrier MSK The center frequency

MSK • The figure below shows the waveform of sub-carrier MSK The center frequency of the carrier is 1, 500 Hz and the deviation is ± 300 Hz. Therefore, the data 1 (mark) frequency is 1, 200 Hz and data 0 frequency (space) is 1, 800 Hz. The bit phase is offset by 90 degrees in relation to the respective carrier frequency.

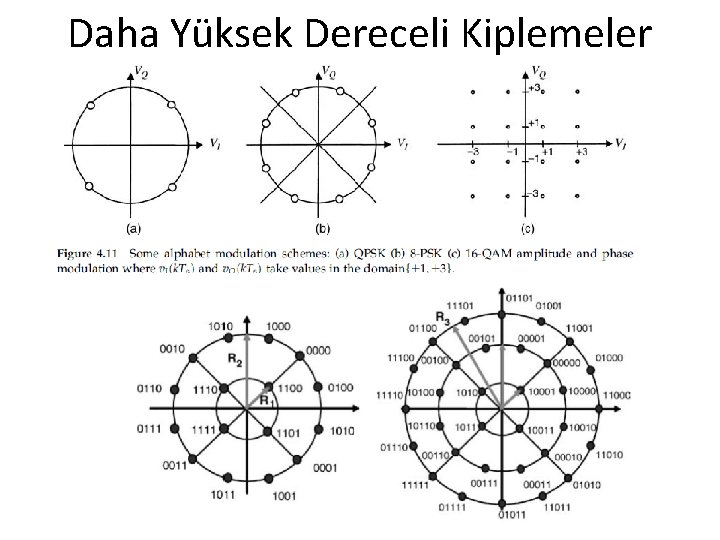

Daha Yüksek Dereceli Kiplemeler

Daha Yüksek Dereceli Kiplemeler

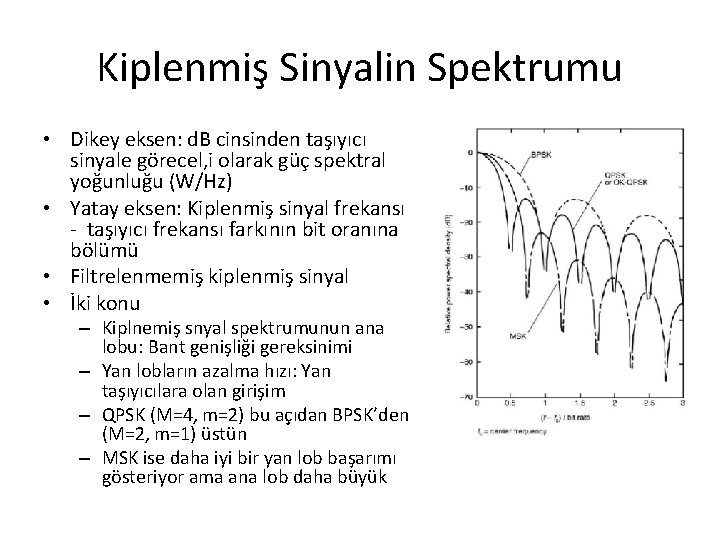

Kiplenmiş Sinyalin Spektrumu • Dikey eksen: d. B cinsinden taşıyıcı sinyale görecel, i olarak

Kiplenmiş Sinyalin Spektrumu • Dikey eksen: d. B cinsinden taşıyıcı sinyale görecel, i olarak güç spektral yoğunluğu (W/Hz) • Yatay eksen: Kiplenmiş sinyal frekansı - taşıyıcı frekansı farkının bit oranına bölümü • Filtrelenmemiş kiplenmiş sinyal • İki konu – Kiplnemiş snyal spektrumunun ana lobu: Bant genişliği gereksinimi – Yan lobların azalma hızı: Yan taşıyıcılara olan girişim – QPSK (M=4, m=2) bu açıdan BPSK’den (M=2, m=1) üstün – MSK ise daha iyi bir yan lob başarımı gösteriyor ama ana lob daha büyük

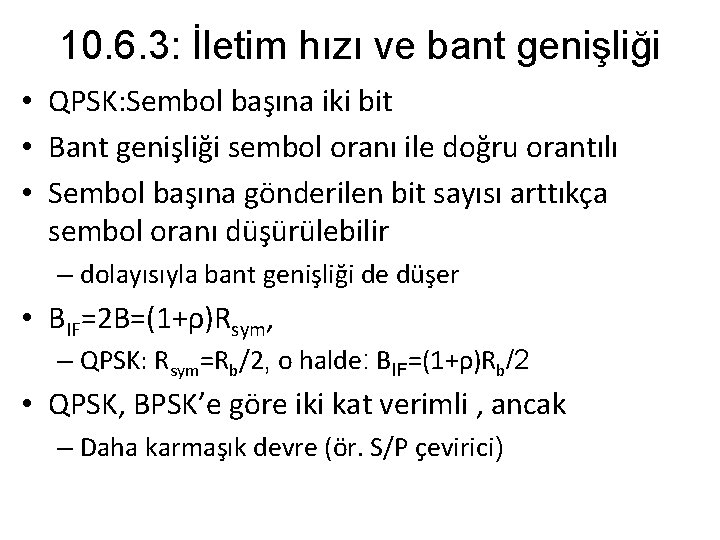

10. 6. 3: İletim hızı ve bant genişliği • QPSK: Sembol başına iki bit

10. 6. 3: İletim hızı ve bant genişliği • QPSK: Sembol başına iki bit • Bant genişliği sembol oranı ile doğru orantılı • Sembol başına gönderilen bit sayısı arttıkça sembol oranı düşürülebilir – dolayısıyla bant genişliği de düşer • BIF=2 B=(1+ρ)Rsym, – QPSK: Rsym=Rb/2, o halde: BIF=(1+ρ)Rb/2 • QPSK, BPSK’e göre iki kat verimli , ancak – Daha karmaşık devre (ör. S/P çevirici)

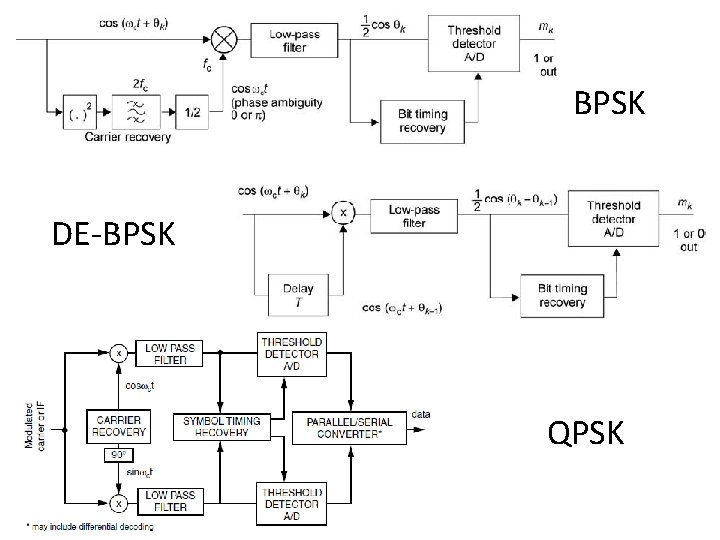

BPSK DE-BPSK QPSK

BPSK DE-BPSK QPSK

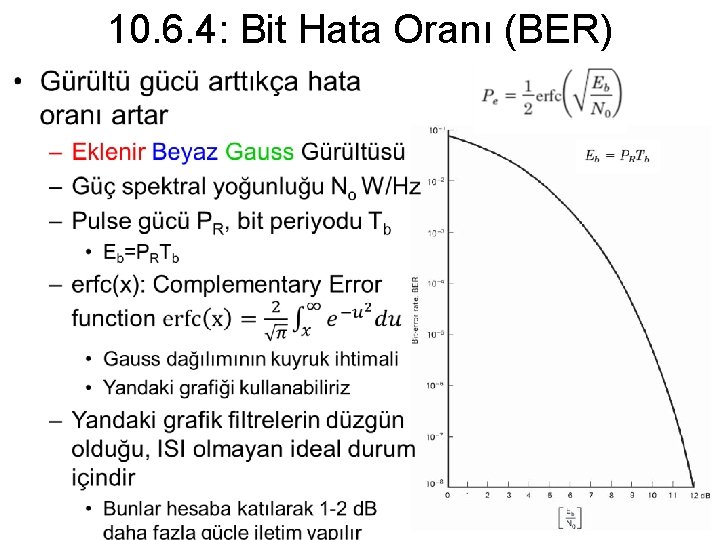

10. 6. 4: Bit Hata Oranı (BER) •

10. 6. 4: Bit Hata Oranı (BER) •

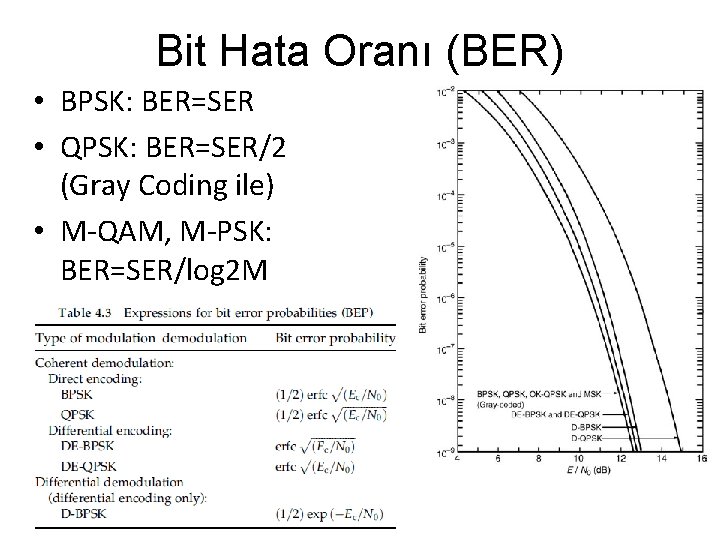

Bit Hata Oranı (BER) • BPSK: BER=SER • QPSK: BER=SER/2 (Gray Coding ile) •

Bit Hata Oranı (BER) • BPSK: BER=SER • QPSK: BER=SER/2 (Gray Coding ile) • M-QAM, M-PSK: BER=SER/log 2 M

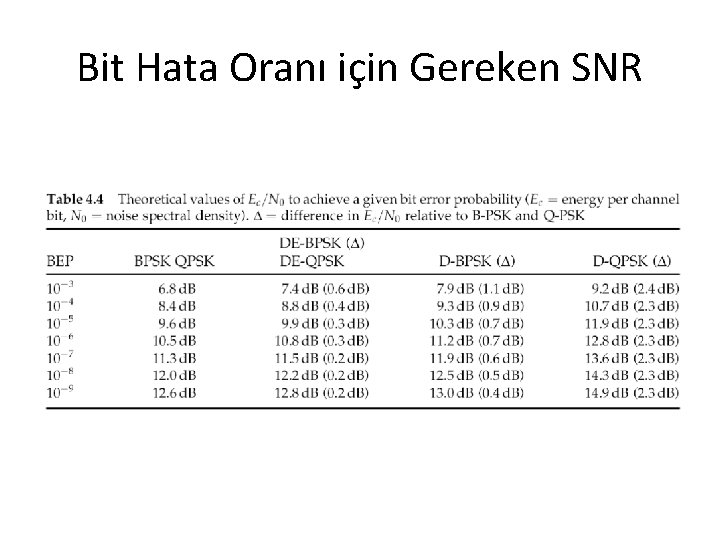

Bit Hata Oranı için Gereken SNR

Bit Hata Oranı için Gereken SNR

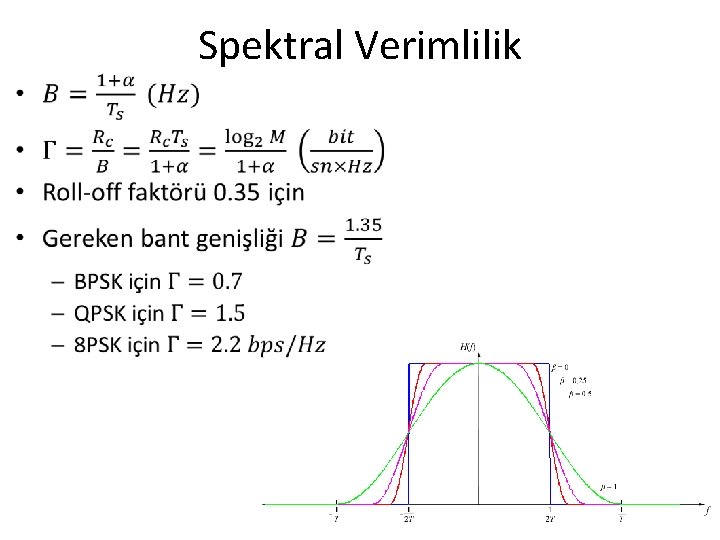

Spektral Verimlilik •

Spektral Verimlilik •

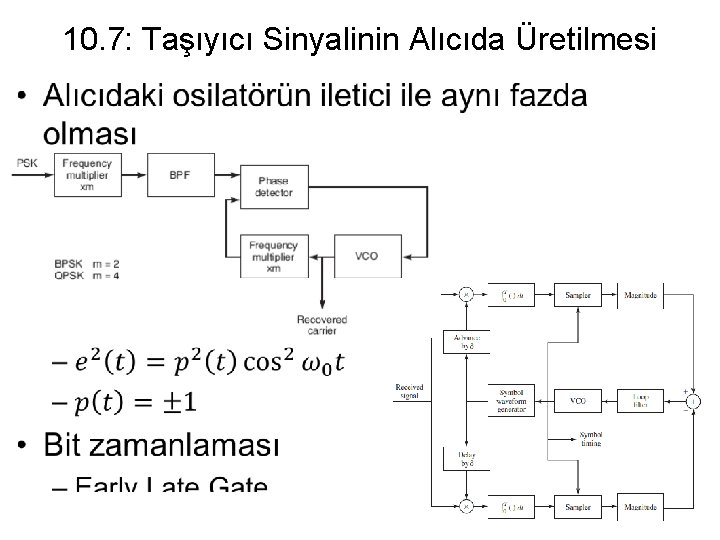

10. 7: Taşıyıcı Sinyalinin Alıcıda Üretilmesi •

10. 7: Taşıyıcı Sinyalinin Alıcıda Üretilmesi •

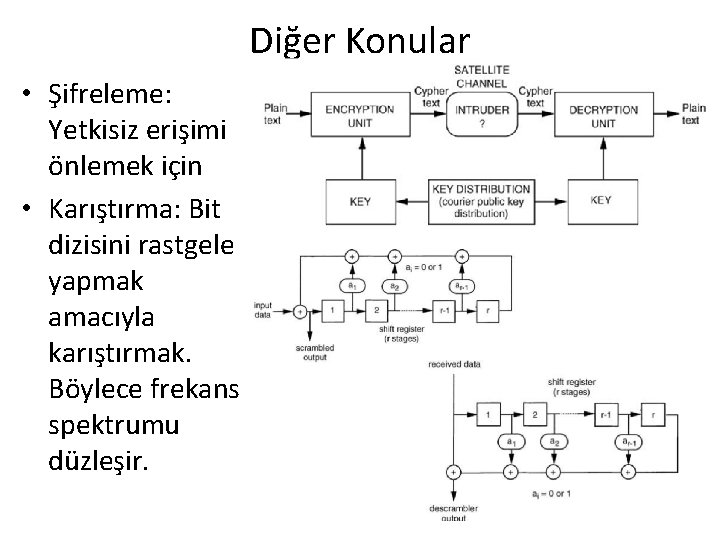

Diğer Konular • Şifreleme: Yetkisiz erişimi önlemek için • Karıştırma: Bit dizisini rastgele yapmak

Diğer Konular • Şifreleme: Yetkisiz erişimi önlemek için • Karıştırma: Bit dizisini rastgele yapmak amacıyla karıştırmak. Böylece frekans spektrumu düzleşir.

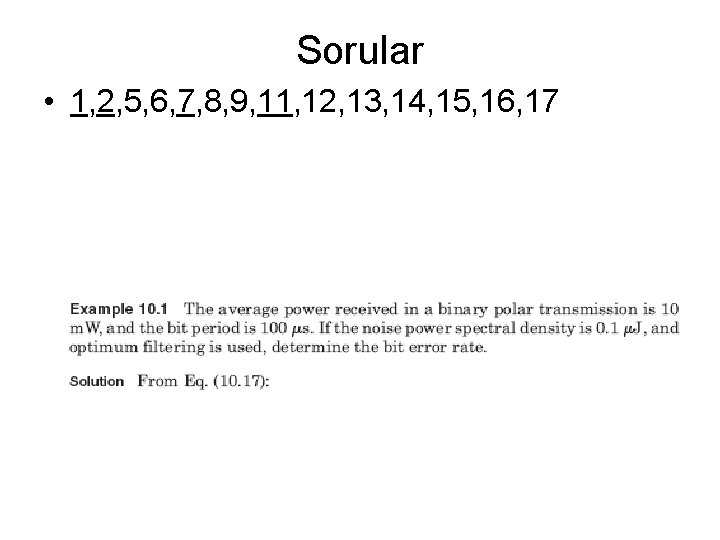

Sorular • 1, 2, 5, 6, 7, 8, 9, 11, 12, 13, 14, 15,

Sorular • 1, 2, 5, 6, 7, 8, 9, 11, 12, 13, 14, 15, 16, 17
