ROBOT KONTROL SİSTEMLERİ VE UYGULAMA ALANLARI Prof. Dr. Nusret TAN İnönü Üniversitesi Mühendislik Fakültesi Elektrik-Elektronik Müh. Bölümü

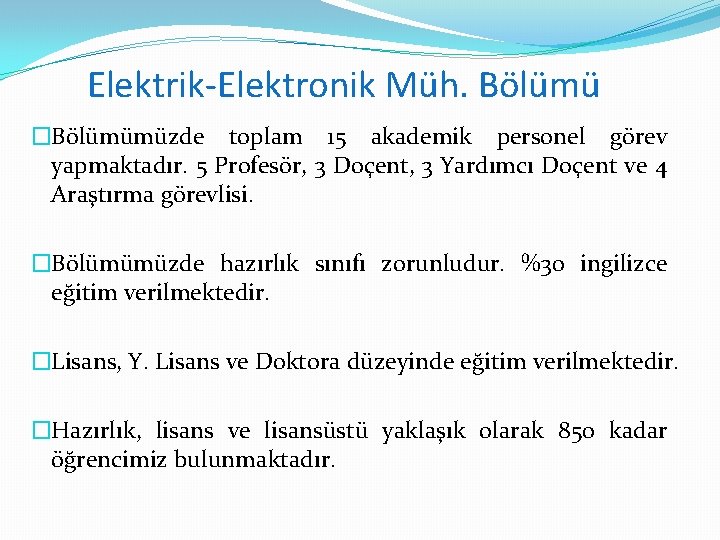

Elektrik-Elektronik Müh. Bölümü �Bölümümüzde toplam 15 akademik personel görev yapmaktadır. 5 Profesör, 3 Doçent, 3 Yardımcı Doçent ve 4 Araştırma görevlisi. �Bölümümüzde hazırlık sınıfı zorunludur. %30 ingilizce eğitim verilmektedir. �Lisans, Y. Lisans ve Doktora düzeyinde eğitim verilmektedir. �Hazırlık, lisans ve lisansüstü yaklaşık olarak 850 kadar öğrencimiz bulunmaktadır.

Elektrik-Elektronik Müh. Bölümü �Türkiye’deki üniversiteler arasında Normal Öğretimde 35. sıralardayız ve İkinci Öğretimde 16. sıradayız. �Bölümümüzde Elektrik Devreler, Elektronik, Mikroişlemciler, Elektrik Makinaları, Kontrol, Güç Elektroniği, Bilgisayar ve Araştırma Laboratuvarları mevcuttur. �Genel olarak Enerji Sistemleri, Elektronik, Sinyal İşleme, Kontrol, Elektromanyetik ve Elektrik Makinaları alanlarında çalışmalar yapılmaktadır. �Bölümümüzde yürütülen 4 Tübitak projesi bulunmaktadır. Bir yılda ortalama 35 -40 civarında bilimsel yayın yapılmaktadır.

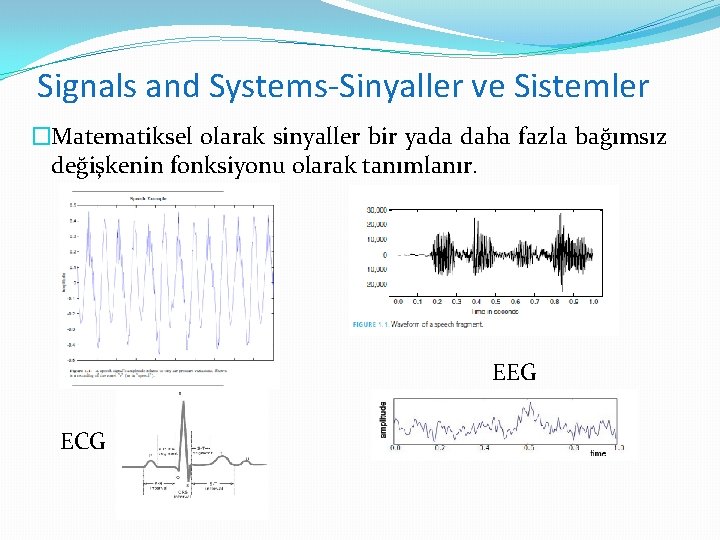

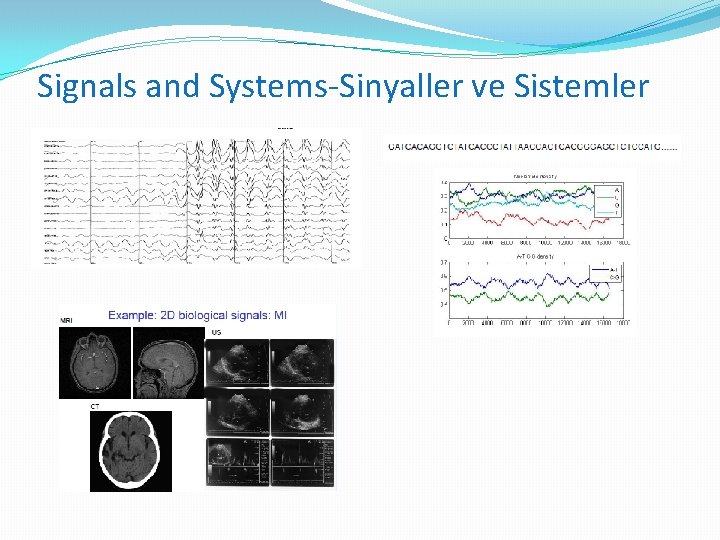

Signals and Systems-Sinyaller ve Sistemler �Matematiksel olarak sinyaller bir yada daha fazla bağımsız değişkenin fonksiyonu olarak tanımlanır. EEG ECG

Signals and Systems-Sinyaller ve Sistemler

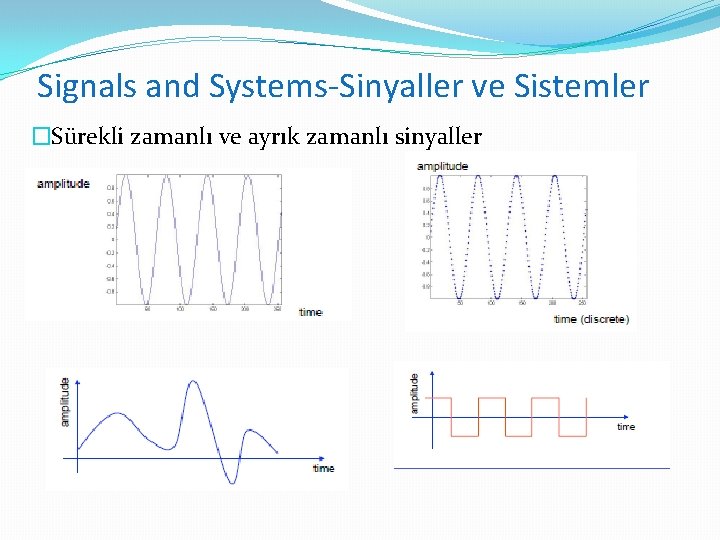

Signals and Systems-Sinyaller ve Sistemler �Sürekli zamanlı ve ayrık zamanlı sinyaller

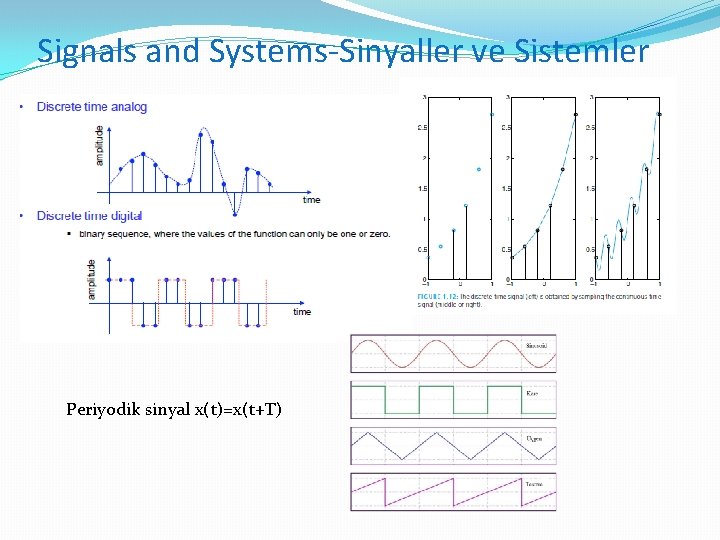

Signals and Systems-Sinyaller ve Sistemler Periyodik sinyal x(t)=x(t+T)

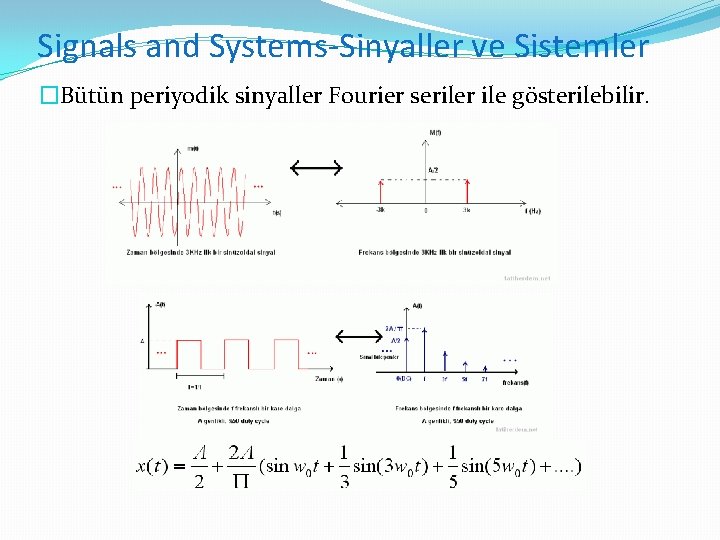

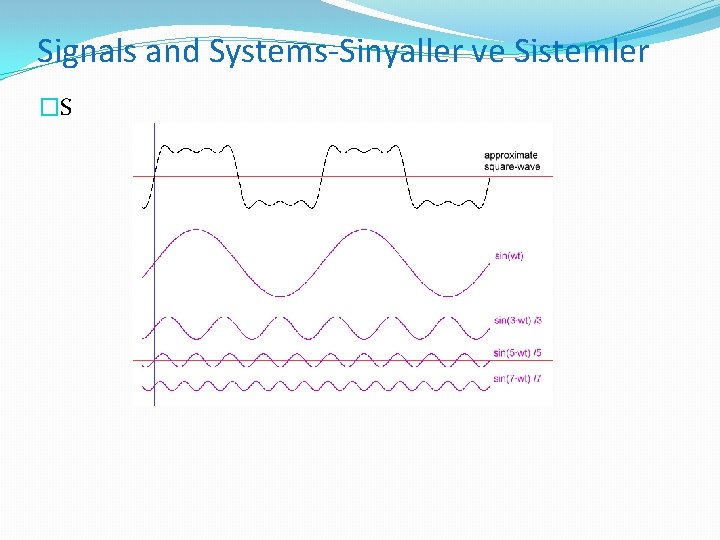

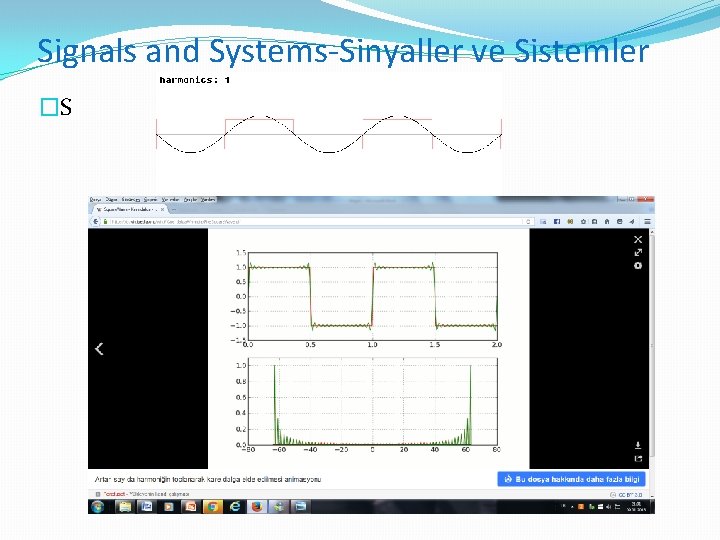

Signals and Systems-Sinyaller ve Sistemler �Bütün periyodik sinyaller Fourier seriler ile gösterilebilir.

Signals and Systems-Sinyaller ve Sistemler �S

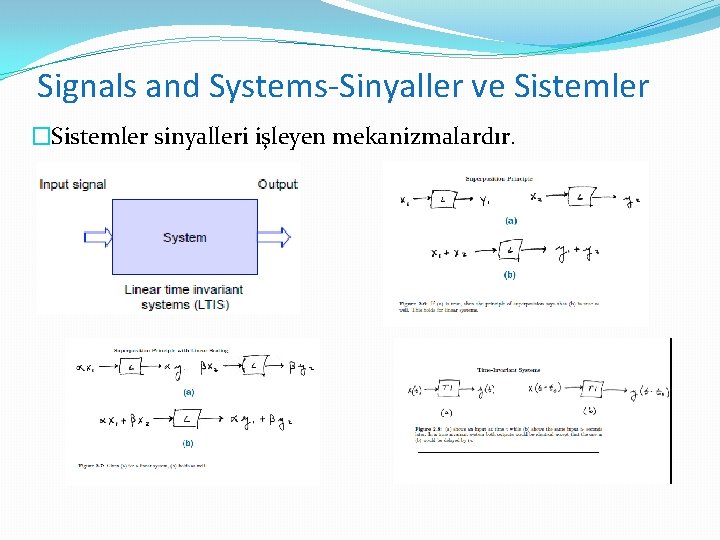

Signals and Systems-Sinyaller ve Sistemler �Sistemler sinyalleri işleyen mekanizmalardır.

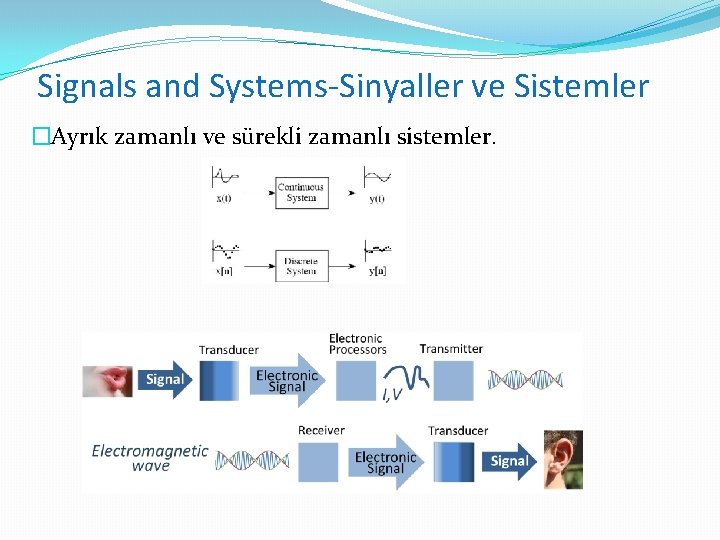

Signals and Systems-Sinyaller ve Sistemler �Ayrık zamanlı ve sürekli zamanlı sistemler.

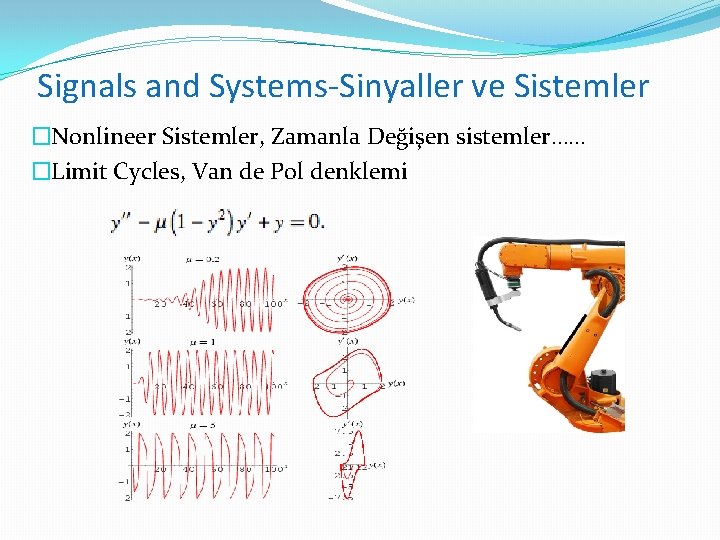

Signals and Systems-Sinyaller ve Sistemler �Nonlineer Sistemler, Zamanla Değişen sistemler…… �Limit Cycles, Van de Pol denklemi

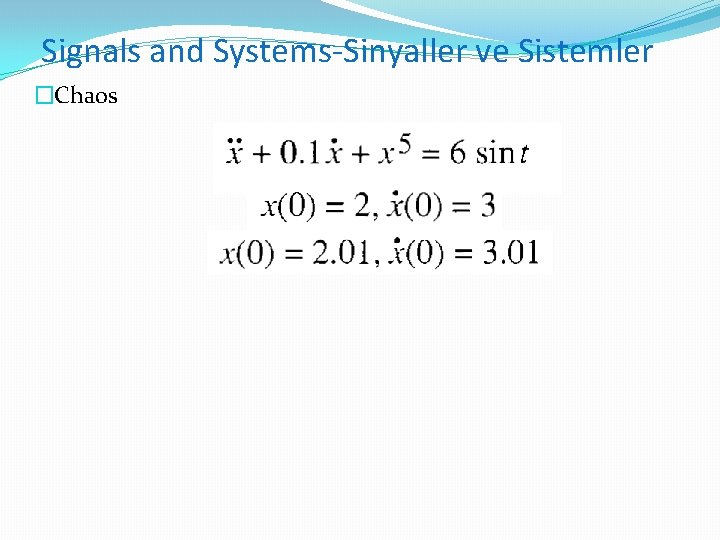

Signals and Systems-Sinyaller ve Sistemler �Chaos

Signals and Systems-Sinyaller ve Sistemler Elektriksel Sistemler Aerodinamik Sistemler Uzaktan Kontrollü Sistemler Isıl Sistemler Akışkan Sistemler Bilgi İletim Sistemleri Mekanik Sistemler Elektromekanik Sistemler Endüstriyel Sistemler Foto - Elektrik Sistemler Elektromanyetik Sis. Ulaşım Sistemleri Ekonomik Sistemler Sosyal Sistemler Biyolojik Sistemler Tarım Sistemleri Ekolojik Sistemler

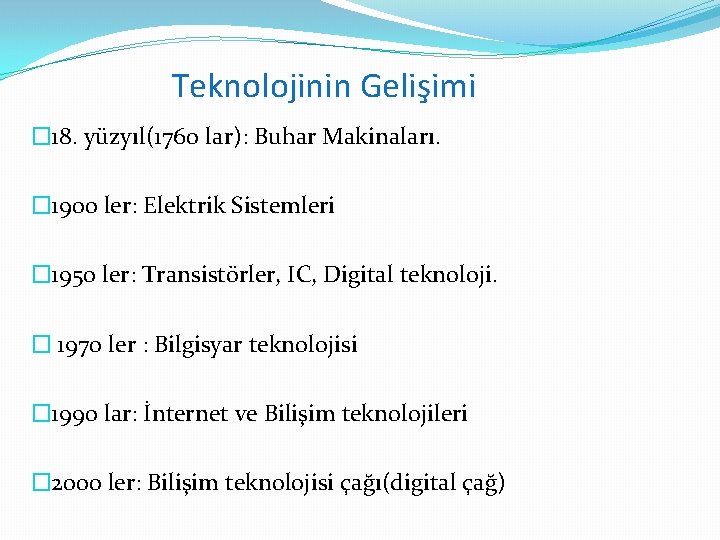

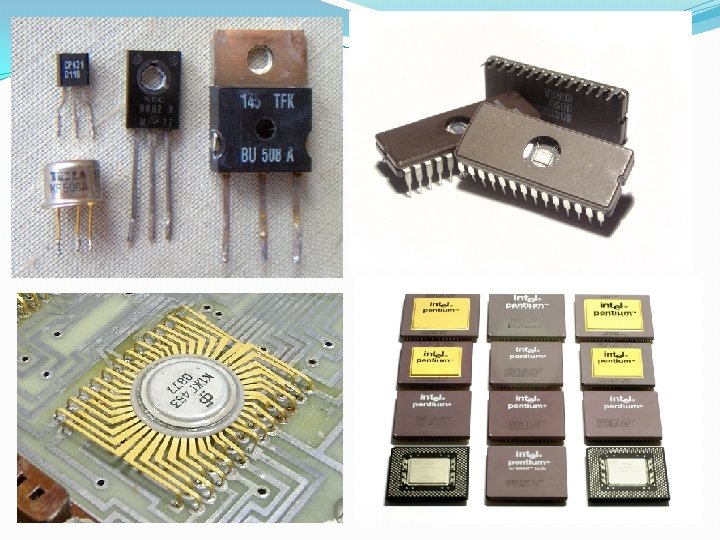

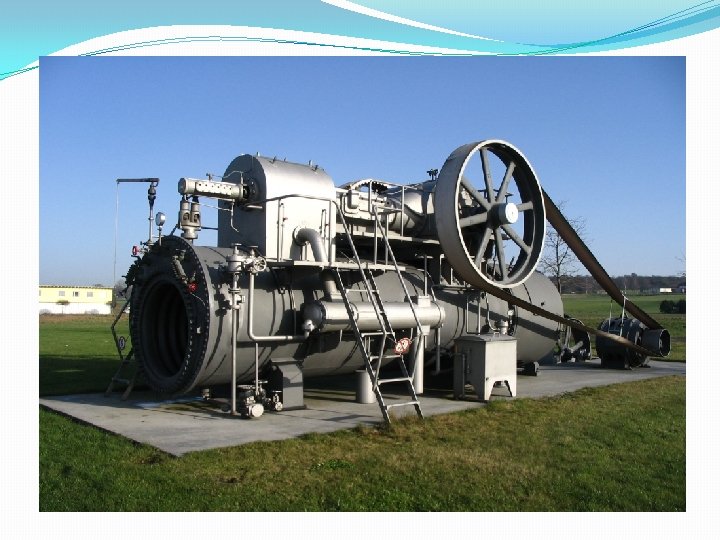

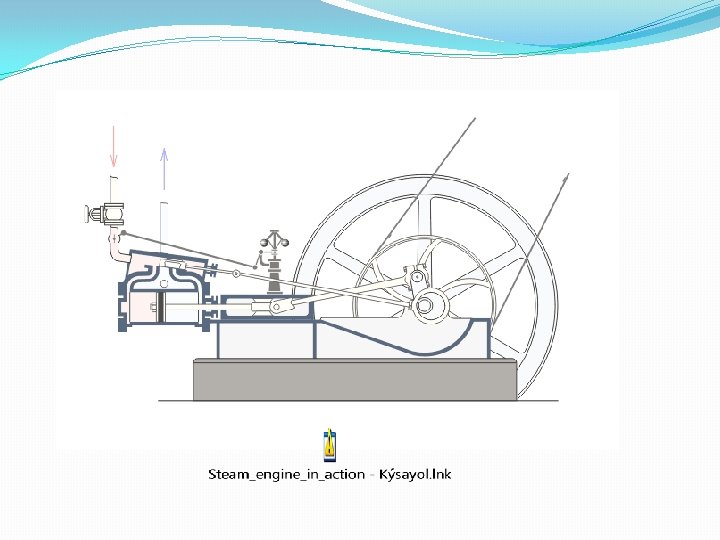

Teknolojinin Gelişimi � 18. yüzyıl(1760 lar): Buhar Makinaları. � 1900 ler: Elektrik Sistemleri � 1950 ler: Transistörler, IC, Digital teknoloji. � 1970 ler : Bilgisyar teknolojisi � 1990 lar: İnternet ve Bilişim teknolojileri � 2000 ler: Bilişim teknolojisi çağı(digital çağ)

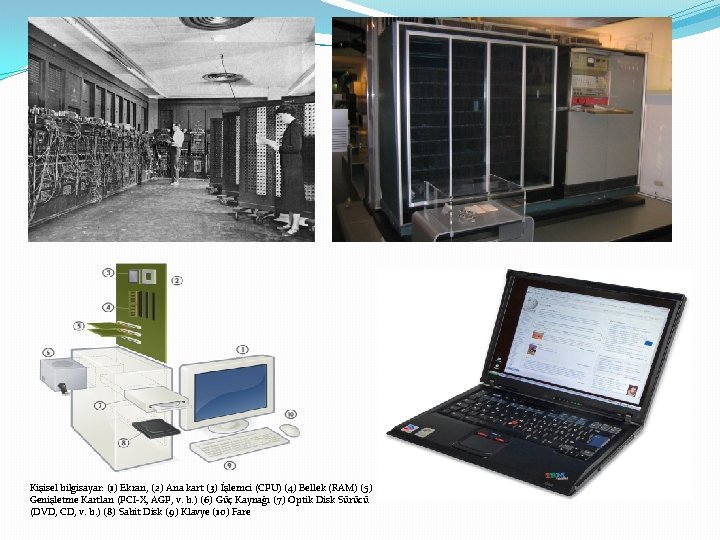

Kişisel bilgisayar: (1) Ekran, (2) Ana kart (3) İşlemci (CPU) (4) Bellek (RAM) (5) Genişletme Kartları (PCI-X, AGP, v. b. ) (6) Güç Kaynağı (7) Optik Disk Sürücü (DVD, CD, v. b. ) (8) Sabit Disk (9) Klavye (10) Fare

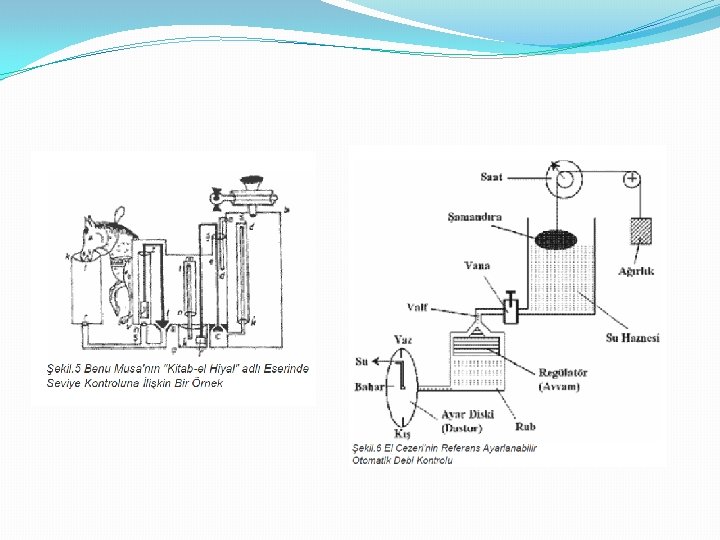

Kontrol Sistemleri Tarihi �Başta endüstriyel sistemler olmak üzere Elektrik, Elektronik, Mekanik ve Bilgisayar tabanlı tüm sistemlerin amaçlanan ve planlana biçimde çalışmasını sağlayan bilgi ve teknolojileri üreten ve uygulayan bir bilim dalıdır. M. Ö. III. Yüzyıl Tapınak kapılarının otomatik açılması M. S. 1. yy

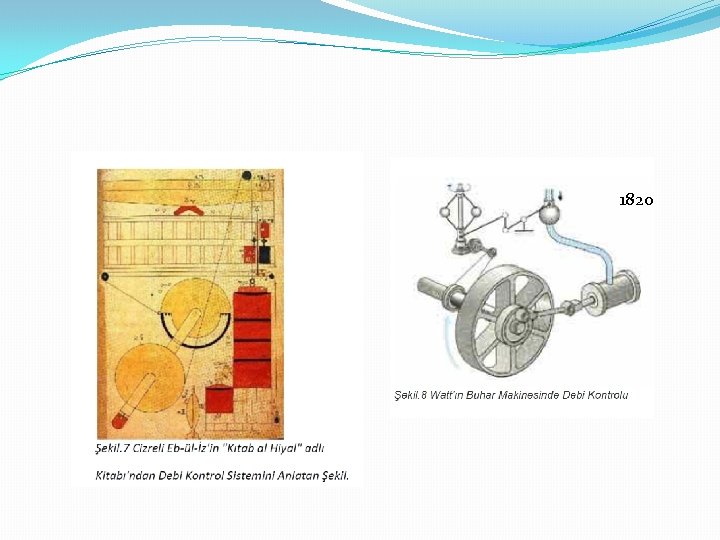

1820

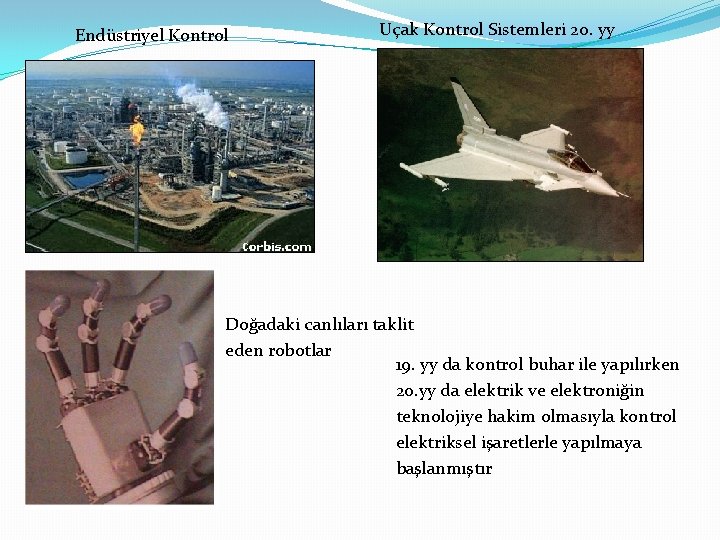

Endüstriyel Kontrol Uçak Kontrol Sistemleri 20. yy Doğadaki canlıları taklit eden robotlar 19. yy da kontrol buhar ile yapılırken 20. yy da elektrik ve elektroniğin teknolojiye hakim olmasıyla kontrol elektriksel işaretlerle yapılmaya başlanmıştır

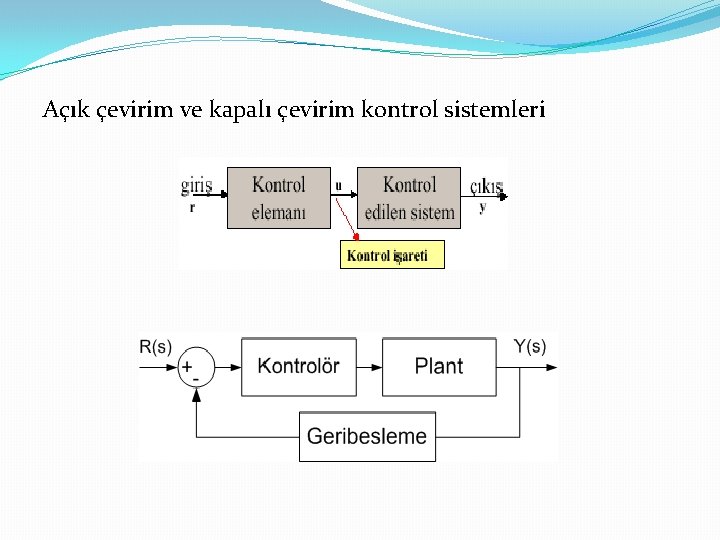

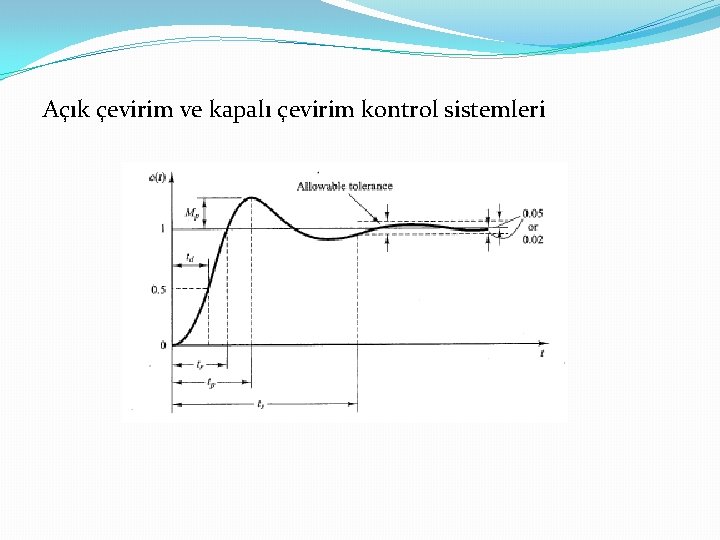

Açık çevirim ve kapalı çevirim kontrol sistemleri

Kontrol Sistemleri �Elektrik Sistemleri. Örnek sistem: Bir elektrik devresi Kontrol işlevi: akım ve gerilim

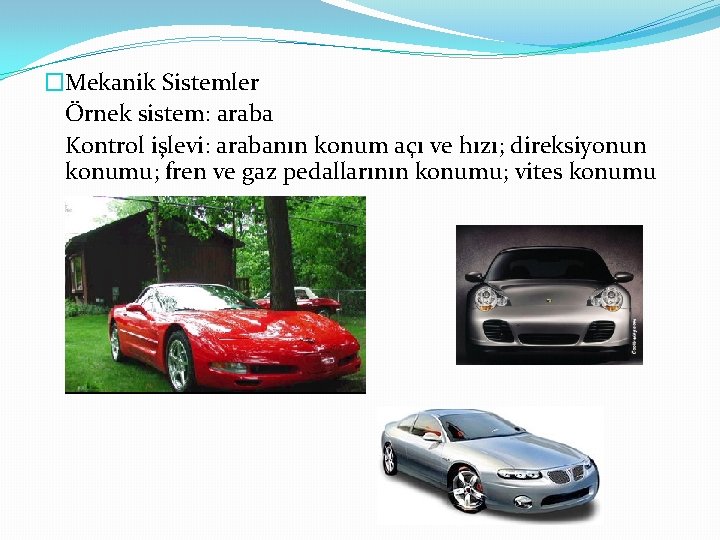

�Mekanik Sistemler Örnek sistem: araba Kontrol işlevi: arabanın konum açı ve hızı; direksiyonun konumu; fren ve gaz pedallarının konumu; vites konumu

�Aerodinamik sistemler Örnek sistem: uçak, füze Kontrol işlevi: Üç boyutta konum, hız ve ivme; konumu; Kabin basıncı; Motor hızı; hedefe olan uzaklık; vuruş açısı

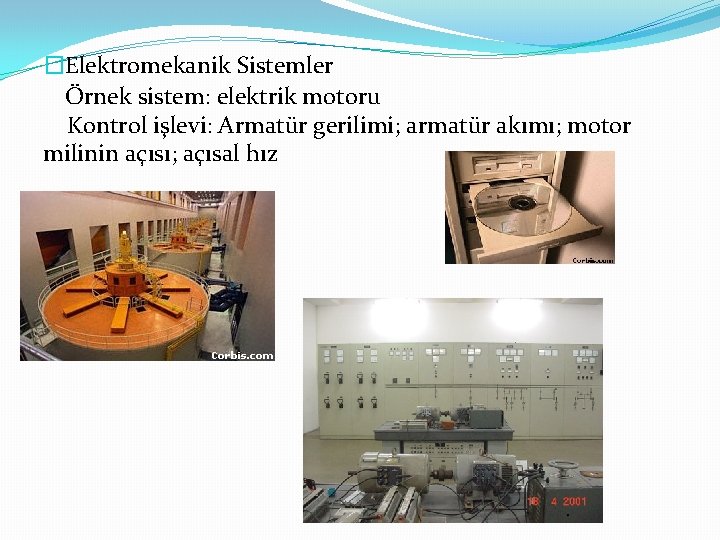

�Elektromekanik Sistemler Örnek sistem: elektrik motoru Kontrol işlevi: Armatür gerilimi; armatür akımı; motor milinin açısı; açısal hız

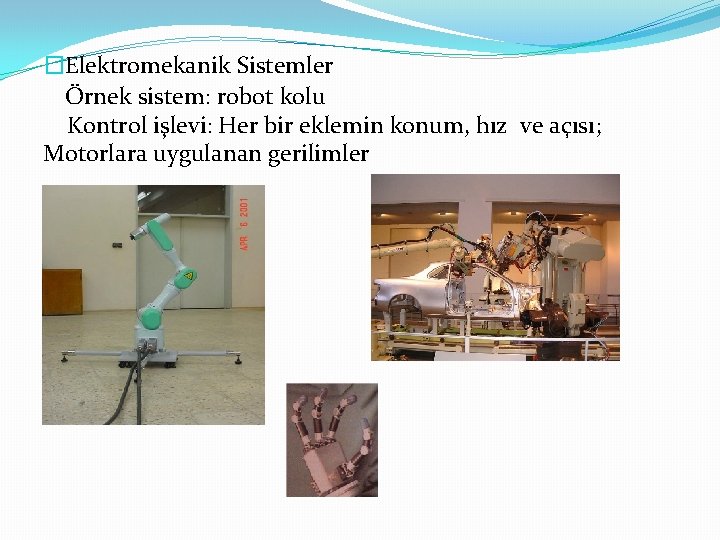

�Elektromekanik Sistemler Örnek sistem: robot kolu Kontrol işlevi: Her bir eklemin konum, hız ve açısı; Motorlara uygulanan gerilimler

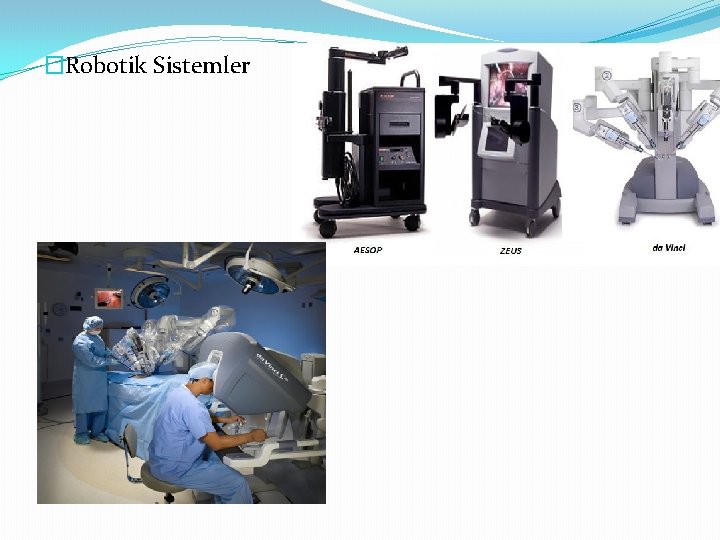

�Uzaktan Kontrollü Sistemler Örnek sistem: Internet üzerinden cerrahi operasyon yapan bir robot Kontrol işlevi: Hastanın konumu; Cerrahın el hareketleri; Robot elinin konumu

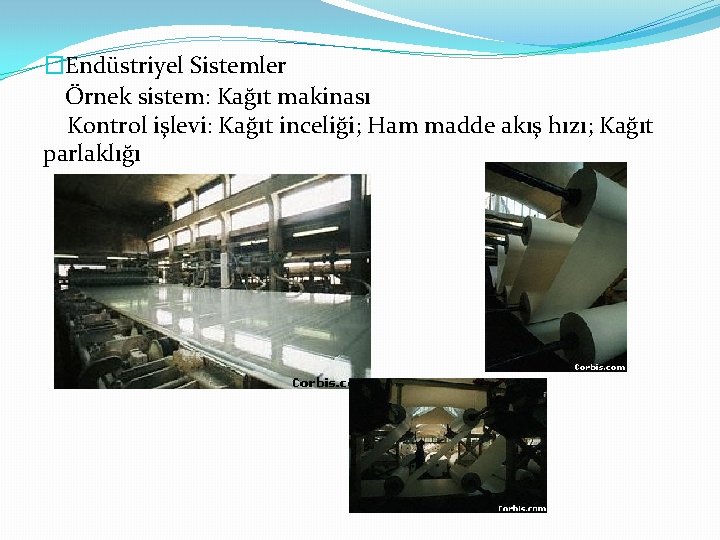

�Endüstriyel Sistemler Örnek sistem: Kağıt makinası Kontrol işlevi: Kağıt inceliği; Ham madde akış hızı; Kağıt parlaklığı

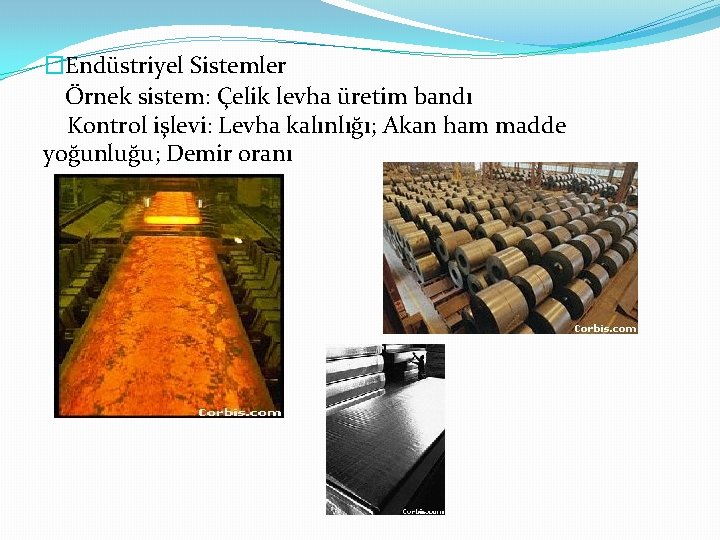

�Endüstriyel Sistemler Örnek sistem: Çelik levha üretim bandı Kontrol işlevi: Levha kalınlığı; Akan ham madde yoğunluğu; Demir oranı

�Isıl Sistemler Örnek sistem: Bir oda Kontrol işlevi: Sıcaklık; Nem; Radyatör vanasının konumu

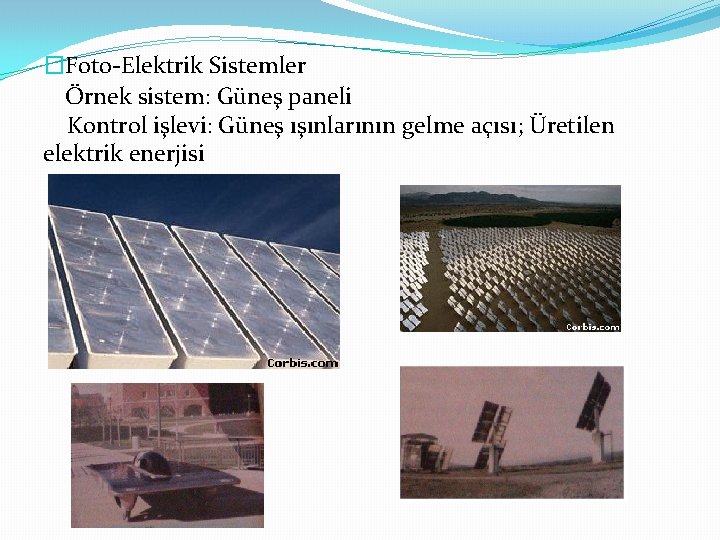

�Foto-Elektrik Sistemler Örnek sistem: Güneş paneli Kontrol işlevi: Güneş ışınlarının gelme açısı; Üretilen elektrik enerjisi

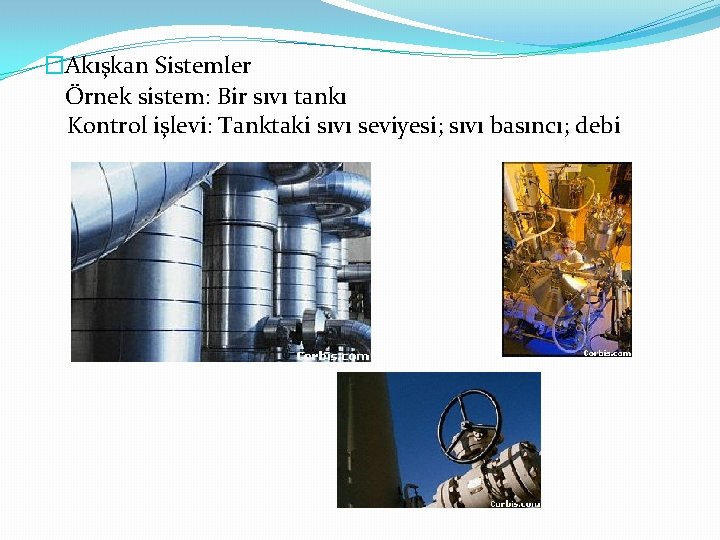

�Akışkan Sistemler Örnek sistem: Bir sıvı tankı Kontrol işlevi: Tanktaki sıvı seviyesi; sıvı basıncı; debi

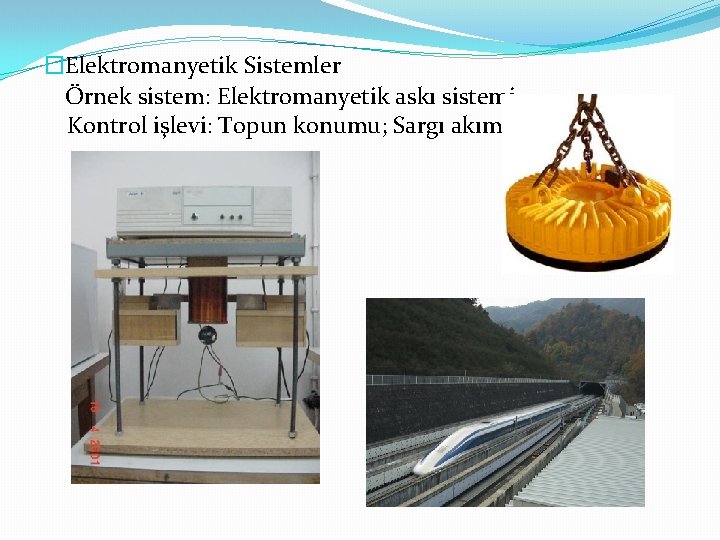

�Elektromanyetik Sistemler Örnek sistem: Elektromanyetik askı sistemi Kontrol işlevi: Topun konumu; Sargı akımı

�Bilgi İşlem Sistemler Örnek sistem: İnternet Kontrol işlevi: ortalama veri akış hızı; bağlantı için bekleme süresi

�Ulaşım Sistemler Örnek sistem: Şehir Trafiği Kontrol işlevi: Bir bölgede kırmızı ışıkta bekleyen araba sayısı; Bir sokaktaki ortalama araç hızı; Bir noktada kırmızı ışık yanma süresi

�Sosyal Sistemler Örnek sistem: Toplum Kontrol işlevi: Birey sayısı, nüfus artışı

�Ekonomik Sistemler Örnek sistem: Bir ülkenin ekonomisi Kontrol işlevi: enflasyon, ekonomik büyüme, vergi oranları

�Biyolojik Sistemler Örnek sistem: İnsan vücudu Kontrol işlevi: nabız, tansiyon, kan şeker düzeyi, enjekte edilen insülin dozu

�Tarım Sistemler Örnek sistem: Bir tarla Kontrol işlevi: Kullanılan gübre; Sulama sıklığı; Elde edilen ürün miktarı

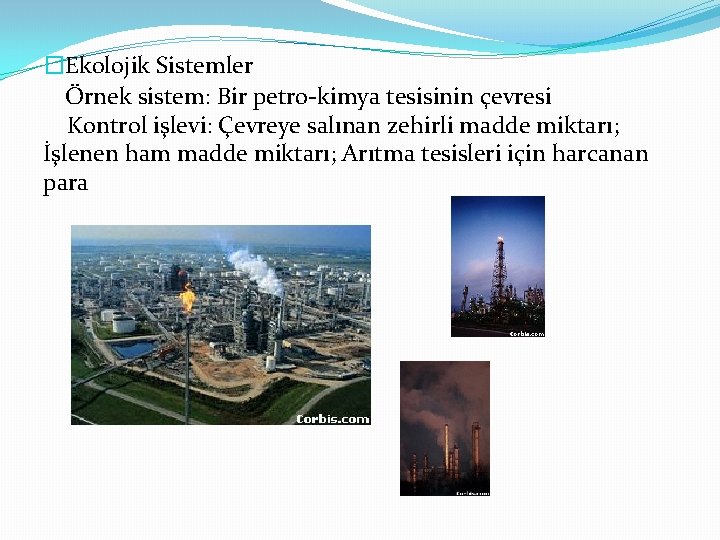

�Ekolojik Sistemler Örnek sistem: Bir petro-kimya tesisinin çevresi Kontrol işlevi: Çevreye salınan zehirli madde miktarı; İşlenen ham madde miktarı; Arıtma tesisleri için harcanan para
