Reglamentación AEA 90364 -8 -1 Eficiencia Energética en Instalaciones de BT – Requisitos Generales. Ing. D Milito

AEA 90364 -8 -1

Reglamentación AEA 90364 -8 -1 Parte 8 Eficiencia Energética en Instalaciones de BT Sección 1 : Requisitos Generales de Eficiencia Energética (Norma de Emergencia). Consideraciones Generales Campo de Aplicación

Reglamentación AEA 90364 -8 -1 Consideraciones Generales • Aplica a Instalaciones Eléctricas de BT. • Atenuación del Efecto Invernadero por CO 2. • Reducción de otros contaminantes NOx y SO 2. • Optimización de los sistemas de distribución. • Reducción de gastos en el consumo eléctrico.

Reglamentación AEA 90364 -8 -1 Campo de Aplicación • Nuevas Instalaciones Eléctricas. Proyectos. • Modificaciones, ampliaciones de Instalaciones. • Clasificación de Instalaciones Existentes desde el punto de vista de la Eficiencia Energética Eléctrica

Reglamentación AEA 90364 -8 -1 Inmuebles -Sectores de actividades 1. Residenciales. 2. Comerciales y terciarios. 3. Industriales. 4. Infraestructura.

Reglamentación AEA 90364 -8 -1 6 Diseño de Instalaciones Eléctricas Nuevas 6. 1 Determinación de la demanda de Potencia. 6. 2 Determinación de las zonas y usos. 6. 3 Impactos en el diseño de la Distribución Eléctrica. 6. 4 Sistema de Gestión de la Energía. 6. 5 Optimización de la Demanda. (Factor de Carga) 6. 6 Fuentes de Energía Renovable.

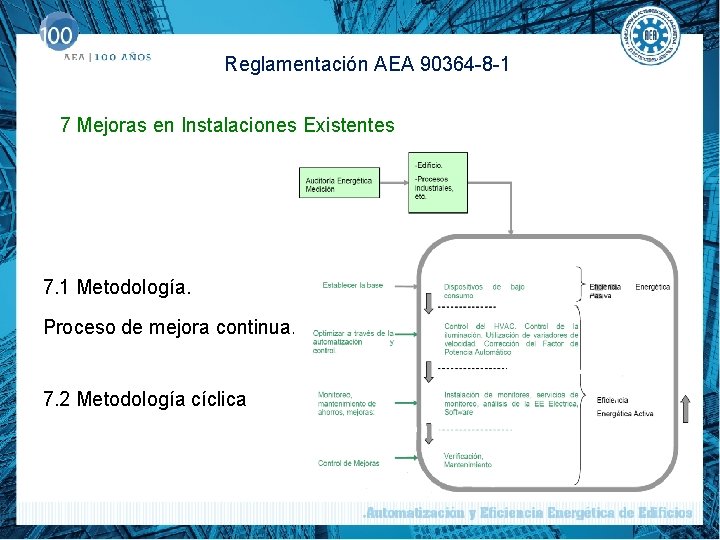

Reglamentación AEA 90364 -8 -1 7 Mejoras en Instalaciones Existentes 7. 1 Metodología. Proceso de mejora continua. 7. 2 Metodología cíclica

Reglamentación AEA 90364 -8 -1 8. Metodología de Implementación 8. 2 Medidas de Eficiencia 1) Equipamiento eléctrico. 2) Sistema de distribución eléctrica 3) Sistema de medición y monitoreo 4) Fuentes de energía renovables

Reglamentación AEA 90364 -8 -1 8. 2. 1 Equipamiento Eléctrico. • Motores. • Iluminación. • Calefacción, Ventilación y A/A (HVAC).

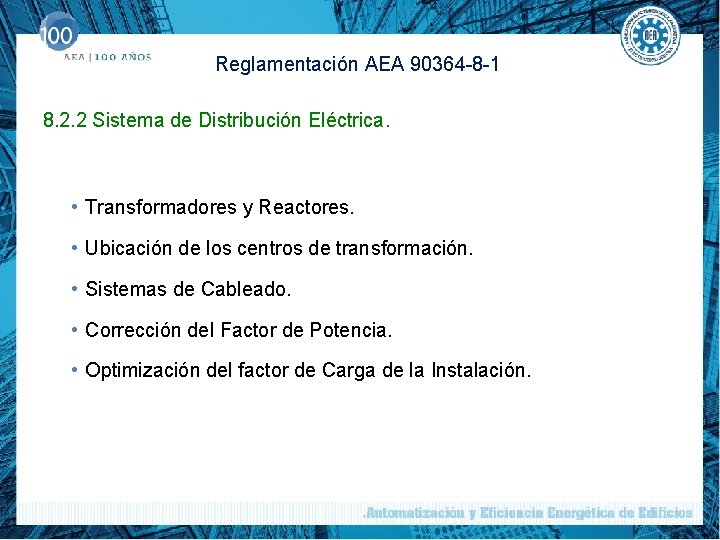

Reglamentación AEA 90364 -8 -1 8. 2. 2 Sistema de Distribución Eléctrica. • Transformadores y Reactores. • Ubicación de los centros de transformación. • Sistemas de Cableado. • Corrección del Factor de Potencia. • Optimización del factor de Carga de la Instalación.

Reglamentación AEA 90364 -8 -1 8. 2. 3 Sistema de Monitoreo de la Instalación. Objetivos • Seguimiento de Performance y evaluación comparativa • Uso de la energía y detección de cambios en el perfil. • Análisis de la calidad de Energía. • Emisión de alarmas y señales para acciones automáticas. • Energía • Perfil de demanda. • Tensiones y desequilibrio entre ellas. • Factor de Potencia • Armónicos

Reglamentación AEA 90364 -8 -1 8. 2. 4 Fuentes de energía renovables

Eficiencia Energética EFICIENCIA ENERGETICA PASIVA EFICIENCIA ENERGETICA ACTIVA

Eficiencia en los equipos consumidores. EC 1) Motores de más de 3000 Hs/Año Norma IRAM 62405 PASIVA (IRAM IE 3) MOTOR 3 x 380 4 P 5, 5 KW 90 KW Rendimiento IE 1 84, 7 % 93 % Rendimiento IE 3 90 % 95%

Eficiencia Energética Eficiencia en los equipos consumidores. PASIVA ACTIVA Eficiencia en el sistema de Distribución Eléctrica PASIVA Sistema de Monitoreo de la Instalación ACTIVA

Eficiencia Energética Eficiencia en los equipos Consumidores. EC 1) Motores de más de 3000 Hs/Año EFF 1 IRAM IE 3 PASIVA EC 2) Regulación de caudales y presiones con motores y variadores de Velocidad ACTIVA EC 3) Variadores de Velocidad para control de Fluidos ACTIVA EC 4) Utilización de Iluminación con lámparas de bajo consumo PASIVA EC 5) Automatizar iluminación en función de luz diurna, presencia, HVAC, ACTIVA

Eficiencia Energética Eficiencia en el sistema de Distribución Eléctrica DE 1) Transformadores de alta eficiencia. PASIVA DE 2) Conmutación a Transformadores de pequeña potencia en horas o días de baja carga. ACTIVA DE 3) Conductores eléctricos. Las secciones de los conductores y la ubicación de tableros en el proyecto eléctrico. PASIVA DE 4) Diseño de los tableros eléctricos aptos para el monitoreo y control. PASIVA DE 5) Control de Demanda ACTIVA DE 6) Compensación de la Energía Reactiva. PASIVA ACTIVA

Eficiencia Energética Sistema de Monitoreo de la Instalación Objetivos Principales : 1) Análisis de Calidad de Energía 2) Identificación del Uso de Energía en cada proceso o área y análisis de las variaciones. 3) Control de la Performance de Planta y Benchmarking. Monitoreo Continuo 1) Consumo de Energía por área o línea de fabricación. 2) Demanda de Potencia KW en función del tiempo. 3) Tensión y balance de Tensiones. 4) Cos 5) Armónicos THDV y THDI

Eficiencia Energética Sistema de Monitoreo de la Instalación Sistemas técnicos: Sistemas de gestión • Pensados para técnicos, • Usuarios conocimientos eléctricos de la instalación • Tiempo para la explotación del sistema instalado. • Ideales para la supervisión y el control, estudios de carga y mantenimiento preventivo, etc. • Responden a las necesidades propias del manager. • Usuario no tiene porque poseer los conocimientos eléctricos • Facilitan la información previamente tratada y presentada de forma que la extracción de conclusiones sea inmediata. • Ideales para la asignación de costos, cálculo de ratios, cumplimiento de objetivos, benchmarking, etc.

Clasificación de instalaciones eléctricas o requerimientos sobre proyectos eléctricos. Se establecen 5 Clases de Eficiencia. . EIEC 0: Instalación no eficiente. . EIEC 1: Instalación de baja eficiencia. . EIEC 2: Instalación de mediana eficiencia. (Valor de Referencia). EIEC 3: Instalación de alta eficiencia. . EIEC 4: Instalación de eficiencia óptima Total de Puntos A+B Clases de eficiencia de instalación eléctricas < 24 ≥ 36 ≥ 48 ≥ 60 EIEC 1 EIEC 2 EIEC 3 EIEC 4

Reglamentación AEA 90364 -8 -1 Clasificación de instalaciones eléctricas o requerimientos sobre proyectos eléctricos. Medidas de Eficiencia (14) Perfil de Eficiencia Niveles de Desempeño (3) Perfil de Desempeño Puntaje T = Puntaje A + Puntaje B Puntaje A Puntaje B

Reglamentación AEA 90364 -8 -1 Medidas de Eficiencia. Tabla A. 1. 1 Requerimiento A. 1. 2 Determinación del perfil de demanda P (k. W)= f(t) Ubicación de la Subestación Transformadora A. 1. 3 Motores A. 1. 4 Iluminación A. 1. 5 HVAC A. 1. 6 Transformadores A. 1. 7 Sistema de cableado A. 1. 8 Corrección de factor de potencia A. 1. 9 Medición de energía y potencia (k. Wh), (k. W) EM 0 = 0 Puntos. EM 1= 1 Puntos. EM 2 = 2 Puntos. EM 3 = 3 Puntos. A. 1. 10 Medición de Tensión (V) A. 1. 11 Medición de factor de potencia A. 1. 12 Medición de armónicos e inter- armónicos A. 1. 13 Energía renovable A. 1. 14 Regulación de Fluidos Total EM 4 = 4 Puntos.

Reglamentación AEA 90364 -8 -1 Medidas de Eficiencia. Tabla A. 1. 12: Requerimiento para la medición de los armónicos e inter-armónicos Requisito EM 0 Edificios residenciales Ninguna (viviendas) consideración EM 1 Ninguna consideración EM 2 Ninguna consideración EM 3 Ninguna consideración Comercial Ninguna consideración Medición de THDV y THDI ocasional en el origen de la instalación Medición de THDV y THDI periódica y detalle del espectro armónico en el origen de la instalación Industria Ninguna consideración Infraestructura Ninguna consideración Medición de THDV y THDI ocasional en el origen de la instalación y para cada alimentador seccional Medición de THDV y THDI periódica y detalle del espectro armónico en el origen de la instalación (incluyendo los interarmónicos) EM 4 Ninguna consideración Medición de THDV y THDI permanente y detalle del espectro armónico en el origen de la instalación y para cada alimentador seccional Medición de THDV y THDI ocasional en el THDI periódica y THDI permanente y origen de la detalle del espectro instalación y para armónico en el origen cada alimentador de la instalación y para seccional (incluyendo los inter- cada alimentador armónicos) seccional (incluyendo los inter- armónicos) 1) Si los armónicos o inter- armónico son medidos, entonces la medición deberá cumplir con IEC 61557 -12. Medición de THDV y THDI permanente y detalle del espectro armónico en el origen de la instalación y para cada alimentador seccional (incluyendo los inter- armónicos)

Reglamentación AEA 90364 -8 -1 Perfil de Eficiencia. Tabla B. 1: Ejemplo del perfil de eficiencia energética - medidas de eficiencia Tabla Requisito EM 0 EM 1 A. 1. 1 Determinación del perfil de demanda P (k. W)= f(t) 1 A. 1. 2 Ubicación de la Subestación Transformadora 2 A. 1. 3 Motores 3 A. 1. 4 Iluminación 3 A. 1. 5 HVAC 2 A. 1. 6 Transformadores 1 A. 1. 7 Sistema de cableado 1 A. 1. 8 Corrección de factor de potencia 2 A. 1. 9 Medición de energía y potencia (k. Wh), (k. W) 3 A. 1. 10 Medición de Tensión (V) 0 A. 1. 11 Medición de factor de potencia 2 A. 1. 12 Medición de armónicos e inter- armónicos 2 A. 1. 13 Energía renovable 1 A. 1. 14 Regulación de Fluidos 2 Total EM 2 EM 3 EM 4 Puntos 25 Puntaje A = 25

Reglamentación AEA 90364 -8 -1 Niveles de Desempeño Tabla A. 2. 1 Requisito PL 0 = 0 Puntos. A. 2. 2 Medición de la Distribución del consumo anual Factor de potencia PL 2 = 2 Puntos. A. 2. 3 Eficiencia del transformador PL 3 = 3 Puntos. Total PL 1= 1 Puntos. PL 4 = 4 Puntos.

Reglamentación AEA 90364 -8 -1 Niveles de Desempeño Tabla A. 2. 1: Requisitos mínimos para la distribución del consumo anual Segmento Edificios residenciales (viviendas) PL 0 Ninguna consideración PL 1 Ninguna consideración PL 2 Ninguna consideración Comercial Ninguna consideración 75 % del consumo 85 % del consumo 90 % del consumo 94 % del consumo anual puede ser discriminado entre los usos (iluminación, HVAC, procesos, etc) y entre las zonas Industria Ninguna consideración 75 % del consumo 85 % del consumo 90 % del consumo 94 % del consumo anual puede ser discriminado entre los usos (iluminación, HVAC, procesos, . . …) y entre las zonas Infraestructura Ninguna consideración 75 % del consumo 85 % del consumo 90 % del consumo 94 % del consumo anual puede ser discriminado entre los usos (iluminación, HVAC, procesos, . . …) y entre las zonas Los porcentajes están fijados considerando que las pérdidas en el sistema de distribución sé fijan en el orden del 5% PL 3 Ninguna consideración PL 4 Ninguna consideración

Reglamentación AEA 90364 -8 -1 Perfil de Desempeño Tabla B. 2: Ejemplo del perfil de desempeño - niveles de desempeño Tabla Requisito PL 0 PL 1 A. 2. 1 Medición de la Distribución del consumo anual 2 A. 2. 2 Factor de potencia 1 A. 2. 3 Eficiencia del transformador 3 Total PL 2 PL 3 PL 4 Puntos 6 Puntaje B = 6

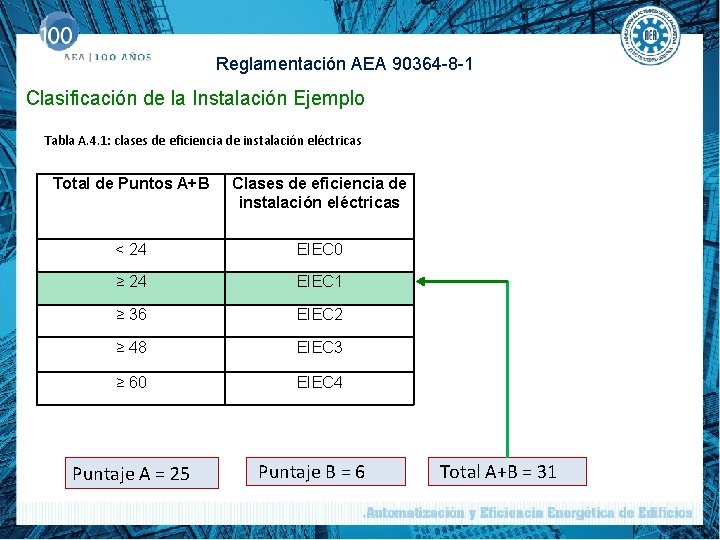

Reglamentación AEA 90364 -8 -1 Clasificación de la Instalación Ejemplo Tabla A. 4. 1: clases de eficiencia de instalación eléctricas Total de Puntos A+B Clases de eficiencia de instalación eléctricas < 24 EIEC 0 ≥ 24 EIEC 1 ≥ 36 EIEC 2 ≥ 48 EIEC 3 ≥ 60 EIEC 4 Puntaje A = 25 Puntaje B = 6 Total A+B = 31
