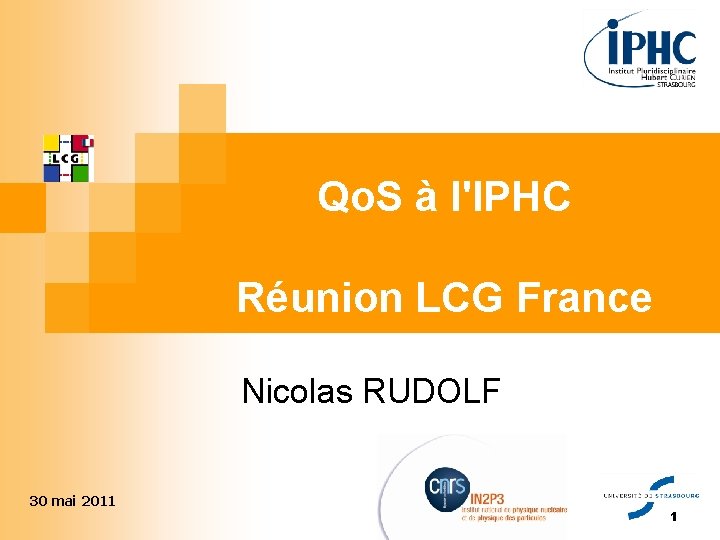

Qo S lIPHC Runion LCG France Nicolas RUDOLF

Qo. S à l'IPHC Réunion LCG France Nicolas RUDOLF 30 mai 2011 1

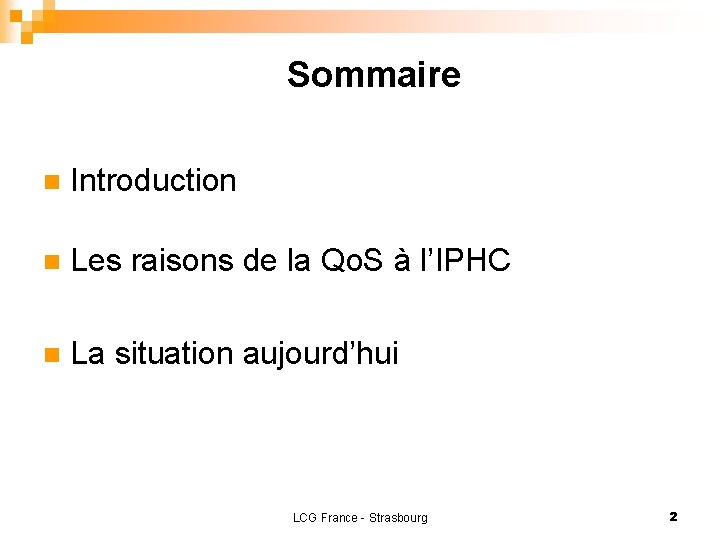

Sommaire n Introduction n Les raisons de la Qo. S à l’IPHC n La situation aujourd’hui LCG France - Strasbourg 2

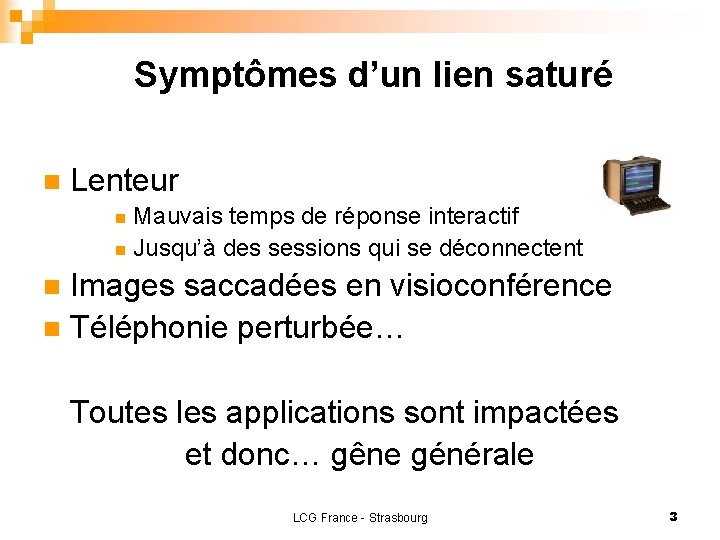

Symptômes d’un lien saturé n Lenteur Mauvais temps de réponse interactif n Jusqu’à des sessions qui se déconnectent n Images saccadées en visioconférence n Téléphonie perturbée… n Toutes les applications sont impactées et donc… gêne générale LCG France - Strasbourg 3

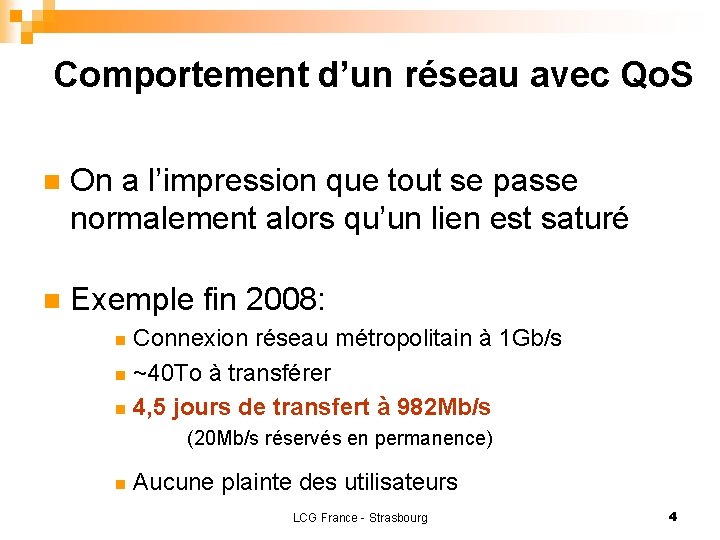

Comportement d’un réseau avec Qo. S n On a l’impression que tout se passe normalement alors qu’un lien est saturé n Exemple fin 2008: Connexion réseau métropolitain à 1 Gb/s n ~40 To à transférer n 4, 5 jours de transfert à 982 Mb/s n (20 Mb/s réservés en permanence) n Aucune plainte des utilisateurs LCG France - Strasbourg 4

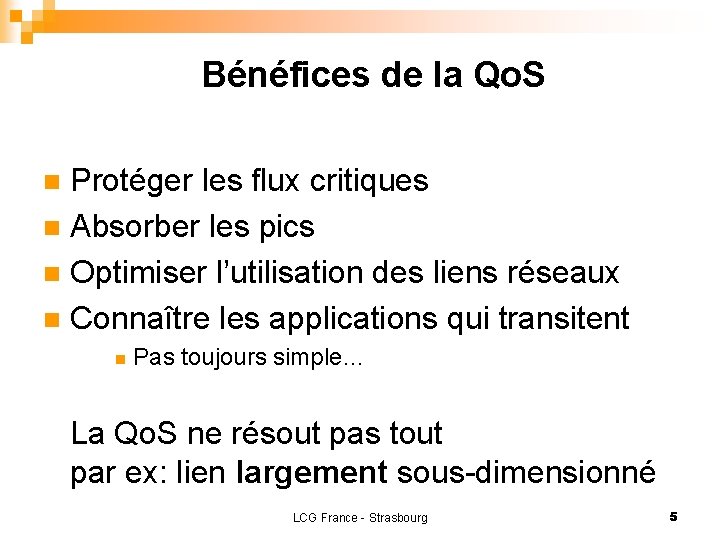

Bénéfices de la Qo. S Protéger les flux critiques n Absorber les pics n Optimiser l’utilisation des liens réseaux n Connaître les applications qui transitent n n Pas toujours simple… La Qo. S ne résout pas tout par ex: lien largement sous-dimensionné LCG France - Strasbourg 5

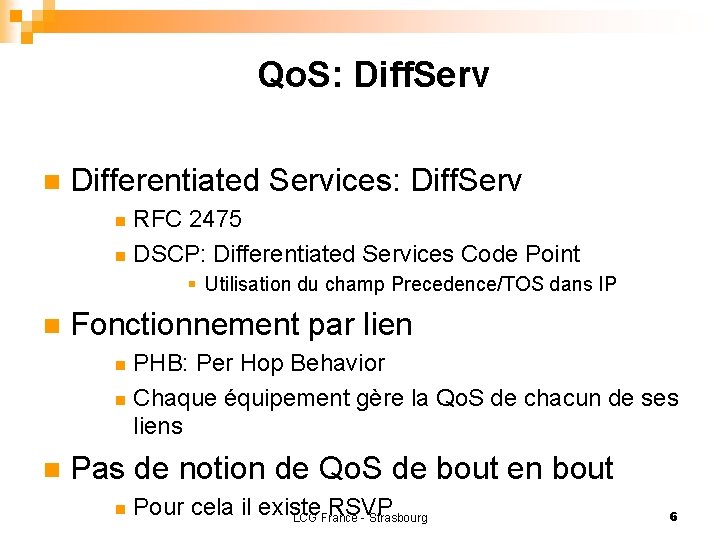

Qo. S: Diff. Serv n Differentiated Services: Diff. Serv RFC 2475 n DSCP: Differentiated Services Code Point n § Utilisation du champ Precedence/TOS dans IP n Fonctionnement par lien PHB: Per Hop Behavior n Chaque équipement gère la Qo. S de chacun de ses liens n n Pas de notion de Qo. S de bout en bout n Pour cela il existe RSVP LCG France - Strasbourg 6

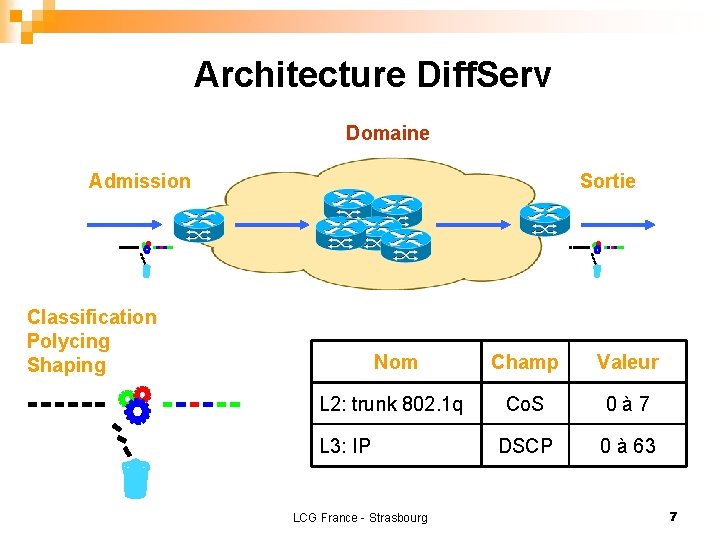

Architecture Diff. Serv Domaine Sortie Admission Classification Polycing Shaping Nom Champ Valeur L 2: trunk 802. 1 q Co. S 0à 7 DSCP 0 à 63 L 3: IP LCG France - Strasbourg 7

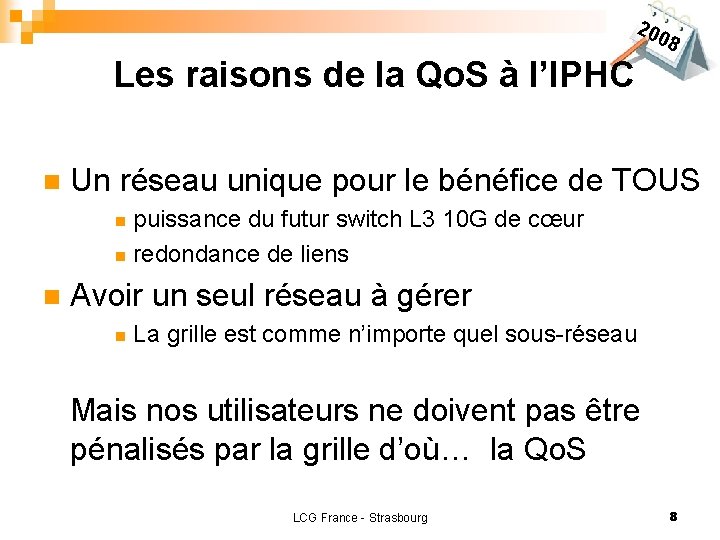

200 8 Les raisons de la Qo. S à l’IPHC n Un réseau unique pour le bénéfice de TOUS puissance du futur switch L 3 10 G de cœur n redondance de liens n n Avoir un seul réseau à gérer n La grille est comme n’importe quel sous-réseau Mais nos utilisateurs ne doivent pas être pénalisés par la grille d’où… la Qo. S LCG France - Strasbourg 8

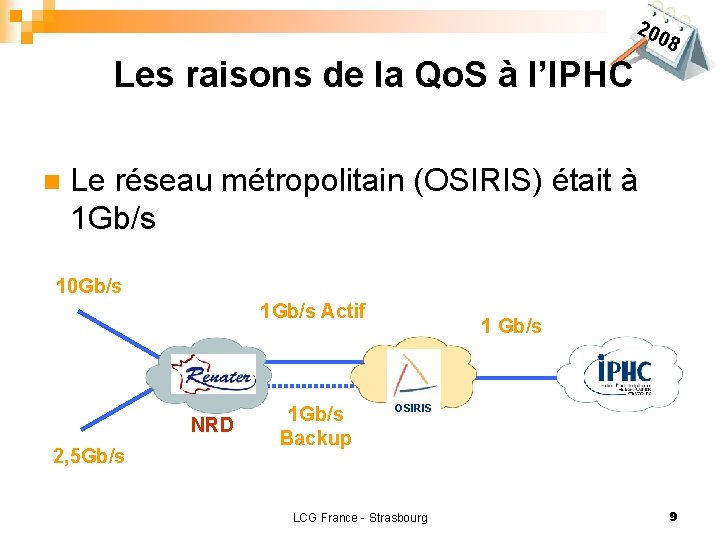

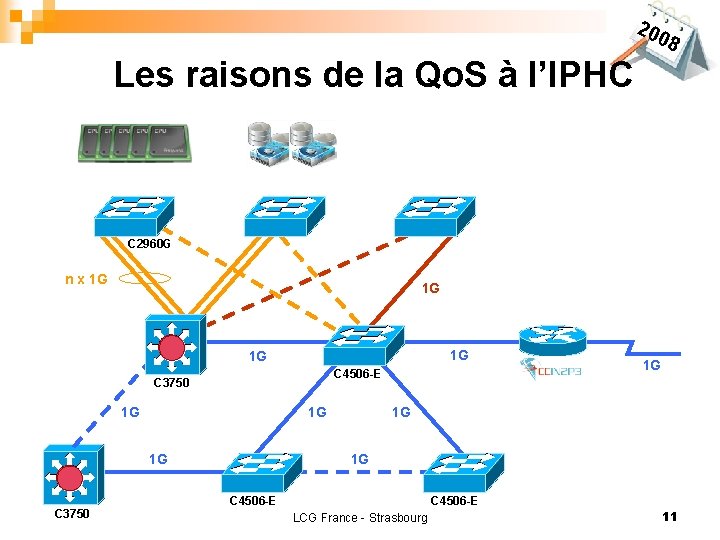

200 8 Les raisons de la Qo. S à l’IPHC n Le réseau métropolitain (OSIRIS) était à 1 Gb/s 10 Gb/s 1 Gb/s Actif NRD 2, 5 Gb/s 1 Gb/s Backup 1 Gb/s OSIRIS LCG France - Strasbourg 9

200 8 Les raisons de la Qo. S à l’IPHC n Fonctionnalités de base dans les switchs récents Cisco: attention au choix du template (SDM) à appliquer pour l’allocation des ressources n Anciens modèles: seulement 2 queues et trust Qo. S n La surprise de dernière minute… n Fonctionnement même de la grille n Donner la priorité aux services aux dépens des applications de transfert LCG France - Strasbourg 10

200 8 Les raisons de la Qo. S à l’IPHC C 2960 G n x 1 G 1 G C 4506 -E C 3750 1 G 1 G 1 G C 4506 -E LCG France - Strasbourg 11

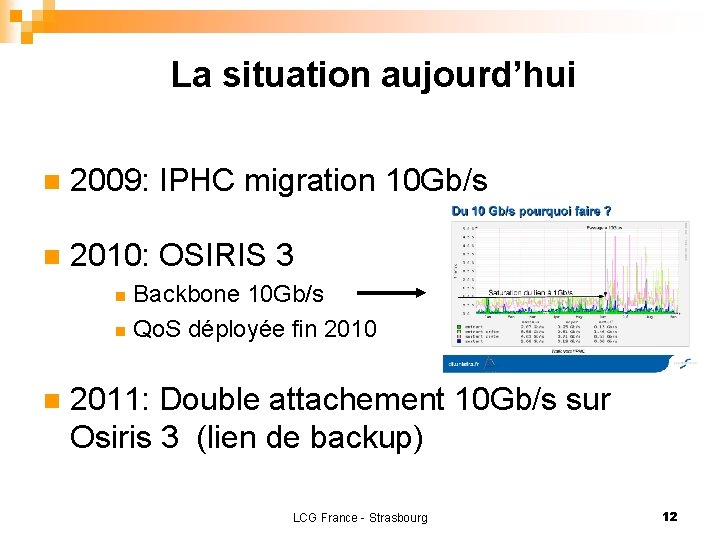

La situation aujourd’hui n 2009: IPHC migration 10 Gb/s n 2010: OSIRIS 3 Backbone 10 Gb/s n Qo. S déployée fin 2010 n n 2011: Double attachement 10 Gb/s sur Osiris 3 (lien de backup) LCG France - Strasbourg 12

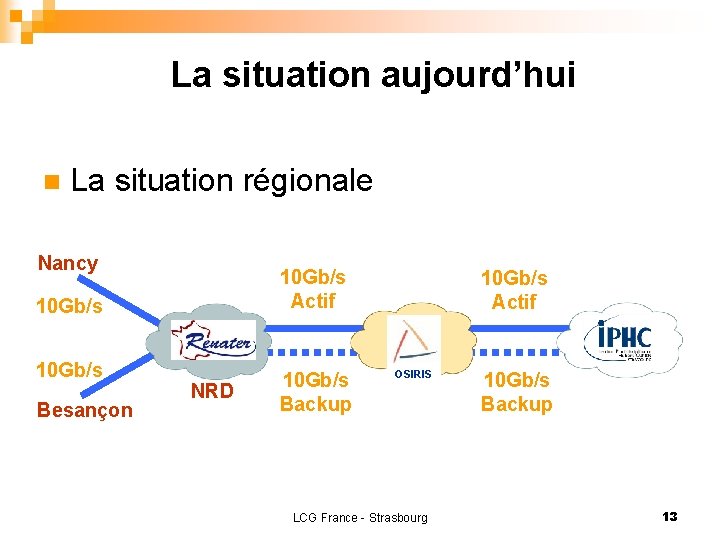

La situation aujourd’hui n La situation régionale Nancy 10 Gb/s Actif 10 Gb/s Besançon NRD 10 Gb/s Backup 10 Gb/s Actif OSIRIS LCG France - Strasbourg 10 Gb/s Backup 13

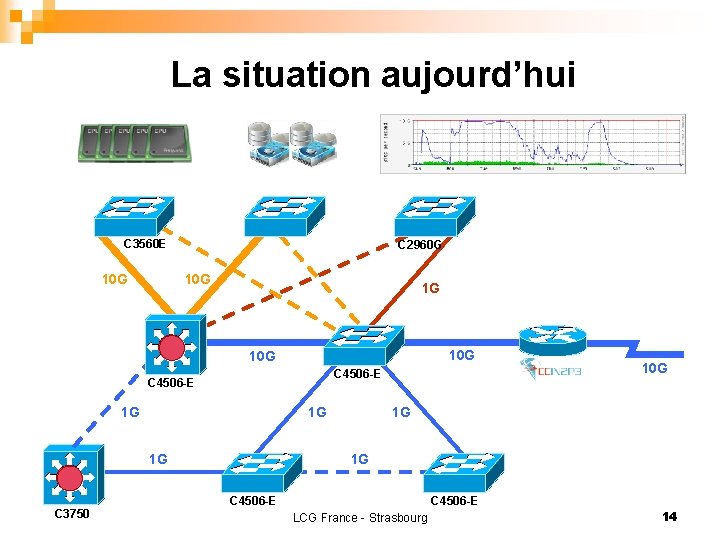

La situation aujourd’hui C 3560 E 10 G C 2960 G 1 G 10 G C 4506 -E 1 G C 3750 1 G 1 G 1 G 10 G 1 G C 4506 -E LCG France - Strasbourg 14

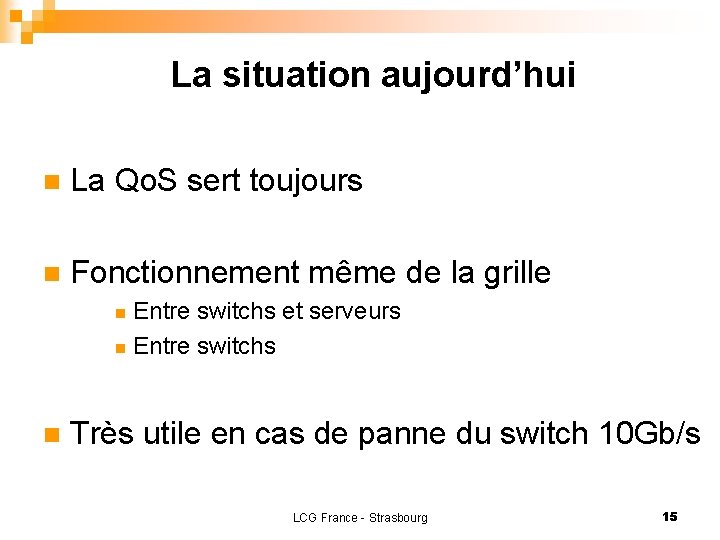

La situation aujourd’hui n La Qo. S sert toujours n Fonctionnement même de la grille Entre switchs et serveurs n Entre switchs n n Très utile en cas de panne du switch 10 Gb/s LCG France - Strasbourg 15

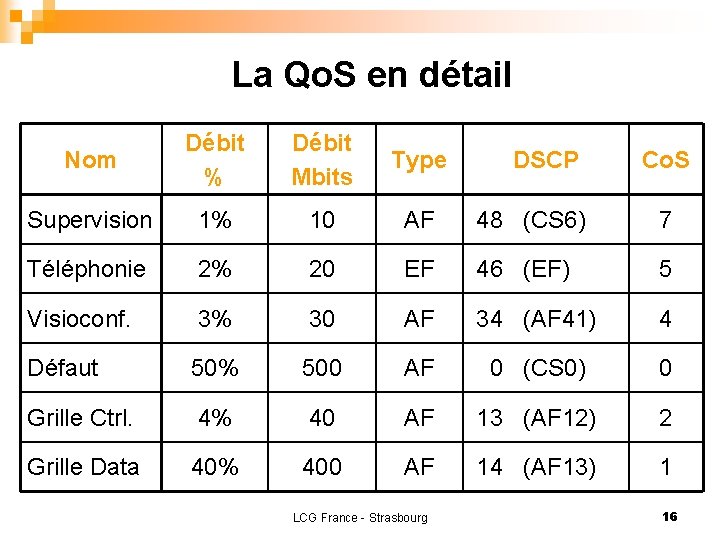

La Qo. S en détail Nom Débit % Débit Mbits Type Supervision 1% 10 AF 48 (CS 6) 7 Téléphonie 2% 20 EF 46 (EF) 5 Visioconf. 3% 30 AF 34 (AF 41) 4 Défaut 50% 500 AF 0 (CS 0) 0 Grille Ctrl. 4% 40 AF 13 (AF 12) 2 Grille Data 40% 400 AF 14 (AF 13) 1 LCG France - Strasbourg DSCP Co. S 16
