Puesta a tierra de salas de computadoras Importancia
- Slides: 21
Puesta a tierra de salas de computadoras.

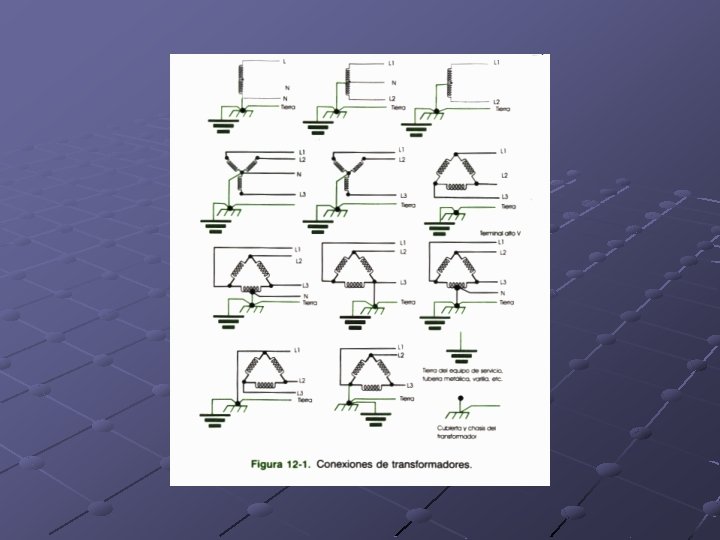

Importancia del ambiente eléctrico. Características de la energía disponible. Alimentación monofásica y trifásica.
Tierra de referencia cero del sistema

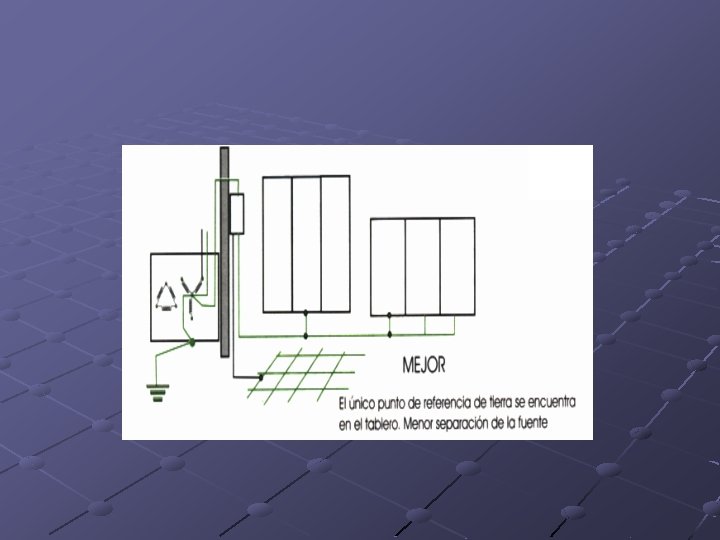

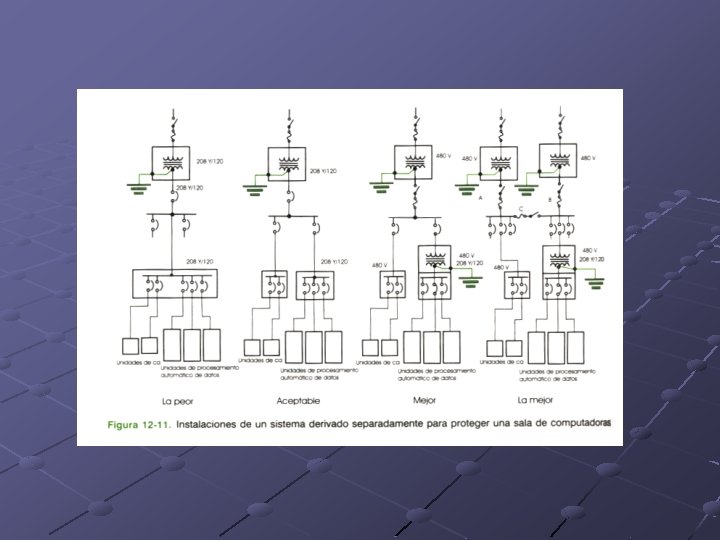

Conexión a tierra para operación confiable de computadoras. Establecer punto único de referencia a tierra. Posibilidad de utilizar un transformador de aislamiento.
Conexión entre neutro y tierra

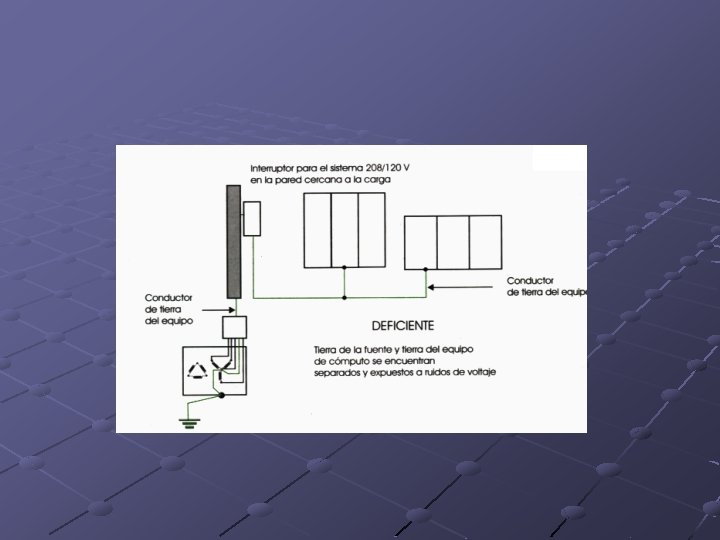

Conexión entre neutro y tierra en forma incorrecta.
Como detectar un sistema neutro-tierra incorrecto. Ejemplo: Para neutro AWG #12 30 m (100 pies) cobre. Fp= 0. 85 Corriente 5 amp Z = 0. 17 ohm V = I*Z =5*0. 17 = 0. 85 volt rms
Como detectar un sistema neutro-tierra incorrecto Vpp =Vrms*2*1. 414 = Vrms*2. 828 Vpp = 2 Volt V = 0. 7 Volt (rms) Vpp = 0. 85*2. 828 = 2. 4 Volt si los 30 m(100 pies) del conductor transporta su corriente limite 20 amp. Vpp = 20*0. 17*2. 828 = 9. 6 Volt Hay que reducir Z Z = 2/(20*2. 828) = 0. 035
Selección del calibre del cable para cumplir con las normas de la industria de las Computadoras. R = 1000/(Icb*Lm) = 1000/(20*65) 19. 5 m = 65 pies R = 0. 77 ohms/300 m = 1000 pies Fp = 0. 85 Seleccionamos un conductor de cobre # 8 Ahora si la carga requiere 9 amp Vrms = (0. 7*0. 065)*9 = 0. 41 Volt Vpp = 0. 41*1. 414*2 = 1. 16 Volt Si aumenta a 16 amp Vrms = (0. 7*0. 065)*16 = 0. 73 Volt Vpp = 0. 73*1. 414*2 = 2. 06 Volt

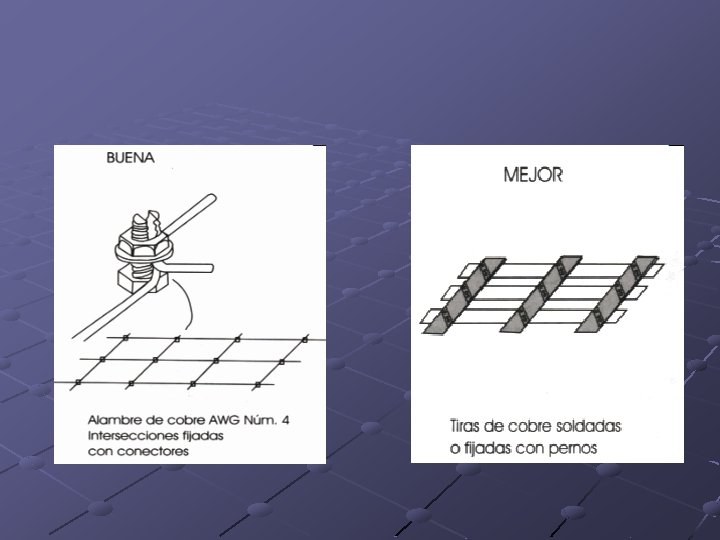

Especificación para la unión eléctrica del sistema.
Sobrevoltajes transitorios.
Protección contra sobrevoltajes transitorios.
Protección contra sobrevoltajes transitorios.
PREGUNTAS
