Programme 1 2 3 4 5 6 7

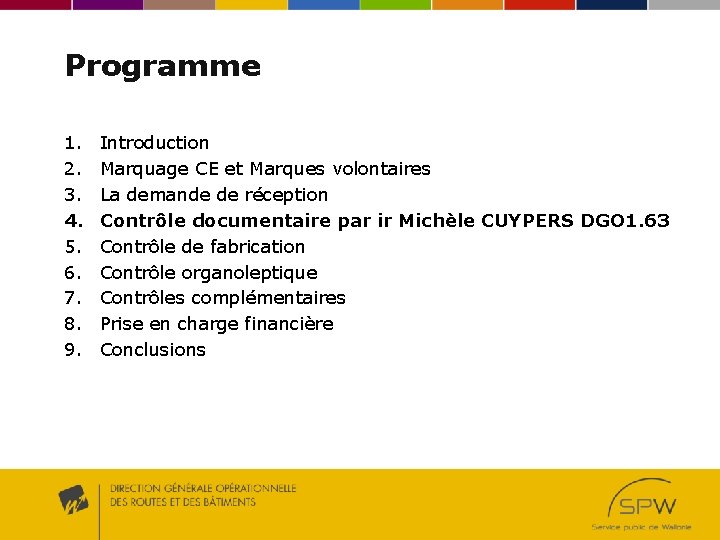

Programme 1. 2. 3. 4. 5. 6. 7. 8. 9. Introduction Marquage CE et Marques volontaires La demande de réception Contrôle documentaire par ir Michèle CUYPERS DGO 1. 63 Contrôle de fabrication Contrôle organoleptique Contrôles complémentaires Prise en charge financière Conclusions

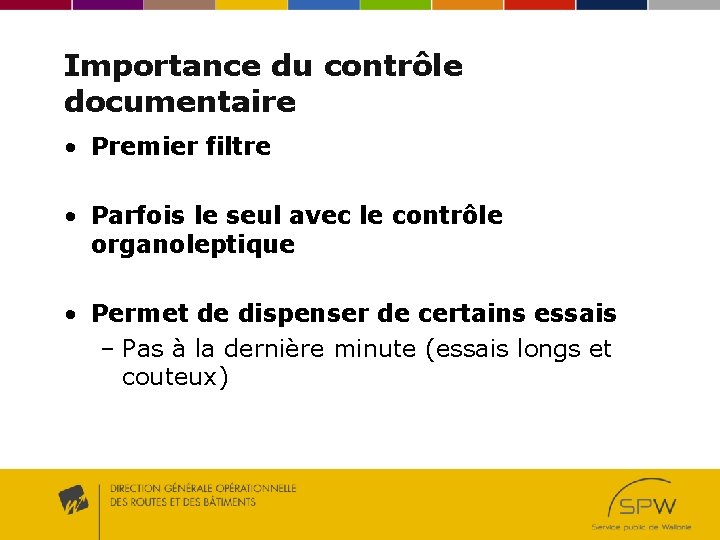

Importance du contrôle documentaire • Premier filtre • Parfois le seul avec le contrôle organoleptique • Permet de dispenser de certains essais – Pas à la dernière minute (essais longs et couteux)

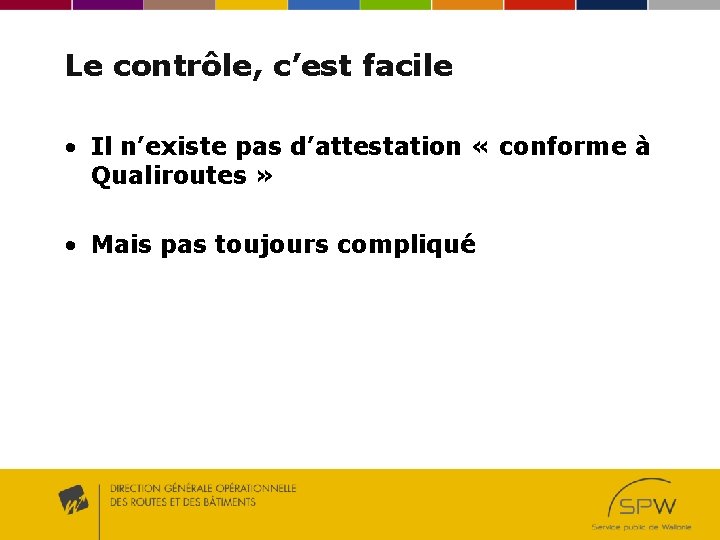

Le contrôle, c’est facile • Il n’existe pas d’attestation « conforme à Qualiroutes » • Mais pas toujours compliqué

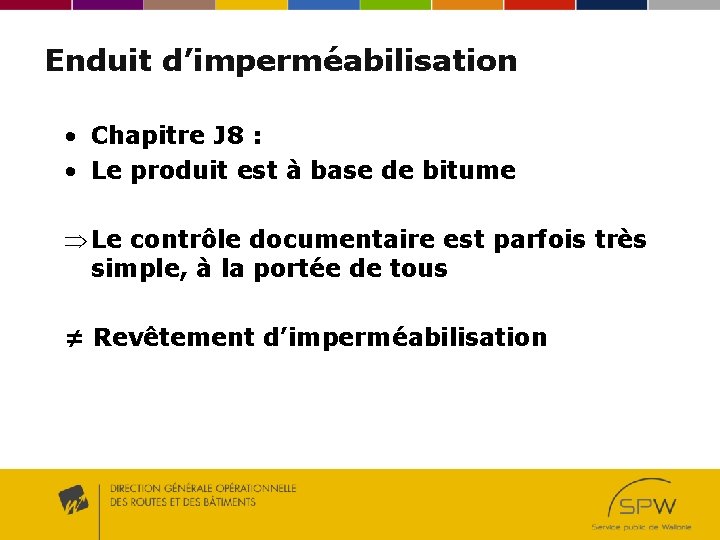

Enduit d’imperméabilisation • Chapitre J 8 : • Le produit est à base de bitume Þ Le contrôle documentaire est parfois très simple, à la portée de tous ≠ Revêtement d’imperméabilisation

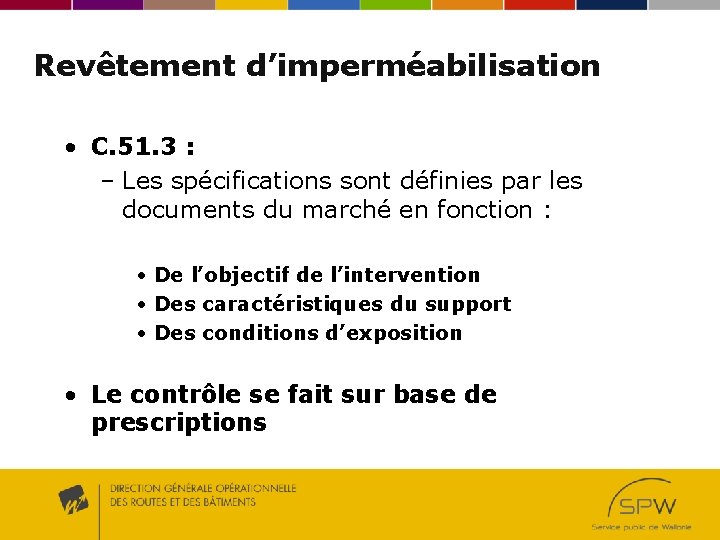

Revêtement d’imperméabilisation • C. 51. 3 : – Les spécifications sont définies par les documents du marché en fonction : • De l’objectif de l’intervention • Des caractéristiques du support • Des conditions d’exposition • Le contrôle se fait sur base de prescriptions

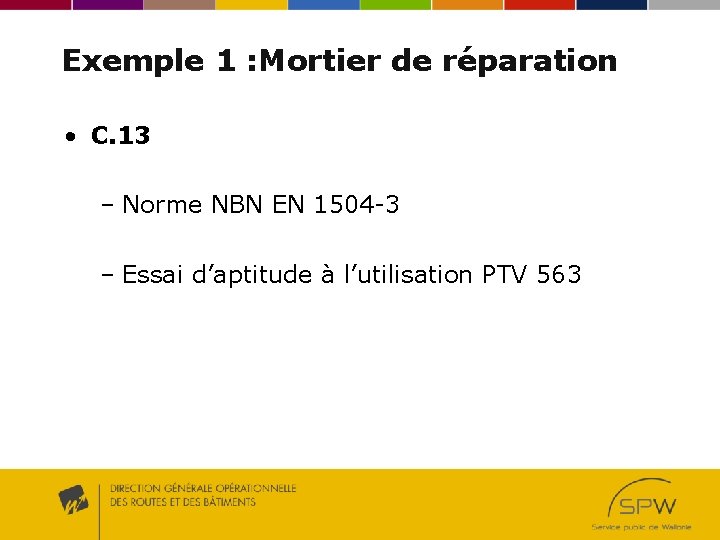

Exemple 1 : Mortier de réparation • C. 13 – Norme NBN EN 1504 -3 – Essai d’aptitude à l’utilisation PTV 563

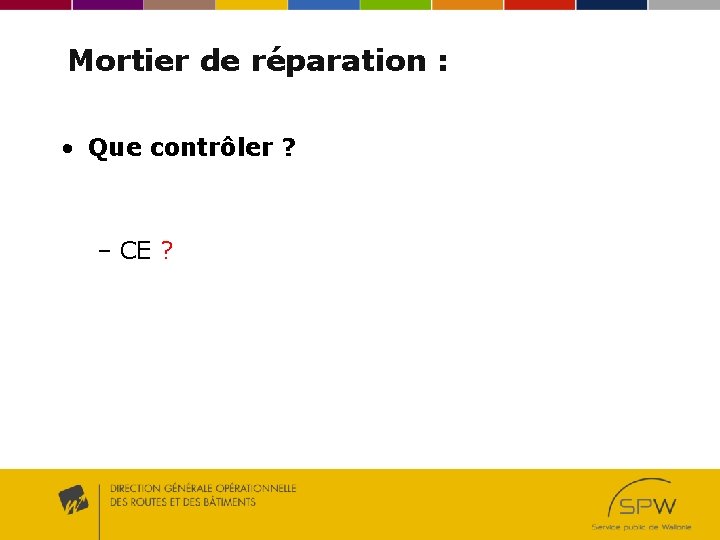

Mortier de réparation : • Que contrôler ? – CE ?

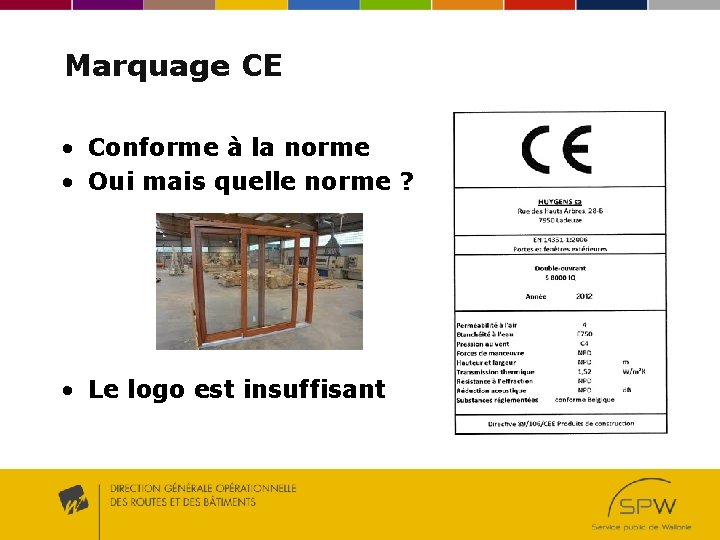

Marquage CE • Conforme à la norme • Oui mais quelle norme ? • Le logo est insuffisant

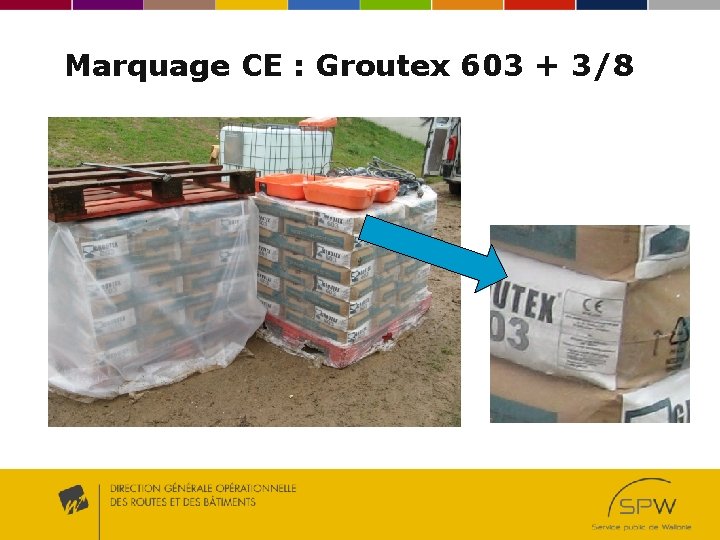

Marquage CE : Groutex 603 + 3/8

Marquage CE : Groutex 603 + 3/8

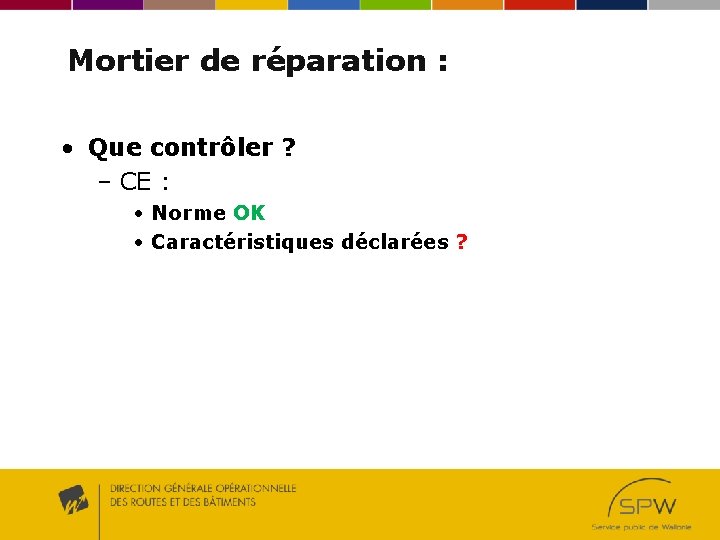

Mortier de réparation : • Que contrôler ? – CE : • Norme OK • Caractéristiques déclarées ?

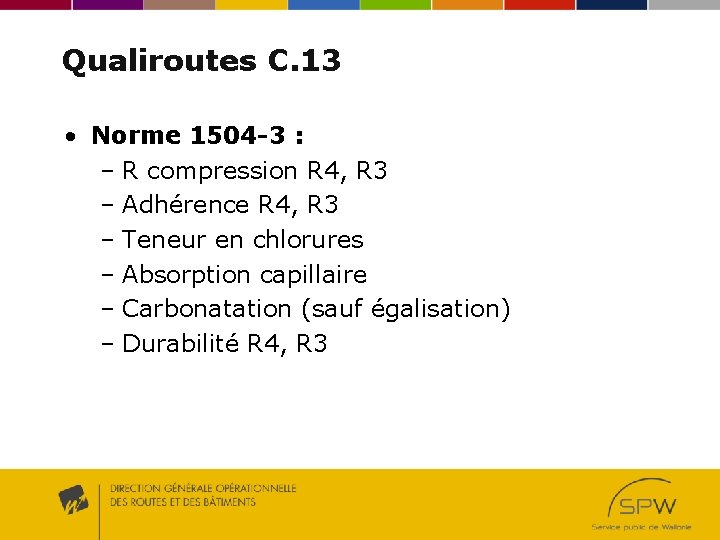

Qualiroutes C. 13 • Norme 1504 -3 : – R compression R 4, R 3 – Adhérence R 4, R 3 – Teneur en chlorures – Absorption capillaire – Carbonatation (sauf égalisation) – Durabilité R 4, R 3

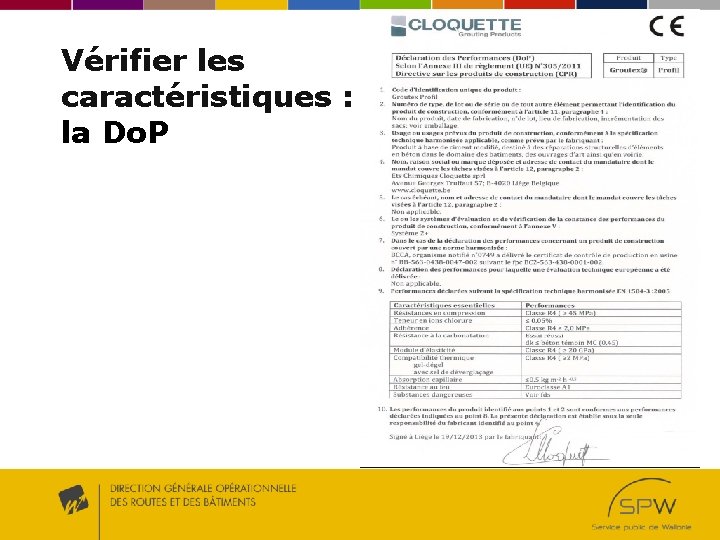

Vérifier les caractéristiques : la Do. P

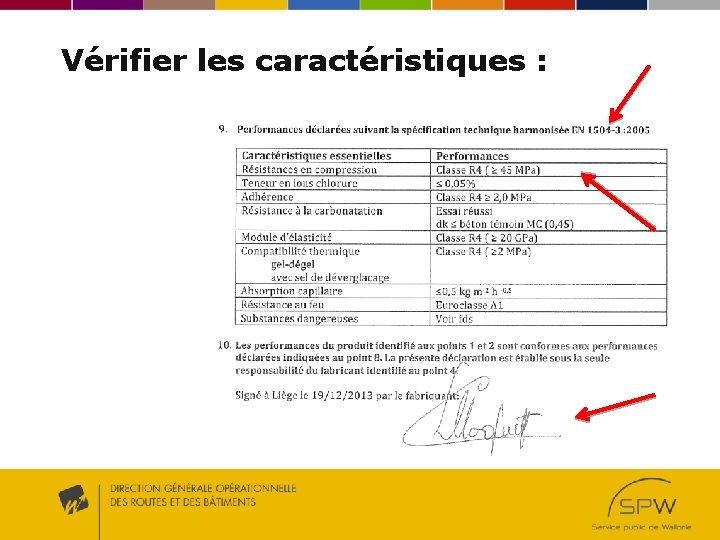

Vérifier les caractéristiques :

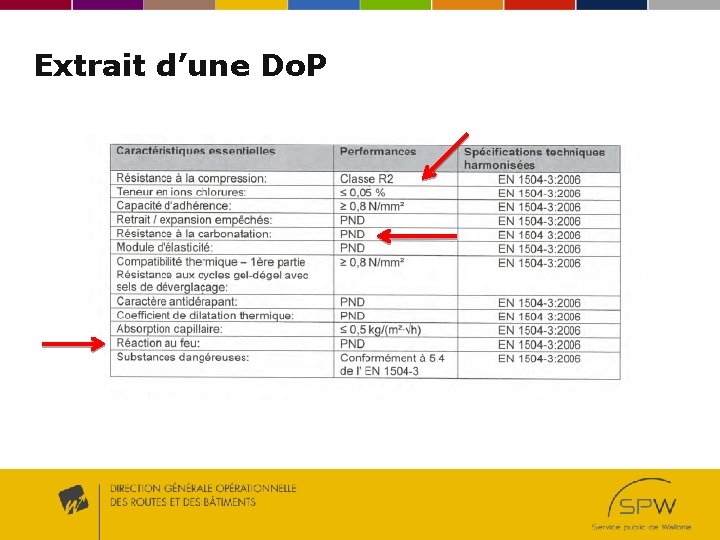

Extrait d’une Do. P

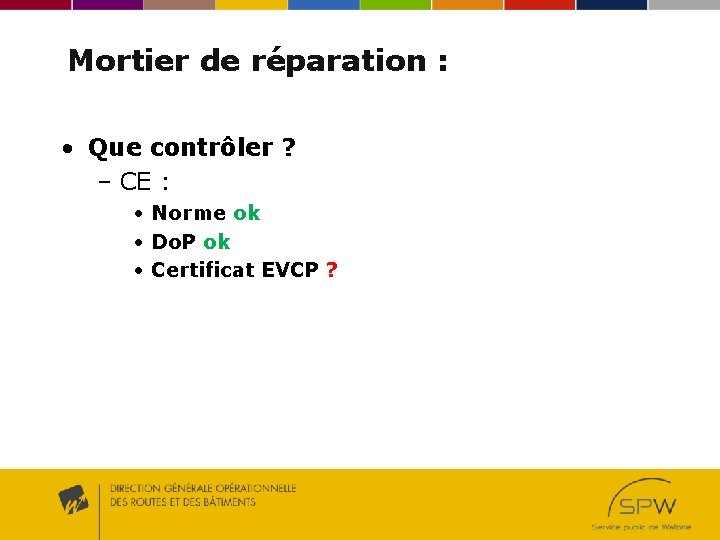

Mortier de réparation : • Que contrôler ? – CE : • Norme ok • Do. P ok • Certificat EVCP ?

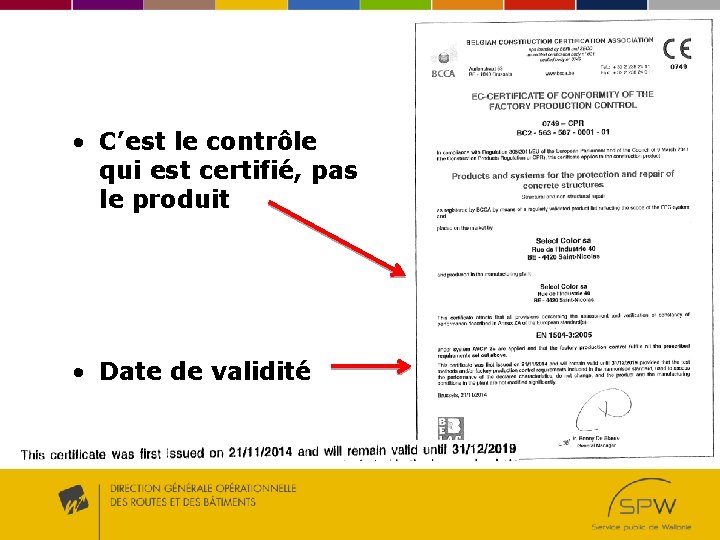

• C’est le contrôle qui est certifié, pas le produit • Date de validité

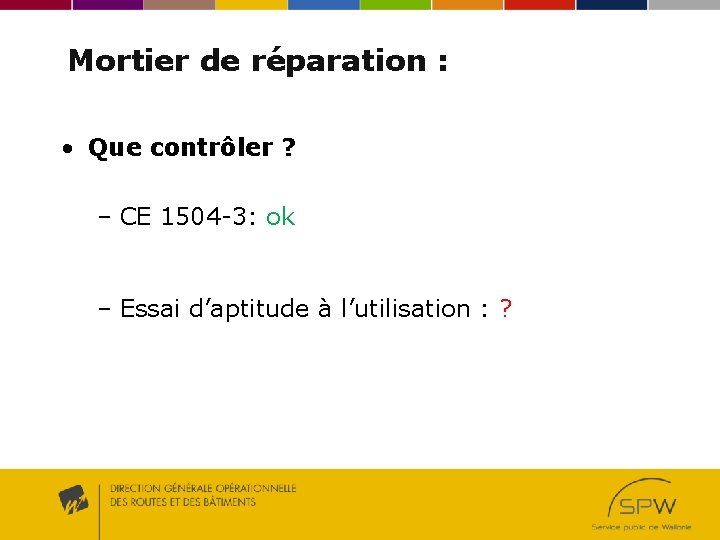

Mortier de réparation : • Que contrôler ? – CE 1504 -3: ok – Essai d’aptitude à l’utilisation : ?

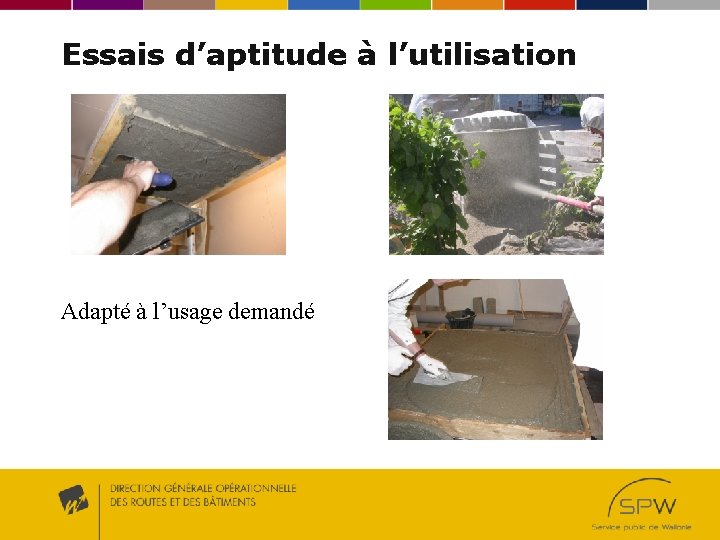

Essais d’aptitude à l’utilisation Adapté à l’usage demandé

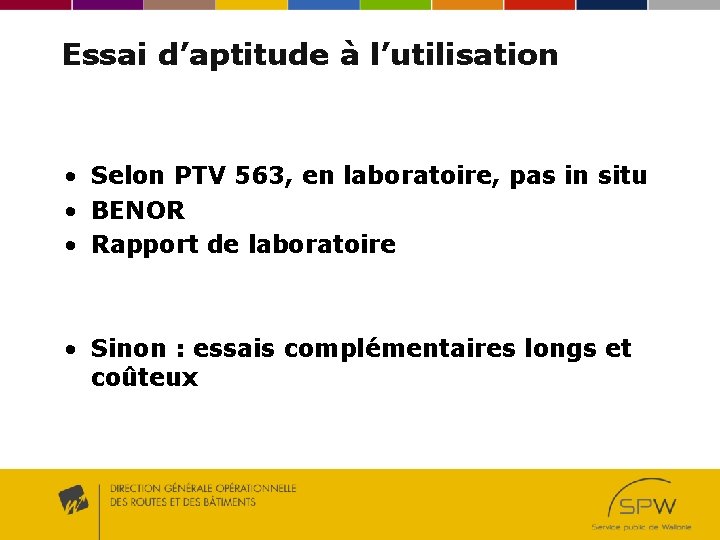

Essai d’aptitude à l’utilisation • Selon PTV 563, en laboratoire, pas in situ • BENOR • Rapport de laboratoire • Sinon : essais complémentaires longs et coûteux

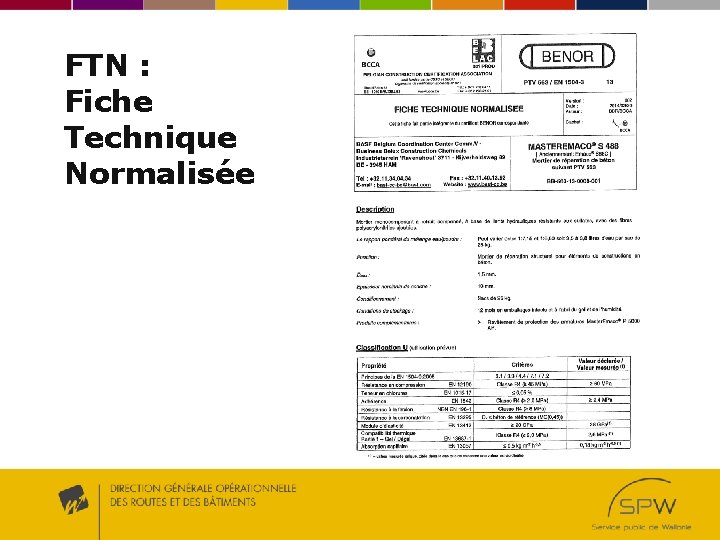

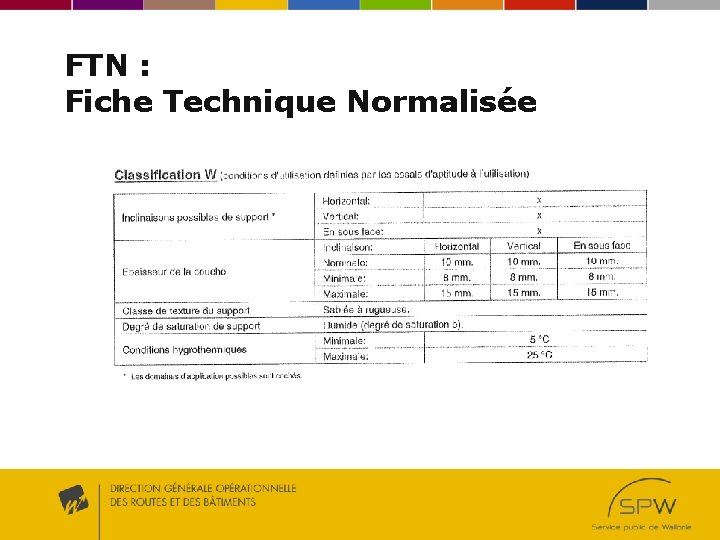

FTN : Fiche Technique Normalisée

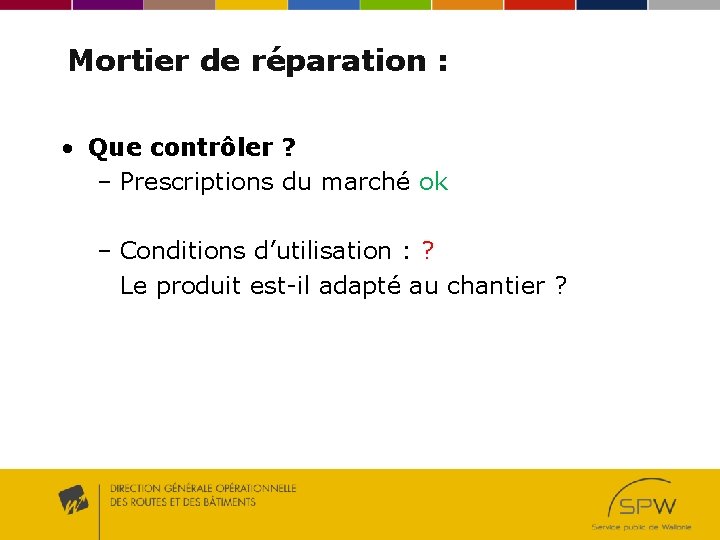

Mortier de réparation : • Que contrôler ? – Prescriptions du marché ok – Conditions d’utilisation : ? Le produit est-il adapté au chantier ?

FTN : Fiche Technique Normalisée

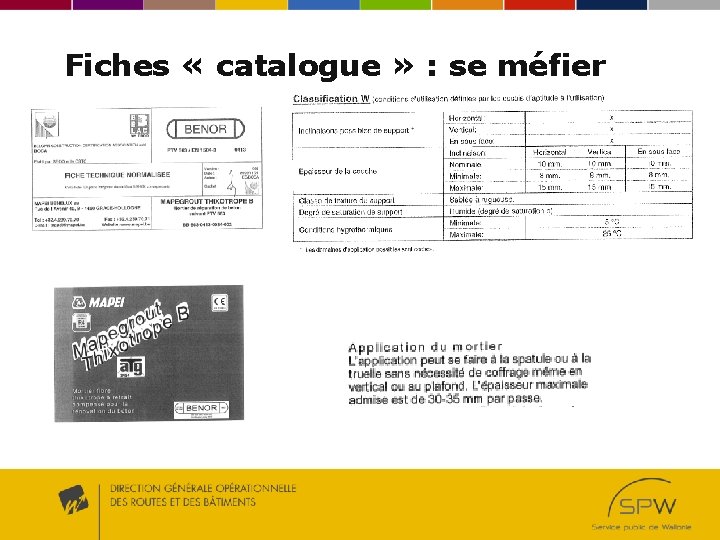

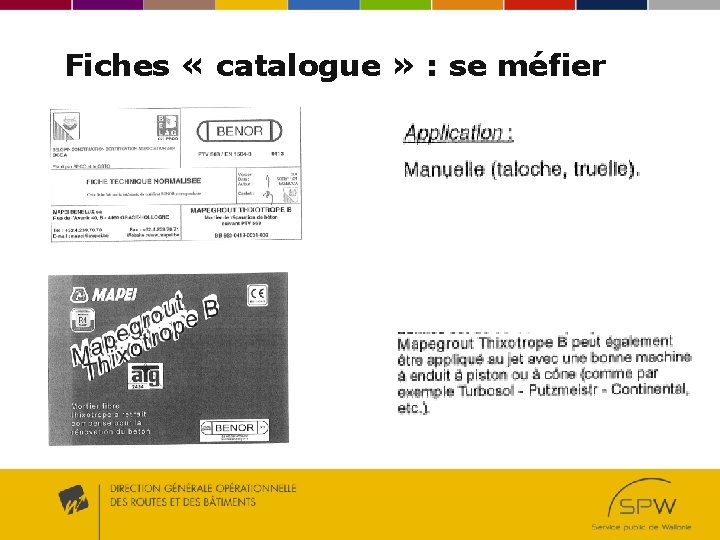

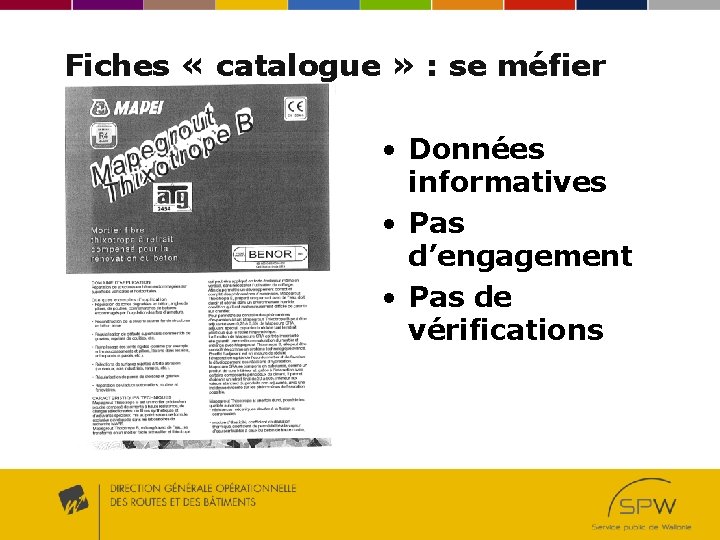

Fiches « catalogue » : se méfier • Données informatives • Pas d’engagement • Pas de vérifications

Fiches « catalogue » : se méfier

Fiches « catalogue » : se méfier

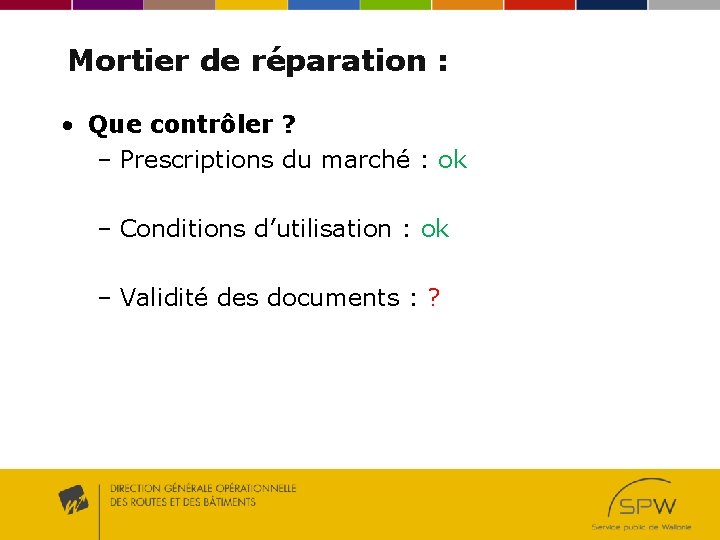

Mortier de réparation : • Que contrôler ? – Prescriptions du marché : ok – Conditions d’utilisation : ok – Validité des documents : ?

Certificat et FTN : date de validité

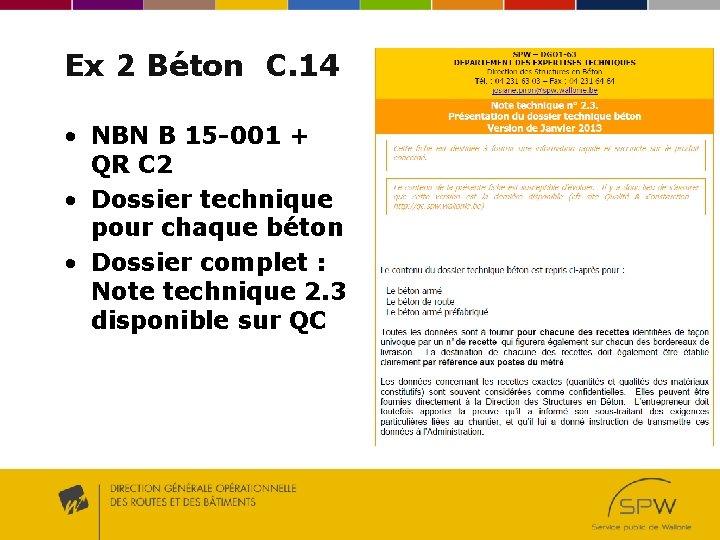

Ex 2 Béton C. 14 • NBN B 15 -001 + QR C 2 • Dossier technique pour chaque béton • Dossier complet : Note technique 2. 3 disponible sur QC

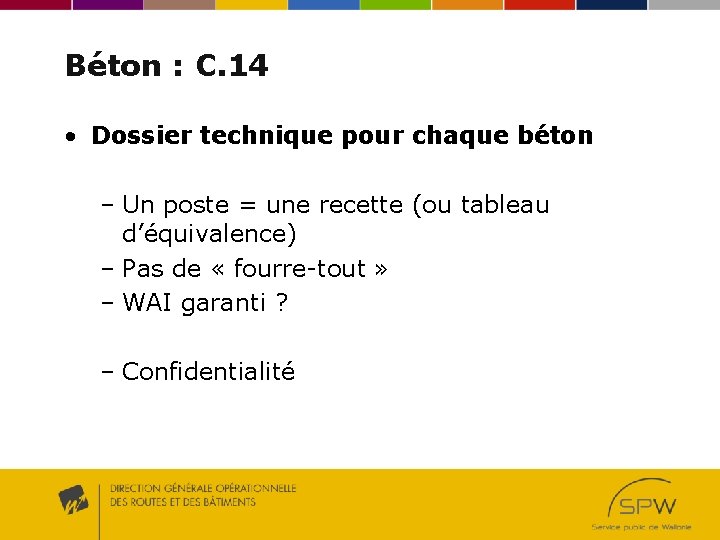

Béton : C. 14 • Dossier technique pour chaque béton – Un poste = une recette (ou tableau d’équivalence) – Pas de « fourre-tout » – WAI garanti ? – Confidentialité

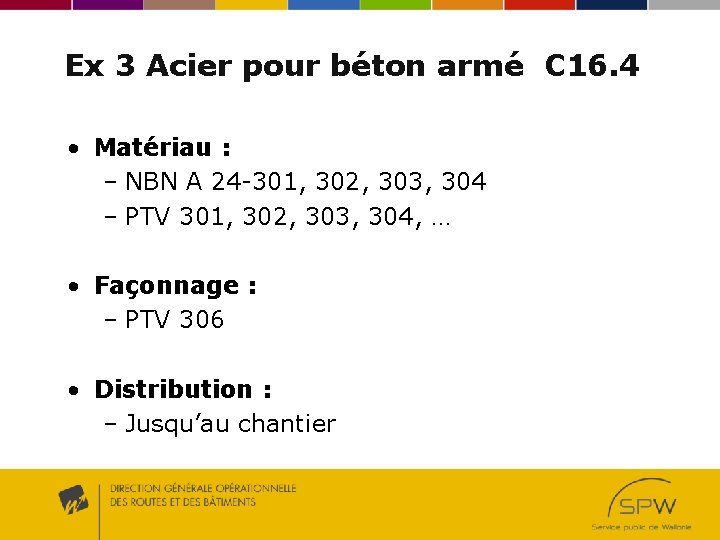

Ex 3 Acier pour béton armé C 16. 4 • Matériau : – NBN A 24 -301, 302, 303, 304 – PTV 301, 302, 303, 304, … • Façonnage : – PTV 306 • Distribution : – Jusqu’au chantier

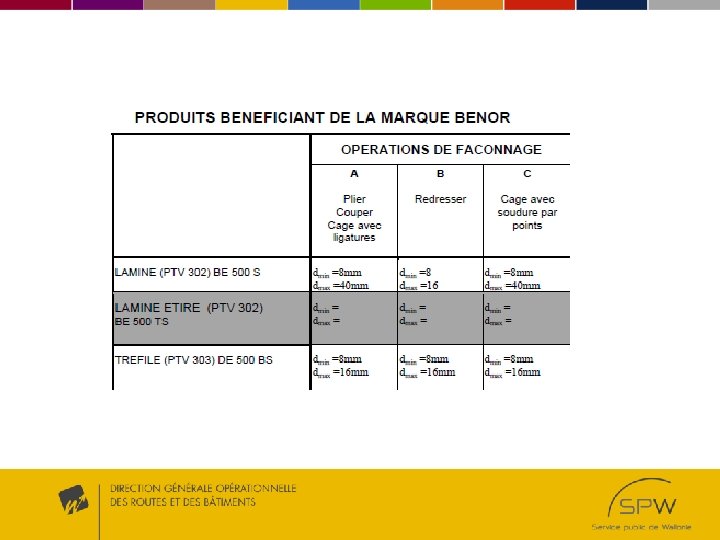

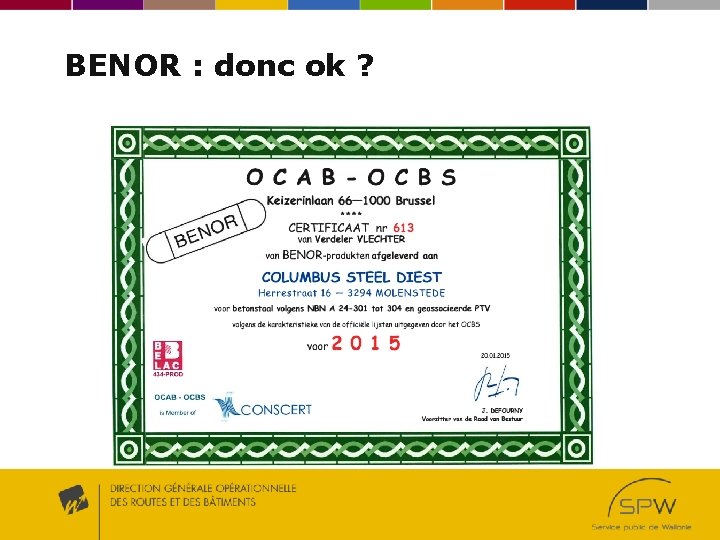

BENOR : donc ok ?

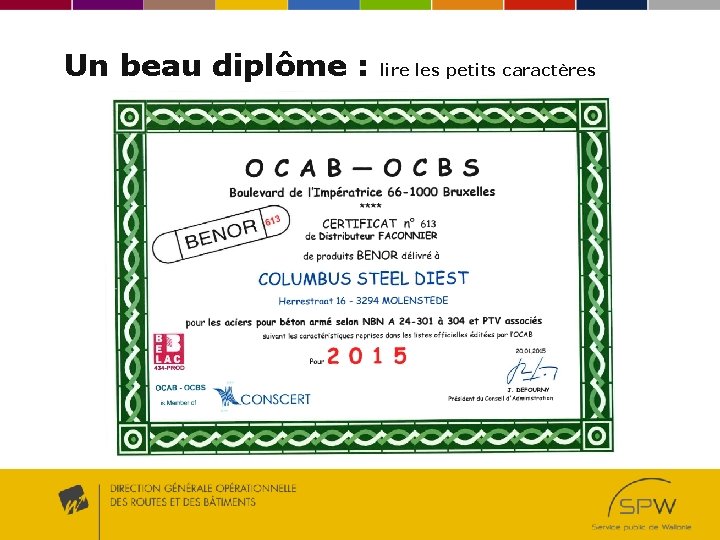

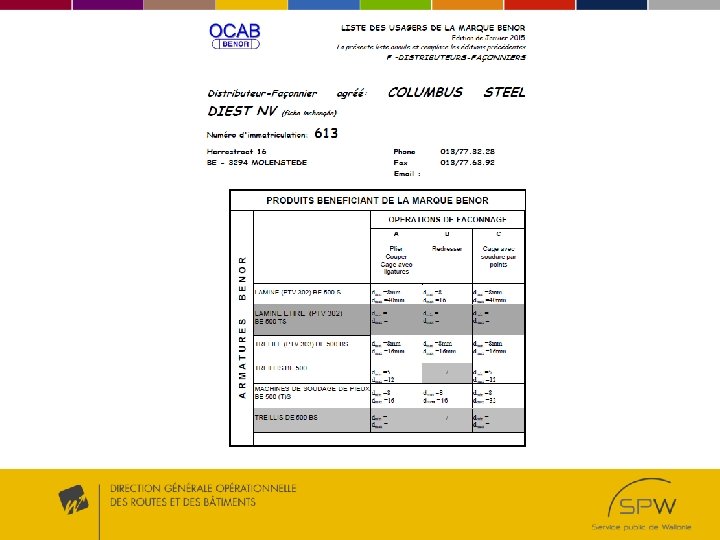

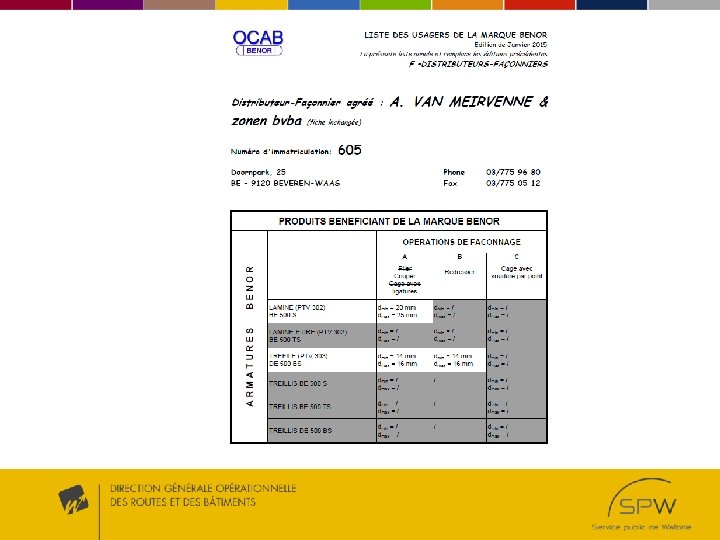

Un beau diplôme : lire les petits caractères

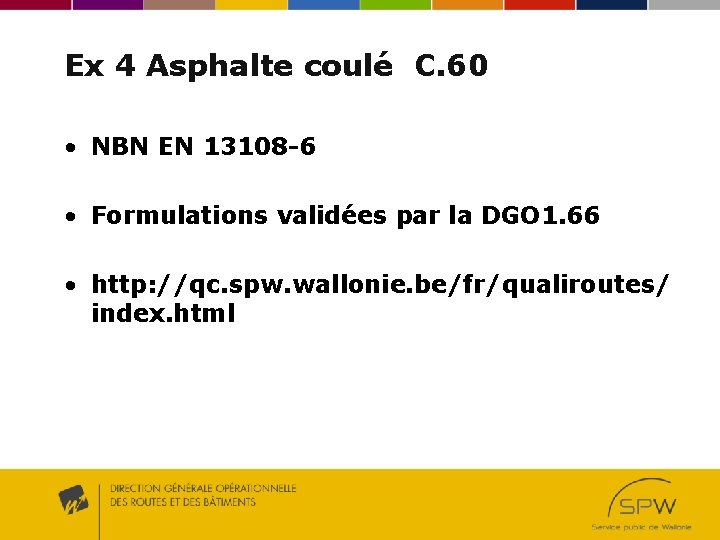

Ex 4 Asphalte coulé C. 60 • NBN EN 13108 -6 • Formulations validées par la DGO 1. 66 • http: //qc. spw. wallonie. be/fr/qualiroutes/ index. html

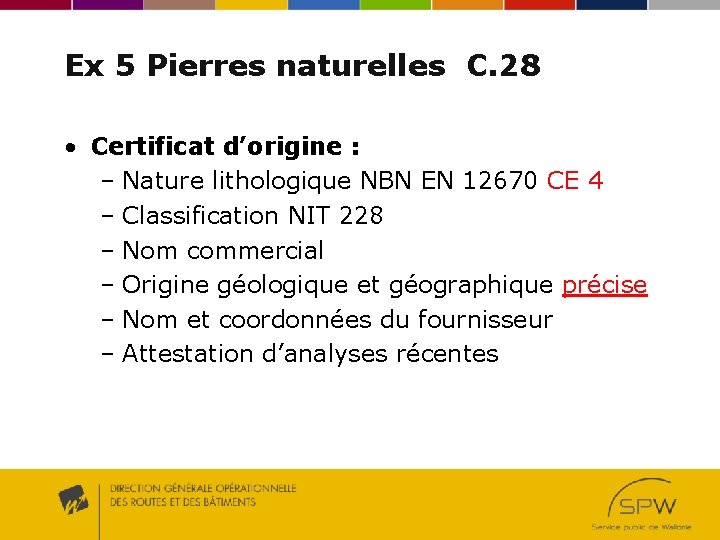

Ex 5 Pierres naturelles C. 28 • Certificat d’origine : – Nature lithologique NBN EN 12670 CE 4 – Classification NIT 228 – Nom commercial – Origine géologique et géographique précise – Nom et coordonnées du fournisseur – Attestation d’analyses récentes

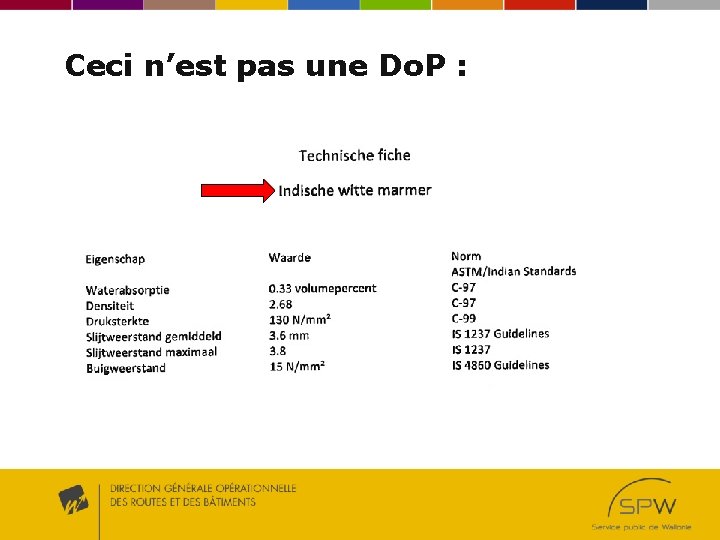

Ceci n’est pas une Do. P :

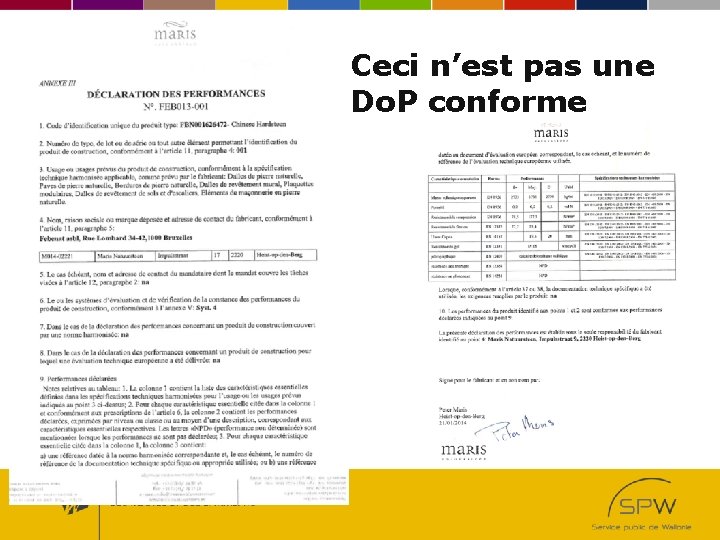

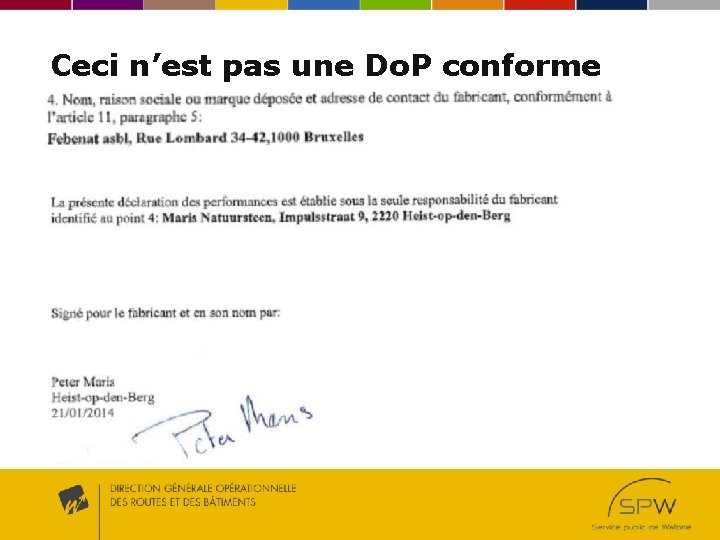

Ceci n’est pas une Do. P conforme

Ceci n’est pas une Do. P conforme

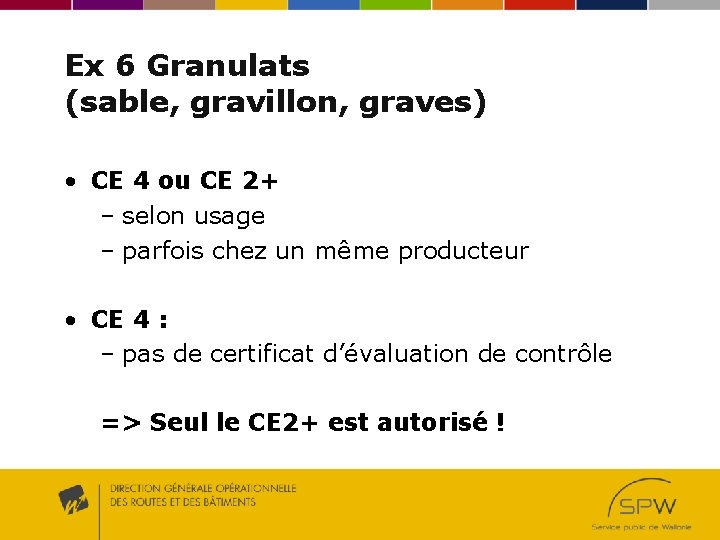

Ex 6 Granulats (sable, gravillon, graves) • CE 4 ou CE 2+ – selon usage – parfois chez un même producteur • CE 4 : – pas de certificat d’évaluation de contrôle => Seul le CE 2+ est autorisé !

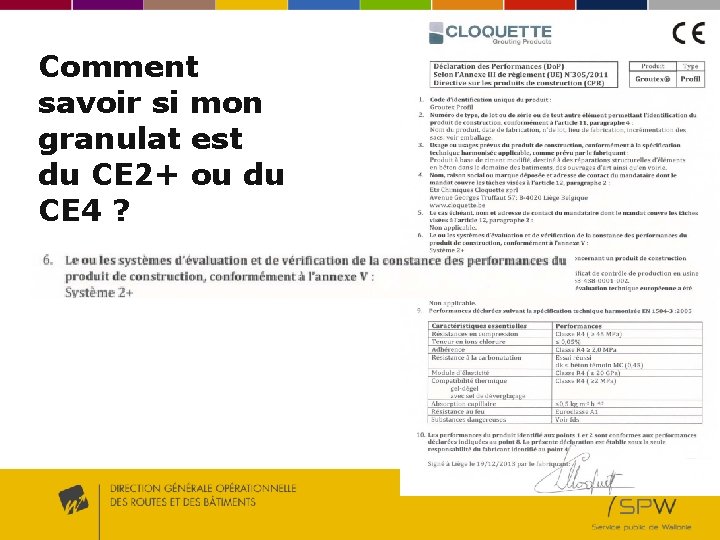

Comment savoir si mon granulat est du CE 2+ ou du CE 4 ?

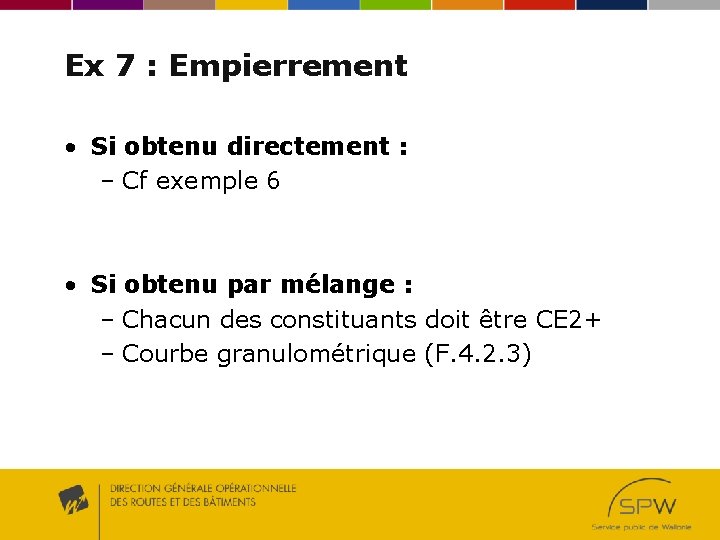

Ex 7 : Empierrement • Si obtenu directement : – Cf exemple 6 • Si obtenu par mélange : – Chacun des constituants doit être CE 2+ – Courbe granulométrique (F. 4. 2. 3)

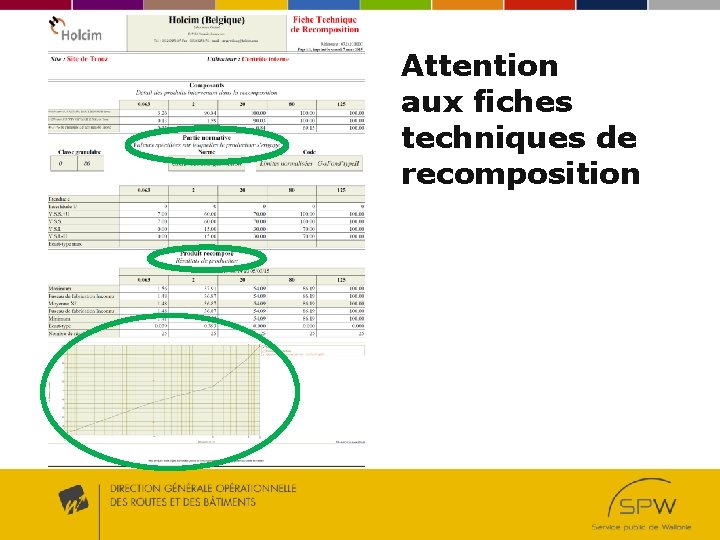

Attention aux fiches techniques de recomposition

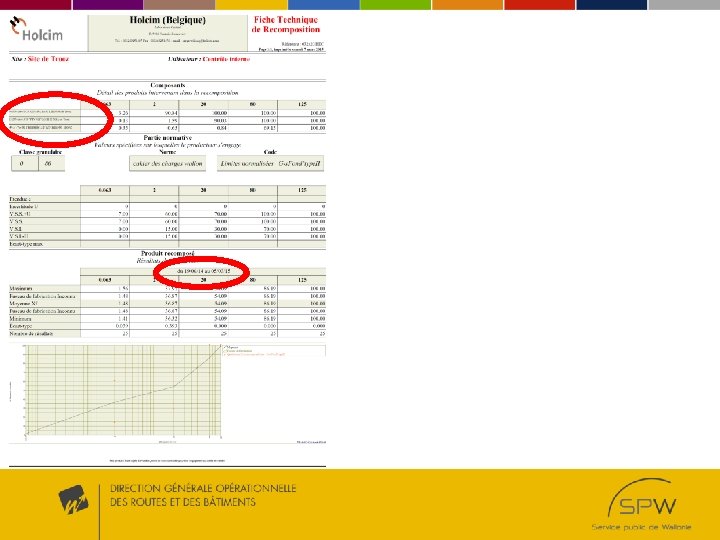

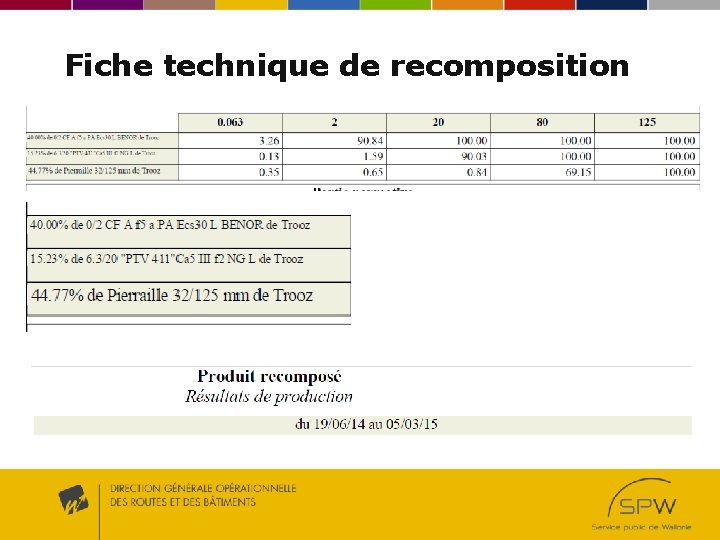

Fiche technique de recomposition

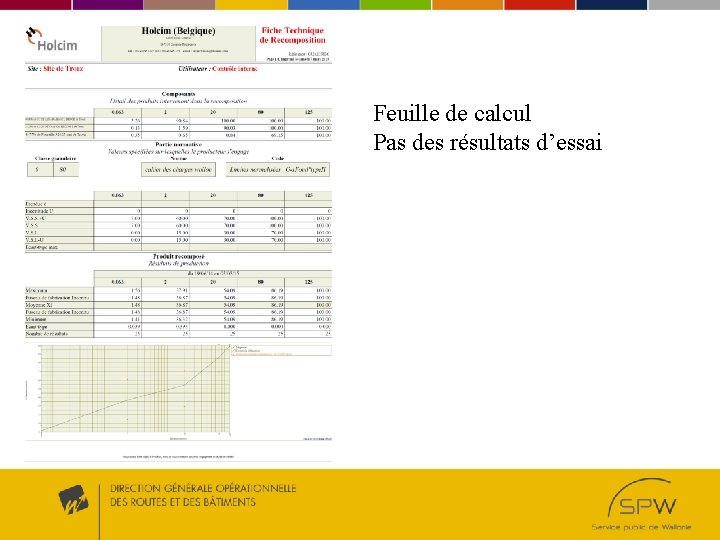

Feuille de calcul Pas des résultats d’essai

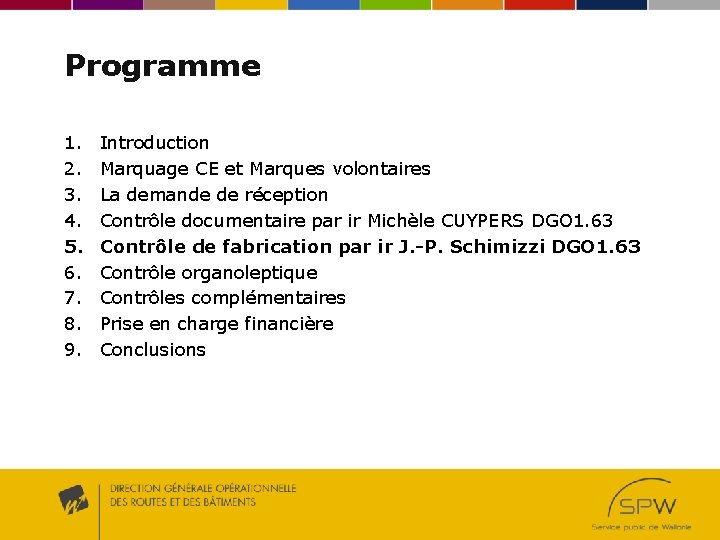

Programme 1. 2. 3. 4. 5. 6. 7. 8. 9. Introduction Marquage CE et Marques volontaires La demande de réception Contrôle documentaire par ir Michèle CUYPERS DGO 1. 63 Contrôle de fabrication par ir J. -P. Schimizzi DGO 1. 63 Contrôle organoleptique Contrôles complémentaires Prise en charge financière Conclusions
