La Tlvision Interactive i TV JeanChristophe ALBERTI Philippe

La Télévision Interactive (i. TV) Jean-Christophe ALBERTI Philippe BRASSEUR albertij@ufrima. imag. fr brasseup@ufrima. imag. fr DESS GI Titre de votre exposé Année Universitaire 2003 -2004

Plan n n n Introduction Enjeux de la i. TV Principes de la i. TV Architectures réseaux Les meilleures plate-formes du moment Conclusion 2

Introduction n i. TV ? • Télévision numérique avant tout • Interaction avec les programmes (Quiz en direct, …) • Services accessibles à tout instant (Météo, Bourse, …) • Services standards du Web (e-mail, chat…) 3

Introduction 4

Plan n n n Introduction Enjeux de la i. TV Principes de la i. TV Architectures réseaux Les meilleures plate-formes du moment Conclusion 5

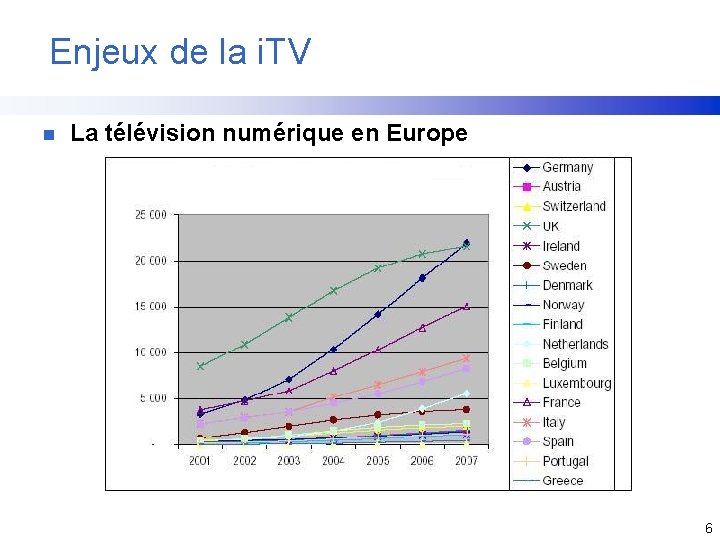

Enjeux de la i. TV n La télévision numérique en Europe 6

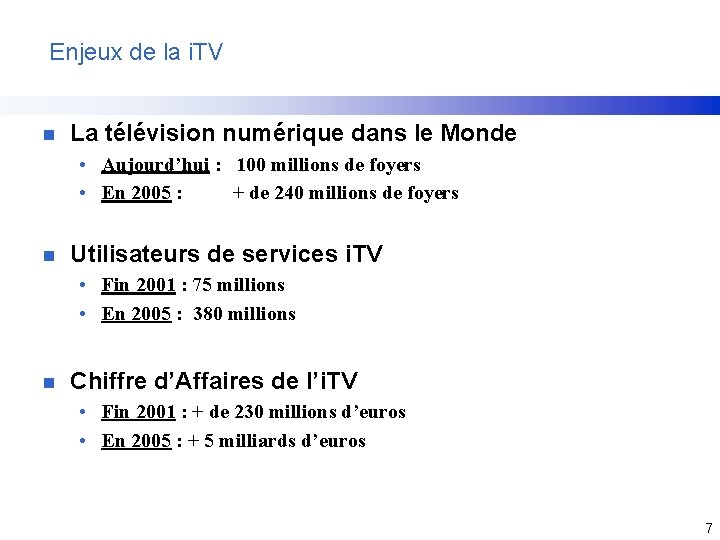

Enjeux de la i. TV n La télévision numérique dans le Monde • Aujourd’hui : 100 millions de foyers • En 2005 : + de 240 millions de foyers n Utilisateurs de services i. TV • Fin 2001 : 75 millions • En 2005 : 380 millions n Chiffre d’Affaires de l’i. TV • Fin 2001 : + de 230 millions d’euros • En 2005 : + 5 milliards d’euros 7

Enjeux de la i. TV n Offrir des services touchant des « activités » quotidiennes 8

Enjeux de la i. TV n Choix des programmes • Bouquet numérique • PPV (Pay Per View) • VOD (Video On Demand) • Autres (jeux, …) 9

Enjeux de la i. TV n Publicité interactive attrayante n Multiplier les tentations par des offres ciblées (profile) n Utilisation des services i. TV 10

Enjeux de la i. TV n Exemples de réussites liées à la i. TV • Prix moyen d’une commande => +35% • Chiffre d’Affaires équivalent à 6 magasins • 3 fois mieux que sur internet Sur 22 757 339 votes (Saison 2003) • 12 034 109 par téléphones (52, 9 %) • 5 246 428 par i. TV (23, 1 %) • 5 475 802 par SMS (24, 1%) 11

Plan n n n Introduction Enjeux de la i. TV Principes de la i. TV Architectures réseaux Les meilleures plate-formes du moment Conclusion 12

Principes de la i. TV Fournisseur de services parabole Demande de service décodeur Réseau téléphonique 13

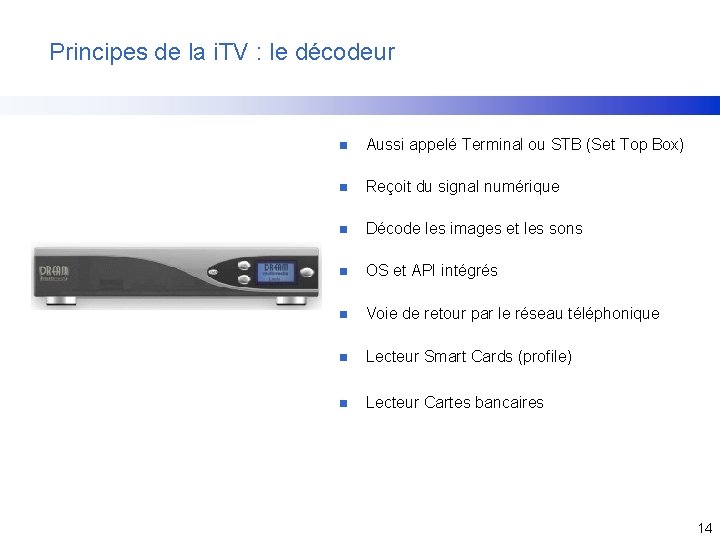

Principes de la i. TV : le décodeur n Aussi appelé Terminal ou STB (Set Top Box) n Reçoit du signal numérique n Décode les images et les sons n OS et API intégrés n Voie de retour par le réseau téléphonique n Lecteur Smart Cards (profile) n Lecteur Cartes bancaires 14

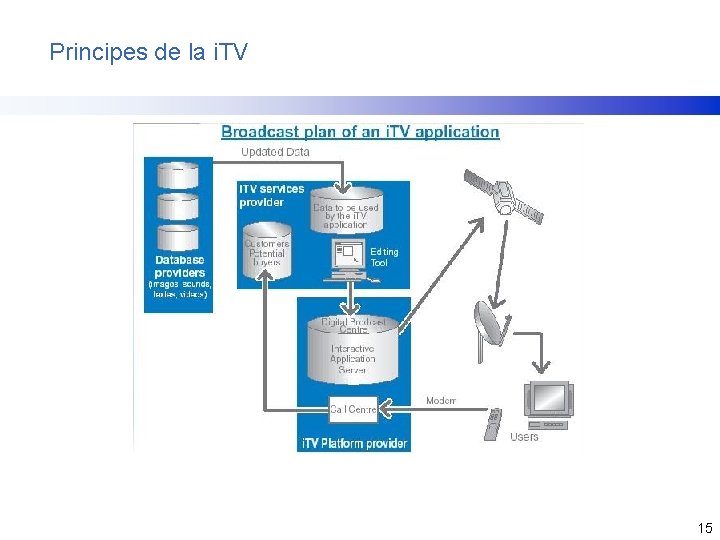

Principes de la i. TV 15

Principes de la i. TV n Modes de diffusion de la i. TV 16

Plan n n n Introduction Enjeux de la i. TV Principes de la i. TV Architectures réseaux Les meilleures plate-formes du moment Conclusion 17

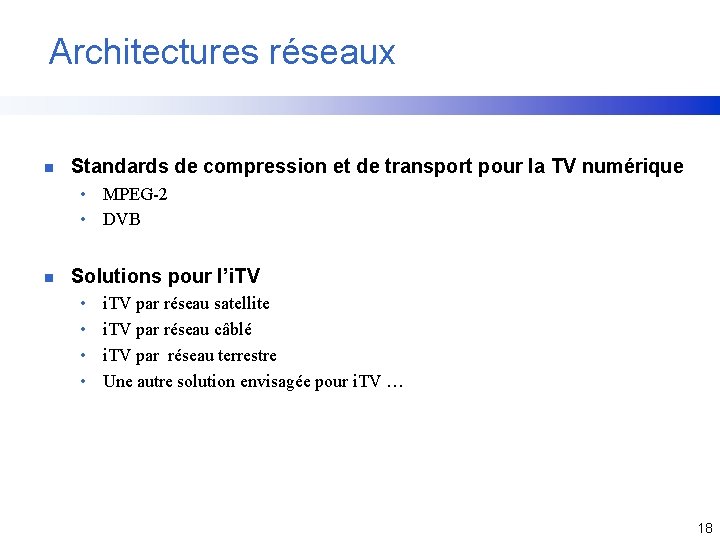

Architectures réseaux n Standards de compression et de transport pour la TV numérique • MPEG-2 • DVB n Solutions pour l’i. TV • • i. TV par réseau satellite i. TV par réseau câblé i. TV par réseau terrestre Une autre solution envisagée pour i. TV … 18

Architectures réseaux : MPEG-2 n MPEG acronyme de Motion Picture Expert Group • Norme sur la compression et transmission de séquence audio et vidéo n Structuration • Couche audio • Couche vidéo • Couche système n Principes • Eliminer les fréquences auditives que l’on ne peut pas entendre (audio) • Eliminer les informations redondantes entre les images (vidéo) n Gain de 98 % 19

Architectures réseaux : DVB n DVB acronyme de Digital Video Broadcasting • Groupe qui établit des standards de diffusion pour la télévision numérique sur plusieurs supports n Acteurs • 300 sociétés regroupant industriels, diffuseurs et développeurs • 35 pays engagés n Basé sur la norme de codage MPEG 2 -TS (transport streams) n Principes de base des standards • Ouvert, interopérable et flexible 20

Architectures réseaux : DVB n Un standard par solution • Satellite • DVB-S • Câble • DVB-C • Terrestre • DVB-T 21

Architectures réseaux : DVB-MHP n MHP acronyme de Multimedia Home Platform • Interface générique entre applications & terminaux • Applications s’adressent à tout type de récepteur n Architecture du MHP pour une plate-forme idéale 22

Architectures réseaux : Solutions pour l’i. TV n Satellite (27, 5 Mbit/s) • Avantage • Pas de limite géographique • Inconvénient • Antenne spéciale obligatoire (parabole) n Câble (38, 5 Mbit/s) • Avantage • Facilité de connexion (sans antenne) • Inconvénient • Accès impossible en milieu rural n Terrestre (25 Mbit/s) pas encore en service en France • Avantage • Accessible dans tous les foyers (couverture >= analogique) • 90% des antennes existantes devraient pouvoir recevoir le numérique • Développement freiné par divers facteurs 23

Architectures réseaux : Une autre solution envisagée pour i. TV … n Lancement de l’ ip. TV • Diffusion de la i. TV par les structures de haut débit (VDSL) • TPS & France. Telecom en France (décembre Lyon, 1 er semestre Paris) • Bell & Microsoft au Canada (essais à Toronto) • VDSL : • 52 Mbit/s en download • 2 Mbit/s en upload • Utilisateur à 300 m maxi d’un relais 24

Plan n n Introduction Enjeux de la i. TV Principes de la i. TV Architectures réseaux Les meilleures plate-formes du moment • Plate-formes logicielles • Plate-formes matérielles n Conclusion 25

Les plates-formes logicielles n Open. TV n Media. Highway n Microsoft TV n Java TV n Linux TV 26

Les plates-formes logicielles : Open. TV n Arrivé sur le marché en 1994 • Né d’une alliance entre Sun Microsystems et Thomson multimedia n Leader mondial (TPS, Bsky. B, Direct. Tv, Prima. Com, …) • + de 20 millions de terminaux équipés (câble et satellite) • Utilisé dans 50 pays dans le monde n Système ouvert • Permet aux constructeurs d’ajouter des fonctionnalités à celles d’ Open. TV n Technique • Langage de développement : OCode • Outils de développement • SDK Open. Author, Target. Decoder, Open. Streamer 27

Les plates-formes logicielles : Open. TV n Open. Author n Target. Decoder décodeur pour tester les applications n Open. Streamer outils graphique pour la création d’applications interactives génère des flux de données contenant les applications et les vidéos • Application Streamer : informations => flux • Broadcast Streamer : compresse pour la diffusion 28

Les plates-formes logicielles : Media. Highway n Arrivé sur le marché en 1993 • • • n Leader Européen (canal Satellite) • • n Développé par Canal+Technologies Acquis par Thomson multimédia Racheté par NDS (filiale News Corp. ) en septembre 2003 Choisit par 20 opérateurs et diffuseurs dans le monde 15, 7 millions de terminaux équipés (câble et satellite) Technique • • Langage de développement : Pan. Talk Outils de développement • IDE - Editeur Graphique - Générateur d’interfaces utilisateur - Compilateur - Editeur de volume - Debugger 29

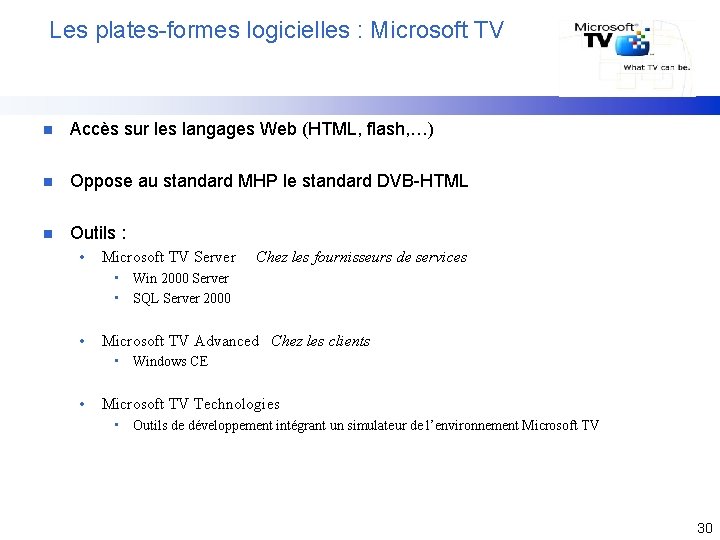

Les plates-formes logicielles : Microsoft TV n Accès sur les langages Web (HTML, flash, …) n Oppose au standard MHP le standard DVB-HTML n Outils : • Microsoft TV Server Chez les fournisseurs de services • Win 2000 Server • SQL Server 2000 • Microsoft TV Advanced Chez les clients • Windows CE • Microsoft TV Technologies • Outils de développement intégrant un simulateur de l’environnement Microsoft TV 30

Les plates-formes logicielles : Java TV n Suit le standard DVB-MHP Plate-forme indépendante de OS Réutilisation du code facile n Structure n n 31

Les plates-formes logicielles : Linux TV n Très peu de renseignement trouvé sur cette plate-forme n Deux grand groupes se distinguent : Lava et Linux. Tv. org • n Deux groupes basés sur le standard DVB-MHP Lava : • • Combinaison de Linux et Java Outils : • Coffee Grinder (une machine virtuelle Java Personnelle), • TV-Super. Spec (collection d'API spécifique) • Cream, Crosslink, Nu-Tv (outils de développement) n Linux. Tv. org : • Appuis sur un mode de diffusion par Multicast • Approprié à la distribution de contenu à bande large (vidéo …) • Problème : très peu de fournisseurs d’accès le propose pour l’instant. 32

Plan n n Introduction Enjeux de la i. TV Principes de la i. TV Architectures réseaux Les meilleures plate-formes du moment • Plate-formes logicielles • Plate-formes matérielles n Conclusion 33

Les plates-formes matérielles n Présentation des 4 principaux terminaux • • n Platinium Pilotime @skybox Dreambox 7000 Les autres… • Humax PVR 8000 • Nokia Mediamaster 9800 • Samsung n Les décodeurs intégrés • aux téléviseurs • aux PC 34

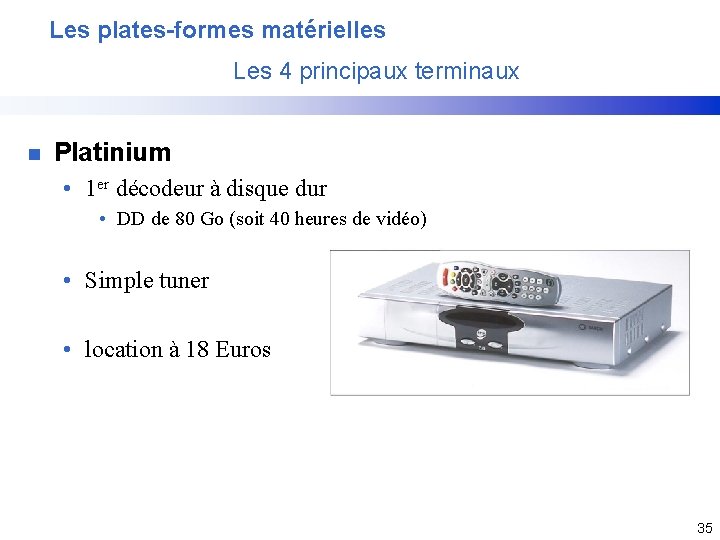

Les plates-formes matérielles Les 4 principaux terminaux n Platinium • 1 er décodeur à disque dur • DD de 80 Go (soit 40 heures de vidéo) • Simple tuner • location à 18 Euros 35

Les plates-formes matérielles Les 4 principaux terminaux n Pilotime • • Bi-processeur 64 Mo de Ram Deux Tuners Disque dur de 80 Go Port USB Modem V 92 Lecteur carte bancaire Prix : 28 Euros en location 36

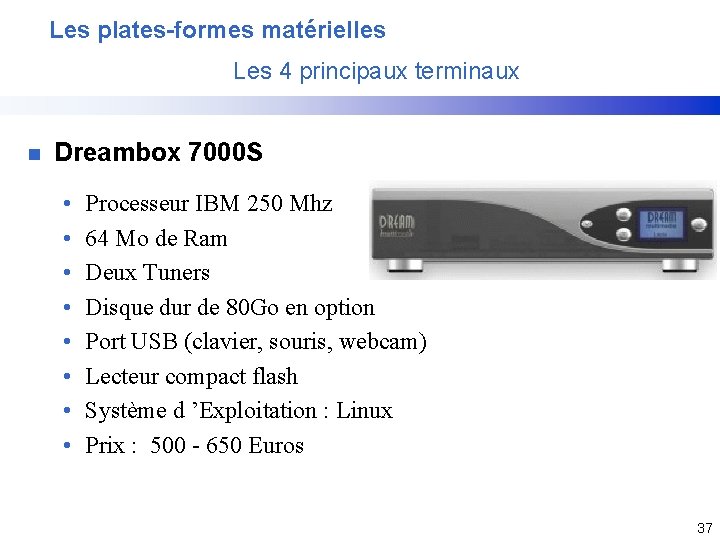

Les plates-formes matérielles Les 4 principaux terminaux n Dreambox 7000 S • • Processeur IBM 250 Mhz 64 Mo de Ram Deux Tuners Disque dur de 80 Go en option Port USB (clavier, souris, webcam) Lecteur compact flash Système d ’Exploitation : Linux Prix : 500 - 650 Euros 37

Les plates-formes matérielles Les 4 principaux terminaux n @Sky. Box • 2 modes: • décodeur numérique normal • PC : enregistrement d ’une émission. • Liaison @Sky. Box - PC par USB • Prix : 399 Euros 38

Les plates-formes matérielles Les autres terminaux n Humax • • n Double tuner Disque dur de 80 GO USB : transfert sur Disque dur de PC Prix : 650 Euros Nokia Mediamaster 9800 • Double tuner • Disque dur 40 Go • Prix : 700 Euros 39

Les plates-formes matérielles Les autres terminaux n Samsung SPVR 801 CI • Double tuner • Disque dur 40 Go • Prix : 1000 Euros à l ’achat ou 18 Euros en location avec TPS n …. 40

Les plates-formes matérielles Les décodeurs intégrés n Aux téléviseurs • exemple de Thomson Tak • http: //www. tak. net • Prix : à partir de 400 Euros n Aux PC • carte TV PCI satellite • besoins : • • processeur > 500 Mhz mémoire : 128 Mo minimum ex : Hauppauge, Pinnacle, Hercule … Prix : à partir de 200 Euros 41

Conclusion n n La fin de l’analogique… Téléspectateurs • Ensemble de services proposé « à domicile » • Grand choix possible • Accès à internet sans pc n Industriels • Enorme enjeux financier n Mais… • Besoin d’un standard à tous les niveaux • Impact de l’ip. TV ? • A quand la TNT ? 42

Références n http: //www. dvb. org/ • Site officiel de la norme DVB n http: //iphilgood. chez. tiscali. fr/ • Site décrivant les normes MPEG et DVB n http: //www. microsoft. com/tv/ • Site de Microsoft TV n http: //www. canalplus-technologies. com/ • Site de Canal. Plus technologies n http: //java. sun. com/products/javatv/ • Site de Java concernant leur solution TV n http: //www. satmag. com/ • Site décrivant les dernières plate-formes matérielles 43

Références n http: //www. tvnt. net/ • Site sur la télévision numérique terrestre n http: //www. opentv. com • Site sur la technologie d’Open. TV n http: //mma. epita. net/downloads/veille 2002/000082 _ITV. pdf • Présentation de la i. TV n http: //mma. epita. net/downloads/veille 2002/000089 _Open. TV. pdf • Présentation de Mediahighway et de Open. TV n http: //720 plan. ovh. net/~afdesi/presentaton/livre%20 blan c%20 AFDESI. pdf • Bilan sur la télévision interactive 44
