La presión diferencial Es la diferencia entre un determinado valor de presión y otro valor de referencia. De hecho se podría considerar también la presión absoluta como presión diferencial basada en el vacío como referencia o la presión relativa en comparación con la presión atmosférica. Here comes your footer Page 2

Presostato Diferencial Es el dispositivo que controla la diferencia de presión entre dos puntos, permitiendo la modulación del caudal de fluido. Estos controladores están diseñados para detectar diferencias de presión entre dos puntos y pueden utilizarse como controladores de funcionamiento o de límite. Las aplicaciones típicas son la detección de flujo a través de un condensador refrigerado por agua o de un condensador de una enfriadora, la detección de flujo en un sistema de calefacción y la detección de presión diferencial del aceite lubricante en compresores de refrigeración. Here comes your footer Page 3

Presostato Diferencial Funciona según un rango de presiones, alta-baja, normalmente ajustable, que hace abrir o cerrar un circuito eléctrico que forma parte del circuito de mando de un elemento de accionamiento eléctrico, comúnmente motores. Alta diferencial: Cuando se supera la presión estipulada para el compresor, el rearme puede ser manual o automático. Baja diferencial: Cuando la presión baja más de lo estipulado para el compresor, el rearme puede ser manual o automático. Here comes your footer Page 4

Operación El fluido ejerce una presión sobre un pistón interno haciendo que se mueva hasta que se unen dos contactos. Cuando la presión baja un resorte, empuja el pistón en sentido contrario y los contactos se separan. Un tornillo permite ajustar la sensibilidad de disparo del presostato al aplicar más o menos fuerza sobre el pistón a través del resorte. Usualmente tienen dos ajustes independientes: la presión de encendido y la presión de apagado. No deben ser confundidos con los transductores de presión (medidores de presión); mientras estos últimos entregan una señal variable en base al rango de presión, los presostatos entregan una señal apagado/encendido únicamente. Here comes your footer Page 5

Presostatos diferenciales de aire Este presostato (diferencial) se utiliza para detectar el flujo de aire, la presión de aire individual o diferencial Las aplicaciones típicas incluyen: • Detección de filtro sucio • Detección de congelación en las baterías del aire acondicionado e inicio del ciclo de desescarche • Comprobación del aire en conductos de calefacción o ventilación • Controla el flujo de aire máximo en sistemas de volumen de aire variable Here comes your footer Page 6

Presostato diferencial de aceite § APLICACIÓN Estos presostatos diferenciales de aceite están diseñados para ofrecer protección contra bajas presiones de aceite en los compresores de refrigeración lubricados a presión. Here comes your footer Page 7

TRANSMISOR DIFERENCIAL

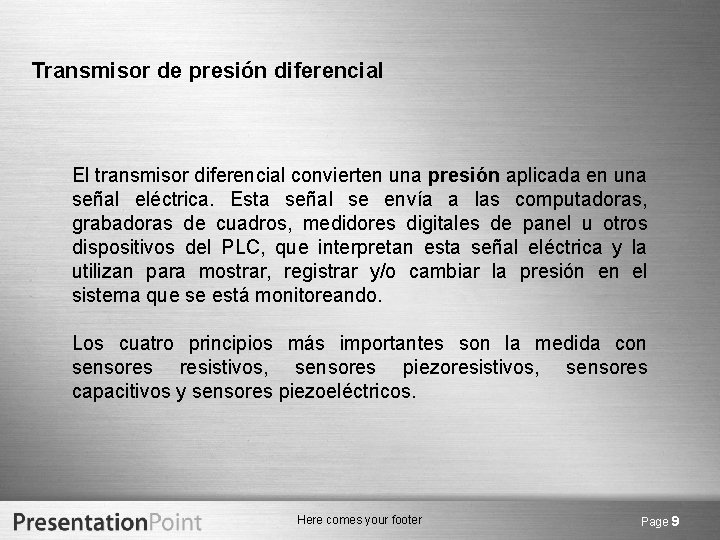

Transmisor de presión diferencial El transmisor diferencial convierten una presión aplicada en una señal eléctrica. Esta señal se envía a las computadoras, grabadoras de cuadros, medidores digitales de panel u otros dispositivos del PLC, que interpretan esta señal eléctrica y la utilizan para mostrar, registrar y/o cambiar la presión en el sistema que se está monitoreando. Los cuatro principios más importantes son la medida con sensores resistivos, sensores piezoresistivos, sensores capacitivos y sensores piezoeléctricos. Here comes your footer Page 9

Principio funcionamiento Cuenta con un sistema de medición mecánico (1), con un elemento de presión elástico (2), con un sensor dependiente del campo magnético (3) con un cuadro de procesamiento de señales (4) y una caja con las partes de conexión para la electrónica, un electroimán (5) acoplado al elemento de presión influencia el campo electromagnético del sensor HALL. Para la recalibración, cero y tramo puede ser ajustadas mediante potenciómetros (6) fácilmente accesibles. Identificación de la presión entrante (+) alta presión y (-) baja presión Here comes your footer Page 10

Principio de medida Las membranas del transmisor de presión diferencial se deforman cuando se les aplica presión. El aceite de relleno transmite esta presión hasta un puente de semiconductores. La presión diferencial medida es procesada y, posteriormente, convertida en una señal de salida. Las ventajas del sensor son la elevada presión de proceso de hasta 420 bar, la excelente estabilidad a largo plazo y una muy buena resistencia en caso de sobrecarga unilateral. Here comes your footer Page 11

Aplicaciones Para uso en medición o control de ultra-baja presión diferencial de alta responsabilidad en monitoreo de laboratorios, salas limpias, detección de fugas, caudal laminar, monitoreo de hornos, equipos para diagnóstico médico, control de flujo de aire, salas de presurización, control de combustión de aire/combustible, medición de flujo de almacenamiento de gas, etc. Especialmente recomendado para reducción de costos de instalaciones. Here comes your footer Page 12
