Pertemuan Ke VI Energi dalam Induktor Solenoida INDUKTOR

Pertemuan Ke - VI Energi dalam Induktor (Solenoida)

INDUKTOR

Nilai Induktansi (L) (diukur dalam Henry) adalah efek dari medan magnet yang terbentuk disekitar konduktor pembawa arus yang bersifat menahan perubahan arus. Arus listrik yang melewati konduktor membuat medan magnet sebanding dengan besar arus. Perubahan dalam arus menyebabkan perubahan medan magnet yang mengakibatkan gaya elektromotif lawan melalui GGL induksi yang bersifat menentang perubahan arus. Jumlah lilitan, ukuran lilitan, dan material inti menentukan induktansi.

Nilai Induktansi (L) L : Nilai induktansi (Farad) a : luas penampang lilitan (m 2) l : panjang lilitan/inti lilitan (m) N : jumlah lilitan

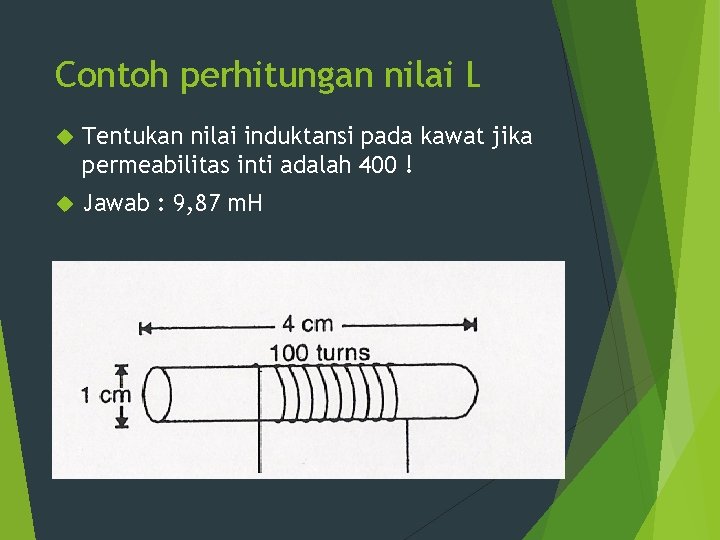

Contoh perhitungan nilai L Tentukan nilai induktansi pada kawat jika permeabilitas inti adalah 400 ! Jawab : 9, 87 m. H

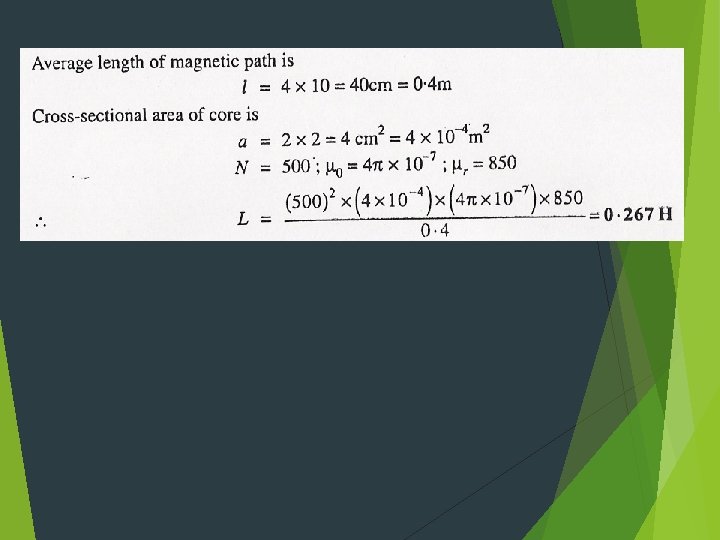

2. Hitunglah nilai induktansi dari kawat berikut ! (Jawab : 0, 267 H)

Energi dalam Kapasitor Sebelum Kita mempelajari energi dalam Induktor, Apakah masih ada yang ingat energi dalam Kapasitor? ?

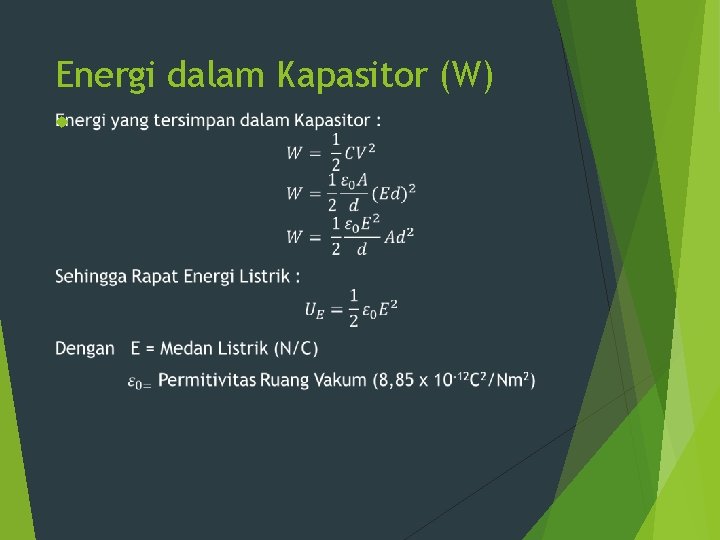

Energi dalam Kapasitor (W)

Energi dalam Induktor (W)

Rapat Energi Medan Magnetik (u)

Contoh Soal 1. Medan magnet di dalam sebuah solenoid yang berisi udara dengan panjang 36 cm dan diameter 2, 0 cm adalah 0, 80 T. Perkirakan berapa energi yang tersimpan dalam rongga solenoid tersebut! Jawab : 28. 8 J 2. Energi medan magnet yang tersimpan di dalam suatu induktor adalah 25, 0 m. J jika dialiri arus 60, 0 m. A. a. Hitunglah induktansi (13, 9 H) b. Berapa arus yang mengalir agar energi yang tersimpan menjadi empat kali lebih besar? (0, 12 A)
