Peralatan input dan output komputer Skema komputer secara

Peralatan input dan output komputer

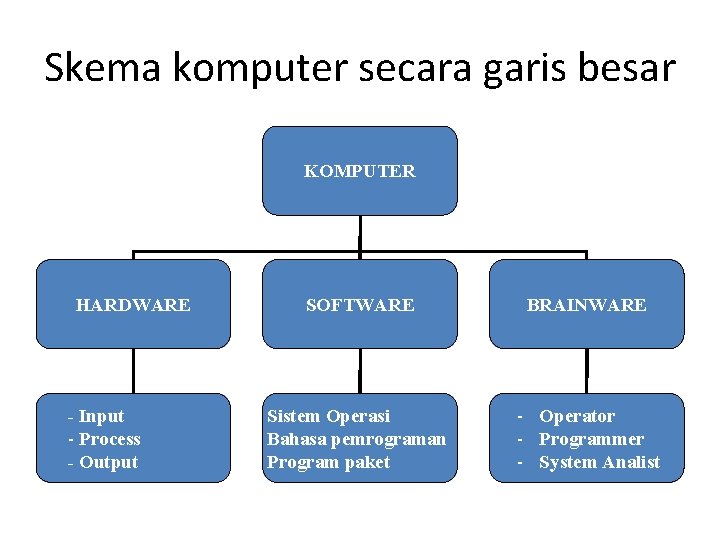

Skema komputer secara garis besar KOMPUTER HARDWARE - Input - Process - Output SOFTWARE BRAINWARE Sistem Operasi Bahasa pemrograman Program paket - Operator - Programmer - System Analist

Konfigurasi PERIPHERAL DEVICE INPUT DEVICE PROCESS DEVICE RAM MEMORY ROM -Keyboard -Mouse -Joystick -Lightpen -Dll OUTPUT DEVICE -Monitor ALU CU -Printer -Plotter - Dll

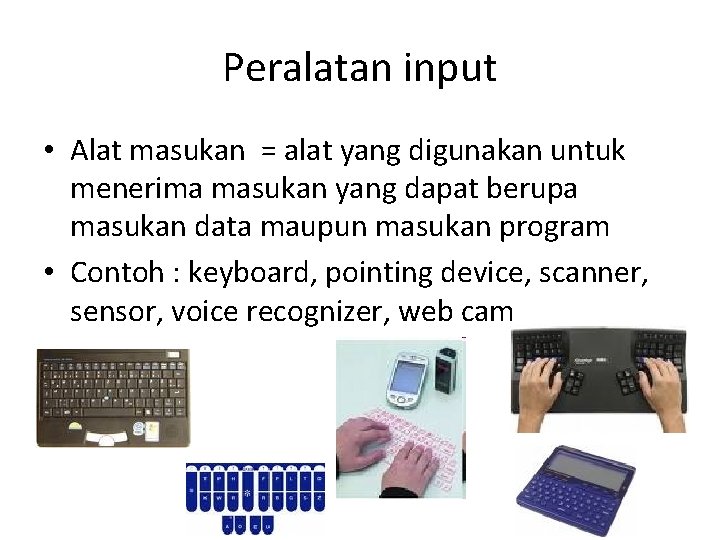

Peralatan input • Alat masukan = alat yang digunakan untuk menerima masukan yang dapat berupa masukan data maupun masukan program • Contoh : keyboard, pointing device, scanner, sensor, voice recognizer, web cam

Peralatan output • Output yang dihasilkan dari pengolahan pada komputer dapat digolongkan ke dalam 4 macam bentuk – Tulisan (huruf, kata, angka, karakter khusus dan simbol 2) – Image (grafik atau Gambar) – Suara dalam bentuk musik atau suara lainnya. – Bentuk yang dapat dibaca oleh mesin, dalam bentuk simbol yang hanya dapat dibaca dan dimengerti oleh komputer.

Port dalam komputer • Port merupakan suatu alat yang dapat digunakan untuk menghubungkan komputer dengan peripheral lainnya. • Interface yang memungkinkan sebuah PC dapat mengirimkan atau menerima informasi ke atau dari peranti eksternal, seperti printer atau modem. • Sebuah PC umumnya terdiri dari port serial, parallel dan beberapa port USB.

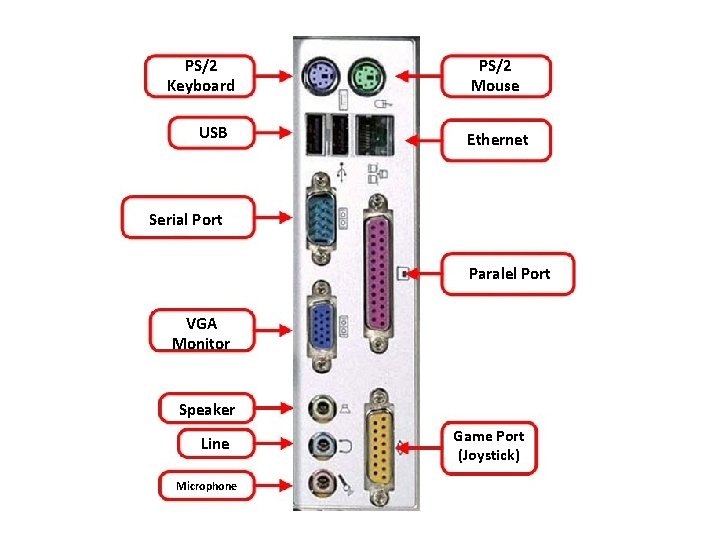

PS/2 Keyboard USB PS/2 Mouse Ethernet Serial Port Paralel Port VGA Monitor Speaker Line Microphone Game Port (Joystick)

Port Serial • Serial port merupakan sebuah port pada PC yang berfungsi mengtransmisikan satu bit informasi pada satuan waktu • Pada serial port, pengiriman informasi tidak memungkinkan untuk melakukan secara banyak sekaligus

Origin 200 and Onyx 2 Serial Pinout • Memiliki 2 standard dengan 9 pin. • Port ini mendukung komunikasi RS 232 dan Rs 422

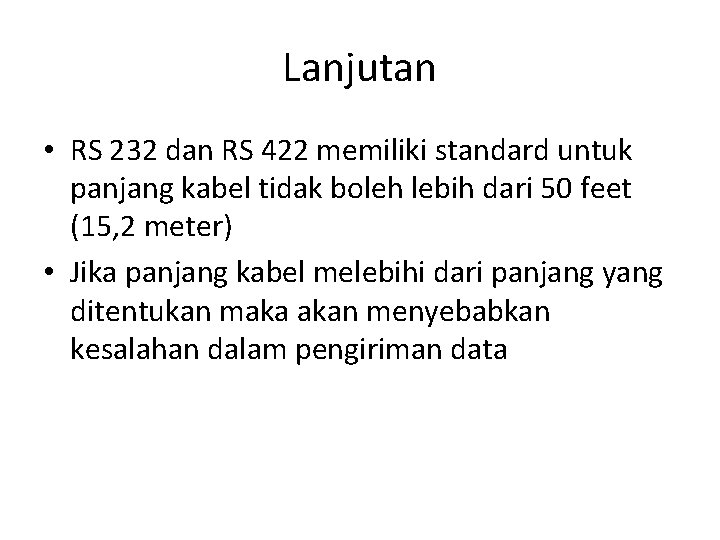

Lanjutan • RS 232 dan RS 422 memiliki standard untuk panjang kabel tidak boleh lebih dari 50 feet (15, 2 meter) • Jika panjang kabel melebihi dari panjang yang ditentukan maka akan menyebabkan kesalahan dalam pengiriman data

Origin 200 Serial Pinouts Pin Assignment 1 Data Carrier Detect (DCD) 2 Receive Data (RXD) 3 Transmit Data (TXD) 4 Data Terminal Ready (DTR) 5 Ground (GND) 6 Data Set Ready (DSR) 7 Request To Send (RTS) 8 Clear To Send (CTS) 9 (Not Connected)

OCTANE Serial Pinouts • Baud rates yang dapat dicapai adalah 300 baud hingga 460 K baud Pin Assignment Description 1 DCD Data Carrier Detect 2 RD Receive Data 3 TD Transmit Data 4 DTR Data Terminal Ready 5 SG Signal Ground 6 DSR Data Set Ready 7 RTS Request to Send 8 CTS Clear to Send 9 RI Ring Indicator

Operasi port serial • SBUF : serial bufer terdiri atas 2 buah register yang menempati alamat sama yaitu 99 H • Register SBUF : – Transmit Buffer Register->bersifat write only – Receive Buffer Register-> bersifat read only • Sehingga ketika : – proses penerimaan data dari Port Serial, data yang masuk ke dalam Port Serial akan ditampung pada Received Buffer Register terlebih dahulu dan diteruskan ke jalur bus internal pada saat pembacaan register SBUF – pengiriman data ke Port Serial, data yang dituliskan dari bus internal akan ditampung pada Transmit Buffer Register terlebih dahulu sebelum dikirim ke Port Serial

Inisialisasi dan akses register port serial • Mengakses port serial : – Tentukan mode serial – Tentukan baud rate serial

Baud Rate Serial Lama pengiriman setiap bit data = Timer 1 Overflow X 32. . . (3. 1) Baud rate (jumlah bit data yang terkirim tiap detik) = Apabila diinginkan baud rate 9600 bps maka timer 1 harus diatur agar overflow setiap detik

Port Paralel • Merupakan sebuah port pada personal computer yang berfungsi sebagai alat komunikasi komputer (motherboard) dengan perangkat luar yang bersifat paralel • Pada port paralel, pemindahan informasi dapat dilakukan secara bersamaan sehingga informasi yang terkirim lebih banyak daripada port seri.

USB • Universal Serial Bus • Merupakan sebuah interface yang digunakan untuk menghubungkan berbagai peralatan dengan menggunakan koneksi serial • USB mendukung transmisi rate : – 1. 5 Mb/s – 12 Mb/s – 480 Mb/s

Taxonomy of Application Space

USB Device Connection

Fitur yang di miliki USB

Lanjutan

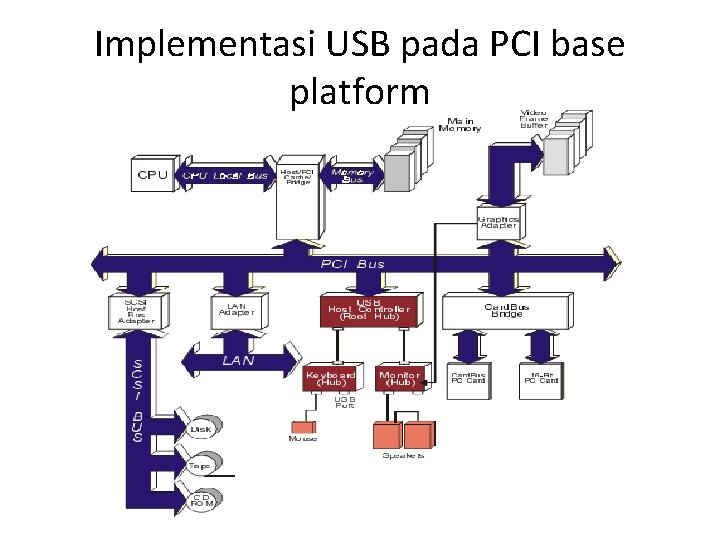

Implementasi USB pada PCI base platform

Pensinyalan USB • USB merupakan host centric bus dimana host/terminal induk memulai semua transaksi • Setiap proses transaksi terdiri atas : – Paket token/sinyal penanda (header yang menjelaskan data yang mengikutinya) – Pilihan paket data (termasuk tingkat muatan data) – Status paket (acknowledge=pemberitahuan hasil transaksi dan untuk koreksi kesalahan)

Nomor kaki USB Kaki Fungsi 1 VBUS (4. 75– 5. 25 V) 2 D− 3 D+ 4 GND Shell Shield

Sekian

Reminder !
