Oscilatoarele sunt generatoare de oscilaii electrice ntreinute cu

� Oscilatoarele sunt generatoare de oscilaţii electrice întreţinute, cu frecvenţă proprie, ce funcţionează fără semnal de intrare şi au rolul de a transforma energia de curent continuu a sursei de alimentare în energie de curent alternativ a semnalului generat, având frecvenţa dată de parametrii circuitelor care îl compun. Frecvenţa de oscilaţie este determinată de: � circuite RC, utilizate în domeniul frecvenţelor joase (herţi - zeci de kiloherţi) sau � circuite LC, utilizate pentru frecvenţe mai mari de 100 k. Hz.

Schema de principiu a unui oscilator: � Notații: § § § § A – reprezintă amplificarea circuitului cu reacţie ; β – este factorul de reacţie; A 0 – este amplificarea fără reacţie; Xs – semnal aplicat de la o sursă externă de alimentare de c. c. ; Xi – semnal de intrare; Xr – semnal de reacţie; Xo – semnal de ieşire.

�Pentru ca circuitul să oscileze trebuie satisfăcute condiţiile de oscilaţie sau relaţiile lui Barkhausen: de amplitudine - factorul de transfer al cuadripolului de reacţie trebuie să aibă modulul egal cu inversul modulului amplificării. = > �Condiţia de fază - defazajul cuadripolului de reacţie trebuie să fie ales astfel încât oricare ar fi defazajul introdus de amplificator în circuit, semnalul de reacţie aplicat să fie în fază cu semnalul de la intrarea amplificatorului. �Condiţia unde: – reprezintă defazajul introdus de amplificator; – reprezintă defazajul introdus de circuitul de reacţie. Condiţia de fază e îndeplinită pentru o anumită valoare a frecvenţei de oscilaţie.

Clasificare: 1) după forma semnalului: oscilatoare armonice (sinusoidale); oscilatoare nesinusoidale (generatoare de semnal treaptă, rampă, GTLV). 2) după natura elementelor componente: a) oscilatoare RC - f (0, 1 Hz… 10 MHz): a 1) cu circuite selective; a 2) cu reţea de defazare. b) oscilatoare LC - f (30 KHz… 30 MHz): b 1) cu cuplaj prin transformator (dacă este cu TB, circuitul oscilant poate fi în colector şi/sau în bază); b 2) cu cuplaj capacitiv sau prin autotransformator (, , în trei puncte”) – HARTLEY (2 L, 1 C), COLPITTS (2 C, 1 L), CLAPP (3 C, 1 L). c) cu cristal de cuarţ; d) cu dispozitive cu rezistenţă negativă.

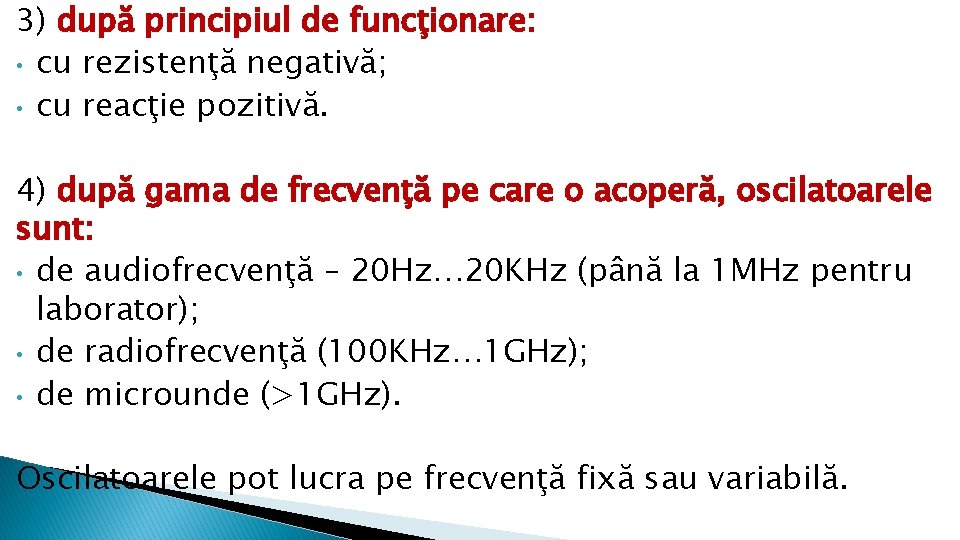

3) după principiul de funcţionare: • cu rezistenţă negativă; • cu reacţie pozitivă. 4) după gama de frecvenţă pe care o acoperă, oscilatoarele sunt: • de audiofrecvenţă – 20 Hz… 20 KHz (până la 1 MHz pentru laborator); • de radiofrecvenţă (100 KHz… 1 GHz); • de microunde (>1 GHz). Oscilatoarele pot lucra pe frecvenţă fixă sau variabilă.

Oscilatoare RC � Se utilizează în generatoare de audiofrecvenţă. � Au reacţie pozitivă selectivă, având cuadripolul de reacţie construit din rezistenţe şi condensatoare. În funcţie de configuraţia cuadripolului de reacţie avem: � - oscilatoare RC cu punte Wien; � - oscilatoare RC cu reţea de defazare trece-sus; � - oscilatoare RC cu reţea de defazare trece-jos; � - oscilatoare RC cu punte dublu T.

�Schema unui oscilator RC cu punte Wien

� Schema unui oscilator RC cu reţea de defazare trece-sus

Schema unui oscilator RC cu reţea de defazare trece-jos

Oscilator RC cu punte Wien – se utilizează în generatoare de audiofrecvenţă. Oscilatoarele RC au reacţie pozitivă selectivă, deoarece cuadripolul de reacţie este construit din rezistenţe şi condensatoare

Forma tensiunii de ieșire Ue în urma simulării ” Oscilatorului RC cu punte Wien”

� Calculul UVV, Umax si Uef , după vizualizarea semnalului de ieșire Ue pe osciloscop. Notaţii: UVV – tensiunea vârf la vârf; Umax – amplitudinea sau tensiunea maximă; Uef – tensiunea efectivă

� Calculul perioadei și a frecvenței de oscilație Notaţii: T – perioada semnalului; fosc – frecvenţa de oscilație

Bibliografie Cărți: • Cosma Dragoş, Chivu Aurelian, Cosma Cătălin Dorin, Chivu Ana Maria, – „Componente şi circuite electronice Lucrări practice”, Editura Arves, Craiova 2008; • Negrea Viorel, – „Electronica asistată de calculator”, Editura Adalex, Sibiu, 2007; • Tătaru Elena Gabriela, – Auxiliar curricular pentru Nivel 3, „Circuite cu componente electronice analogice– partea II”, 2009; • Theodor Dănăilă, Monica Ionescu Vaida, – „Componente şi circuite electronice”, Editura Didactică și Pedagogică RA, București 1984; Internet ftp: //ftp. cadsoft. de/eagle/program/5. 2/eagle-win-5. 2. 0. exe - 25. 04. 2018; www. cndiptfse. tvet. ro – 04. 2018 - materiale de predare, învățare, on-line, evaluare; http: //www. etc. ugal. ro/lfrangu/CEF-curs 7. pdf - 01. 05. 2018 Soft: • Electronics Workbench 5. 12; • Eagle

Vă mulțumesc!
