![MASURAREA PUTERII ELECTRICE IN C C CU WATTMETRE MASURAREA PUTERII ELECTRICE IN C. C. CU WATTMETRE](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-1.jpg)
MASURAREA PUTERII ELECTRICE IN C. C. CU WATTMETRE
![În curent continuu puterea absorbită de rezistenţa de sarcina R se determină prin produsul În curent continuu, puterea absorbită de rezistenţa de sarcina R se determină prin produsul](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-2.jpg)
În curent continuu, puterea absorbită de rezistenţa de sarcina R se determină prin produsul dintre curentul I stabilit prin rezistenţa de sarcină şi căderea de tensiune U de la bornele acesteia: P = UI Unitatea de masură pentru putere este watt: notat cu W= VA Puterea in c. c. este întotdeauna o putere activǎ, capabilǎ sǎ producǎ lucru mecanic sau cǎldurǎ.
![Măsurarea puterii electrice în c c se poate efectua cu ajutorul wattmetrului electrodinamic sau Măsurarea puterii electrice în c. c. se poate efectua cu ajutorul wattmetrului electrodinamic sau](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-3.jpg)
Măsurarea puterii electrice în c. c. se poate efectua cu ajutorul wattmetrului electrodinamic sau ferodinamic. INAPOI LA TEST

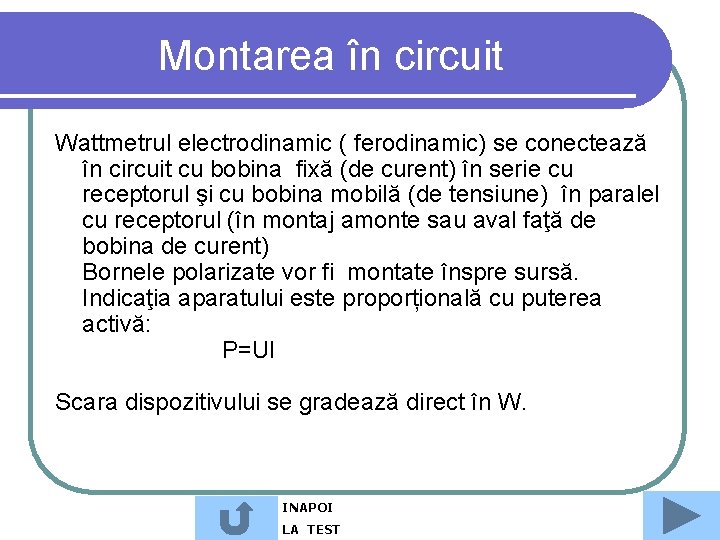

![Montarea în circuit Wattmetrul electrodinamic ferodinamic se conectează în circuit cu bobina fixă Montarea în circuit Wattmetrul electrodinamic ( ferodinamic) se conectează în circuit cu bobina fixă](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-4.jpg)
Montarea în circuit Wattmetrul electrodinamic ( ferodinamic) se conectează în circuit cu bobina fixă (de curent) în serie cu receptorul şi cu bobina mobilă (de tensiune) în paralel cu receptorul (în montaj amonte sau aval faţă de bobina de curent) Bornele polarizate vor fi montate înspre sursă. Indicaţia aparatului este proporțională cu puterea activă: P=UI Scara dispozitivului se gradează direct în W. INAPOI LA TEST

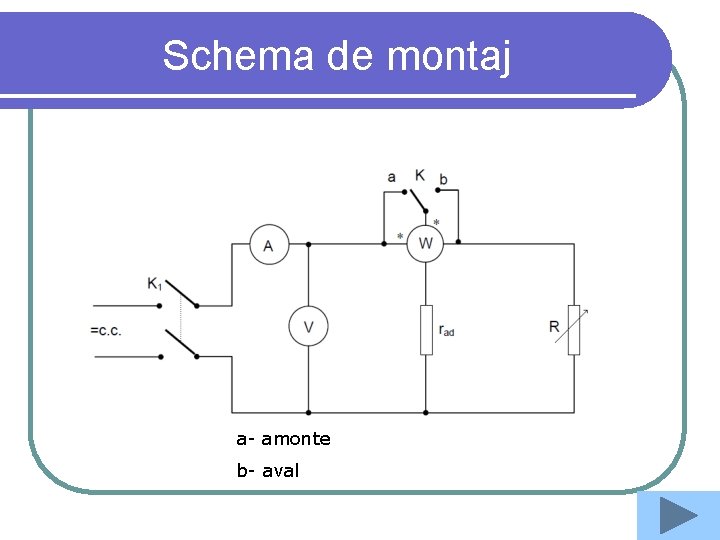

![Schema de montaj a amonte b aval Schema de montaj a- amonte b- aval](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-5.jpg)
Schema de montaj a- amonte b- aval

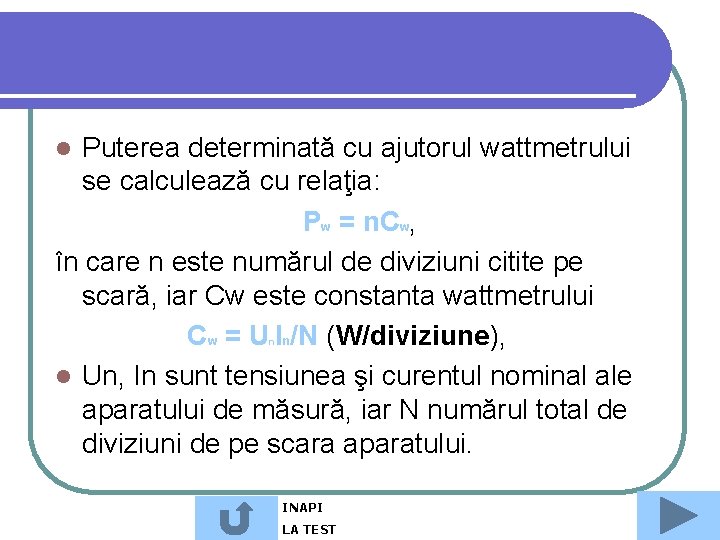

![Puterea determinată cu ajutorul wattmetrului se calculează cu relaţia Pw n Cw în Puterea determinată cu ajutorul wattmetrului se calculează cu relaţia: Pw = n. Cw, în](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-6.jpg)
Puterea determinată cu ajutorul wattmetrului se calculează cu relaţia: Pw = n. Cw, în care n este numărul de diviziuni citite pe scară, iar Cw este constanta wattmetrului Cw = U In/N (W/diviziune), l Un, In sunt tensiunea şi curentul nominal ale aparatului de măsură, iar N numărul total de diviziuni de pe scara aparatului. l n INAPI LA TEST
![Observaţie Observaţie](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-7.jpg)
Observaţie
![TEST 1 Wattmetrele sunt aparate l Electrodinamice l Magnetoelectrice l Feromagnetice TEST 1. Wattmetrele sunt aparate: . l Electrodinamice l Magnetoelectrice l Feromagnetice](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-8.jpg)
TEST 1. Wattmetrele sunt aparate: . l Electrodinamice l Magnetoelectrice l Feromagnetice
![TEST 2 Wattmetrele se conecteaza în circuit l Cu bobina de curent în paralel TEST 2. Wattmetrele se conecteaza în circuit: l Cu bobina de curent în paralel](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-9.jpg)
TEST 2. Wattmetrele se conecteaza în circuit: l Cu bobina de curent în paralel şi cu bobina de tensiune în serie cu consumatorul l Cu bobina de curent în serie şi cu bobina de tensiune în paralel cu consumatorul l Oricare dintre variantele anterioare
![TEST 3 Un wattmetru cu tensiune nominală de 150 V curentul nominal 2 5 TEST 3. Un wattmetru cu tensiune nominală de 150 V, curentul nominal 2, 5](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-10.jpg)
TEST 3. Un wattmetru cu tensiune nominală de 150 V, curentul nominal 2, 5 A si 150 diviziuni pe scara gradată are constanta: l 150 l 2, 5 l 25 W/div
![TEST Wattmetrul a cărui scară gradată este reprezentată în figura alăturată are domeniul de TEST Wattmetrul a cărui scară gradată este reprezentată în figura alăturată are domeniul de](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-11.jpg)
TEST Wattmetrul a cărui scară gradată este reprezentată în figura alăturată are domeniul de curent In=2 A şi domeniul de tensiune Un=300 V. Puterea indicată de wattmetru este: l 800 W l 200 W l 400 W
![CORECT CORECT!](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-12.jpg)
CORECT!
![GRESIT REVEZI INFORMATIILE GRESIT! REVEZI INFORMATIILE](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-13.jpg)
GRESIT! REVEZI INFORMATIILE
![CORECT CORECT!](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-14.jpg)
CORECT!
![GRESIT REVEZI INFORMATIILE GRESIT! REVEZI INFORMATIILE](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-15.jpg)
GRESIT! REVEZI INFORMATIILE
![CORECT CORECT!](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-16.jpg)
CORECT!
![GRESIT REVEZI INFORMATIILE GRESIT! REVEZI INFORMATIILE](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-17.jpg)
GRESIT! REVEZI INFORMATIILE
![CORECT CORECT!](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-18.jpg)
CORECT!
![GRESIT BACK TO THE TEST GRESIT! BACK TO THE TEST](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-19.jpg)
GRESIT! BACK TO THE TEST
![SUCCES SUCCES!](https://slidetodoc.com/presentation_image_h/13a0740cf7b9d5b08f085ac05ef8a71d/image-20.jpg)
SUCCES!
