LABORATOR TEHNOLOGIC CLASA a X-a Lecţie de recapitulare a măsurării mărimilor mecanice

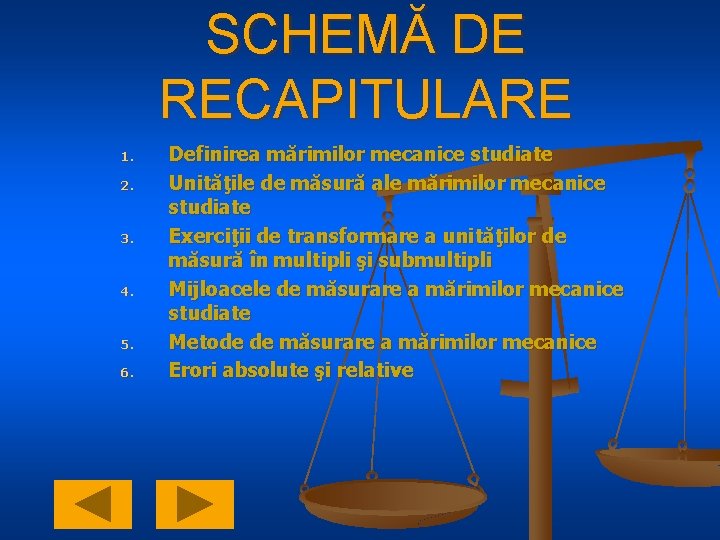

SCHEMĂ DE RECAPITULARE 1. 2. 3. 4. 5. 6. Definirea mărimilor mecanice studiate Unităţile de măsură ale mărimilor mecanice studiate Exerciţii de transformare a unităţilor de măsură în multipli şi submultipli Mijloacele de măsurare a mărimilor mecanice studiate Metode de măsurare a mărimilor mecanice Erori absolute şi relative

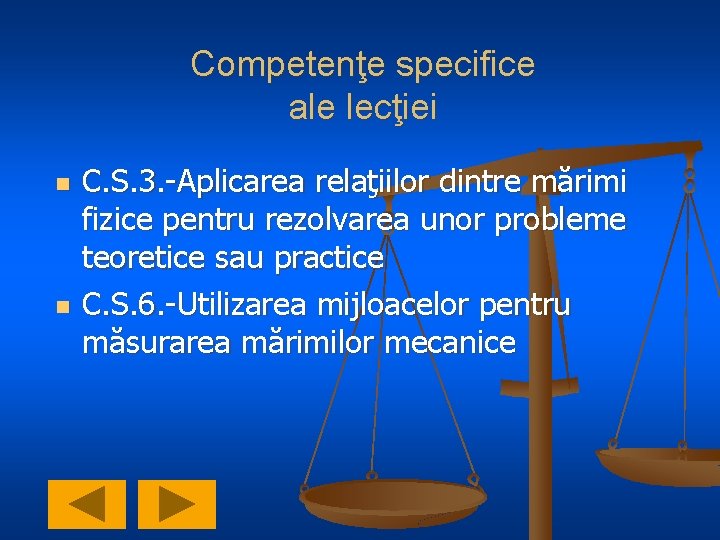

Competenţe specifice ale lecţiei n n C. S. 3. -Aplicarea relaţiilor dintre mărimi fizice pentru rezolvarea unor probleme teoretice sau practice C. S. 6. -Utilizarea mijloacelor pentru măsurarea mărimilor mecanice
1. Definirea mărimilor mecanice studiate n n n Forţa este o mărime fizică vectorială , derivată, care măsoară interacţiunea dintre două sisteme fizice. Acţiunea unei forţe asupra unui corp detemină mişcarea şi /sau deformarea acestuia. Masa este o mărime fizică , scalară , fundamentală care determină proprietatea materiei de a fi inertă şi de a crea câmp gravitaţional. Presiunea este o mărime fizică scalară şi derivată, egală cu raportul dintre mărimea forţei F , care apasă normal pe o suprafaţă , şi aria S a aceastei suprafeţe.
1. a. Definirea mărimilor cinematice n n În mişcarea rectilinie , viteza liniară este o mărime vectorială care caracterizează mişcarea unui punct material în raport cu un sistem de referinţă. În mişcarea de rotaţie , viteza unghiulară , a unui punct material este o mărime vectorială definită de mărimea unghiului măturat de raza vectoare în unitatea de timp.
ØÎn tehnică , prezintă interes turaţia care se determină din viteza periferică n=1000 v/пd[rot/min] - Variaţia vitezei raportată la intervalul de timp în care loc se numeşte acceleraţie. -Debitul este cantitatea de substanţă solidă, lichidă sau gazoasă care trece printr-o secţiune oarecare în unitatea de timp. -Timpul este o mărime fizică scalară , fundamentală prin care se pot determina apariţia sau dispariţia evenimentelor din sistem (durata lor)

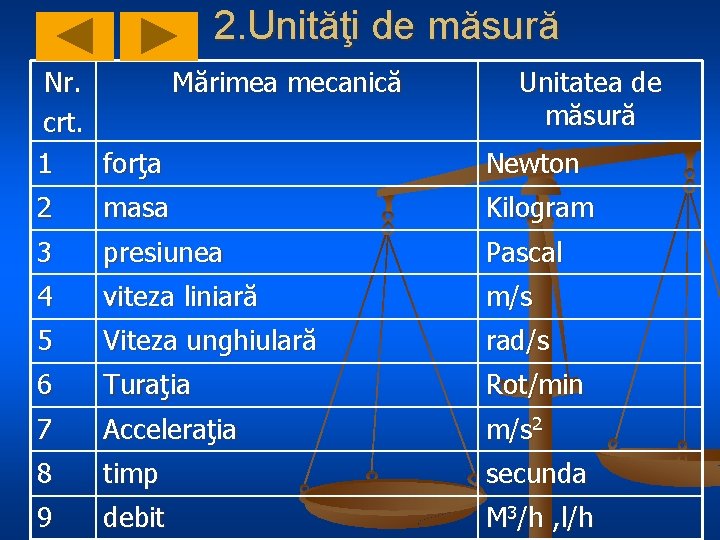

2. Unităţi de măsură Nr. Mărimea mecanică crt. 1 forţa Unitatea de măsură Newton 2 masa Kilogram 3 presiunea Pascal 4 viteza liniară m/s 5 Viteza unghiulară rad/s 6 Turaţia Rot/min 7 Acceleraţia m/s 2 8 timp secunda 9 debit M 3/h , l/h
3. Exerciţii de transformare a unităţii de măsură în multipli şi submultipli 1. 2. 3. 4. 5. 6. 80 km/h=…. . m/s 300 m/s=……km/h O, 5 h=………s 2, 3 h=………min 0, 15 min=………μs 1 Pa=……. . N/m 2
4. Mijloace de măsurare a mărimilor mecanice Nr. crt 1 2 3 4 5 6 7 8 Mărime mecanică forţa masa presiune viteza turaţie acceleraţie debitul timp Mijloc de măsurare dinamometre Măsuri, balanţe, bascule Barometre, manometre Vitezometru cu kilometraj tahometre accelerometre Debitmetre cu diafragmă Orologii, cronometre
Identificaţi următoarele mijloace de măsurare
Identificaţi următoarele mijloace de măsurare
Identificaţi următoarele mijloace de măsurare
Identificaţi mijloacele de măsurare
5. Metode de măsurare a mărimilor mecanice După modul de obţinere a mărimii de măsurat avem: -metode directe -metode indirecte După modul de indicare a valorii mărimii de măsurat : -metode analogice -metode digitale

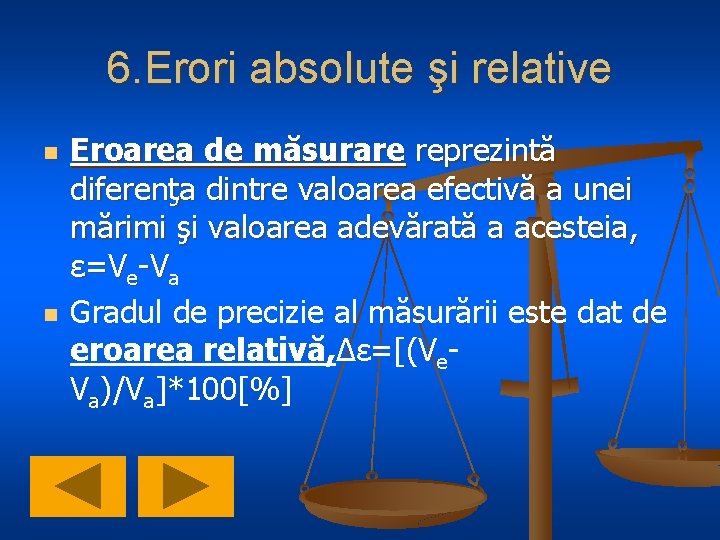

6. Erori absolute şi relative n n Eroarea de măsurare reprezintă diferenţa dintre valoarea efectivă a unei mărimi şi valoarea adevărată a acesteia, ε=Ve-Va Gradul de precizie al măsurării este dat de eroarea relativă, Δε=[(Ve. Va)/Va]*100[%]

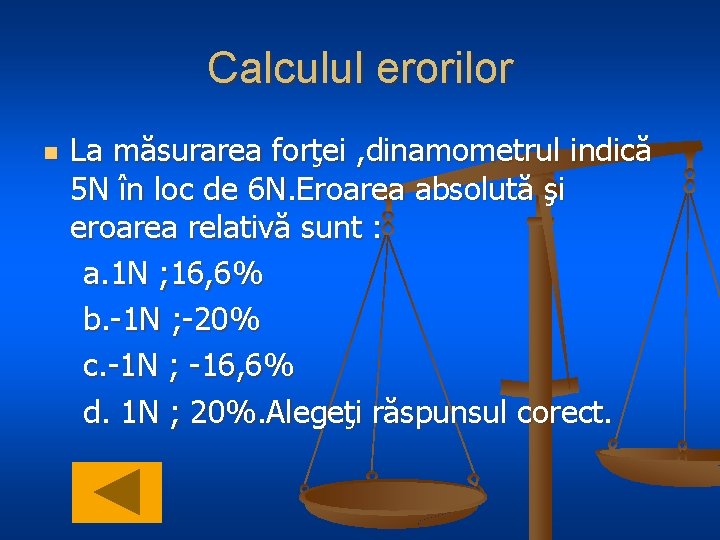

Calculul erorilor n La măsurarea forţei , dinamometrul indică 5 N în loc de 6 N. Eroarea absolută şi eroarea relativă sunt : a. 1 N ; 16, 6% b. -1 N ; -20% c. -1 N ; -16, 6% d. 1 N ; 20%. Alegeţi răspunsul corect.
