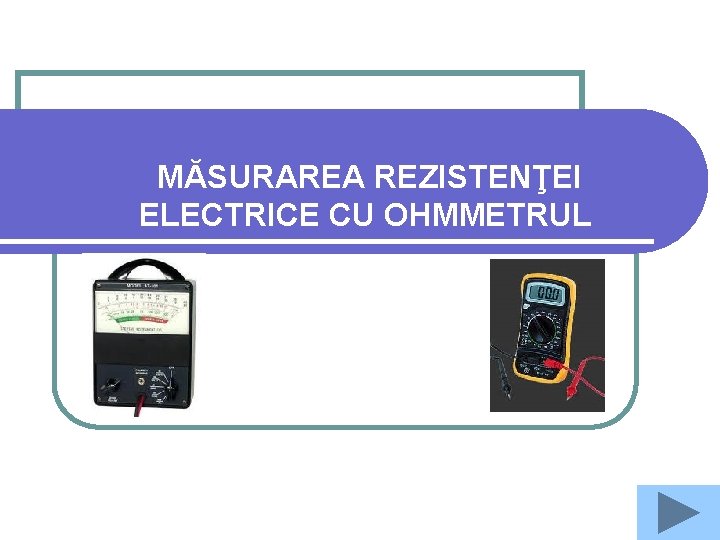

MĂSURAREA REZISTENŢEI ELECTRICE CU OHMMETRUL

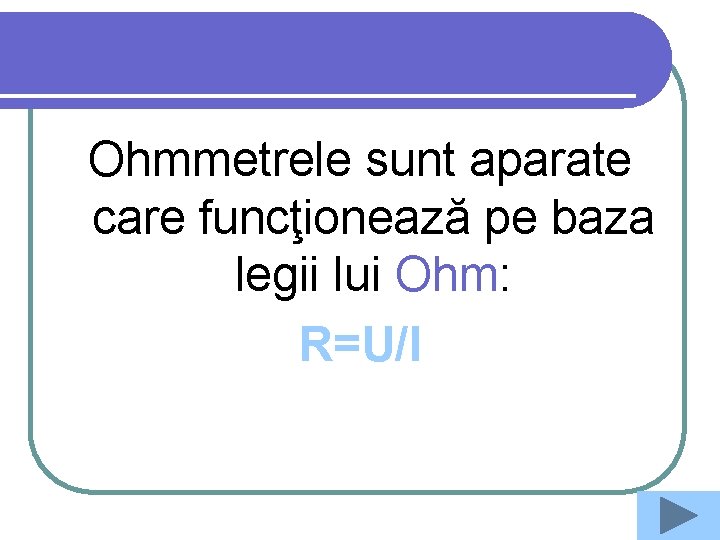

Ohmmetrele sunt aparate care funcţionează pe baza legii lui Ohm: R=U/I

OHMMETRE ANALOGICE Sunt compuse dintr-un miliampermetru magnetoelectric, rezistoare adiţionale variabile şi o baterie de c. c. Ohmmetrele analogice se realizează in două variante constructive: l a. serie l b. derivaţie) INAPOI LA TEST

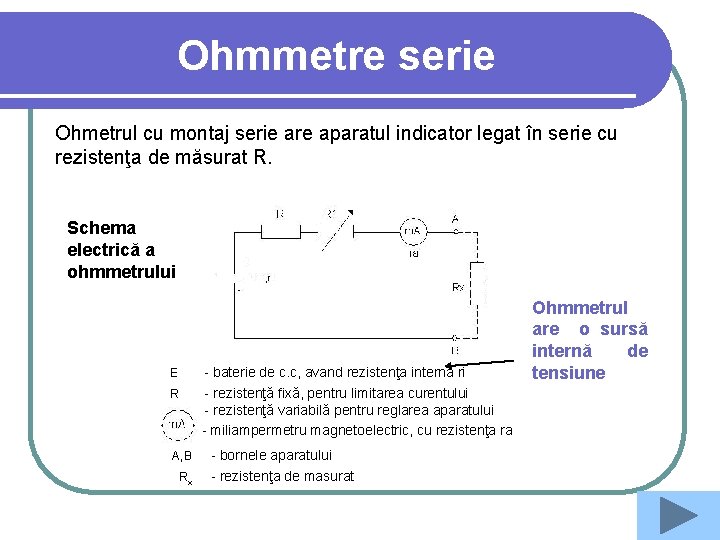

Ohmmetre serie Ohmetrul cu montaj serie are aparatul indicator legat în serie cu rezistenţa de măsurat R. Schema electrică a ohmmetrului E - baterie de c. c, avand rezistenţa interna ri R R 1 - rezistenţă fixă, pentru limitarea curentului - rezistenţă variabilă pentru reglarea aparatului - miliampermetru magnetoelectric, cu rezistenţa ra A, B Rx - bornele aparatului - rezistenţa de masurat Ohmmetrul are o sursă internă de tensiune

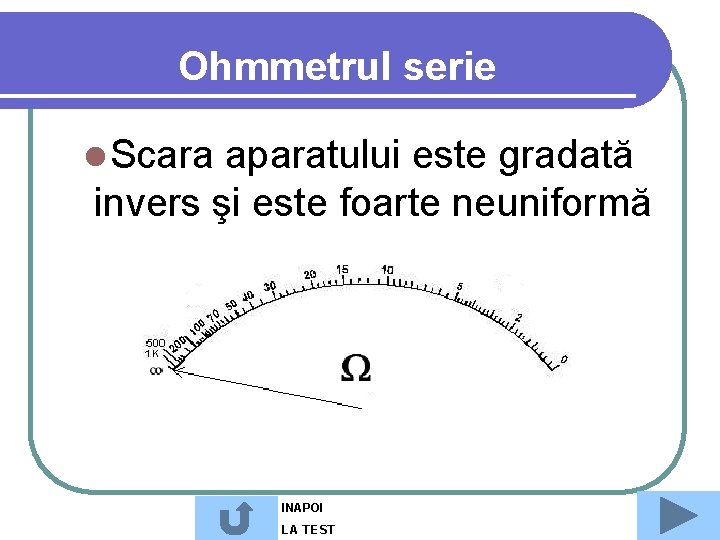

Ohmmetrul serie l Scara aparatului este gradată invers şi este foarte neuniformă INAPOI LA TEST

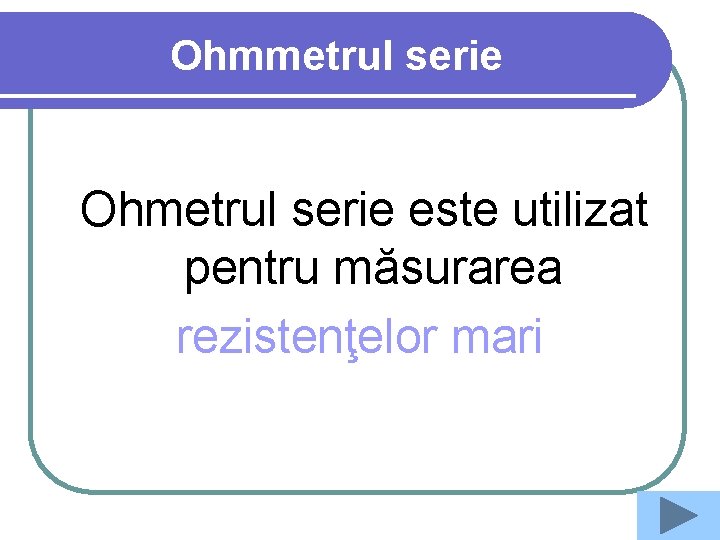

Ohmmetrul serie Ohmetrul serie este utilizat pentru măsurarea rezistenţelor mari

Ohmmetre derivaţie Ohmetrul cu montaj în paralel are aparatul indicator legat În derivaţie cu rezistenţa de măsurat R. Schema electrică a ohmmetrului: E R R 1 - baterie de c. c, avand rezistenţa internă ri - rezistenţă fixă, pentru limitarea curentului - rezistenţă variabilă, pentru reglarea aparatului - miliampermetru magnetoelectric, cu rezistenţa ra A, B - bornele aparatului Rx - rezistenţa de măsurat

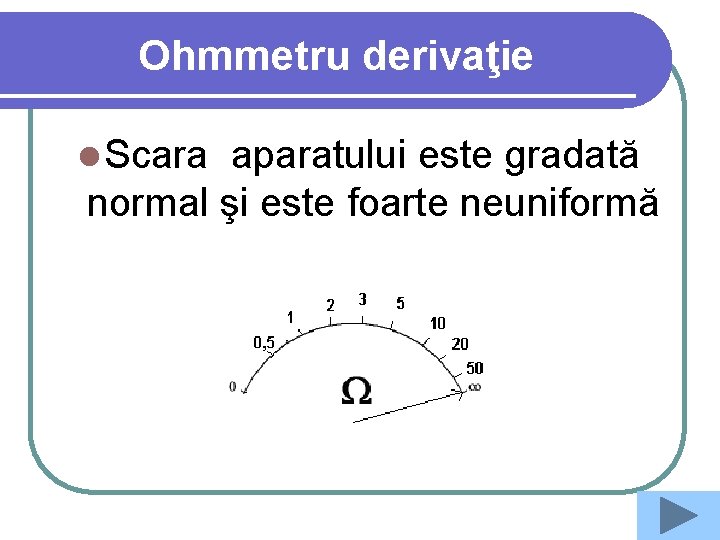

Ohmmetru derivaţie l Scara aparatului este gradată normal şi este foarte neuniformă

Ohmmetru derivaţie Ohmetrul derivaţie se foloseşte pentru măsurarea rezistenţelor mici ( pînă la 20 ) INAPOI LA TEST

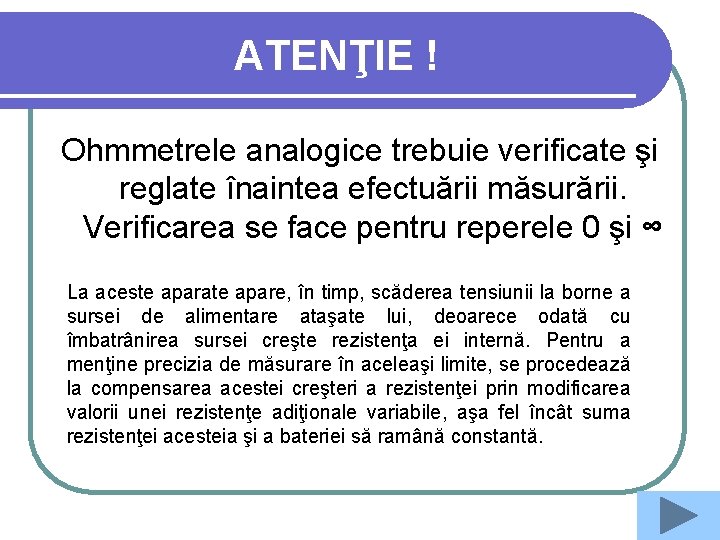

ATENŢIE ! Ohmmetrele analogice trebuie verificate şi reglate înaintea efectuării măsurării. Verificarea se face pentru reperele 0 şi ∞ La aceste aparate apare, în timp, scăderea tensiunii la borne a sursei de alimentare ataşate lui, deoarece odată cu îmbatrânirea sursei creşte rezistenţa ei internă. Pentru a menţine precizia de măsurare în aceleaşi limite, se procedează la compensarea acestei creşteri a rezistenţei prin modificarea valorii unei rezistenţe adiţionale variabile, aşa fel încât suma rezistenţei acesteia şi a bateriei să ramână constantă.

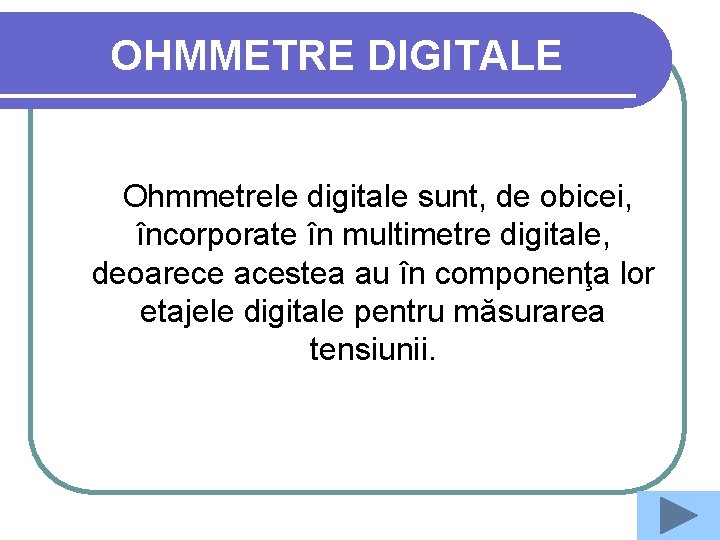

OHMMETRE DIGITALE Ohmmetrele digitale sunt, de obicei, încorporate în multimetre digitale, deoarece acestea au în componenţa lor etajele digitale pentru măsurarea tensiunii.

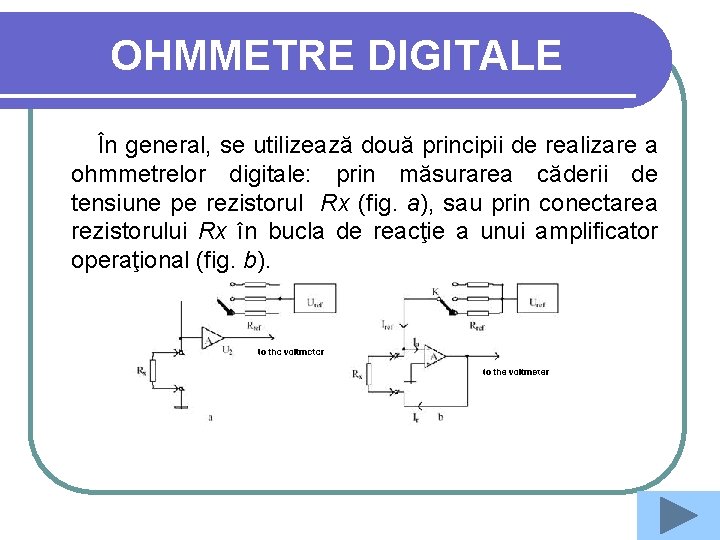

OHMMETRE DIGITALE În general, se utilizează două principii de realizare a ohmmetrelor digitale: prin măsurarea căderii de tensiune pe rezistorul Rx (fig. a), sau prin conectarea rezistorului Rx în bucla de reacţie a unui amplificator operaţional (fig. b).

ATENŢIE ! l Ohmmetrele (analogice şi digitale) nu trebuie conectate la bornele unei rezistenţe aflată sub tensiune Ohmmetrul se poate deteriora!!!!! INAPOI LA TEST

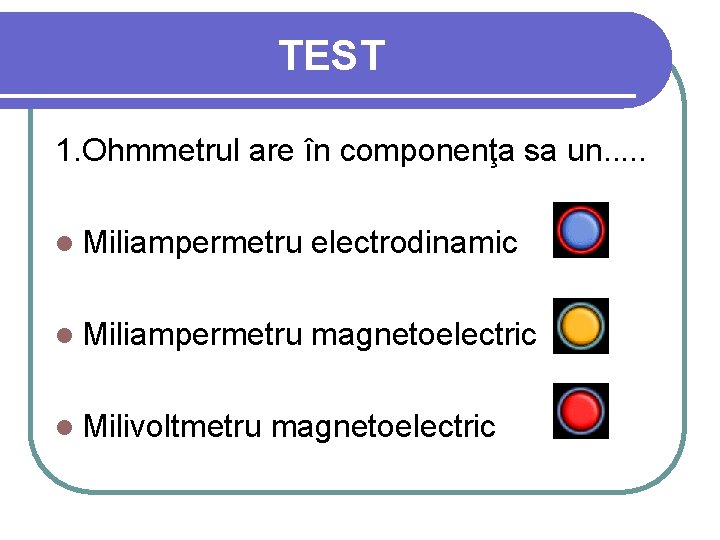

TEST 1. Ohmmetrul are în componenţa sa un. . . l Miliampermetru electrodinamic l Miliampermetru magnetoelectric l Milivoltmetru magnetoelectric

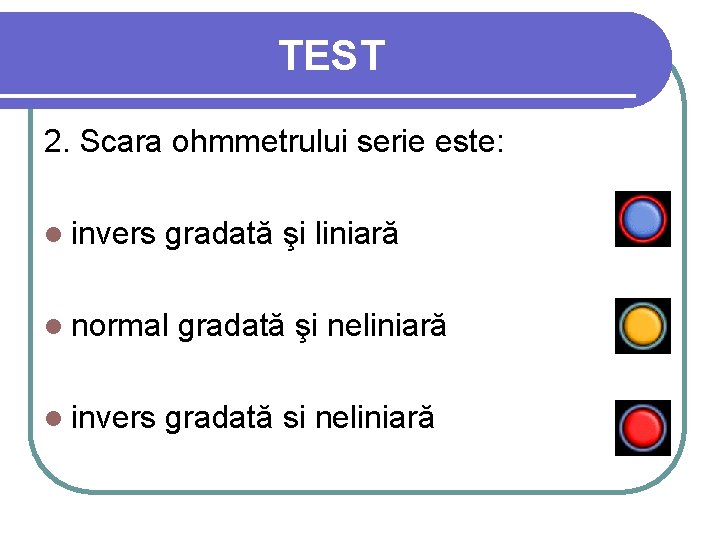

TEST 2. Scara ohmmetrului serie este: l invers gradată şi liniară l normal l invers gradată şi neliniară gradată si neliniară

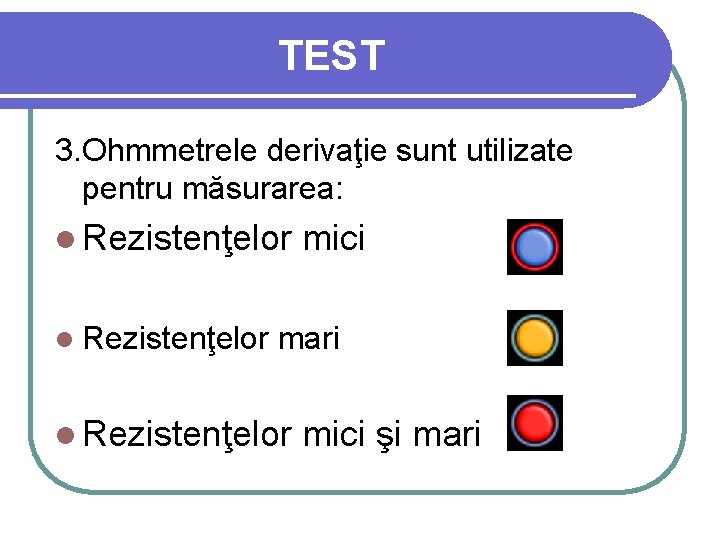

TEST 3. Ohmmetrele derivaţie sunt utilizate pentru măsurarea: l Rezistenţelor mici mari l Rezistenţelor mici şi mari

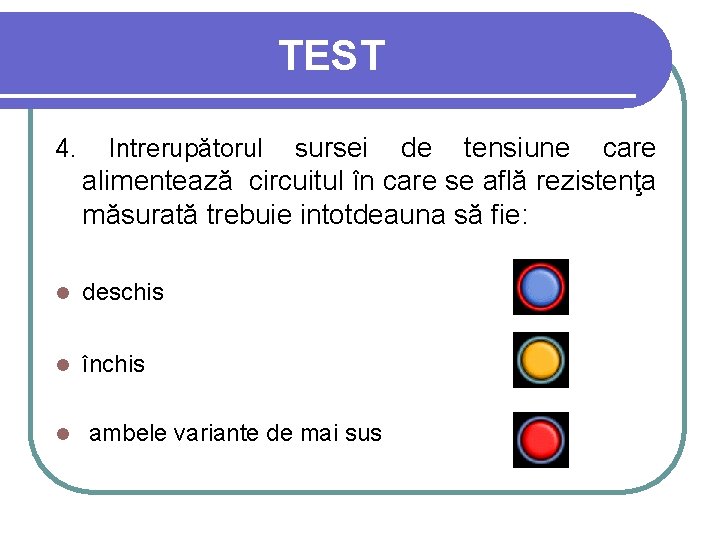

TEST 4. de tensiune care alimentează circuitul în care se află rezistenţa măsurată trebuie intotdeauna să fie: l deschis l închis l Intrerupătorul sursei ambele variante de mai sus

CORECT!

GREŞIT! REVEZI INFORMAŢIILE

CORECT!

GREŞIT! REVEZI INFORMAŢIILE

CORECT!

GREŞIT! REVEZI INFORMAŢIILE

CORECT!

GREŞIT! REVEZI INFORMAŢIILE

SUCCES!
