MSURAREA TENSIUNII ELECTRICE Tensiunea electric Lucrul mecanic efectuat

MĂSURAREA TENSIUNII ELECTRICE

Tensiunea electrică ?

Lucrul mecanic efectuat pentru transportul sarcinii electrice între două puncte ale unui circuit

Unitatea de măsură a tensiunii electrice ?

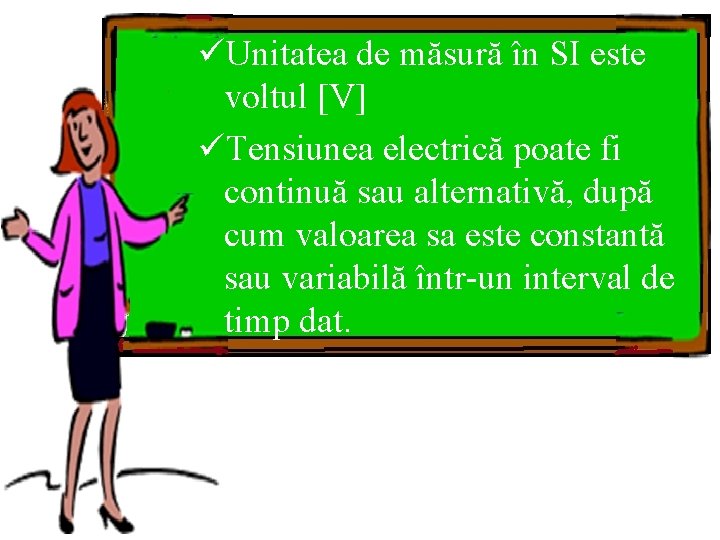

üUnitatea de măsură în SI este voltul [V] üTensiunea electrică poate fi continuă sau alternativă, după cum valoarea sa este constantă sau variabilă într-un interval de timp dat.

Măsurarea tensiunii electrice în circuitele de c. c. ?

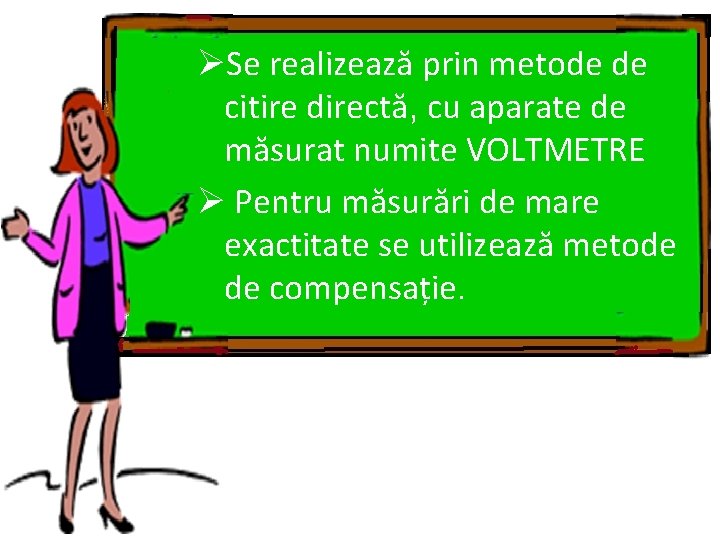

ØSe realizează prin metode de citire directă, cu aparate de măsurat numite VOLTMETRE Ø Pentru măsurări de mare exactitate se utilizează metode de compensație.

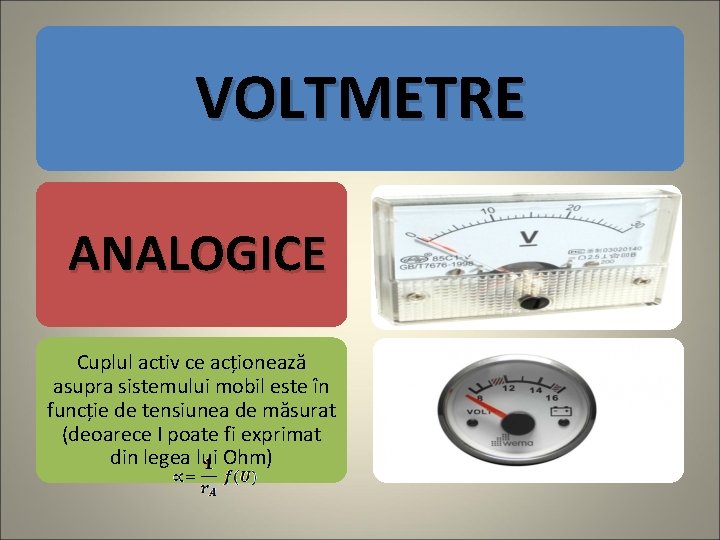

VOLTMETRE ANALOGICE Cuplul activ ce acționează asupra sistemului mobil este în funcție de tensiunea de măsurat (deoarece I poate fi exprimat din legea lui Ohm)

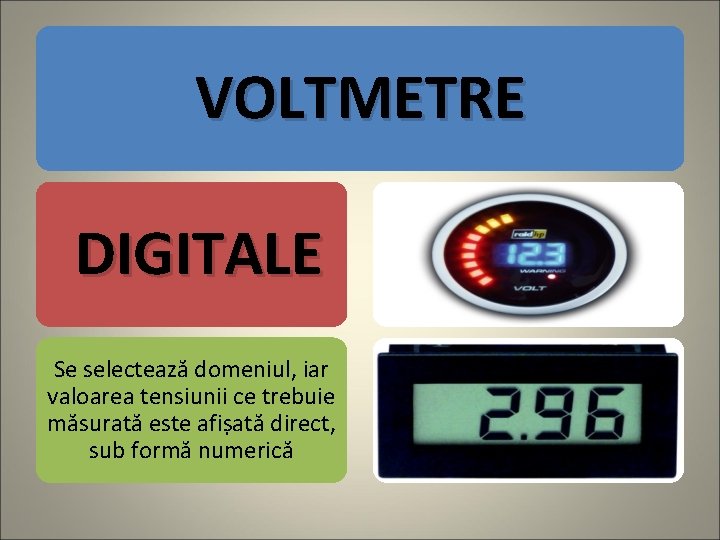

VOLTMETRE DIGITALE Se selectează domeniul, iar valoarea tensiunii ce trebuie măsurată este afișată direct, sub formă numerică

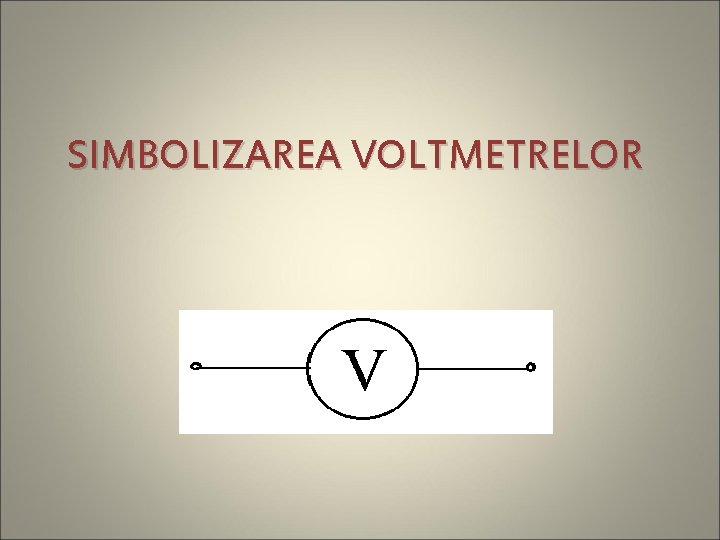

SIMBOLIZAREA VOLTMETRELOR

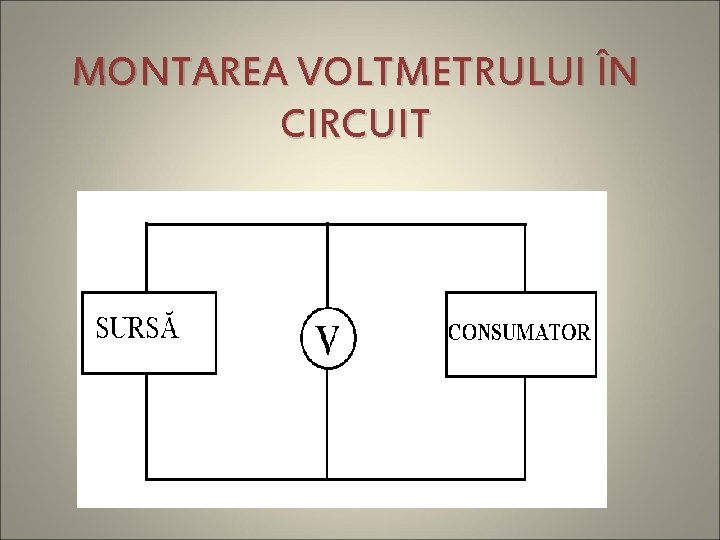

MONTAREA VOLTMETRULUI ÎN CIRCUIT

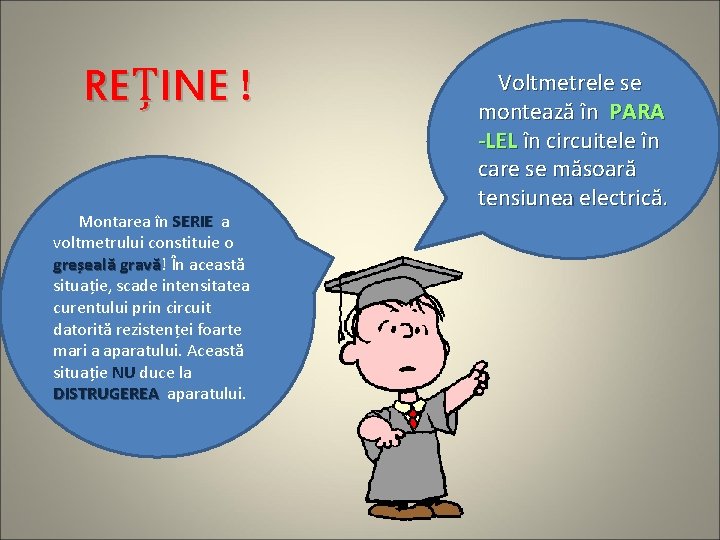

REȚINE ! Montarea în SERIE a voltmetrului constituie o greșeală gravă! gravă În această situație, scade intensitatea curentului prin circuit datorită rezistenței foarte mari a aparatului. Această situație NU duce la DISTRUGEREA aparatului. Voltmetrele se montează în PARA -LEL în circuitele în care se măsoară tensiunea electrică.

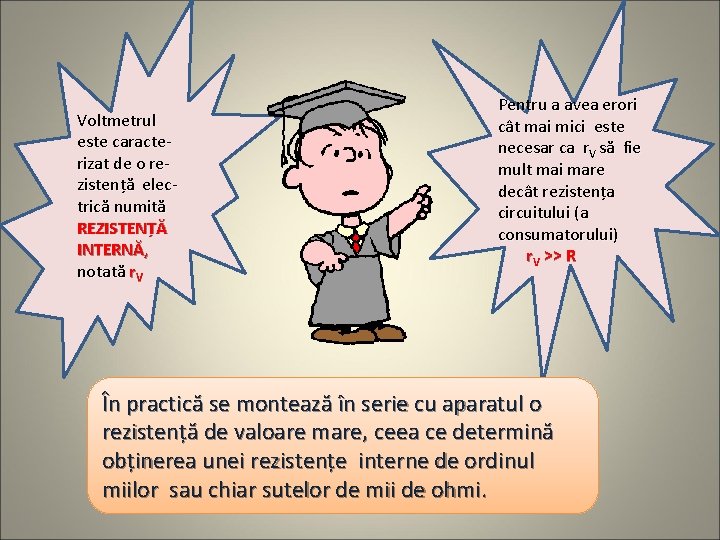

Voltmetrul este caracterizat de o rezistență electrică numită REZISTENȚĂ INTERNĂ, notată r. V Pentru a avea erori cât mai mici este necesar ca r. V să fie mult mai mare decât rezistența circuitului (a consumatorului) r. V >> R În practică se montează în serie cu aparatul o rezistență de valoare mare, ceea ce determină obținerea unei rezistențe interne de ordinul miilor sau chiar sutelor de mii de ohmi.

REȚINE ! Cu cât un voltmetru are rezistența internă mai mare, cu atât voltmetrul măsoară mai exact și cu atât consumul propriu al aparatului este mai mic.

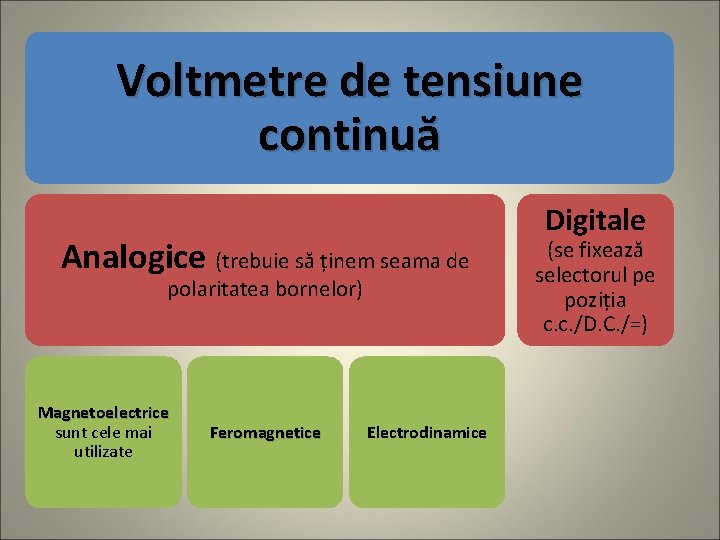

Voltmetre de tensiune continuă Analogice (trebuie să ținem seama de polaritatea bornelor) Magnetoelectrice sunt cele mai utilizate Feromagnetice Electrodinamice Digitale (se fixează selectorul pe poziția c. c. /D. C. /=)

Conectarea corectă a voltmetrului într-un circuit de c. c.

JOC DIDACTIC

Instrucţiuni joc v La joc participă tot colectivul clasei. Efectivul de elevi se împarte în 3 echipe (grupe-g 1, g 2, g 3). v Un elev va ţine scorul completând tabelul pentru înscrierea punctajului. v Din fiecare grupă va răspunde la întrebări câte un elev, pe rând. v Întrebările pentru fiecare din grupele participante la joc sunt în număr de 3. v Câştigătoare va fi grupa care obţine punctajul cel mai mare

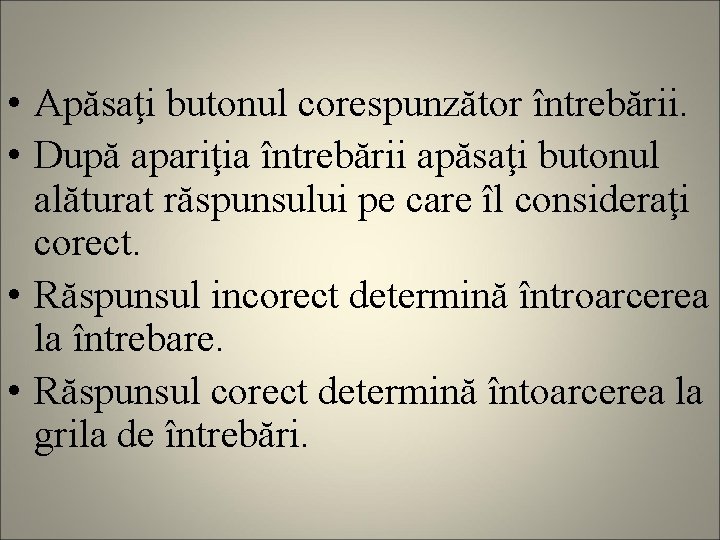

• Apăsaţi butonul corespunzător întrebării. • După apariţia întrebării apăsaţi butonul alăturat răspunsului pe care îl consideraţi corect. • Răspunsul incorect determină întroarcerea la întrebare. • Răspunsul corect determină întoarcerea la grila de întrebări.

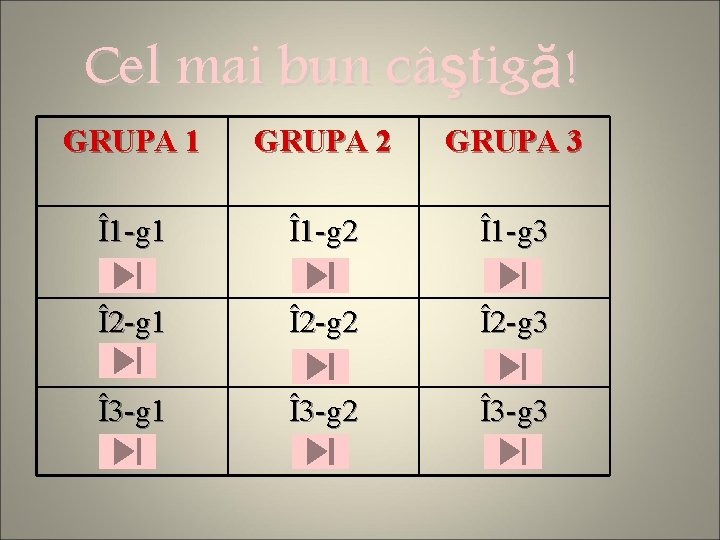

Cel mai bun câştigă! GRUPA 1 GRUPA 2 GRUPA 3 Î1 -g 1 Î1 -g 2 Î1 -g 3 Î2 -g 1 Î2 -g 2 Î2 -g 3 Î3 -g 1 Î3 -g 2 Î3 -g 3

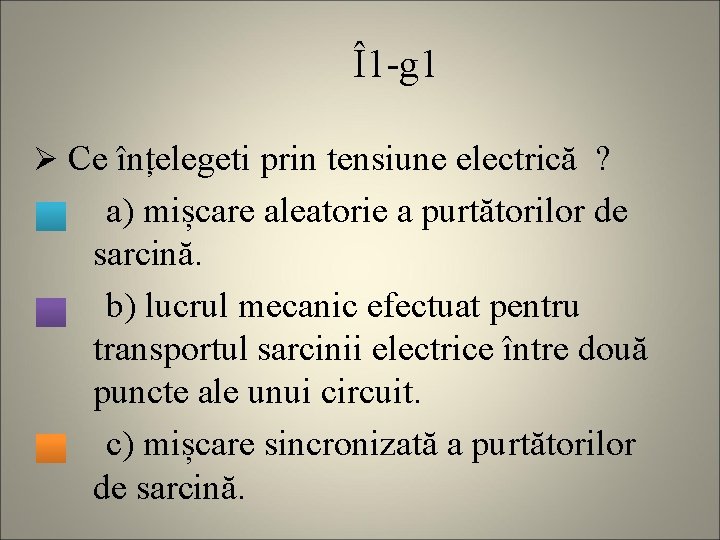

Î1 -g 1 Ø Ce înțelegeti prin tensiune electrică ? a) mișcare aleatorie a purtătorilor de sarcină. b) lucrul mecanic efectuat pentru transportul sarcinii electrice între două puncte ale unui circuit. c) mișcare sincronizată a purtătorilor de sarcină.

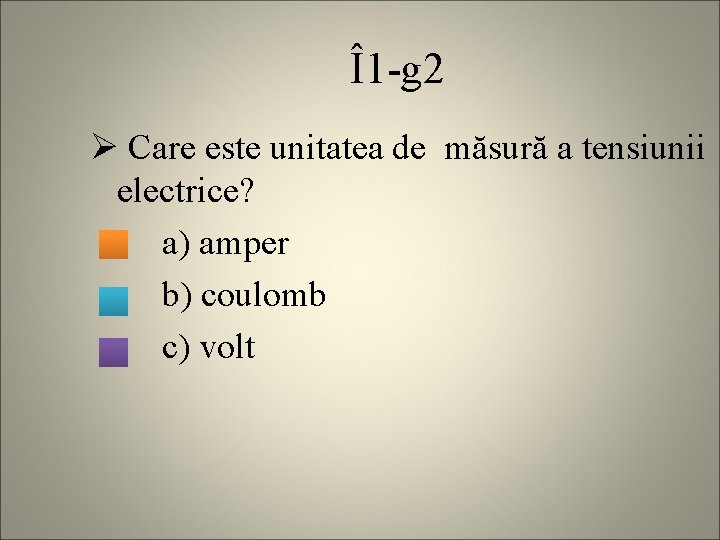

Î1 -g 2 Ø Care este unitatea de măsură a tensiunii electrice? a) amper b) coulomb c) volt

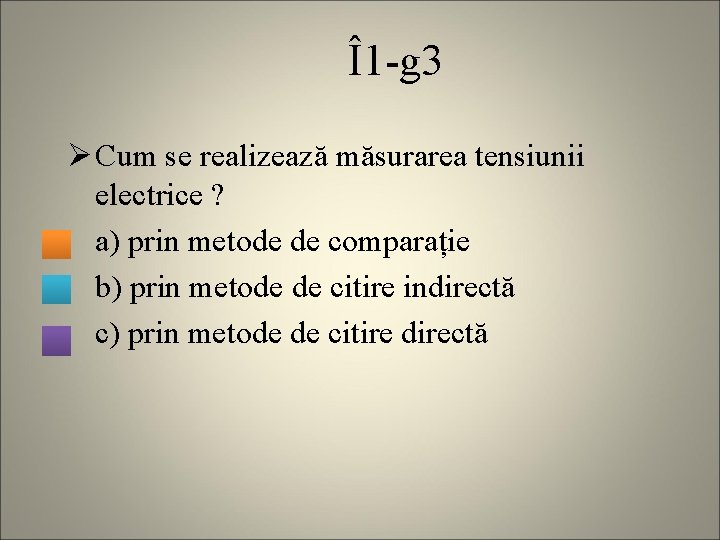

Î1 -g 3 Ø Cum se realizează măsurarea tensiunii electrice ? a) prin metode de comparație b) prin metode de citire indirectă c) prin metode de citire directă

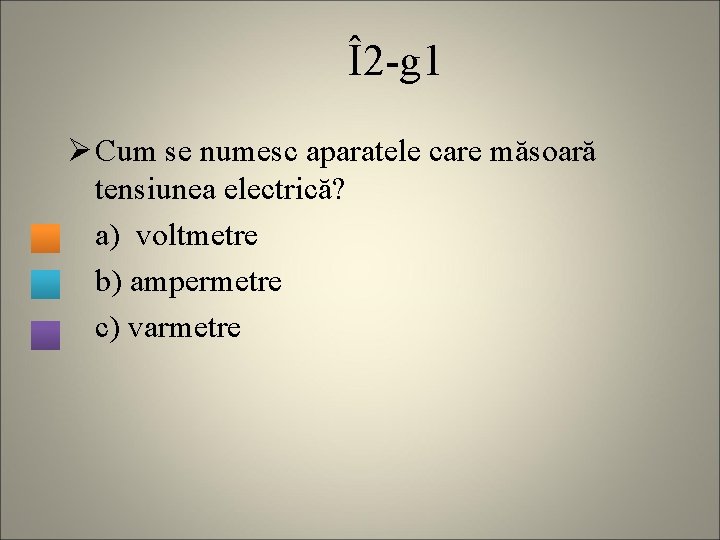

Î2 -g 1 Ø Cum se numesc aparatele care măsoară tensiunea electrică? a) voltmetre b) ampermetre c) varmetre

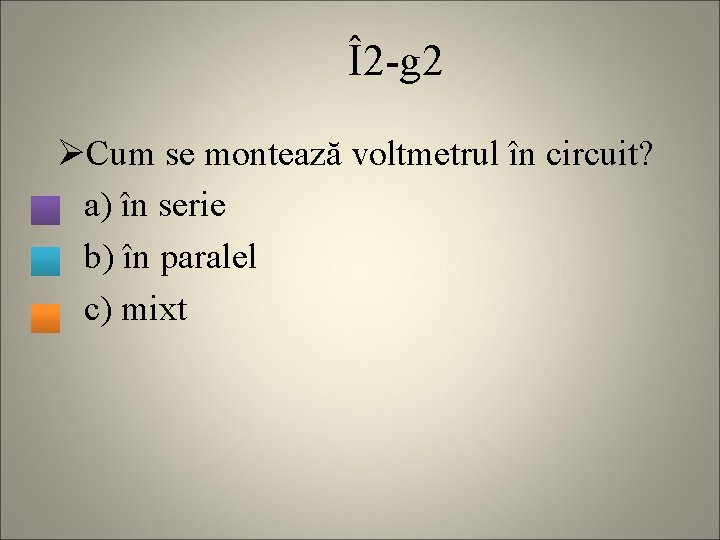

Î2 -g 2 ØCum se montează voltmetrul în circuit? a) în serie b) în paralel c) mixt

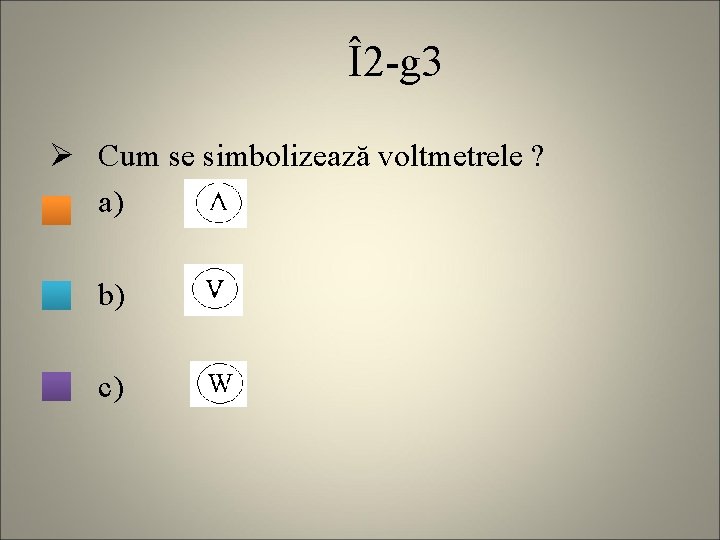

Î2 -g 3 Ø Cum se simbolizează voltmetrele ? a) b) c)

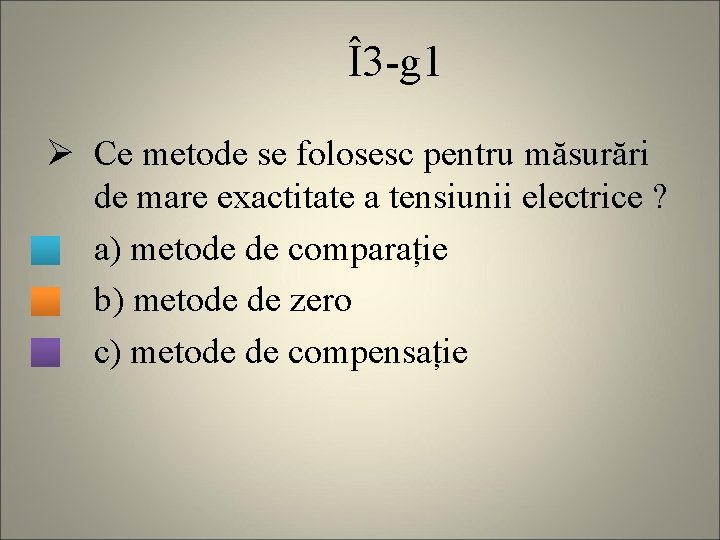

Î3 -g 1 Ø Ce metode se folosesc pentru măsurări de mare exactitate a tensiunii electrice ? a) metode de comparație b) metode de zero c) metode de compensație

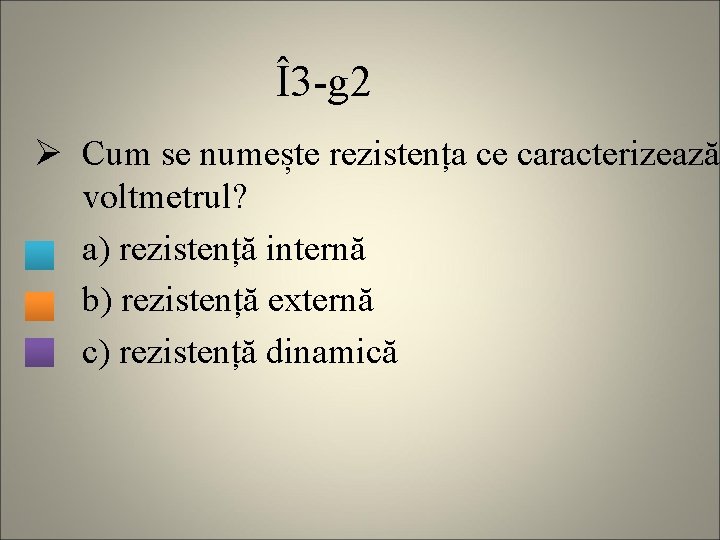

Î3 -g 2 Ø Cum se numește rezistența ce caracterizează voltmetrul? a) rezistență internă b) rezistență externă c) rezistență dinamică

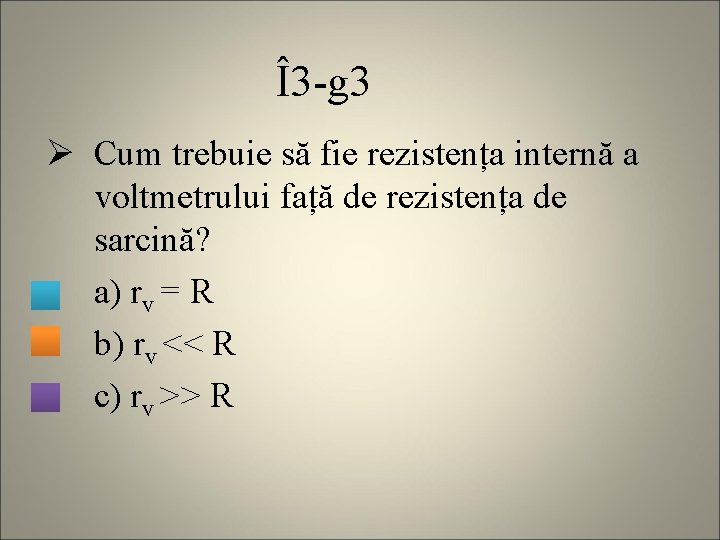

Î3 -g 3 Ø Cum trebuie să fie rezistența internă a voltmetrului față de rezistența de sarcină? a) rv = R b) rv << R c) rv >> R

Răspuns corect !

Răspuns greșit !
