OKI C 530 dn Printer Service Call 980

OKI C 530 dn Printer Service Call 980 Error 경고 : 본 문서의 작성자는 본 문서가 담고 있는 각종 해법들에 대한 그 어떤 보증도 하지 않으며, 본문상의 작업수행의 결과로 빚어지는 모든 문제에 대한 책임은 귀하에게 있습니다. NOTICE : The solutions in this document will not warranty anything, All responsibility of risks is yours http: //blog. daum. net/kissncry 1707@daum. net

◎ Fatal 980 Error Solutions A. 퓨저 리셋 키트(Fuser Reset KIT for 44472603) - 일반 사용자에게 권장(for Normal User)) - 적용대상 : OKI C 510, C 511, C 530, C 531, MC 562, ES 5430, ES 5461 B. 연장 케이블 삽입 방식(Extension Cable Insertion) - 기계분해 및 전기결선에 두려움이 없는 사용자에게 권장(for Machinist) C. 퓨즈 삽입방식(Fuse Insertion) // 필자가 사용한 방식 (My Solution) - 전기전자 엔지니어들에게 권장(for Electronic Engineer) D. 에러정정 소프트웨어(Software Tool) - 정보검색 전문가들에게 권장(for Online Surfer) // 정확한 정보는 못찾았음. (I can't found the valid software) E. 공통사항 : 퓨저 롤러 청소(Cleaning Fuser Roller) - 모든 사용자에게 권장(for All User) - 퓨저 불량이 재발하지 않도록 반드시 청소 필요 (You must clean the roller of fuser)

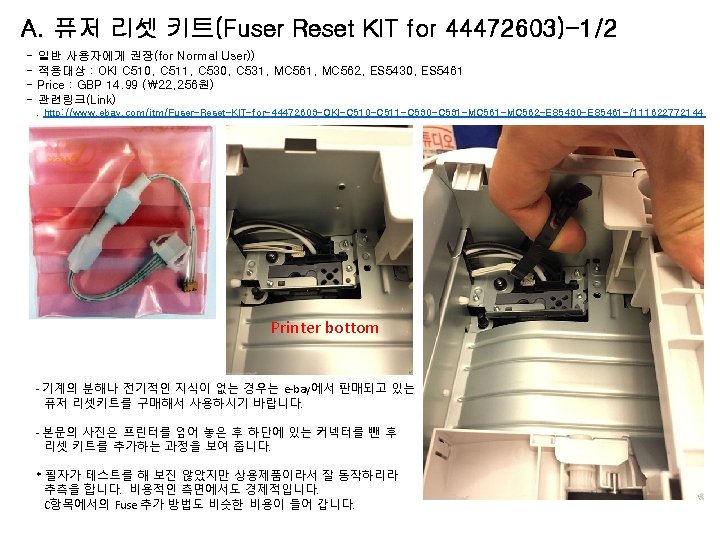

PART-A 퓨저 리셋 키트 Fuser Reset Kit

A. 퓨저 리셋 키트(Fuser Reset KIT for 44472603)-2/2

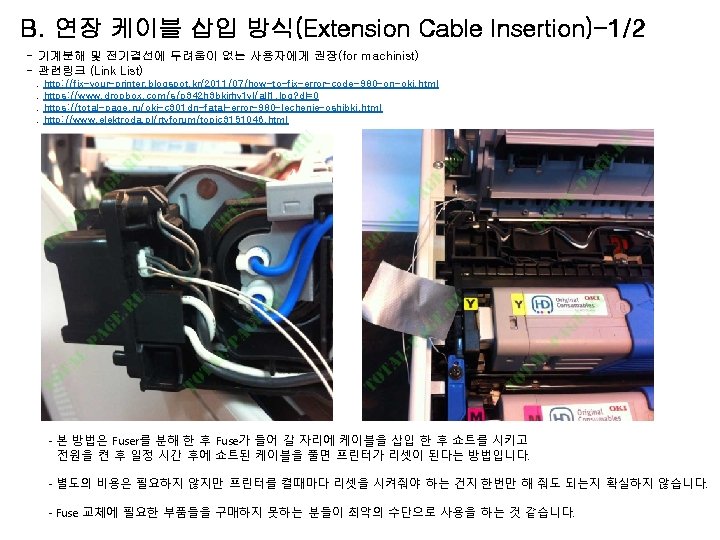

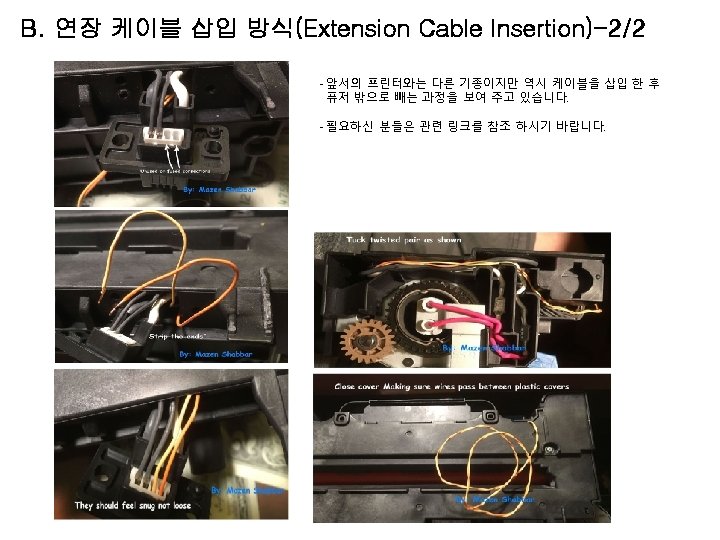

PART-B 케이블 삽입방식 Cable Insertion

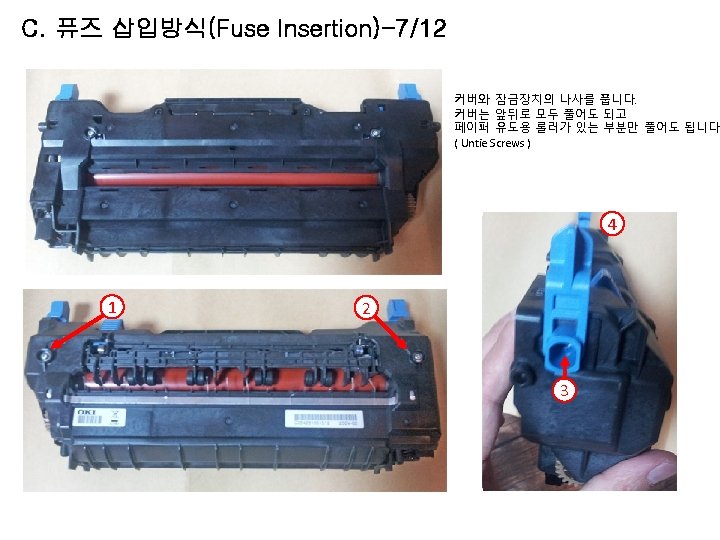

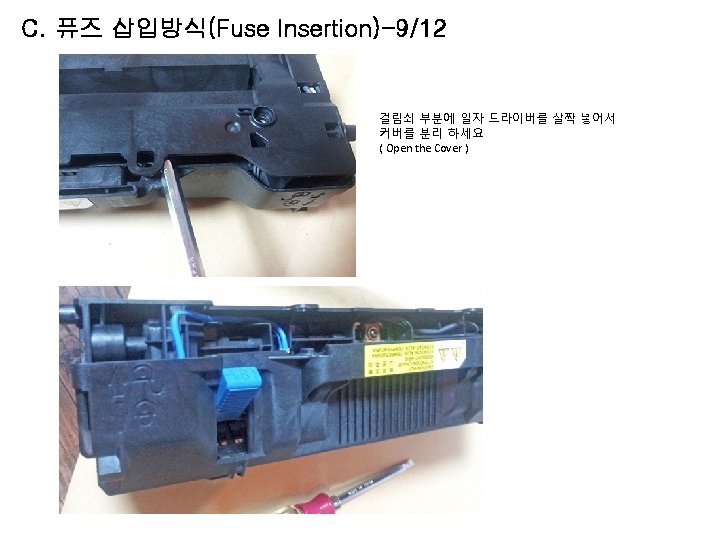

PART-C 퓨즈 삽입방식 Fuse Insertion

C. 퓨즈 삽입방식(Fuse Insertion)-1/12 - 전기전자 엔지니어들에게 권장(for Electronic Engineer) - 관련링크 (Link List). https: //total-page. ru/oki-c 301 dn-fatal-error-980 -lechenie-oshibki. html. http: //www. reinhardweiss. de/german/okic 54002. htm - 필자가 선택한 방법으로 Fuser의 4 pin Connector중 비어 있는 2개의 핀에 FUSE를 삽입하는 방법입니다. [ Fig ] Final Goal

C. 퓨즈 삽입방식(Fuse Insertion)-2/12 OKI Printer에서 사용하는 Fuse 종류 입니다. 저는 C 530 dn Printer인데 "Littelfuse, PICO II 251. 062(0251. 062 MRT 1 L)" Fuse를 사용하였습니다.

C. 퓨즈 삽입방식(Fuse Insertion)-3/12 http: //www. eleparts. co. kr/EPXGCXYB // Korean Only Littelfuse PICO II 251. 062 Key. Word : 0251. 062 MRT 1 L http: //www. mouser. com/ // Worldwide

C. 퓨즈 삽입방식(Fuse Insertion)-4/12 http: //www. devicemart. co. kr/1322588 // Korean Only 1. 5 mm pitch cable https: //www. aliexpress. com // Worldwide : Keyword="1. 5 mm pitch cable"

C. 퓨즈 삽입방식(Fuse Insertion)-5/12 Fuse thermal shrinking tube (수축튜브) 1. 25 mm Cable female Pin 구입한 Fuse의 Resistance Value Fuse Cable

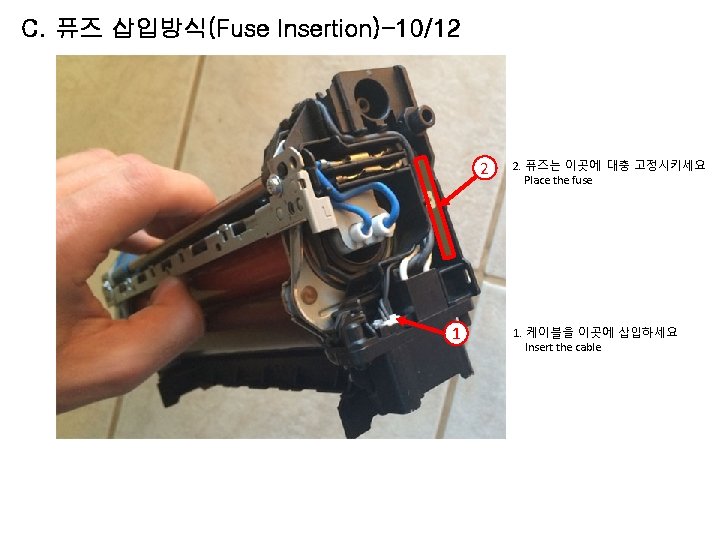

C. 퓨즈 삽입방식(Fuse Insertion)-12/12 퓨즈케이블 삽입 후 다시 커넥터를 꽂으면 됩니다. 커넥터 재삽입 후 퓨저의 롤러를 PART-E를 참조해서 청소를 한 후 재조립을 해 주세요. 1. Detach the 4 -pin connector 2. Insert the cable to empty two hole 3. Reconnect the connector to body 4. Place the fuse in spare space 5. Clean the roller of fuser (Refer PART-E) 6. Reassemble all of the pieces

PART-D 소프트웨어 툴 Software Tool

D. 에러정정 소프트웨어(Software Tool) - 정보검색 전문가들에게 권장(for Online Surfer) // 정확한 정보는 못찾았음. (I can't found the valid software) - 관련링크 (Link List). http: //fix-your-printer. blogspot. kr/2011/07/how-to-fix-error-code-980 -on-oki. html. http: //technexus. net/fatal-error/okidata-fatal-error-980. html. https: //www. youtube. com/watch? v=vh 32 D 6 v. ZTOI

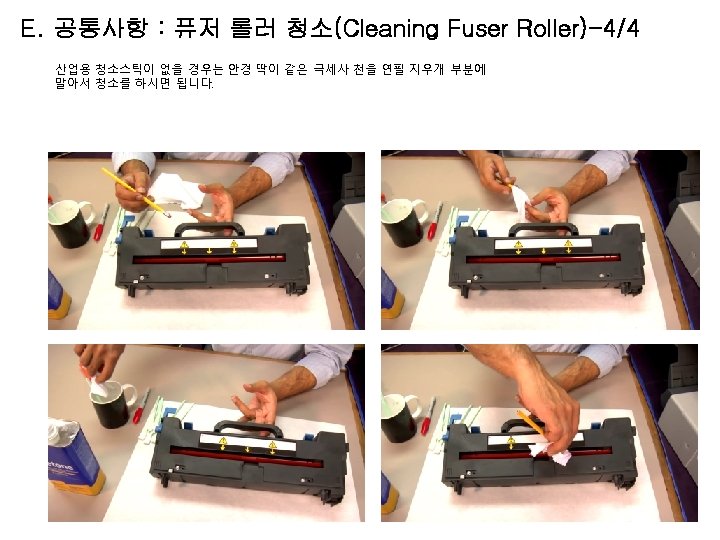

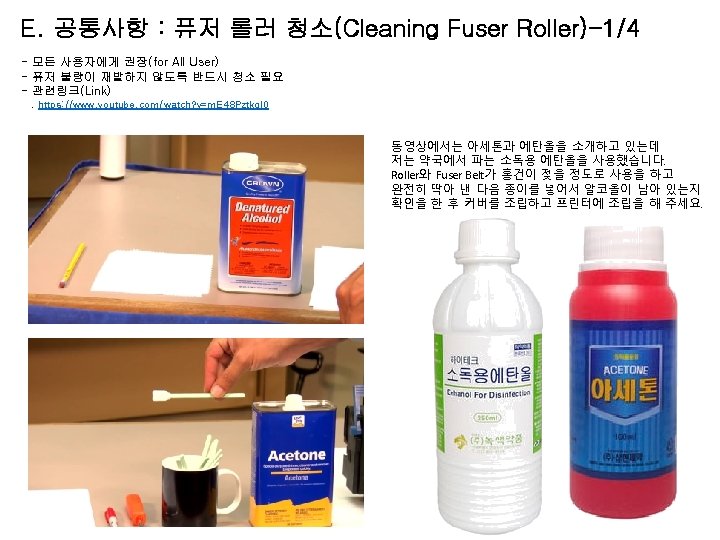

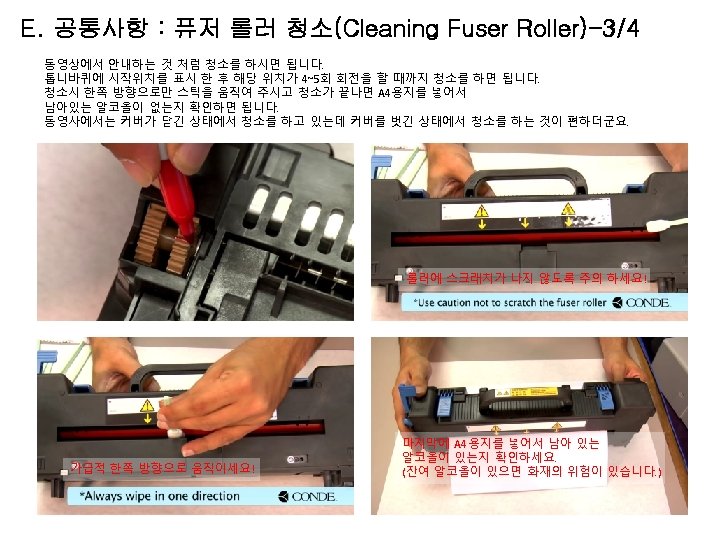

PART-E 퓨저 롤러 청소 Cleaning Fuser Roller

E. 공통사항 : 퓨저 롤러 청소(Cleaning Fuser Roller)-2/4 https: //www. aliexpress. com/ Key. Word : CM-FS 707 https: //www. aliexpress. com/wholesale? ltype=wholesale&d=y&origin=y&is. View. CP=y&cat. Id=0&initiative_id=SB_20170701134634&Search. Text=CM-FS 707&blanktest=0&tc=af
