O que é Fluxograma? Conceito e definição da palavra
Definição de Fluxograma Por: Marcopolo Marinho (2010) É uma ferramenta gráfica que representa a dinâmica/rotina de um processo/atividade de forma analítica onde são representadas as operações de Início, deslocamentos, armazenamentos, esperas, inspeções, interrupções e conclusões deste processo, assim como, representa o fluxo de informações e as consequências decorrentes da escolha da atuação ou não em determinado momento do processo pelo
EXEMPLO DE FLUXOGRAMA Processo: Recebimento de Materiais Setor Responsável: Almoxarifado Esta ferramenta tem como objetivo principal descrever de forma clara um fluxo, sequência ou processo de trabalho, auxiliando, com isso, a criação de novos processos, o melhoramento de processos já existentes, a eliminação de tarefas em duplicidade, a eliminação de estragos/desperdícios de tempo e insumos, além de transmitir uma visão sistêmica de processos existentes na organização a todos os indivíduos envolvidos direta ou indiretamente na atividade representada.
Através dos fluxogramas é possível visualizar os seguintes aspectos*: Quais operações são realizadas na organização; Onde, quem e como são realizadas as operações; Quais são as entradas e saídas num fluxo de processo; Qual o sentido/rumo segue as informações; Quais são os recursos gastos no processo; Qual o volume de trabalho desprendido; Qual o tempo de execução do processo (parcial ou total); Visão sistêmica do processo.
*considerando o processo básico e informações complementares Através dos fluxogramas é possível evitar os seguintes aspectos: Dupla interpretação (considerando a universalidade dos símbolos); Falhas de funcionamento e gap's (lacunas); Duplicidade nos procedimentos eventuais e não-eventuais; Complexidades desnecessárias.
Figuras básicas utilizadas em um fluxograma Decisão Processo predefinido Documento Preparação Processo Operação manual Conector Informação Entrada Manual
Símbolos universais utilizados em um Fluxograma
ITENS FUNDAMENTAIS EXERCÍCIO: Colocar em forma de Fluxograma Desenvolva os passos de um programa para calcular a área de um retângulo 1. Alocar três variáveis B, H e AREA numéricas 2. Entrar B, H {valor em centímetros} 3. Calcular AREA = B * H 4. Mostrar AREA
Modelo EXERCÍCIO: Colocar em forma de Fluxograma Desenvolva os passos de um programa para calcular a área de um retângulo 1. Alocar três variáveis B, H e AREA numéricas 2. Entrar B, H {valor em centímetros} 3. Calcular AREA = B * H 4. Mostrar AREA
#include <iostream> using namespace std; main() { setlocale(LC_ALL, ””); float ladoa, ladob, area; cout << “n. Digite o lado a “; cin >> ladoa; cout << “n. Digite o lado b “; cin >> ladob; Area=ladoa*ladob; cout << “nn. A area do retângulo é : “<<area<<“nn”; }
Inicio B, H, AREA Numérica Entre com o valor da Base B Entre com o valor da Altura H AREA = B x H Área Valor da Área Fim
ITENS FUNDAMENTAIS EXERCÍCIOS: Sabendo-se um dollar = R$ 1, 90; Desenvolva os passos de um programa que dada uma quantia em dollar calcula o valor em real. 1. Alocar duas variáveis D, R numéricas 2. Entrar D {valor em dollares} 3. Calcular R = 1, 90 * D 4. Mostrar R
Inicio D, R Numéricas Entre com a quantidade de Dolares D Real = D x 1, 90 Mostrar Quantidade de Reais Fim

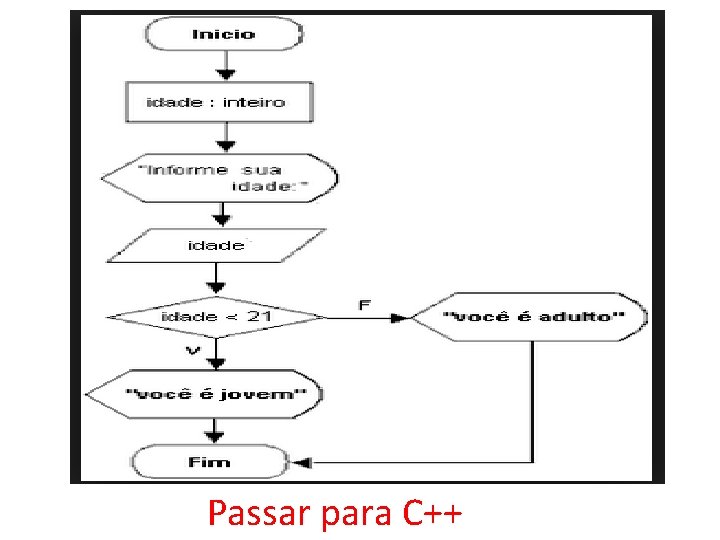

Passar para C++
# include <iostream> using namespace std; main ( ) { } int idade; setlocale(LC_ALL, ””); //para acentuação gráfica cout<<“informe sua idade “; cin>>idade; if (idade>=21) cout<<“nn. Voce é adulto”; else cout<<“nn. Voce é jovem”;
Fim
