NÁZEV ŠKOLY: Základní škola a Mateřská škola Nedvědice, okres Brno – venkov, příspěvková organizace AUTOR: Jiří Toman NÁZEV: VY_32_INOVACE_24_03 Polovodiče-test TEMA: Fyzika 8. a 9. roč. ČÍSLO PROJEKTU: 2674/21/7. 1. 4/2011

Anotace ● Prezentace je určena pro žáky 9. ročníku. Slouží ke společnému zopakování učiva s využitím interaktivní tabule, nebo lze tento materiál použít v tištěné podobě jako pracovní list k samostatné práci žáků. ● Autor : Jiří Toman ● Jazyk : čeština ● Očekávaný výstup : žáci si zopakují formou testu a odpovědí učivo na téma POLOVODIČE, POLOVODIČOVÁ DIODA ● Speciální potřeby : žádné ● Druh učebního materiálu : prezentace - test ● Cílová skupina : žák ● Stupeň a typ vzdělávání : základní vzdělávání 2. stupeň 2. období, věková skupina : 14 - 15 let ● Žáci reagovali na zadané otázky a pracovali dle očekávání.

Polovodiče, test – List 1 Úkol č. 1. Zadání Která podmínka musí být splněna, aby vodičem, který je zapojen v elektrickém obvodu mohl procházet elektrický proud? Nabídka odpovědí A musí obsahovat částice s elektrickým nábojem B musí obsahovat volné částice C musí obsahovat volné částice s elektr. nábojem D musí obsahovat protony ---------------------------------------------------------2. Polovodiče jsou látky, které A za určitých okolností jsou vodiči a za jiných izolanty B vytvořené z vodičů přeložením na polovinu C vodivé jen jedním směrem D vodiči obalenými izolantem ---------------------------------------------------3. Polovodič s elektronovou A typu E vodivostí je polovodič B typu P C typu V D typu N

Polovodičové součástky, test – List 2 Úkol č. 4. Zadání Nabídka odpovědí a) nakresli schematickou značku termistoru: b) k čemu se používá termistor : …………………………………… ---------------------------------------------------------5. Popiš osy a znázorni závislost odporu na teplotě u termistoru. 6. Přímé přeměny energie světla na elektrickou se využívá ve (název součástky) : ………………. .

Polovodičová dioda, test – List 3 Úkol č. Zadání odpovědi 7. Nakresli schéma zapojení polovodičové diody v propustném směru --------------------------------------------------------- 8. Popiš osy a zakresli graf průběhu střídavého proudu při usměrnění polovodičovou diodou. Takový proud se nazývá ……………. .

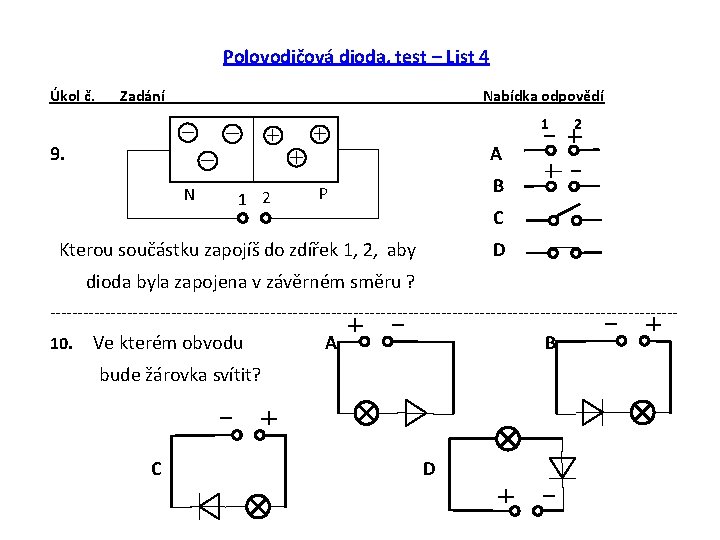

Polovodičová dioda, test – List 4 Úkol č. Zadání Nabídka odpovědí 1 9. 2 A N 1 2 B P C Kterou součástku zapojíš do zdířek 1, 2, aby D dioda byla zapojena v závěrném směru ? ---------------------------------------------------------10. Ve kterém obvodu A B bude žárovka svítit? C D

Polovodiče, test – List 5 Úkol č. 11. Zadání Nabídka odpovědí V polovodiči typu P jsou nosiči elektrického náboje převážně A B C D ionty díry neutrony volné elektrony ---------------------------------------------------------12. Na obrázku schéma elektrické sítě, která obsahuje rezistory a polovodičové diody spojené se zdrojem napětí. Kterým rezistorem neprochází proud ? A B C D

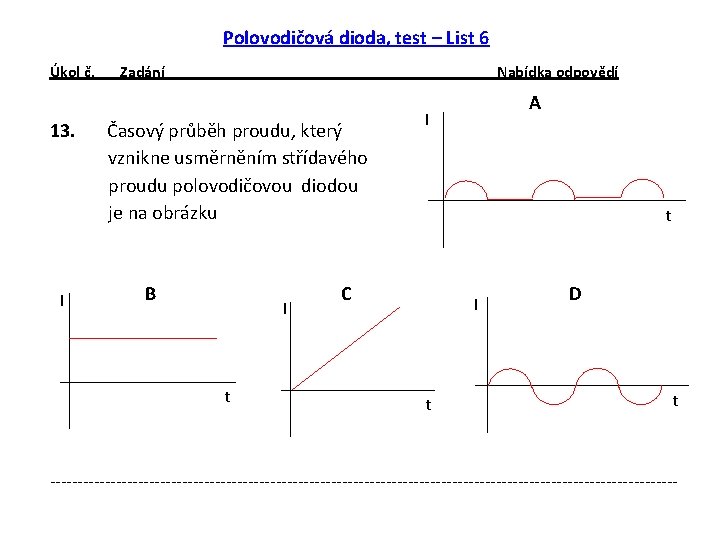

Polovodičová dioda, test – List 6 Úkol č. 13. I Zadání Nabídka odpovědí Časový průběh proudu, který vznikne usměrněním střídavého proudu polovodičovou diodou je na obrázku B I t A I t C I t D t ---------------------------------------------------------

Polovodiče, polovodičová dioda, test – řešení Úkol Správná odpověď 1. C 1 b. 2. A 1 b. 3. D 1 b. 4. 2 b. (měření teploty, hlásič požáru) 5. 1 b. 6. 1 b. (fotodioda) 7. 1 b. 8. 2 b. 9. B 1 b. 10. D 1 b. 11. B 1 b. 12. C 1 b. 13. A 1 b. (tepavý) I t

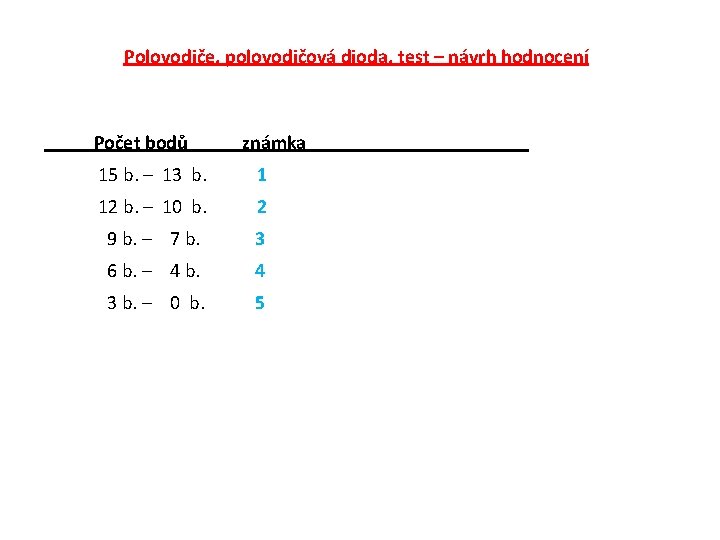

Polovodiče, polovodičová dioda, test – návrh hodnocení Počet bodů známka 15 b. – 13 b. 1 12 b. – 10 b. 2 9 b. – 7 b. 3 6 b. – 4 b. 4 3 b. – 0 b. 5

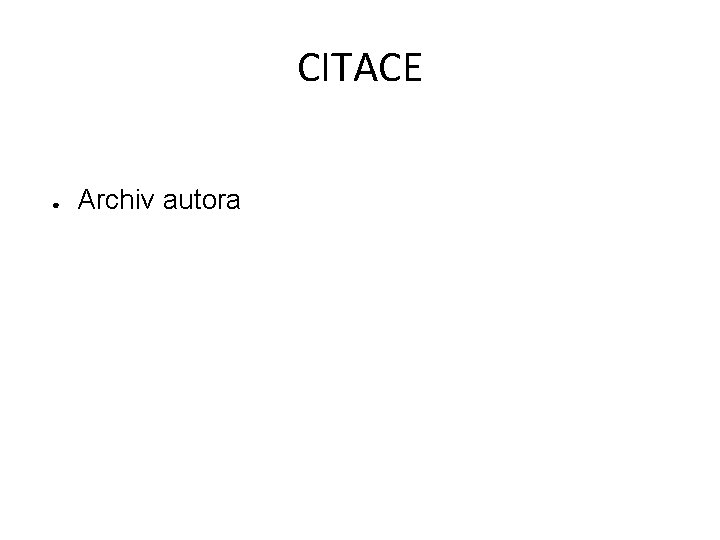

CITACE ● Archiv autora
