Luminotecnia Federico Lorenzani Ignacio Nicolao García

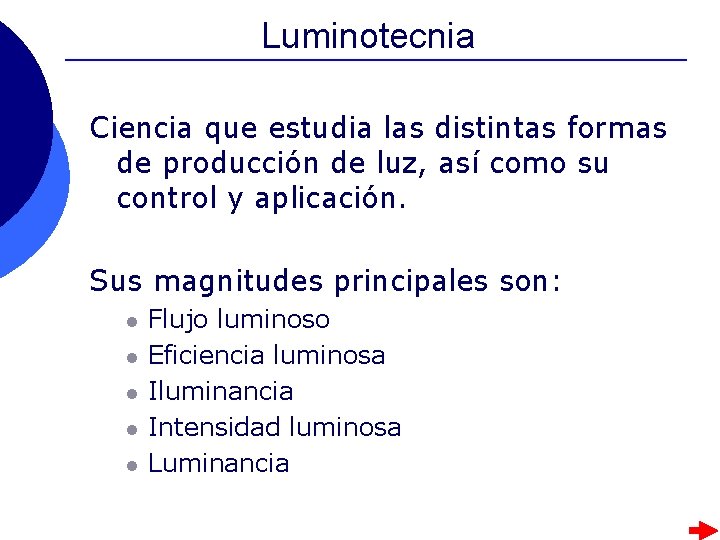

Luminotecnia Ciencia que estudia las distintas formas de producción de luz, así como su control y aplicación. Sus magnitudes principales son: l l l Flujo luminoso Eficiencia luminosa Iluminancia Intensidad luminosa Luminancia

Flujo luminoso Cantidad de luz emitida por una fuente luminosa en todas las direcciones. Símbolo: Φ Unidad de medida = Lumen (Lm) 1 Lm = 1 Lux * 1 m² = 1 cd * 1 sr Lámpara incandescente para señalización Lámpara bicicleta Lámpara incandescente clara 40 W Tubo fluorescente standard de 36 W Lámpara a vapor de mercurio de 400 W 1 lm 18 lm 430 lm 3000 lm 22000 lm

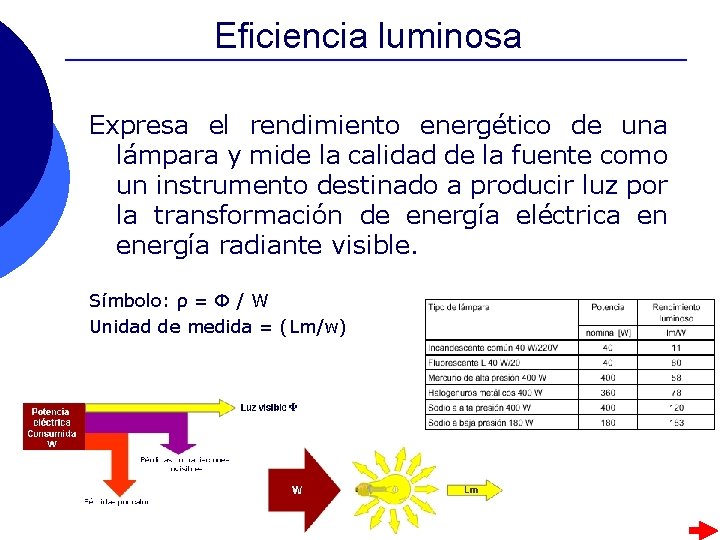

Eficiencia luminosa Expresa el rendimiento energético de una lámpara y mide la calidad de la fuente como un instrumento destinado a producir luz por la transformación de energía eléctrica en energía radiante visible. Símbolo: ρ = Φ / W Unidad de medida = (Lm/w)

Iluminación o Iluminancia Flujo luminoso por unidad de superficie. Símbolo: E Unidad de medida = Lux (Lx) 1 Lx = 1 Lm / m² Luna llena Iluminación de emergencia: escape Calle con buena iluminación Oficina de uso general Quirófano (campo operatorio) 0, 2 lux 15 a 25 lux 500 lux 15000 a 25000 lux

Intensidad luminosa Parte del flujo luminoso emitido por una fuente de luz en una dirección dada por el ángulo sólido que lo contiene. Símbolo: I Unidad de medida = candela (cd) 1 cd = 1 lm / 1 sr Lámpara reflectora de 40 W Lámpara reflectora de 150 W Lámpara dicroica 12 V/50 W/10º 450 cd 2500 cd 16000 cd

Luminancia Intensidad luminosa emitida en una dirección dada por una superficie luminosa o iluminada. Símbolo: L Unidad de medida = (Cd/m²) Calle bien iluminada Papel blanco iluminado con 400 lux Papel blanco iluminado con 1000 lux Papel negro iluminado con 400 lux Máxima luminancia para computación 2 cd/m² 100 cd/m² 250 cd/m² 15 cd/m² 200 cd/m²

Luminotecnia ¡ Fórmulas

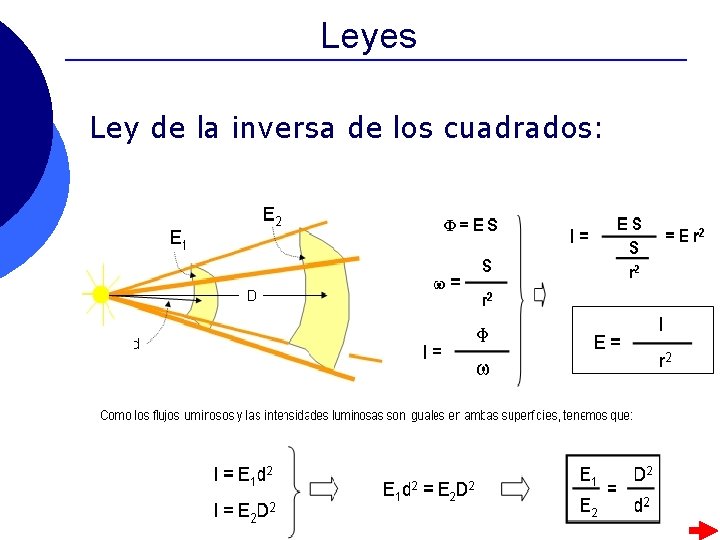

Leyes Ley de la inversa de los cuadrados:

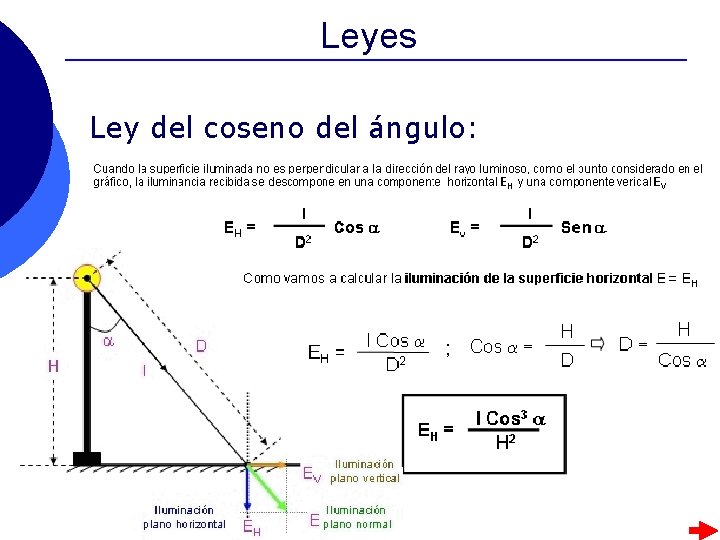

Leyes Ley del coseno del ángulo:

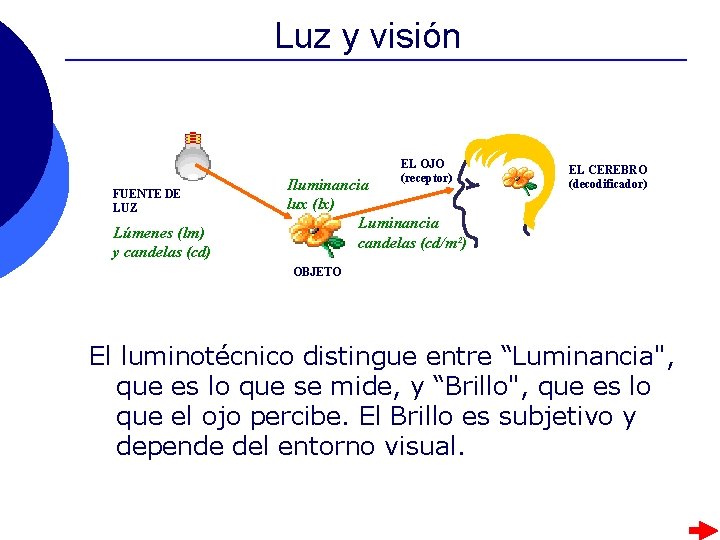

Luz y visión EL OJO (receptor) FUENTE DE LUZ Lúmenes (lm) y candelas (cd) Iluminancia lux (lx) Luminancia candelas (cd/m²) EL CEREBRO (decodificador) OBJETO El luminotécnico distingue entre “Luminancia", que es lo que se mide, y “Brillo", que es lo que el ojo percibe. El Brillo es subjetivo y depende del entorno visual.

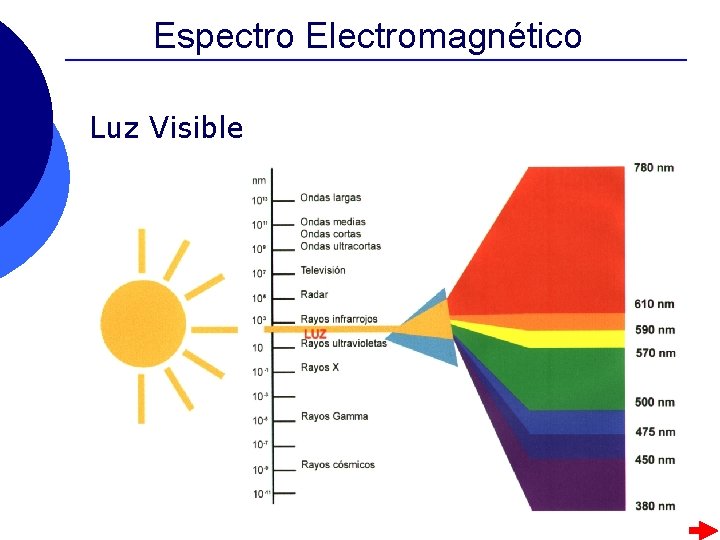

Espectro Electromagnético Luz Visible

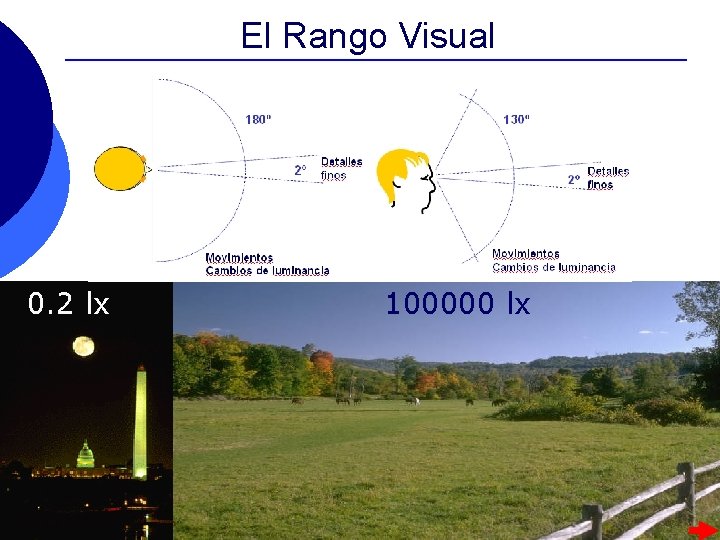

El Rango Visual 0. 2 lx 100000 lx

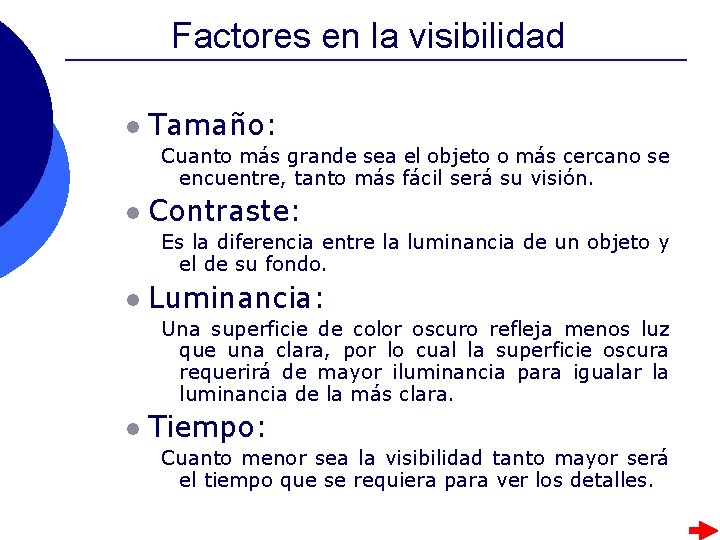

Factores en la visibilidad l Tamaño: Cuanto más grande sea el objeto o más cercano se encuentre, tanto más fácil será su visión. l Contraste: Es la diferencia entre la luminancia de un objeto y el de su fondo. l Luminancia: Una superficie de color oscuro refleja menos luz que una clara, por lo cual la superficie oscura requerirá de mayor iluminancia para igualar la luminancia de la más clara. l Tiempo: Cuanto menor sea la visibilidad tanto mayor será el tiempo que se requiera para ver los detalles.

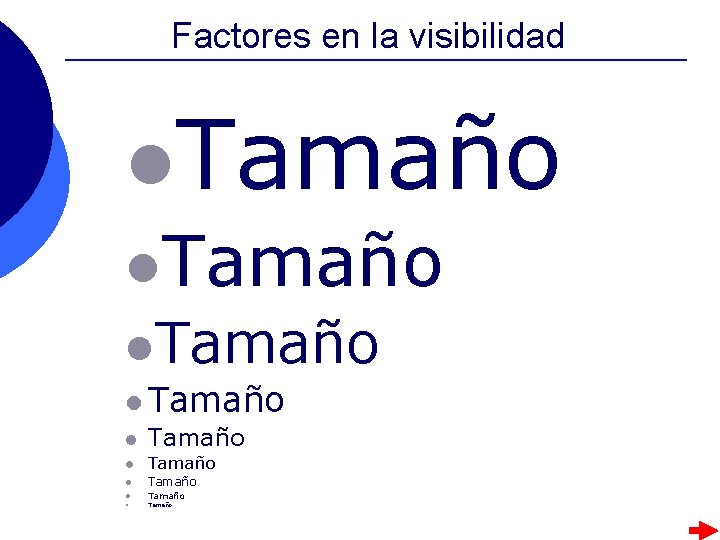

Factores en la visibilidad l. Tamaño l Tamaño l Tamaño

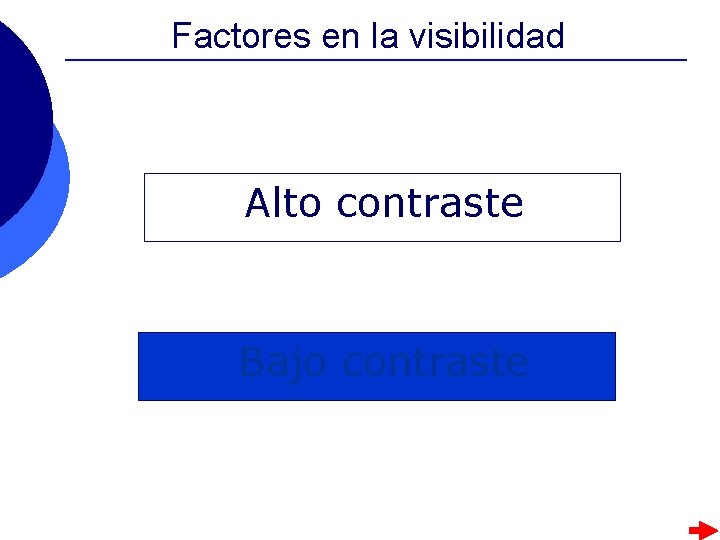

Factores en la visibilidad Alto contraste Bajo contraste

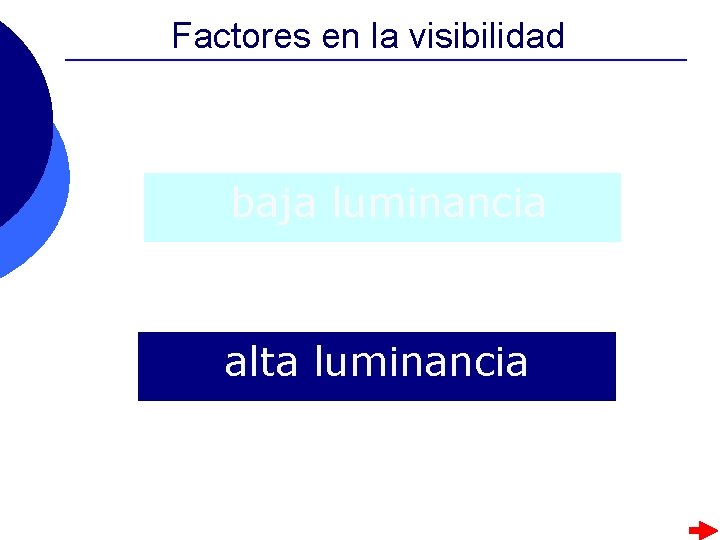

Factores en la visibilidad baja luminancia alta luminancia

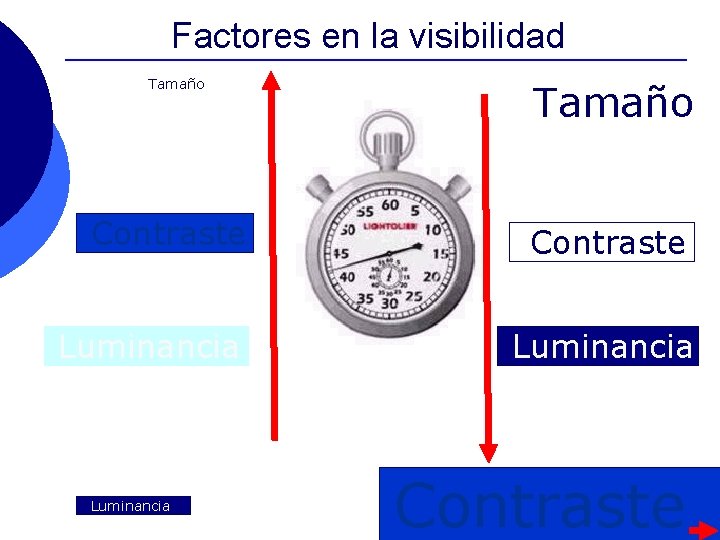

Factores en la visibilidad Tamaño Contraste Luminancia Contraste

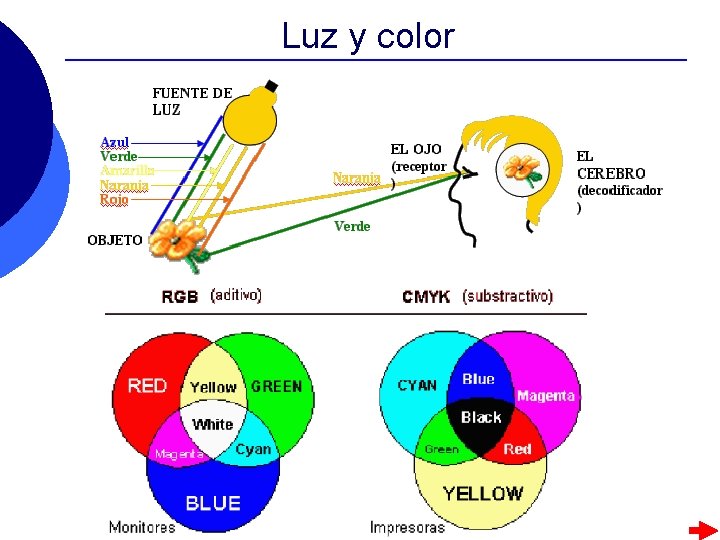

Luz y color

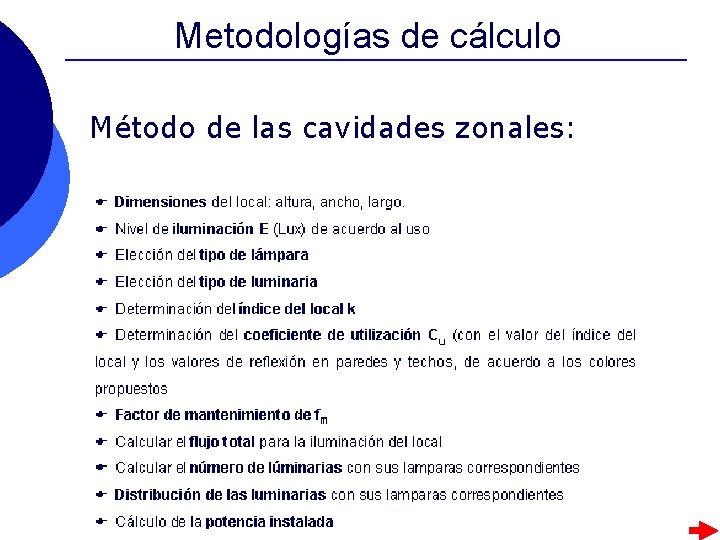

Metodologías de cálculo Método de las cavidades zonales:

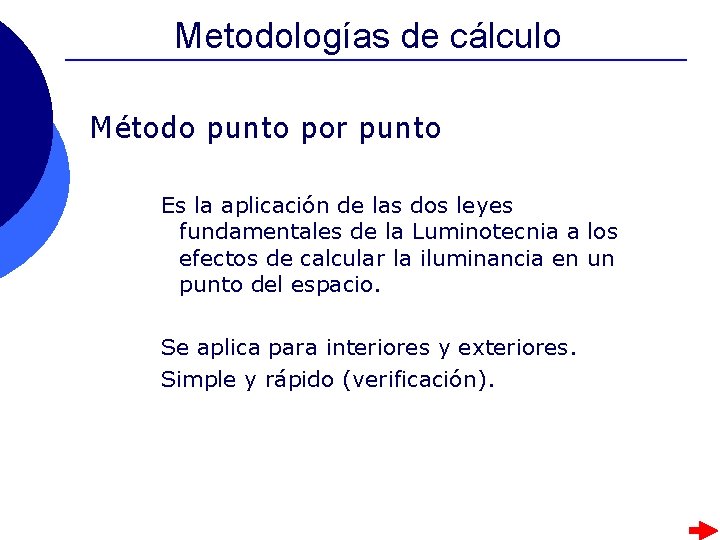

Metodologías de cálculo Método punto por punto Es la aplicación de las dos leyes fundamentales de la Luminotecnia a los efectos de calcular la iluminancia en un punto del espacio. Se aplica para interiores y exteriores. Simple y rápido (verificación).

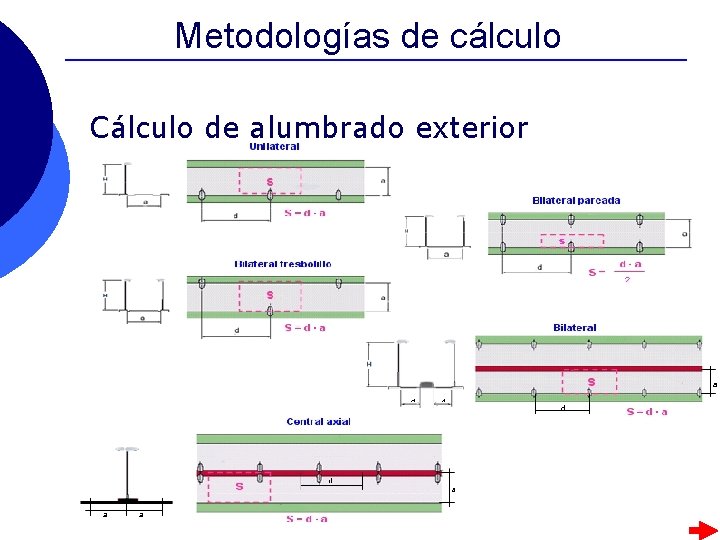

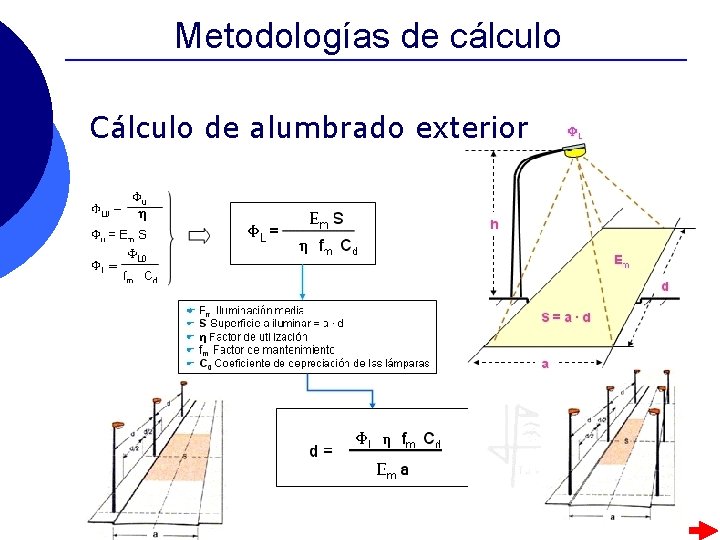

Metodologías de cálculo Cálculo de alumbrado exterior

Metodologías de cálculo Cálculo de alumbrado exterior

Luminotecnia Muchas gracias… Federico Lorenzani Ignacio Nicolao García
