Länsimetron jatke Meeri Kaartinen Tulevaisuuden kaupungin tukijalat maan alla -seminaari Säätytalo, Helsinki 28. 4. 2016

Konsernirakenne 29, 56 milj. € KOy Hirvipelto 0, 025 milj. € 1, 78 milj. € 4, 30 milj. €

Kalliorakennus Länsimetrossa • LU 6 A: Keilaniemen ja Karhusaaren työtunnelit 20102011 • LU 8: Lauttasaaren asema ja ratatunnelit 2011 -2014 • LU 24 A ja LU 26 A: Espoonlahden ja Kivenlahden työtunnelit 2014 -2015 • LU 26: Kivenlahden asema ja ratatunnelit 2015 -2017 • VU: Sammalvuoren varikon rakennusurakka 2016 -2020 • Luja-Louhinta: jälki-injektointi LM Ruoholahti-Matinkylä 2014 -2016

KEN, KAS, LAS, ESL JA KIL

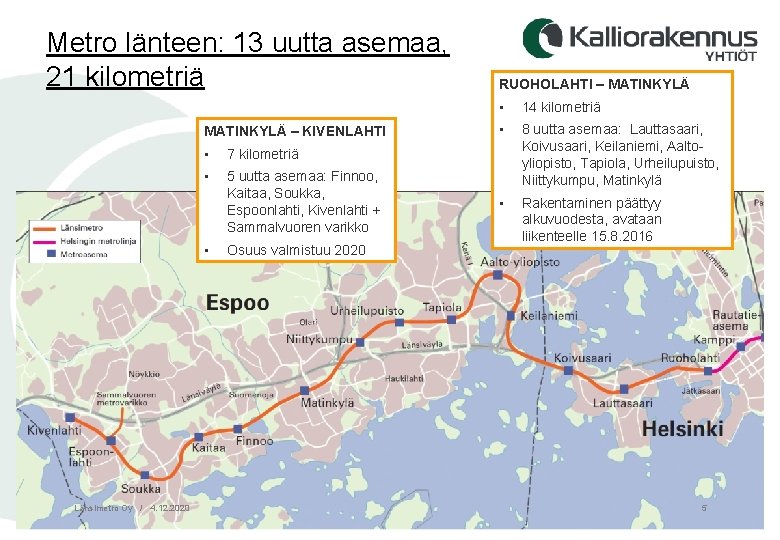

Metro länteen: 13 uutta asemaa, 21 kilometriä MATINKYLÄ – KIVENLAHTI • 7 kilometriä • 5 uutta asemaa: Finnoo, Kaitaa, Soukka, Espoonlahti, Kivenlahti + Sammalvuoren varikko • Länsimetro Oy / 4. 12. 2020 Osuus valmistuu 2020 RUOHOLAHTI – MATINKYLÄ • 14 kilometriä • 8 uutta asemaa: Lauttasaari, Koivusaari, Keilaniemi, Aaltoyliopisto, Tapiola, Urheilupuisto, Niittykumpu, Matinkylä • Rakentaminen päättyy alkuvuodesta, avataan liikenteelle 15. 8. 2016 5

Tilanne tänään: TYL Sammavuori Kalliorakennus SRV Infra Oy Lemminkäinen Infra Oy TYL-Metro 2 Destia+Metrostav Skanska Infra Oy

Kivenlahden asema ja ratatunnelit Urakka lukuina: § Urakka-aika 19, 5 kk § 1 L 19870 -20930 = 1060 m, josta hallilouhintaa 600 m ja rataa 460 m x 2 § 2 kpl liukuporraskuiluja, 1 poistumistiekuilu § Hallit injektoidaan, louhitaan ja lujitetaan vaiheistetusti § Louhintaa n. 230 000 m 3 ktr, louhe urakoitsijan § Injektointia n. 100 000 pom, 1 000 kg mikrosementtiä § Pultitusta JP n. 90 000 m, JAP n. 40 000 m § Ruiskubetonointi n. 10 000 m 3, polymeerikuitu + Xypex § Ruiskubetonisalaoja n. 16 000 m

LU 26 KIL, tunnelin layout

Työvaiheet Poraus § klo 7 -18 § 2 jumboa, 3 AM § louhinta- injektointi- ja pultinreiän poraus Panostus § emulsiopanostus, 2 AM § räjäytys klo 7 -22 Louheenajo § klo 7 -22 § 6 KA Työsuunnittelu tärkeää! § pääosa töistä klo: 7 -22 välisenä aikana § 6 työvaihetta käynnissä samanaikaisesti § hallit louhittava 3 osassa vaiheistetusti § kuivumisajat huomioitava § ruhjealueet vaikeuttavat Pultitus § edellinen vaihe tulee olla pultitettuna ennen seuraavan vaiheen louhintaa § 2 AM Injektointi § systemaattinen 2 - vaiheinen esi-injektointi 20 metrin välein § 2 AM Ruiskubetonointi § turvaruiskutus tai työnaikainen ruiskutus suurissa jänneväleissä

Vinokuilut ja avokaivannot § Tuettu kaivanto: § Pontitus, suihkuinjektointi, ankkurointi, juuripalkki § Avolouhinta: § Esi-injektointi, esipultitus, louhintapalkki, irtiporaus § Kuilulouhinta: § Louhinta ja lujitus alhaalta ylöspäin

Louhinta vuonna 2016 § Menetelmät samat, laitteisto ja ohjelmistot kehittyvät § Louhinnan ohjaus mittauksen avulla, mallinnus takymetrille § Tunnelimalli jumbolla apuna § Porauksen ja panostuksen suunnitteluohjelmat § Porausdatan tallennus -> reikätieto suunnittelun ohjaukseen? § Injektointidatan tallennus -> menekkitiedot suunnittelun ohjaukseen? § Louhinnan tarkemittaus -> kolmioverkko suunnittelun ohjaukseen? § Yhteensovittaminen / yhteensopivuus ongelmana § GSM-verkko tunnelissa, yhteydenpito, turvallisuus § Sähköinen tiedonhallinta -> projektipankki § Sähköinen raportointi -> tarkastusasiakirja, MVR-mittaus, työmaapäiväkirja ym.

Louhinta vuonna 2016 Kuka meitä valvoo? § Rakennuttaja, RVV, AVI, Poliisi, Ympäristökeskus, HSY, TUKES, Te. Ke, STUK, Verottaja § Laadunvarmistus: koestukset § Poistovesien mittaus, määrä ja laatu § Rakennustuoteasetus: rakennustuotteiden hyväksyntä, materiaalitodistukset § Räjähdysainedirektiivi: Räjähteiden seuranta, Track & Trace § Verottajan tiedonantovelvollisuus: Työntekijäilmoitukset, urakkatietojen ilmoittaminen § Kulunvalvontajärjestelmät § Ethernet-verkko -> töiden reaaliaikainen seuranta
