Les dessins techniques Les dessins techniques Les projections
- Slides: 23
Les dessins techniques
Les dessins techniques • Les projections – Isométrique – À vues multiples • Le dessin de fabrication – Ensemble éclaté – De détail • La représentation schématique – Types de schémas – Symboles standards
La projection isométrique • L’objet est placé de façon à ce que les arêtes associées à la longueur, à la hauteur et à la profondeur de l’objet forment entre elles des angles de 120 o sur la feuille
La projection à vues multiples • Il faut imaginer l’objet au centre d’un cube transparent. On dessine généralement les vues de face, du dessus et de droite.
Les projections à vue multiples Ce qui distingue également les projections à vues multiples, c’est qu’une des faces de l’objet à dessiner est placée parallèlement au plan de projection. L’observateur ne peut voir qu’une face à la fois. C’est pourquoi, on se doit dans la plupart des cas de dessiner plusieurs vues de l’objet pour le décrire entièrement. X X X Menu
Projection orthogonale à vues multiples Les différentes vues projetées sur un plan X X X Menu
La projection à vues multiples
Le dessin d’ensemble éclaté • Est un dessin sur lequel les diverses pièces de l’objet sont dissociées les unes des autres

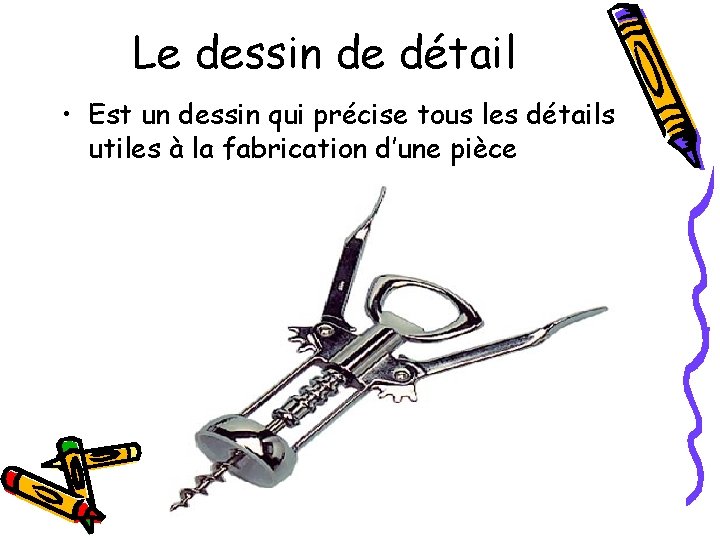

Le dessin de détail • Est un dessin qui précise tous les détails utiles à la fabrication d’une pièce
Le dessin de détail • La tolérance dimensionnelle est une indication de l’écart maximal acceptable entre une mesure spécifiée et la mesure réelle sur l’objet.
Le dessin de détail • Un développement est la représentation de la surface nécessaire pour fabriquer une pièce par pliage.
Les types de schémas • Un schéma est une représentation simplifiée d’un objet, d’une partie d’un objet ou un système. • Le schéma de principe. • Le schéma de construction.
Le schéma de principe • Renseigne sur le fonctionnement d’un objet. • On y trouve le nom des pièces, le mouvement des pièces les forces impliquées dans le fonctionnement de l’objet
L’ingénierie: les documents • Le schéma de principe est un dessin qui présente, de façon simplifiée, le fonctionnement d’un objet. Dans ce type de dessin, les forces (F) et les mouvements en jeu sont bien indiqués. F F F
L’ingénierie: les documents • Le schéma de principe F F

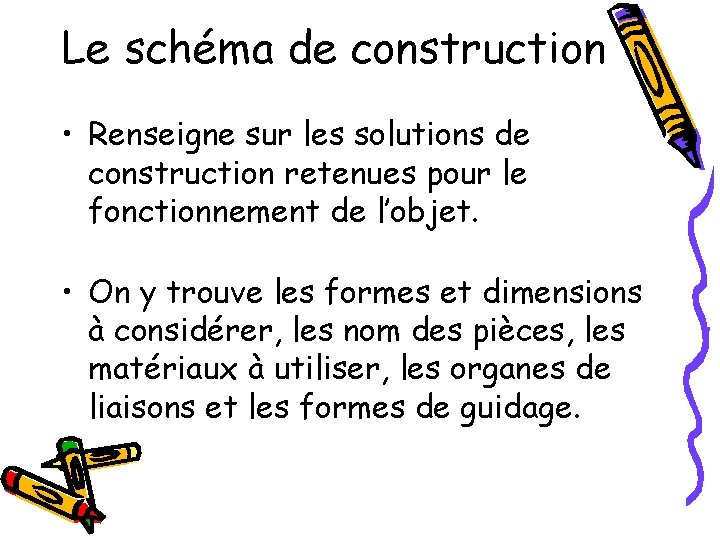

Le schéma de construction • Renseigne sur les solutions de construction retenues pour le fonctionnement de l’objet. • On y trouve les formes et dimensions à considérer, les nom des pièces, les matériaux à utiliser, les organes de liaisons et les formes de guidage.

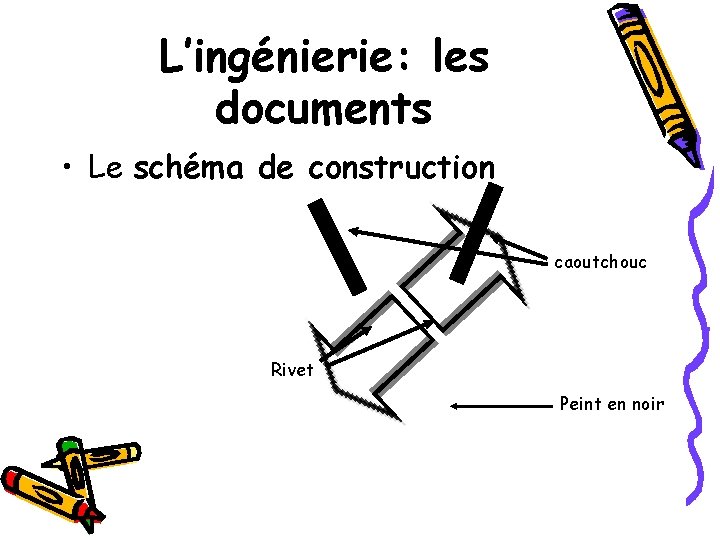

L’ingénierie: les documents • Le schéma de construction caoutchouc Rivet Peint en noir
Le schéma électrique • Renseigne sur les agencements des diverses composantes d’un circuit électrique.
Les symboles standards dans les schémas • Les forces et contraintes Types de contraintes Symboles normalisés Flexion Force qui a tendance à plier un objet Traction Forces qui ont tendance à étirer un objet ou à éloigner deux objets Compression Forces qui ont tendance à comprimer un objet ou à rapprocher deux objets Cisaillement Forces qui ont tendance à couper ou à déchirer un objet Torsion Forces qui ont tendance à tordre un objet

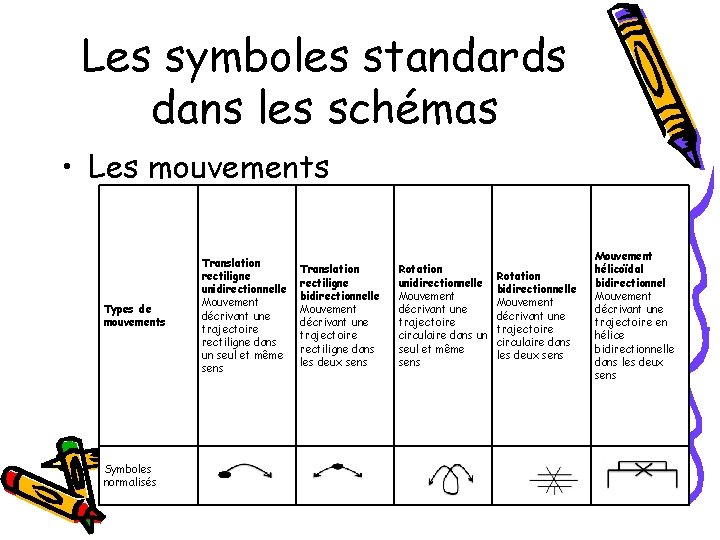

Les symboles standards dans les schémas • Les mouvements Types de mouvements Symboles normalisés Translation rectiligne unidirectionnelle Mouvement décrivant une trajectoire rectiligne dans un seul et même sens Translation rectiligne bidirectionnelle Mouvement décrivant une trajectoire rectiligne dans les deux sens Rotation unidirectionnelle Mouvement décrivant une trajectoire circulaire dans un seul et même sens Rotation bidirectionnelle Mouvement décrivant une trajectoire circulaire dans les deux sens Mouvement hélicoïdal bidirectionnel Mouvement décrivant une trajectoire en hélice bidirectionnelle dans les deux sens
Les symboles normalisés pour représenter les types de liaisons mécaniques Les symboles standards dans les schémas • Liaison et guidage Types de liaisons et guidage Liaison totale Symboles normalisés x Liaison Guidage en plane translation rotation complète Guidage en rotation et en translation
Les symboles standards dans les schémas • Composantes électriques
