La Tarification Electrique Cours d ’Electrotechnique Lycée Fernand Renaudeau Septembre 2003

La Tarification Electrique • • Consommation / Production Le Tarif Bleu Le Tarif Jaune Le tarif Vert Lycée Fernand Renaudeau CHOLET Septembre 2003

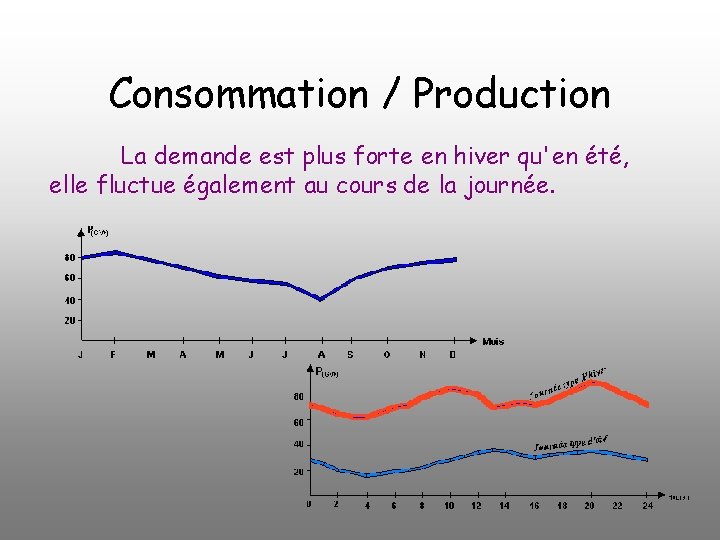

Consommation / Production La demande est plus forte en hiver qu'en été, elle fluctue également au cours de la journée.

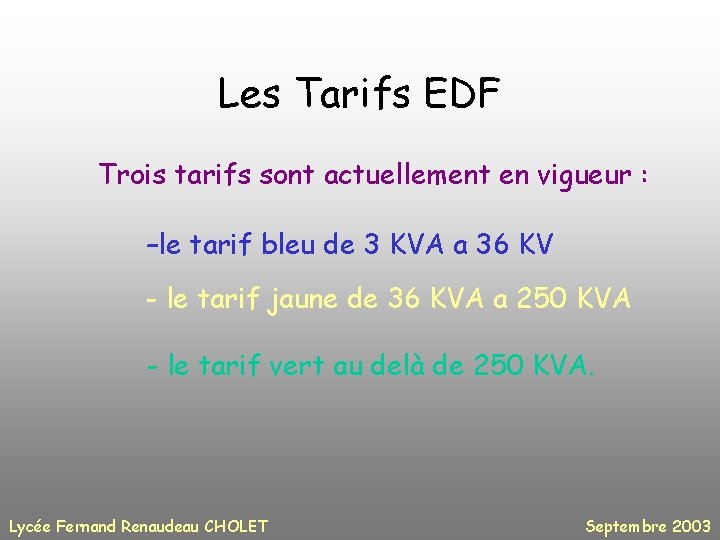

Les Tarifs EDF Trois tarifs sont actuellement en vigueur : –le tarif bleu de 3 KVA a 36 KV - le tarif jaune de 36 KVA a 250 KVA - le tarif vert au delà de 250 KVA. Lycée Fernand Renaudeau CHOLET Septembre 2003

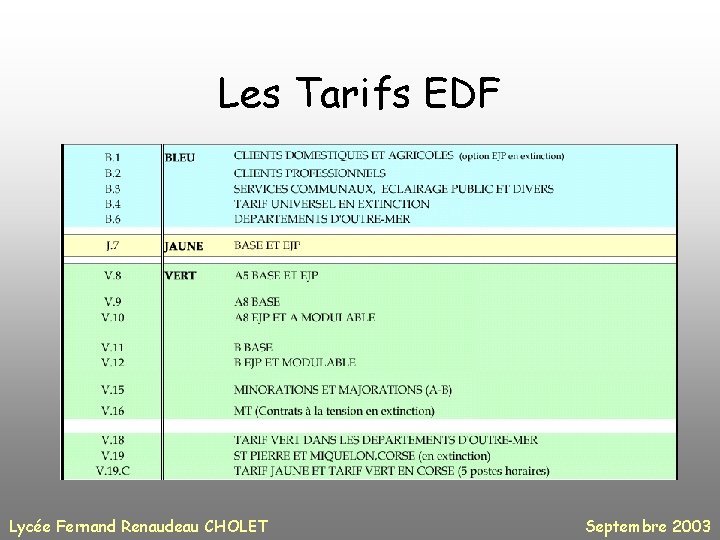

Les Tarifs EDF Lycée Fernand Renaudeau CHOLET Septembre 2003

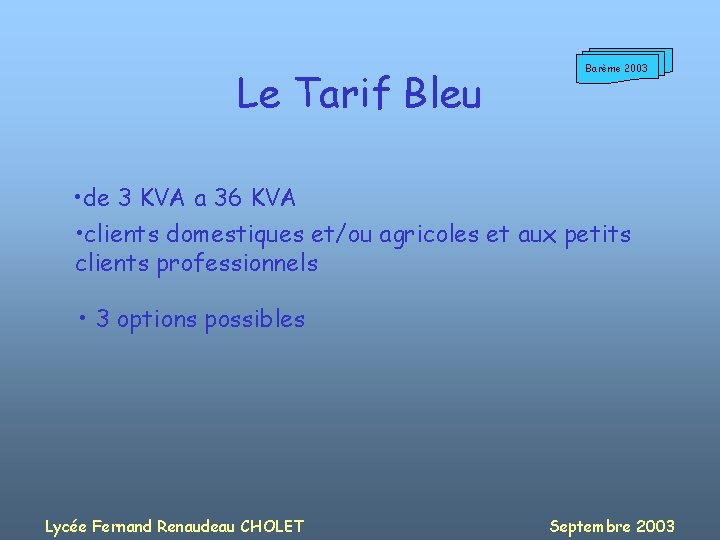

Le Tarif Bleu Barème 2003 • de 3 KVA a 36 KVA • clients domestiques et/ou agricoles et aux petits clients professionnels • 3 options possibles Lycée Fernand Renaudeau CHOLET Septembre 2003

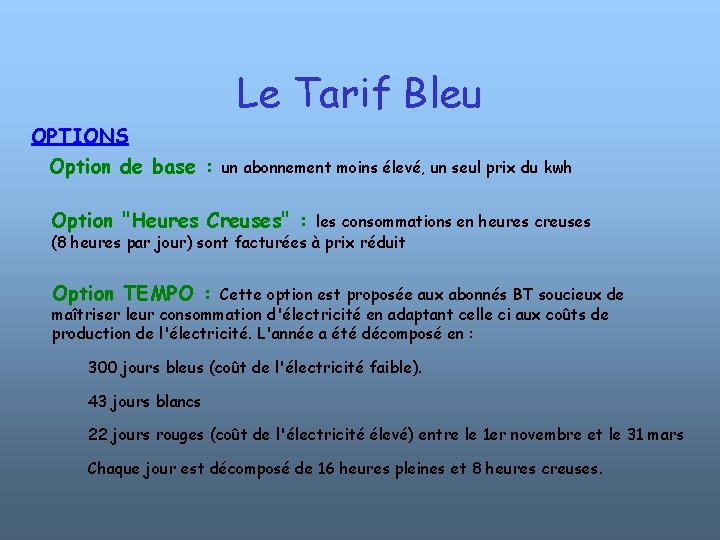

Le Tarif Bleu OPTIONS Option de base : un abonnement moins élevé, un seul prix du kwh Option "Heures Creuses" : les consommations en heures creuses (8 heures par jour) sont facturées à prix réduit Option TEMPO : Cette option est proposée aux abonnés BT soucieux de maîtriser leur consommation d'électricité en adaptant celle ci aux coûts de production de l'électricité. L'année a été décomposé en : 300 jours bleus (coût de l'électricité faible). 43 jours blancs 22 jours rouges (coût de l'électricité élevé) entre le 1 er novembre et le 31 mars Chaque jour est décomposé de 16 heures pleines et 8 heures creuses.

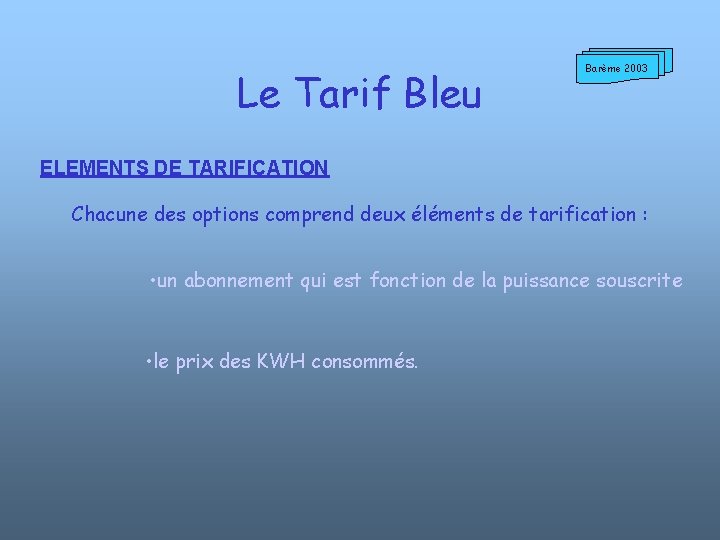

Le Tarif Bleu Barème 2003 ELEMENTS DE TARIFICATION Chacune des options comprend deux éléments de tarification : • un abonnement qui est fonction de la puissance souscrite • le prix des KWH consommés.

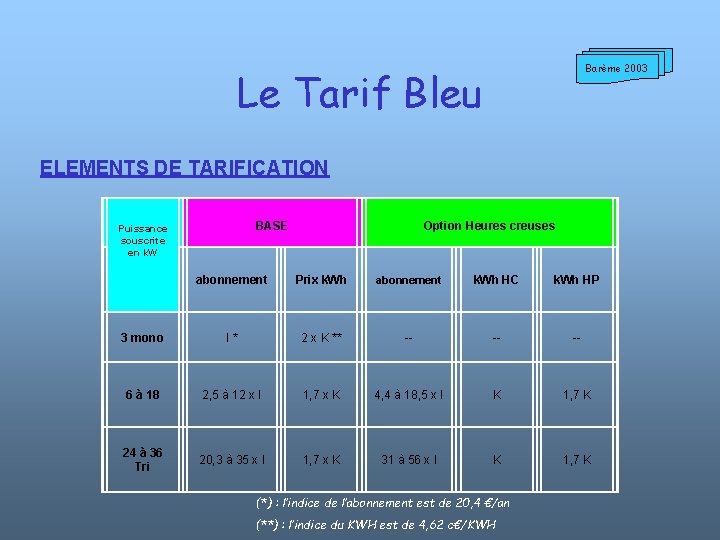

Barème 2003 Le Tarif Bleu ELEMENTS DE TARIFICATION BASE Puissance souscrite en k. W Option Heures creuses abonnement Prix k. Wh abonnement k. Wh HC k. Wh HP 3 mono I * 2 x K ** -- -- -- 6 à 18 2, 5 à 12 x I 1, 7 x K 4, 4 à 18, 5 x I K 1, 7 K 24 à 36 Tri 20, 3 à 35 x I 1, 7 x K 31 à 56 x I K 1, 7 K (*) : l’indice de l’abonnement est de 20, 4 €/an (**) : l’indice du KWH est de 4, 62 c€/KWH

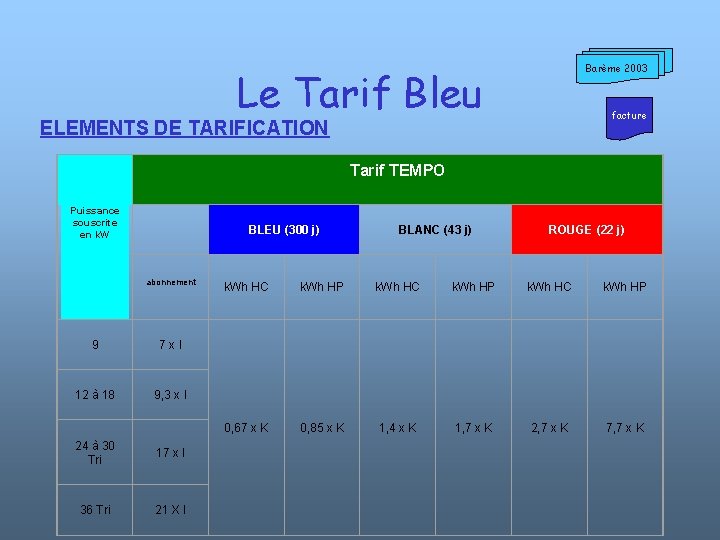

Barème 2003 Le Tarif Bleu facture ELEMENTS DE TARIFICATION Tarif TEMPO Puissance souscrite en k. W BLEU (300 j) abonnement 9 7 x I 12 à 18 9, 3 x I 24 à 30 Tri 17 x I 36 Tri 21 X I BLANC (43 j) ROUGE (22 j) k. Wh HC k. Wh HP 0, 67 x K 0, 85 x K 1, 4 x K 1, 7 x K 2, 7 x K 7, 7 x K

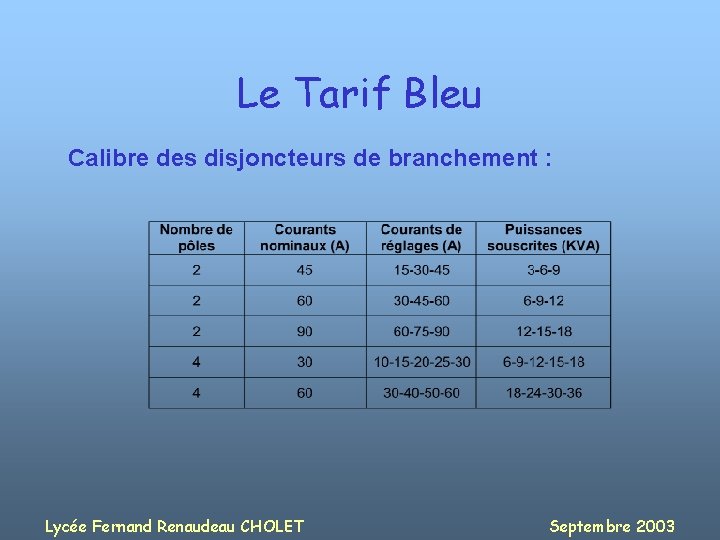

Le Tarif Bleu Calibre des disjoncteurs de branchement : Lycée Fernand Renaudeau CHOLET Septembre 2003

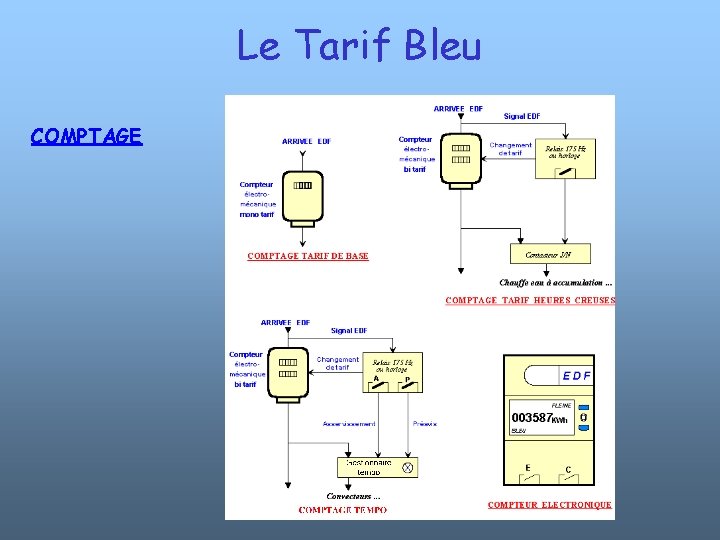

Le Tarif Bleu COMPTAGE

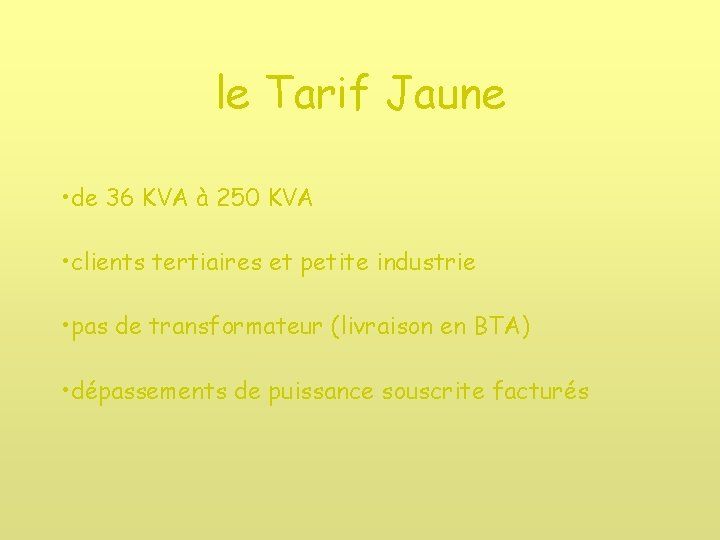

le Tarif Jaune • de 36 KVA à 250 KVA • clients tertiaires et petite industrie • pas de transformateur (livraison en BTA) • dépassements de puissance souscrite facturés

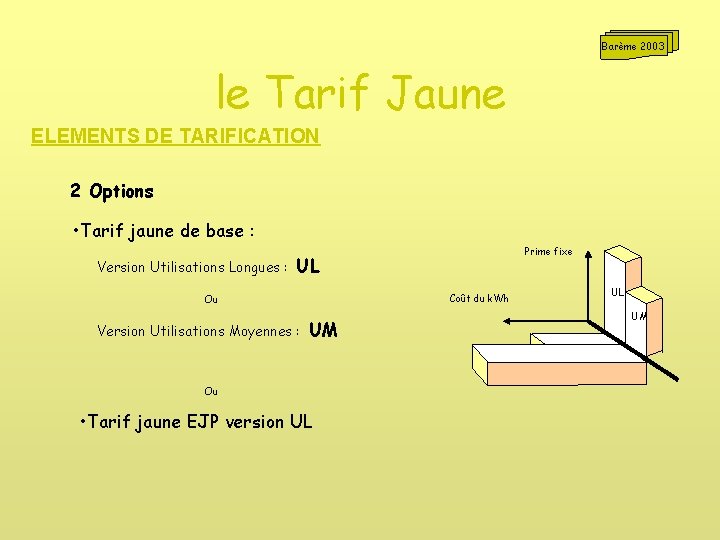

Barème 2003 le Tarif Jaune ELEMENTS DE TARIFICATION 2 Options • Tarif jaune de base : Version Utilisations Longues : Prime fixe UL Coût du k. Wh Ou Version Utilisations Moyennes : UM Ou • Tarif jaune EJP version UL UL UM

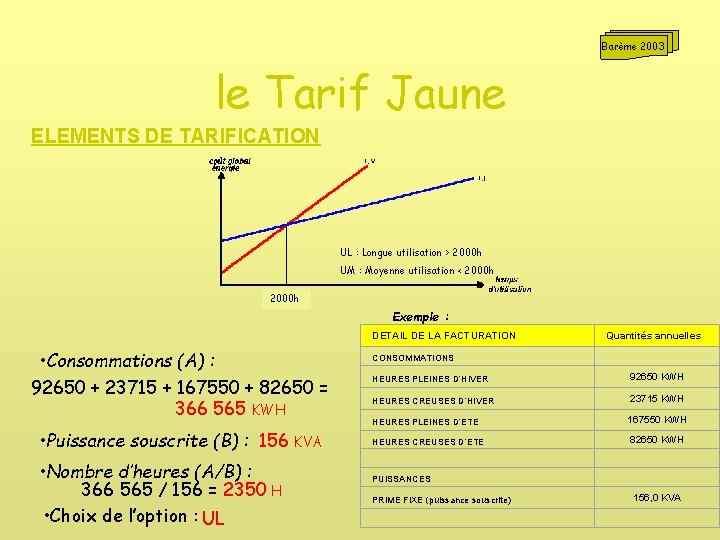

Barème 2003 le Tarif Jaune ELEMENTS DE TARIFICATION UL : Longue utilisation > 2000 h UM : Moyenne utilisation < 2000 h Exemple : DETAIL DE LA FACTURATION • Consommations (A) : 92650 + 23715 + 167550 + 82650 = 366 565 KWH • Puissance souscrite (B) : 156 KVA • Nombre d’heures (A/B) : 366 565 / 156 = 2350 H • Choix de l’option : UL Quantités annuelles CONSOMMATIONS HEURES PLEINES D’HIVER 92650 KWH HEURES CREUSES D’HIVER 23715 KWH HEURES PLEINES D’ETE HEURES CREUSES D’ETE 167550 KWH 82650 KWH PUISSANCES PRIME FIXE (puissance souscrite) 156, 0 KVA

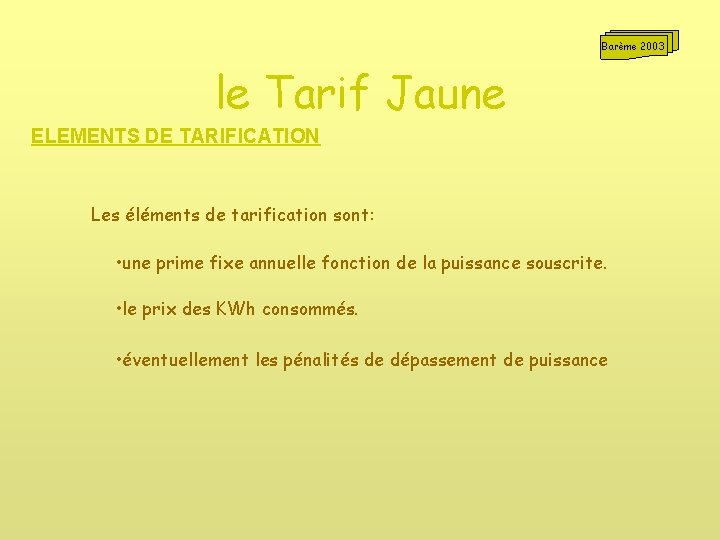

Barème 2003 le Tarif Jaune ELEMENTS DE TARIFICATION Les éléments de tarification sont: • une prime fixe annuelle fonction de la puissance souscrite. • le prix des KWh consommés. • éventuellement les pénalités de dépassement de puissance

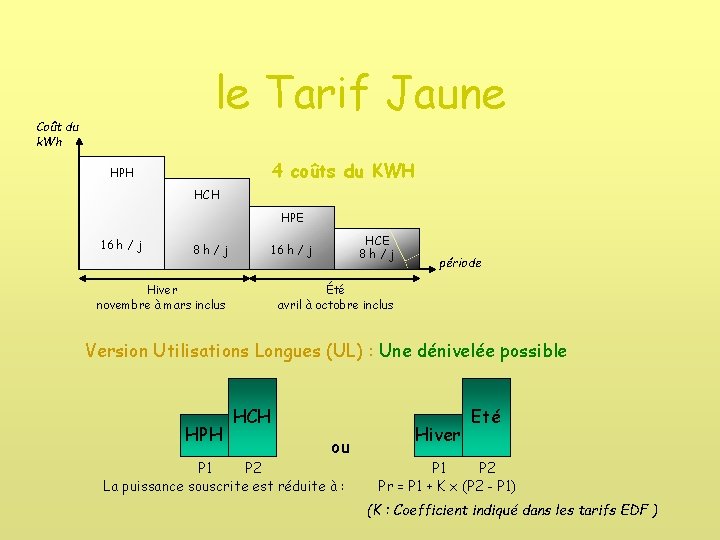

le Tarif Jaune Coût du k. Wh 4 coûts du KWH HPH HCH HPE 16 h / j 8 h/j HCE 8 h/j 16 h / j Hiver novembre à mars inclus période Été avril à octobre inclus Version Utilisations Longues (UL) : Une dénivelée possible HPH HCH ou P 1 P 2 La puissance souscrite est réduite à : Hiver Eté P 1 P 2 Pr = P 1 + K x (P 2 - P 1) (K : Coefficient indiqué dans les tarifs EDF )

le Tarif Jaune facture DEPASSEMENT Les dépassements de puissance sont possibles et sont facturés sur la base du temps de dépassement au coût de 10. 77 euros/heure (contrôle par indicateur de puissance atteinte). ENERGIE REACTIVE Dans le cadre du tarif jaune, il n'y a pas de facturation de l'énergie réactive puisque la puissance souscrite est exprimée en k. VA. Néanmoins un mauvais facteur de puissance sera pénalisant au niveau du contrat souscrit. COMPTAGE Le comptage est effectué à l'aide d'un compteur triphasé d'énergie active double tarif (HPH, HCH, puis HPE et HCE). Un contrôleur de puissance enregistre les temps de dépassement.

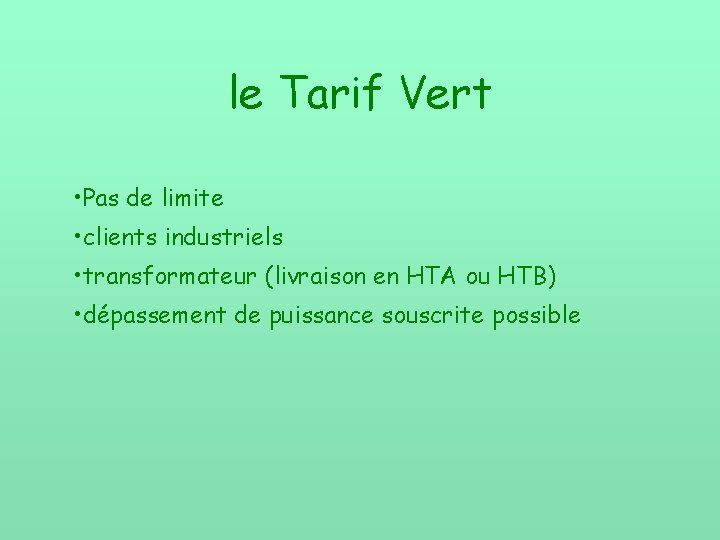

le Tarif Vert • Pas de limite • clients industriels • transformateur (livraison en HTA ou HTB) • dépassement de puissance souscrite possible

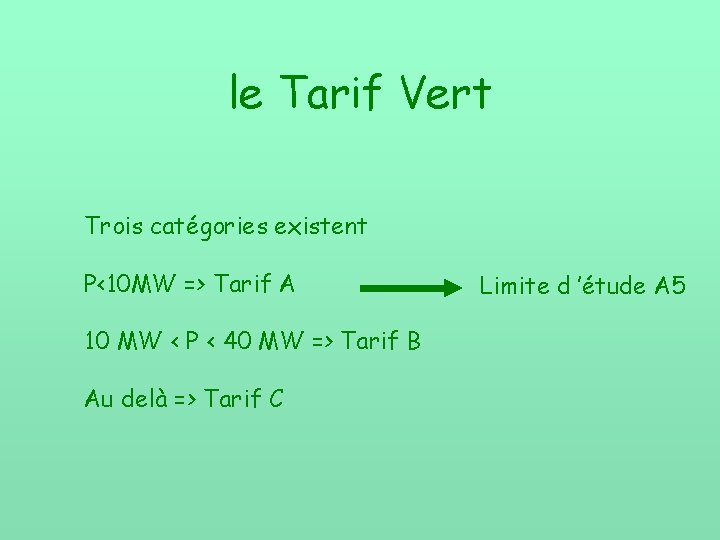

le Tarif Vert Trois catégories existent P<10 MW => Tarif A 10 MW < P < 40 MW => Tarif B Au delà => Tarif C Limite d ’étude A 5

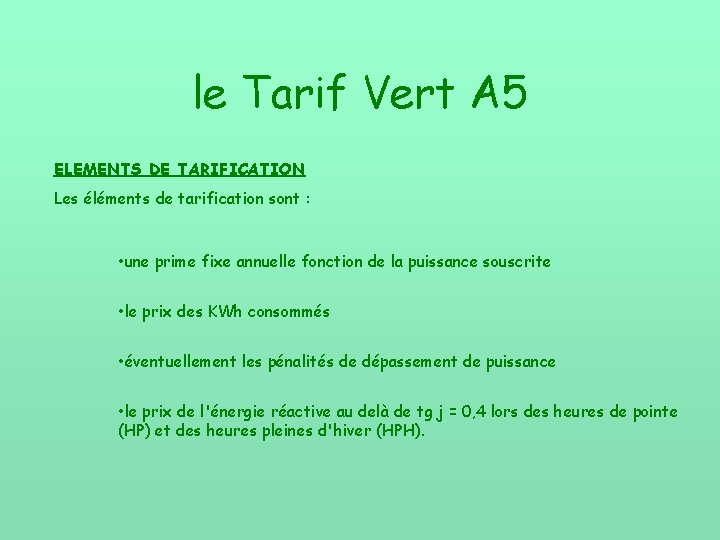

le Tarif Vert A 5 ELEMENTS DE TARIFICATION Les éléments de tarification sont : • une prime fixe annuelle fonction de la puissance souscrite • le prix des KWh consommés • éventuellement les pénalités de dépassement de puissance • le prix de l'énergie réactive au delà de tg j = 0, 4 lors des heures de pointe (HP) et des heures pleines d'hiver (HPH).

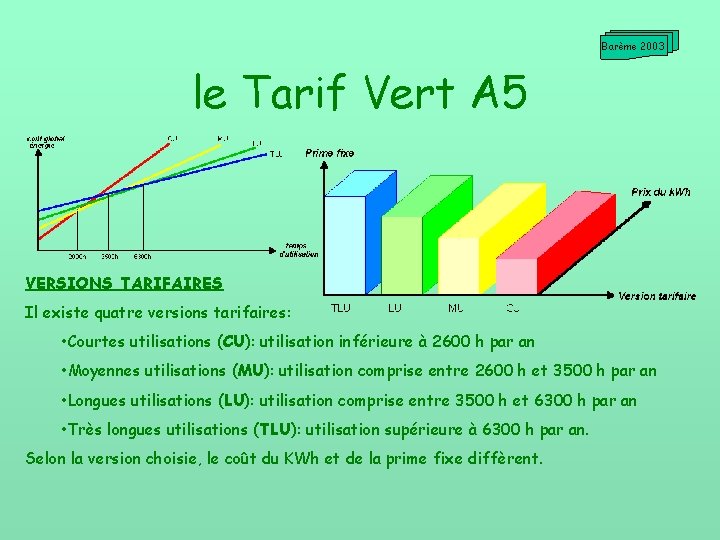

Barème 2003 le Tarif Vert A 5 VERSIONS TARIFAIRES Il existe quatre versions tarifaires: • Courtes utilisations (CU): utilisation inférieure à 2600 h par an • Moyennes utilisations (MU): utilisation comprise entre 2600 h et 3500 h par an • Longues utilisations (LU): utilisation comprise entre 3500 h et 6300 h par an • Très longues utilisations (TLU): utilisation supérieure à 6300 h par an. Selon la version choisie, le coût du KWh et de la prime fixe diffèrent.

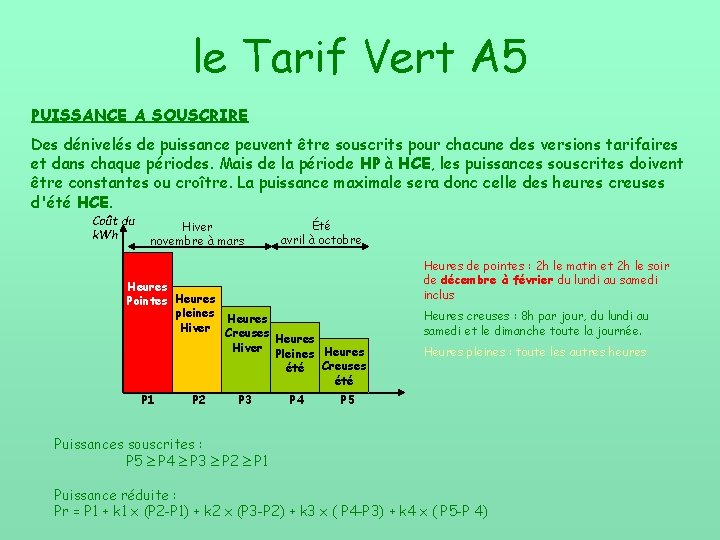

le Tarif Vert A 5 PUISSANCE A SOUSCRIRE Des dénivelés de puissance peuvent être souscrits pour chacune des versions tarifaires et dans chaque périodes. Mais de la période HP à HCE, les puissances souscrites doivent être constantes ou croître. La puissance maximale sera donc celle des heures creuses d'été HCE. Coût du k. Wh Hiver novembre à mars Été avril à octobre Heures Pointes Heures pleines Heures Hiver Creuses Heures Hiver Pleines Heures été Creuses été P 1 P 2 P 3 P 4 Heures de pointes : 2 h le matin et 2 h le soir de décembre à février du lundi au samedi inclus Heures creuses : 8 h par jour, du lundi au samedi et le dimanche toute la journée. Heures pleines : toute les autres heures P 5 Puissances souscrites : P 5 P 4 P 3 P 2 P 1 Puissance réduite : Pr = P 1 + k 1 x (P 2 -P 1) + k 2 x (P 3 -P 2) + k 3 x ( P 4 -P 3) + k 4 x ( P 5 -P 4)

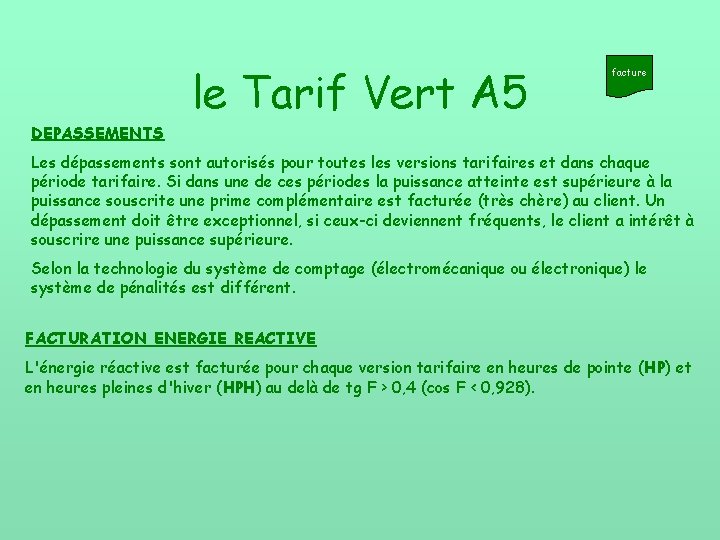

DEPASSEMENTS le Tarif Vert A 5 facture Les dépassements sont autorisés pour toutes les versions tarifaires et dans chaque période tarifaire. Si dans une de ces périodes la puissance atteinte est supérieure à la puissance souscrite une prime complémentaire est facturée (très chère) au client. Un dépassement doit être exceptionnel, si ceux-ci deviennent fréquents, le client a intérêt à souscrire une puissance supérieure. Selon la technologie du système de comptage (électromécanique ou électronique) le système de pénalités est différent. FACTURATION ENERGIE REACTIVE L'énergie réactive est facturée pour chaque version tarifaire en heures de pointe (HP) et en heures pleines d'hiver (HPH) au delà de tg F > 0, 4 (cos F < 0, 928).

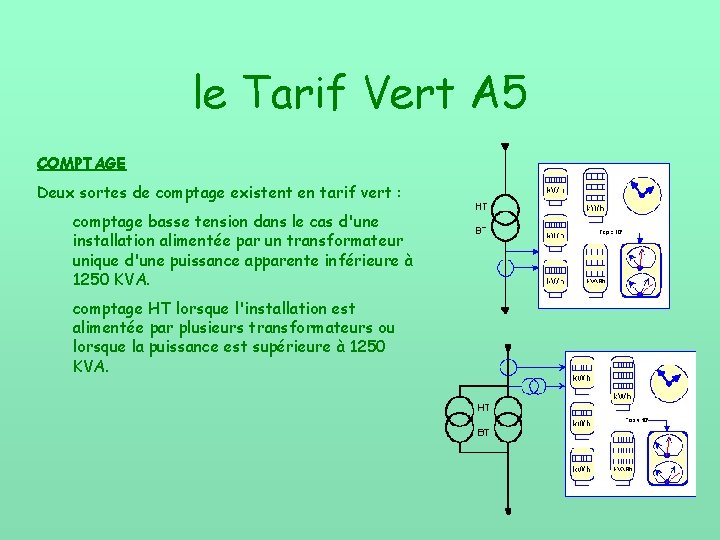

le Tarif Vert A 5 COMPTAGE Deux sortes de comptage existent en tarif vert : comptage basse tension dans le cas d'une installation alimentée par un transformateur unique d'une puissance apparente inférieure à 1250 KVA. comptage HT lorsque l'installation est alimentée par plusieurs transformateurs ou lorsque la puissance est supérieure à 1250 KVA.

Fin de la présentation Cours d ’Electrotechnique Lycée Fernand Renaudeau Septembre 2003
