KAPASITOR C Satuan Kapasitansi Farad Kapasitor pelat sejajar

KAPASITOR C Satuan Kapasitansi [Farad] Kapasitor pelat sejajar : A A o +Q E d V -Q

HUBUNGAN SERI : Muatan sama Tegangan dibagi-bagi C 1 +Q 1 C 2 -Q 1 +Q 2 V 1 -Q 2 V 2 Kapasitansi ekivalen (gabungan) Cgab : +Q -Q V Cgab +Q -Q V

C 1 HUBUNGAN PARALEL: +Q 1 Muatan dibagi-bagi Tegangan sama -Q 1 V 1 Kapasitansi ekivalen (gabungan) Cgab: C 2 +Q 2 -Q 2 V 2 +Q Cgab +Q -Q V

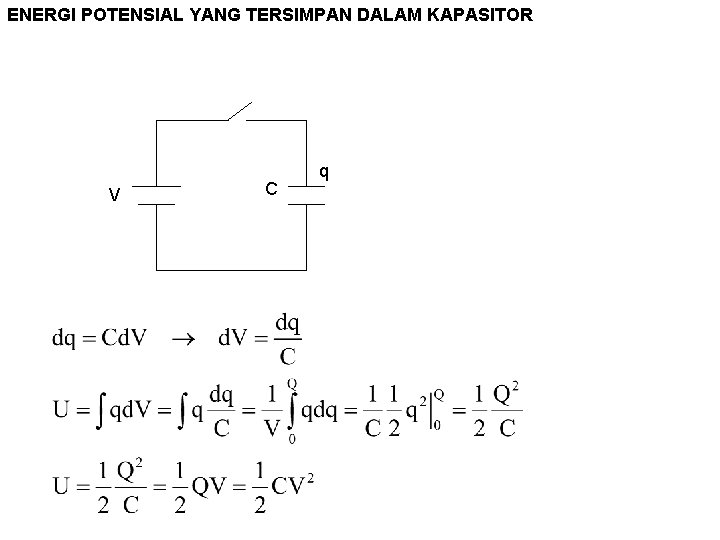

ENERGI POTENSIAL YANG TERSIMPAN DALAM KAPASITOR V C q

Contoh Soal 7. 1 Tiga buah kapasitor C 1 = 3 F, C 2 = 1 F dan C 3 = 2 F dirangkai seperti terlihat pada gambar di bawah ini. Rangkaian ini dihubungkan dengan sumber tegangan 2 volt. Hitunglah : a). Kapasitansi ekivalen rangkaian tersebut. b). Besarnya muatan yang tersimpan pada C 3.

Jawab : a)

Jawab : b)

Contoh Soal 7. 2 Tentukan muatan pada masing-masing kapasitor pada saat : a) Saklar S 1 ditutup dan S 2 dibuka. b) Saklar S 1 dan S 2 ditutup. C 1 = 1 F C 3 = 3 F S 2 C 2 = 2 F C 4 = 4 F S 1 12 V

Jawab : a) S 1 ditutup C 1 = 1 F C 3 = 3 F C 13 = 3/4 C 1234 = 25/9 S 2 C 2 = 2 F C 4 = 4 F C 24 = 4/3 S 1 12 V 12 V

C 1 = 1 F C 3 = 3 F C 13 = 3/4 C 1234 = 25/9 S 2 C 2 = 2 F C 4 = 4 F C 24 = 4/3 S 1 12 V 12 V

Jawab : b) S 1 dan S 2 ditutup C 1 = 1 F C 3 = 3 F C 12=3 C 34=7 C 1234 = 21/10 S 2 C 2 = 2 F C 4 = 4 F S 1 12 V 12 V

C 1 = 1 F C 3 = 3 F C 12=3 C 34=7 C 1234 = 21/10 S 2 C 2 = 2 F C 4 = 4 F S 1 12 V 12 V

Contoh Soal 7. 3 Mula-mula kapasitor C 1 diisi muatan dari tegangan Vo (saklar S 1 ditutup). Setelah muatan pada C 1 penuh tegangan Vo dilepaskan (S 1 dibuka lagi). Kemudian saklar S 2 ditutup sehingga sebagian muatan di C 1 pindah ke kapasitor C 2. Tentukan tegangan akhirnya S 1 Vo Jawab : S 2 C 1 C 2

Contoh Soal 7. 4 Dua buah kapasitor masing-masing sebesar 4 F dan 8 F yang dipasang seri mendapat potensial listrik sebesar 6 V dan setelah terisi penuh potensial listriknya dilepaskan. Kemudian pasangan kedua kapasitor ini dihubungkan paralel dengan dua buah kapasitor lain (yang juga dipasang seri) yang masing-masing mempunyai kapasitansi sebesar 1 F dan 2 F. Tentukan besarnya muatan pada keempat kapasitor tersebut. S 1 Vo S 2 C 1 C 3 C 2 C 4

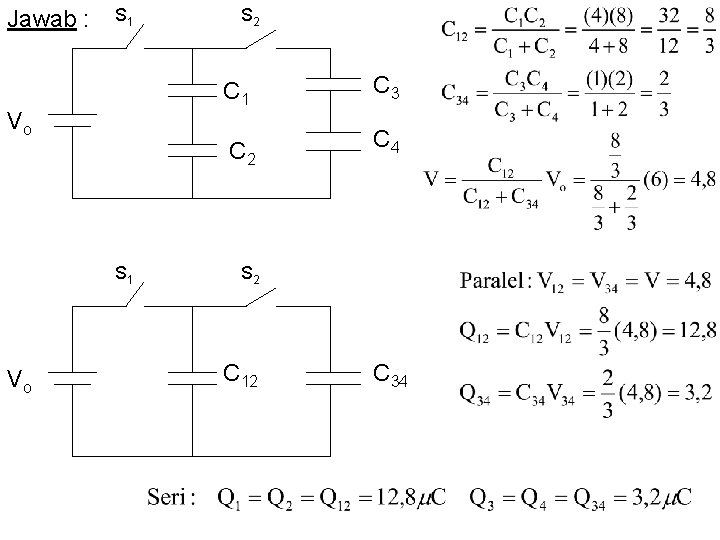

Jawab : S 1 C 1 Vo C 2 S 1 Vo S 2 C 3 C 4 S 2 C 12 C 34

Soal Latihan 1 Hitung besarnya muatan pada kapasitor 15 F dari rangkaian di bawah ini. Jawab : 150 C 7, 5 F 15 V 45 F

Soal Latihan 2 Sepasang kapasitor berkapasitansi 15 F dan 20 F yang dipasang paralel mendapat muatan sampai penuh dari suatu sumber tegangan sebesar 2 V. Sepasang kapasitor lain berkapasitansi 22, 5 F dan 45 F yang dipasang seri mendapat muatan sampai penuh dari suatu sumber tegangan sebesar 12 V. Bila setelah sumber-sumber tegangannya dilepaskan, kedua pasangan kapasitor ini dihubungkan paralel, hitung energi potensial yang tersimpan di dalam setiap kapasitor. Jawab : U 1 = 187, 5 J U 2 = 250 J U 3 = 125 J U 4 = 62, 5 J

Soal Latihan 3 Tentukan kapasitansi ekivalen (Cxy) pada rangkaian di bawah ini. Jawab : 11/4 F C 4=4 F C 1=1 F C 2=2 F x C 3=3 F y C 5=5 F
