STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG Materi
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG Materi • • Distribusi Gaya Metode Markus Sistim Pelat Satu Arah Sistim Pelat Dua Arah
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG Metode Analisis Pelat • Teori Rankine dan Grashoff • Metode Markus • Teori Garis Leleh • Finite Element Method
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG TEORI RANKINE DAN GRASHOFF • Pelat yang ditinjau adalah pelat persegi panjang yang menumpu bebas pada keempat sisinya. • Beban yg bekerja beban merata sebesar q • Pelat dimodelkan sbg balok silang dalam arah x maupun arah y • Masing 2 arah akan mempunya beban merata dalam arah x (qx) dan dalam arah y (qy) lihat pemodelan dimana q = qx + qy • Lendutan yg terjadi di tengah bentang dalam arah x maupun y adalah sama besar δx = δy

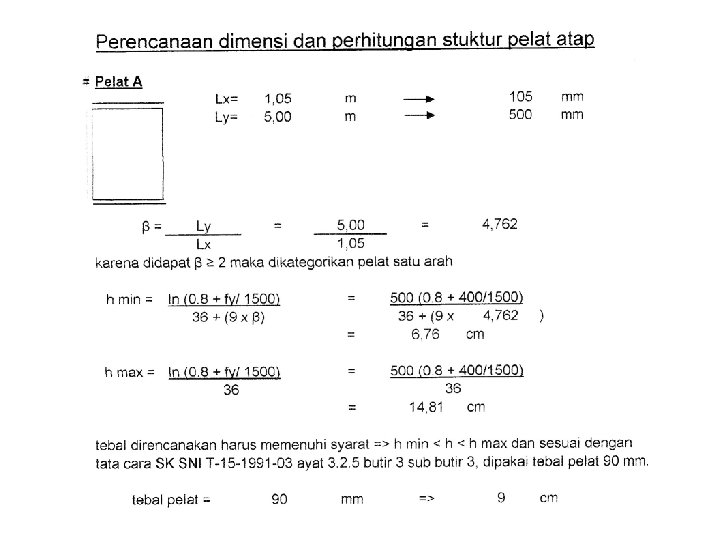

STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG Tebal Plat • Pelat tanpa balok (cendawan, dome, silo), SNI 03 -2847 -2002 (Ps 11. 5. 3. 2) • hmin > 12 cm (tanpa penebalan) • Hmin > 10 cm (penebalan), atau • Lihat tabel 10 • Pelat dengan balok (Ps 11. 5. 3. 3) – αm = rata 2 rasio kekakuan lentur balok/ kekakuan lentur pelat – β = rasio bentang bersih dlm arah memanjang thd arah memendek

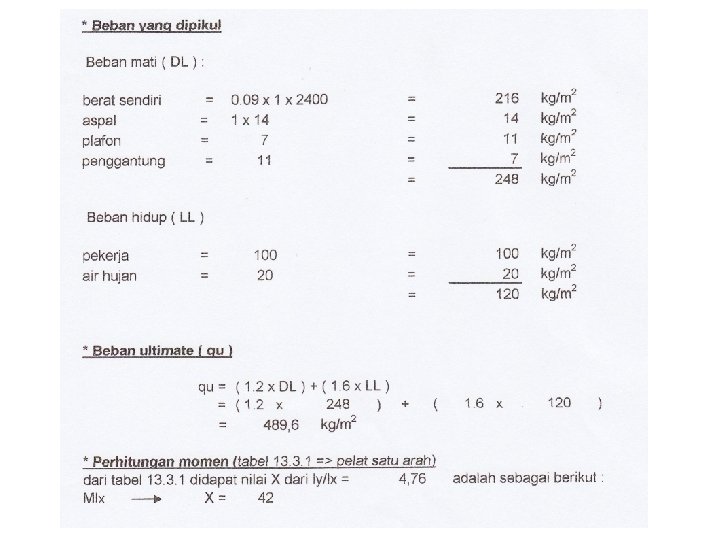

STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG Perhitungan beban merata yg dipikul pelat :
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG TABEL MARCUS PADA PBI 1971

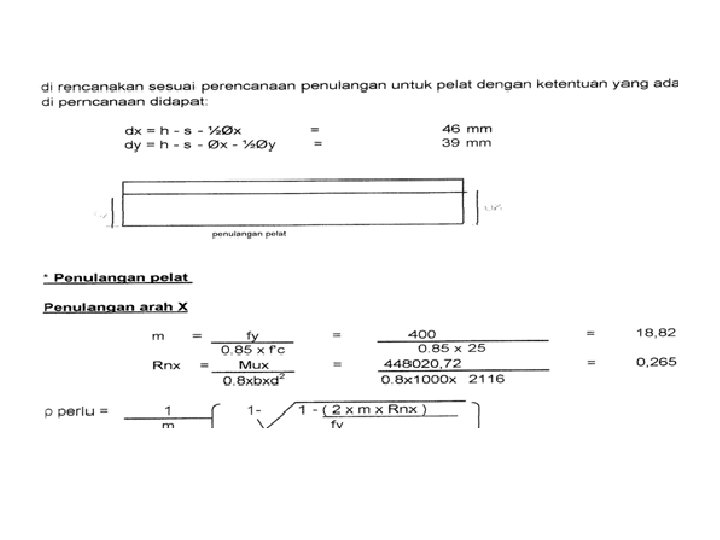

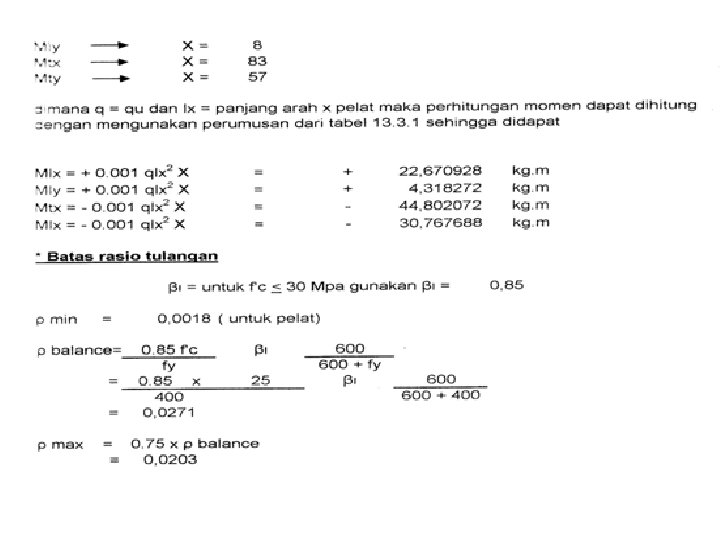

STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG

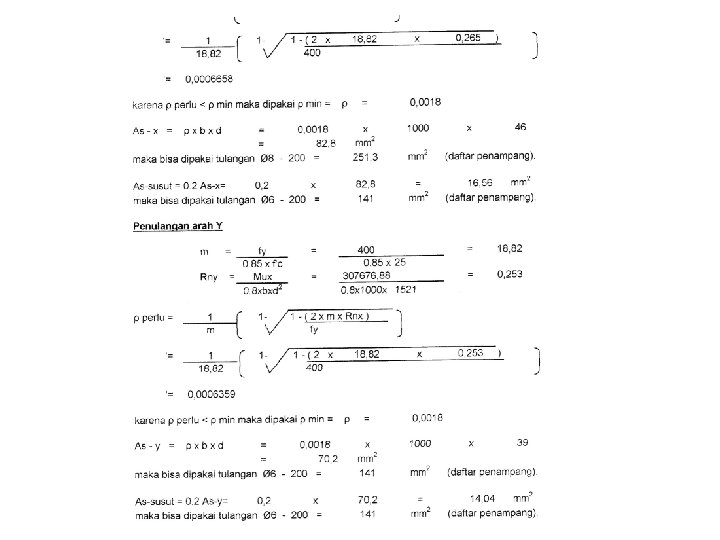

STRUKTUR BETON 1 DESAIN PELAT BETON BERTULANG
START Desain Tul Rangkap Data awal : fc’, fy, Lx, Ly Rencana Penulangan Plat Persegi Panjang Rencanakan Tebal Plat & Hitung Ly/Lx Ya Desain Tul Tunggal Mn perlu > Mu ? Hitung As Tarik Tulangan Tunggal Hitung Momen Menurut Tabel Marcus Ya Ly/Lx > 2 ? Desain Plat 2 Arah Hitung Beban qu (DL+LL) Desain Plat 1 Arah
