MEDIA PRESENTASIMEDIA PEMBELAJARAN MEDIA PRESENTASI PEMBELAJARAN FISIKA SMA
MEDIA PRESENTASIMEDIA PEMBELAJARAN MEDIA PRESENTASI PEMBELAJARAN FISIKA SMA KELAS X
MEDIA PRESENTASIMEDIA PEMBELAJARAN MEDIA PRESENTASI PEMBELAJARAN PENDAHULUAN KOMPETENSI MATERI CONTOH SOAL UJI KOMPETENSI REFERENSI PENYUSUN Media Presentasi Pembelajaran ini digunakan untuk mempelajari konsep perpindahan kalor. Untuk memahami keseluruhan materi perpindahan kalor diperlukan pemahaman konsep suhu dan kalor terlebih dahulu sebagai konsepsi awal. Tentunya pembelajaran ini dapat dijalankan oleh microscopt power point 2003 maupun 2007. Untuk menjalankan slide klik materi yang diinginkan lalu ikuti navigasi. Selamat mencoba mudah-mudahan dapat membantu proses pembelajaran agar lebih efektif dan efisien.
Menganalisis cara perpindahan kalor MEDIA PRESENTASI PEMBELAJARAN PENDAHULUAN KOMPETENSI MATERI CONTOH SOAL UJI KOMPETENSI REFERENSI PENYUSUN Standar Kompetensi Menerapkan konsep kalor dan prinsip konservasi energi pada berbagai perubahan energi Kompetensi Dasar Menganalisis cara perpindahan kalor Indikator • Menjelaskan konsep perpindahan kalor ; konduksi, konveksi dan radiasi • Menyebutkan contoh peristiwa konduksi, konveksi dan radiasi • Menganalis peristiwa konduksi, konveksi dan radiasi.
PERPINDAHAN KALOR } Kalor berpindah dari benda ‘PANAS’ ke benda ‘DINGIN’ T 1 > T 2 Keduanya ditempelkan Keadaan setimbang T 1 T 2 T T T 1 > T 2
KONDUKSI } Perpindahan kalor secara konduksi Konduksi adalah hantaran kalor yang tidak disertai dengan perpindahan partikel perantaranya
KONDUKSI LUAS PENAMPANG = A T KALOR Laju energi kalor yang dipindahkan secara konduksi sebesar, T 2 1 H Q t k A ∆t l = laju aliran kalor (J/s atau watt) = kalor yang dipindahkan (joule) = waktu (s) = konduktivitas termal zat (W/m. K) = luas penampang melintang (m 2) = perubahan suhu ( C atau K) = tebal penghantar (m)
Tabel konduktivitas termal zat (W/m. K) KONVEKSI Tabel konduktivitas termal zat (W/m. K) Bahan k Emas 300 Beton 0. 9 Besi 80 Air 0. 6 Kaca 0. 9 Udara 0. 024 Kayu 0. 1 – 0. 2 Alumunium 240
KONVEKSI Perpindahan kalor secara konveksi Konveksi adalah hantaran kalor yang disertai dengan perpindahan partikel perantaranya. Laju energi kalor yang dipindahkan secara konveksi sebesar, h = koefisien konveksi (W/m 2 K)
RADIASI Perpindahan kalor secara Radiasi adalah hantaran kalor yang tidak memerlukan medium perantara, seperti kalor dari matahari yang sampai ke bumi. Laju aliran kalor tiap satuan waktu dalam radiasi dirumuskan : e = emisivitas benda (tanpa satuan) (e bernilai 1 untuk benda hitam sempurna, dan bernilai 0 untuk benda tidak hitam sama sekali)
EVALUASI 1. Jika suhu suatu permukaan dijadikan 2 kali semula, energi yang dipancarkan tiap satuan waktu menjadi x kali semula, maka x adalah…. A 4 D 32 B 8 E 64 C 16
EVALUASI 1. Jika suhu suatu permukaan dijadikan 2 kali semula, energi yang dipancarkan tiap satuan waktu menjadi x kali semula, maka x adalah…. A 4 D 32 B 8 E 64 C 16 JAWABAN ANDA BENAR

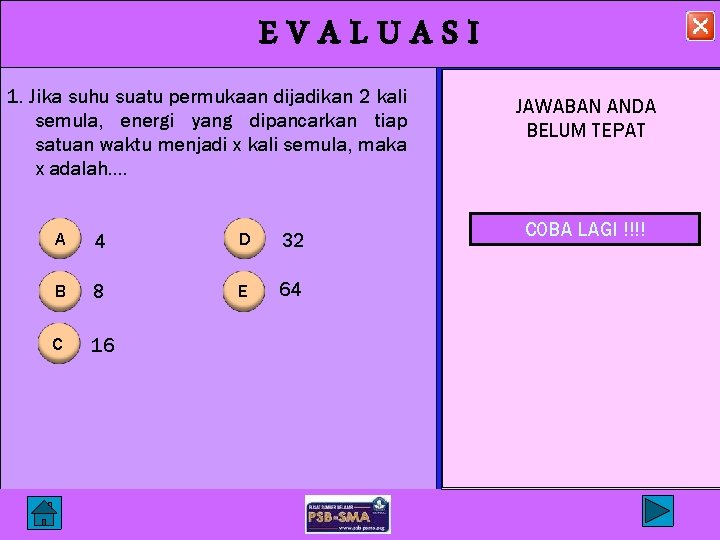

EVALUASI 1. Jika suhu suatu permukaan dijadikan 2 kali semula, energi yang dipancarkan tiap satuan waktu menjadi x kali semula, maka x adalah…. A 4 D 32 B 8 E 64 C 16 JAWABAN ANDA BELUM TEPAT COBA LAGI !!!!
EVALUASI 2. Sepotong plat besi memiliki luas 2 m 2, dan tebal 0, 5 cm, serta konduktivitas termal 80 W/m. K, akan memiliki laju aliran kalor sebesar …. , jika terjadi perbedaan suhu 400 pada kedua sisi plat besi tersebut. A 1, 54 x 105 watt B 1, 68 x 105 watt C 1, 82 x 105 watt D 1, 18 x 106 watt E 1, 28 x 106 watt
EVALUASI 2. Sepotong plat besi memiliki luas 2 m 2, dan tebal 0, 5 cm, serta konduktivitas termal 80 W/m. K, akan memiliki laju aliran kalor sebesar …. , jika terjadi perbedaan suhu 400 pada kedua sisi plat besi tersebut. A 1, 54 x 105 watt B 1, 68 x 105 watt C 1, 82 x 105 watt D 1, 18 x 106 watt E 1, 28 x 106 watt
EVALUASI 2. Sepotong plat besi memiliki luas 2 m 2, dan tebal 0, 5 cm, serta konduktivitas termal 80 W/m. K, akan memiliki laju aliran kalor sebesar …. , jika terjadi perbedaan suhu 400 pada kedua sisi plat besi tersebut. A 1, 54 x 105 watt B 1, 68 x 105 watt C 1, 82 x 105 watt D 1, 18 x 106 watt E 1, 28 x 106 watt
EVALUASI 3. Sebuah benda hitam berbentuk bola yang berjari-jari 5 cm dijaga pada suhu konstan 3270 C, akan memiliki laju aliran kalor sebesar …. A 231 J/s D 176 J/s B 221 J/s E 175 J/s C 198 J/s
EVALUASI 4. Sebuah filamen lampu pijar dengan emisivitas 0, 5, = 10 -8 watt/m 2. K 4, memiliki suhu 1000 K. Jika daya lampu 60 watt, maka luas permukaan filament adalah …. A 5 cm 2 D 20 cm 2 B 10 cm 2 E 10 cm 2 C 15 cm 2
EVALUASI 5. Besi panjangnya 2 meter disambung dengan kuningan yang panjangnya 1 meter, keduanya mempunyai luas penampang yang sama. Apabila suhu pada ujung besi adalah 500ºC dan suhu pada ujung kuningan 350ºC. Bila koefisien konduksi termal kuningan tiga kali koefisien termal besi, hitunglah suhu pada titik sambungan antara besi dan kuningan! A B C 371. 4 C D E
REFERENSI
