KAPASITOR FISIKA TEKNIK I TEKNIK ELEKTRO KAPASITOR KAPASITOR

KAPASITOR FISIKA TEKNIK I TEKNIK ELEKTRO

KAPASITOR

KAPASITOR Proses pengisian kapasitor dilakukan dengan menghubungkan kapasitor tersebut dengan beda potensial. Muatan yang tersimpan dalam kapasitor berbanding lurus dengan beda potensial yang diberikan

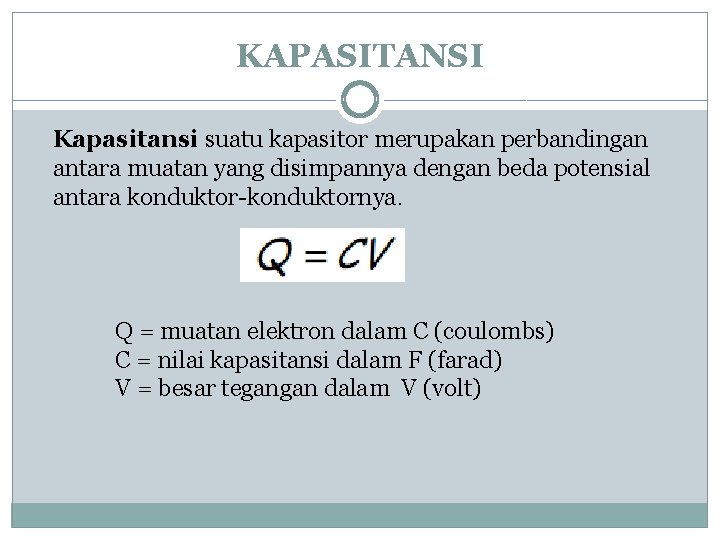

KAPASITANSI Kapasitansi suatu kapasitor merupakan perbandingan antara muatan yang disimpannya dengan beda potensial antara konduktor-konduktornya. Q = muatan elektron dalam C (coulombs) C = nilai kapasitansi dalam F (farad) V = besar tegangan dalam V (volt)

Kapasitor Plat Sejajar �Nilai kapasitansi bergantung pada struktur dan dimensi kapasitor itu sendiri. �Untuk kapasitor plat sejajar yang masing-masing memiliki luas A dan dipisahkan oleh jarak d yang berisi udara , kapasitansinya dinyatakan :

Contoh Soal �Sebuah kapasitor yang ukuran plat-platnya adalah 20 cm x 3 cm dan dipisahkan oleh udara sejauh 1 mm. a. Hitunglah kapasitansi kapasitor tersebut. b. Berapa muatan pada setiap plat jika kapasitor dihubungkan ke baterai 12 V? c. Berapa medan listrik antara kedua plat tersebut

�Berapa kapasitansi sepasang plat lingkaran dengan radius 5 cm yang dipisahkan oleh mika (εr = 7) sejauh 3, 2 mm?

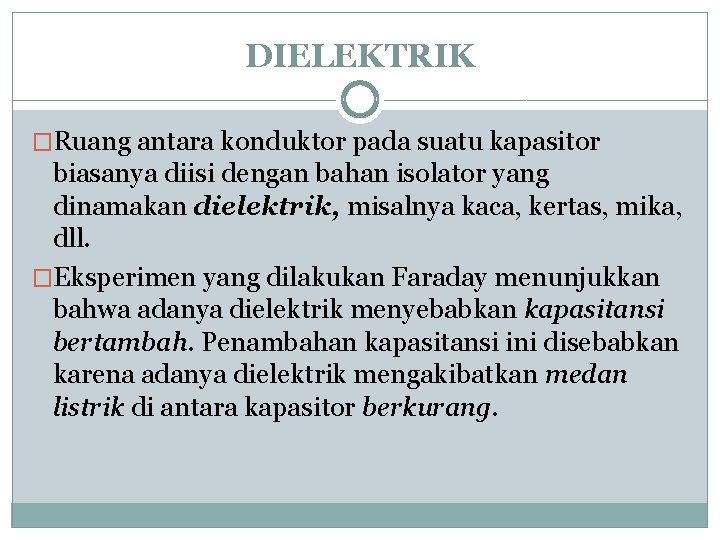

DIELEKTRIK �Ruang antara konduktor pada suatu kapasitor biasanya diisi dengan bahan isolator yang dinamakan dielektrik, misalnya kaca, kertas, mika, dll. �Eksperimen yang dilakukan Faraday menunjukkan bahwa adanya dielektrik menyebabkan kapasitansi bertambah. Penambahan kapasitansi ini disebabkan karena adanya dielektrik mengakibatkan medan listrik di antara kapasitor berkurang.

Rangkaian Kapasitor �Rangkaian seri kapasitor akan mengakibatkan nilai kapasitansi total semakin kecil.

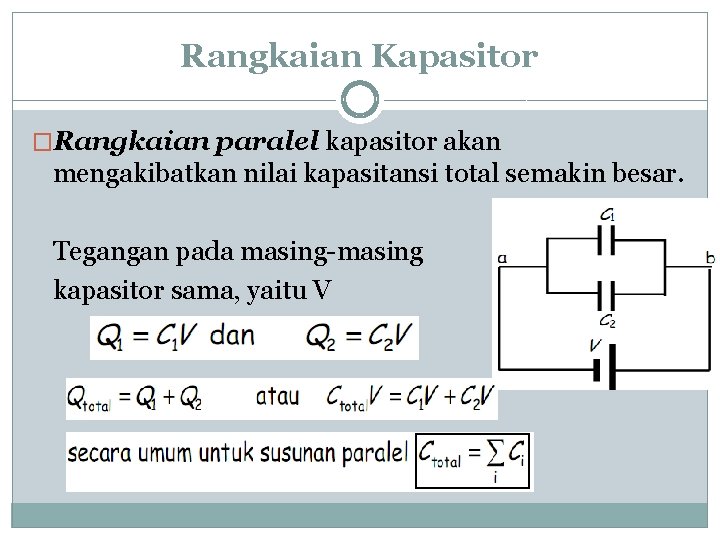

Rangkaian Kapasitor �Rangkaian paralel kapasitor akan mengakibatkan nilai kapasitansi total semakin besar. Tegangan pada masing-masing kapasitor sama, yaitu V

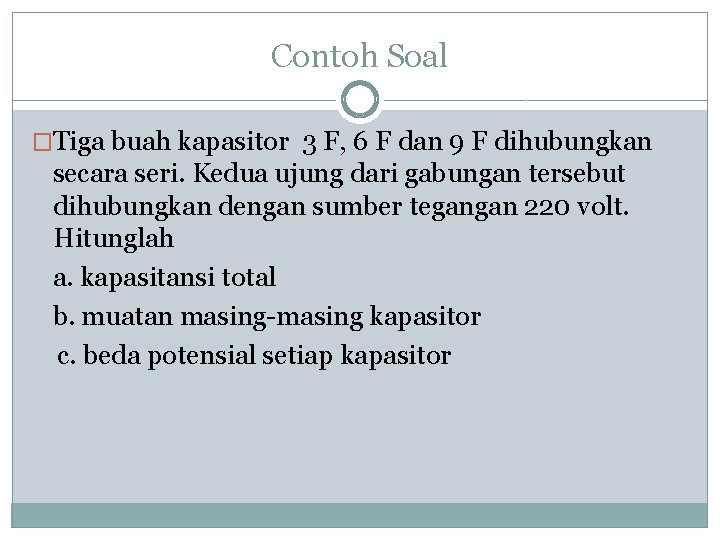

Contoh Soal �Tiga buah kapasitor 3 F, 6 F dan 9 F dihubungkan secara seri. Kedua ujung dari gabungan tersebut dihubungkan dengan sumber tegangan 220 volt. Hitunglah a. kapasitansi total b. muatan masing-masing kapasitor c. beda potensial setiap kapasitor

Energi yang Tersimpan dalam Kapasitor �Selama proses pengisian kapasitor, muatan positif dipindahkan dari salah satu konduktor ( konduktor negatif) ke konduktor lainnya (konduktor positif). �Jika muatan sebesar q dipindahkan maka energi potensial muatan tersebut bertambah sebesar q. V.

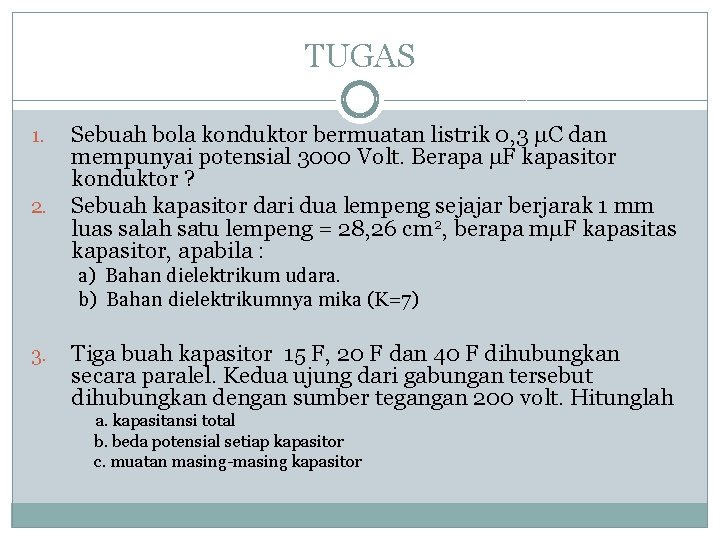

TUGAS 1. 2. Sebuah bola konduktor bermuatan listrik 0, 3 C dan mempunyai potensial 3000 Volt. Berapa F kapasitor konduktor ? Sebuah kapasitor dari dua lempeng sejajar berjarak 1 mm luas salah satu lempeng = 28, 26 cm 2, berapa m F kapasitas kapasitor, apabila : a) Bahan dielektrikum udara. b) Bahan dielektrikumnya mika (K=7) 3. Tiga buah kapasitor 15 F, 20 F dan 40 F dihubungkan secara paralel. Kedua ujung dari gabungan tersebut dihubungkan dengan sumber tegangan 200 volt. Hitunglah a. kapasitansi total b. beda potensial setiap kapasitor c. muatan masing-masing kapasitor
