Ipari CT és alkalmazásai Főcím ALC�M IPARI CT ÉS ALKALMAZÁSAI KOZMA István

Bevezetés Ipari CT felhasználása: • Alternatív alkalmazási területek „Cryptex” Dan Brown: The Da Vinci Code 2 2013. 11. 26 KINDER Meglepetés fejlesztés alatt …. Ipari CT és alkalmazásai

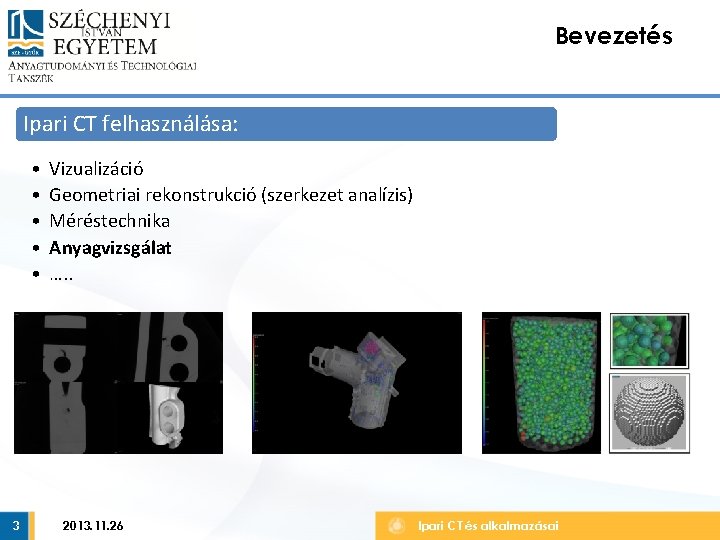

Bevezetés Ipari CT felhasználása: • • • 3 Vizualizáció Geometriai rekonstrukció (szerkezet analízis) Méréstechnika Anyagvizsgálat …. . 2013. 11. 26 Ipari CT és alkalmazásai

Bevezetés Agenda: • • • 4 Röntgen sugárzás CT architektúrák CT képfeldolgozás CT műhibák Alkalmazási példák 2013. 11. 26 Ipari CT és alkalmazásai

Mérési elv Sugárgyengülési törvény: • sugárgyengülési törvény : • Homogén anyag: az anyagba belépő röntgensugár kezdeti I 0 intenzitása az anyag szélétől mért x távolság növekedésével exponenciálisan csökken • Inhomogén anyag (változó elnyelési együtthatójú): egyik rétegből kilépő intenzitás lesz a következő rétegbe belépő kezdeti intenzitás 5 2013. 11. 26 Ipari CT és alkalmazásai

Mérési elv Röntgen - CT: • Az objektum szerkezet kiszámítható, ha több különböző irányból mérést végzünk rajta. • A CT matematikai elveit először Radon fejlesztette ki 1917 -ben. Radon megmutatta, hogy egy ismeretlen tárgyról kép készíthető, ha a tárgyon keresztül végtelen (a valóságban véges) számú vetületet tudunk létrehozni. • A CT kifejlesztéséért Godfrey Hounsfield (Nagy-Britannia) és Allan Cormac (USA) 1979 -ben orvosi Nobel-díjat kaptak. • Az első CT-készülék egy EMI Mask 1, 80 x 80 pixel felbontású (3 mm-es pixelekből álló) képeket készített és minden szelethez hozzávetőlegesen 4, 5 perc mérési idő és 1, 5 perc rekonstrukciós idő tartozott. 6 2013. 11. 26 Ipari CT és alkalmazásai

Mérési elv Visszavetítés: • Az objektum szerkezet kiszámítható, ha több különböző irányból mérést végzünk rajta • visszavetítés , szűrt visszavetítés, algebrai módszerek, konvolúció • Az egyszerű visszavetítés egy trigonometrián alapuló matematikai eljárás, ami a mérési folyamat ellenkezőjét utánozza. Minden egyes projekció minden egyes sugara az adott irányba eső µ elnyelési együtthatók egyedi mérését reprezentálja. Ezen µ értékek mellett az egyes sugarakban a rekonstrukciós algoritmusoknak ismernie kell azt a szöget is, amely alatt az adott értéket mértük. 7 2013. 11. 26 Ipari CT és alkalmazásai

Mérési elv Visszavetítés: • Az egyszerű visszavetítés egy üres képmátrixból indul ki (minden pixel értéke 0 -ra van állítva) és minden projekció minden egyes sugarához tartozó (µ) értéket visszavetítik a képmátrixba, vagyis más szavakkal (µ) értéke a sugár haladási irányának megfelelően hozzáadódik minden pixel értékéhez a sugár nyomvonala mentén. Az ily módon létrehozott projekciók összessége a képen az eredeti keresztmetszetet rajzolja ki. 8 2013. 11. 26 Ipari CT és alkalmazásai

Bevezetés Geometriai pontosság - Projekciók száma: • Kísérleti példánk szerint geometriai tagoltság függvényében van optimális vetítési szám • Vonal detektoros rekonstrukció: nagyobb X – Y irányú alakhűség 9 2013. 11. 26 Ipari CT és alkalmazásai

Mérési elv Architektúrák: • Sugárforrás (fókuszpont): • n. Fókusz: F > 600 nm • µFókusz: F > 3 µm • Makrófókusz: F > 0. 4 mm • Detektálás • Sík panel • Vonal detektor • A direkt konverziós típus a röntgen fotonokat közvetlenül elektromos jellé alakítja • Az indirekt konverziós eszközökben található szcintillációs kristályban a beérkező röntgen fotonok látható fényfelvillanásokat hoznak létre, melyek optikailag csatolt fényérzékelőkkel (fotoszenzor) detektálhatók 10 2013. 11. 26 Ipari CT és alkalmazásai

Mérési elv Felbontás: • fókuszpont méret : a nagyobb fókuszpont fokozza a geometriai életlenséget a képen és csökkenti a térbeli felbontást 1 mm fókusz pont 11 2013. 11. 26 Ipari CT és alkalmazásai 0. 4 mm fókusz pont

Mérési elv Felbontás: • A nagyítás növelése fokozza az életlenséget • Felbontás határát a fókuszpont adja 12 2013. 11. 26 Ipari CT és alkalmazásai

Mérési elv Felbontás: • Kis nagyításnál: • Éles geometriai kontúr • A pixelméret korlátozza a felbontást 13 2013. 11. 26 Ipari CT és alkalmazásai

Mérési elv Ipari CT a Széchenyi István Egyetemen: • Makro, ill. mikro fókusz (450 k. V, 225 k. V) • Flat panel ill. Line Detector 14 2013. 11. 26 Ipari CT és alkalmazásai

Képalkotás CT technológiák jellemzői: Legyező sugár - Vonal detektor (LDA) Kúp sugár – Sík panel (FPD) • Kétszeres kollimáció - minimális szórás • forrás oldali kollimációs (téglalap alakú mező) • leginkább nagy pontosságú vizsgálatoknál • nagy pontosságú vizsgálatoknál legkedvezőbb • közepes és nagy alkatrészekhez (Energia> 320 k. V) • Kicsi és könnyű alkatrészek (Energy <320 k. V) • közepes és kis nagyításnál (fókuszpont) • Nagy nagyításnál • blokk alakú voxels -> felbontású z eltérhetnek x / y • Köbös voxel • Szkennelési idő: 3 D scan: 12 min • Szkennelési idő: szeletenként : 45 sec. 15 2013. 11. 26 Ipari CT és alkalmazásai

Képalkotás CT technológiák jellemzői: Legyező sugár Kúp sugár alkalmazás: • geometriai analízis nagy röntgen energiával • Anyagvizsgálati célokra (hiba felderítése) • Nagy pontosságú / éles élek • Gyors eredmény nagy felbontással • Magas jel átalakítás miatt detektor mérete nagy • kis és könnyű alkatrészek vizsgálatához (Scintilator elemek min. 5 mm hosszúak) • kevésbé alkalmas a térfogati vizsgálatra • Lassú 16 2013. 11. 26 Ipari CT és alkalmazásai

Képalkotás Különböző fókuszmérettel elérhető felbontás: n. F MF 17 2013. 11. 26 μF MF – 6 Me. V Felbontás – objektum méret Ipari CT és alkalmazásai

Képalkotás Műhibák: • • Objektum mozgásából adódó problémák Gyűrűs műhiba: hibás pixelek a detektoron Feldkamp műhiba: sugárnyalábbal párhuzamos határfelületek Abszorpciós árnyék (fémes műhiba): extrém különböző gyengülésű együtthatójú összeállításoknál, szórt sugárzás, parciális térfogathiba • Nyalábkeményedés (sugárkeményedés): sugárzás nem monokromatikus, hanem különböző energiájú Röntgen-sugárzások összességeként áll elő. Az anyagon áthaladva a kisebb energiájú Röntgen-fotonok nagyobb valószínűséggel nyelődnek el, így a detektorig már nem jutnak el. Gyűrűs műhiba 450 k. V - LDA 18 2013. 11. 26 225 k. V - FPD Ipari CT és alkalmazásai

Képalkotás Műhibák kiküszöbölése: • Megfelelő mérési technika (ha lehetséges) • Mechanikai szűrők: röntgensugár spektrumát lehet módosítani • folytonos spektrumból kiszűrjük azokat az alacsony energiás komponenseket, melyek az objektumban teljesen elnyelődve amúgy sem vesznek részt a képalkotásban, • folytonos spektrumot közelítsük a monokróm, azaz egy domináns energiával rendelkező spektrumhoz, ezáltal is csökkentve a sugárkeményedés által okozott műterméket • Szoftveres filterek Kalibráló panel 450 k. V 19 2013. 11. 26 6 Me. V Ipari CT és alkalmazásai Mechanikus filter

Képalkotás Műhibák kiküszöbölése: • Képfeldolgozó algoritmusok 20 2013. 11. 26 Ipari CT és alkalmazásai

Ipari CT alkalmazásai Határfelület: • Hisztogram alapú határfelület meghatározás • Subpixelek számítása 21 2013. 11. 26 Ipari CT és alkalmazásai

Ipari CT alkalmazásai Roncsolás mentes anyagvizsgálat: • Belső anyaghibák kimutatása 22 2013. 11. 26 Ipari CT és alkalmazásai

Ipari CT alkalmazásai Roncsolás mentes anyagvizsgálat: • Belső anyaghibák kimutatása: MSZ EN 16016, VW 50097 – VDG P 201 23 2013. 11. 26 Ipari CT és alkalmazásai

Ipari CT alkalmazásai Alakzatrekonstrukció: • Érintés mentesen, teljes geometriára kiterjedő alakzatrekonstrukció Belső struktúra analízis 24 2013. 11. 26 Ipari CT és alkalmazásai

Ipari CT alkalmazásai Alakzatrekonstrukció: • Szerkezet analízis, falvastagság mérés termosztát Törött fogaskerék 25 2013. 11. 26 falvastagság Ipari CT és alkalmazásai

Ipari CT alkalmazásai Alakzatrekonstrukció: • Szerkezet analízis, falvastagság mérés Visszamodellezés Szerelt egység illeszkedésének vizsgálata 26 2013. 11. 26 Elvárt – tényleges geometria összehasonlítása Ipari CT és alkalmazásai

Ipari CT alkalmazásai Alakzatrekonstrukció: • Szubperiosztális implantátum Rekonstrukció Porozitás 27 2013. 11. 26 Ipari CT és alkalmazásai

Ipari CT alkalmazásai Alakzatrekonstrukció: • Fogtechnikai alklmazás Gyors prototípusgyártás 28 2013. 11. 26 Ipari CT és alkalmazásai

Összegzés CT: • • Hagyományos ipari röntgen: Teljes 3 D képalkotás Hiba méret és koordináta CAD modell alkotás Bármilyen külső v. belső méret megmérhető • A berendezés ára magas • A felvétel ideje több óra is lehet • Csak laboratóriumi vizsgálatra alkalmas 29 2013. 11. 26 • Egy vetítési irányból 2 D kép • Hiba méretek vetületben láthatók • Csak vetített kép látható • Méretek korlátozottan láthatók, becsülhetők • A berendezés ára elfogadható • Gyors felvétel készítés • Helyszíni vizsgálat terjedelmes szerkezeteken is lehetséges Ipari CT és alkalmazásai
