INSTALACIÓN Y CONFIGURACIÓN DE SISTEMAS DE RF Y MICROONDAS Fernando Angulo

OBJETIVOS • Familiarización a los conceptos básicos de los sistemas de RF y Microondas. • Conocer e identificar los componentes de un sistema de transmisión electrónica. • Conocer e identificar los fenómenos inherentes a la propagación de ondas de radio.

BIBLIOGRAFÍA

BIBLIOGRAFÍA

COMPONENTES DE UN SISTEMA DE COMUNICACIONES ELECTRÓNICAS

REDES DE TELECOMUNICACIONES • conjunto de medios técnicos instalados, operados, organizados y administrados con la finalidad de facilitar a los usuarios distintos servicios de telecomunicación.

CANAL DE COMUNICACIÓN • Se denomina canal de comunicación al recorrido físico que es necesario establecer para que una señal eléctrica, óptica o electroóptica, que contiene la información a transmitir, se pueda desplazar entre dos puntos.

ONDAS • Una onda es una perturbación que avanza o que se propaga en un medio material o incluso en el vacío. • Cuando estas ondas necesitan de un medio material, se llaman ondas mecánicas o audio frecuencias AF. Las únicas ondas que pueden propagarse en el vacío son las ondas electromagnéticas o radio frecuencia RF.

PARAMETROS DE LAS ONDAS

PARAMETROS DE LAS ONDAS

CARACTERÍSTICAS DE LAS ONDAS • El periodo (T) es la duración o unidad de tiempo que tarda cada ciclo en repetirse. • Frecuencia (f) numero de ciclos que se producen en un segundo, se mide en hertz (Hz). • Longitud de onda (λ) es la distancia que existe entre dos puntos de la onda con las mismas características de amplitud y fase.

ONDAS ELECTROMAGNÉTICAS O RF • No necesitan un medio material para propagarse. • Las O. E. M. son soporte de las telecomunicaciones, estas se desplazan a la velocidad de la luz 300000 Km/s o 3 x 108 m/s.

SEÑALES AUDIO FRECUENCIA AF • Las frecuencias de las ondas acústicas audibles que componen la señal de AF (voces, música y sonidos en general), son muchísimo menores que las RF, estas estan comprendidas entre los 20 Hz y 20 k. Hz.

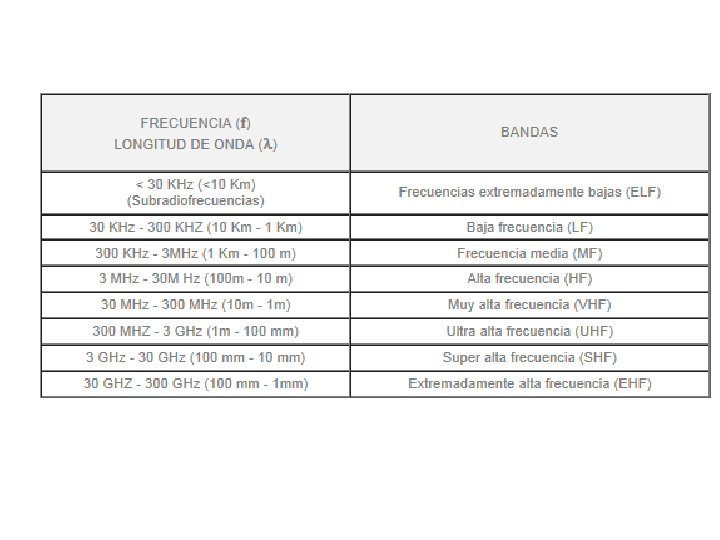

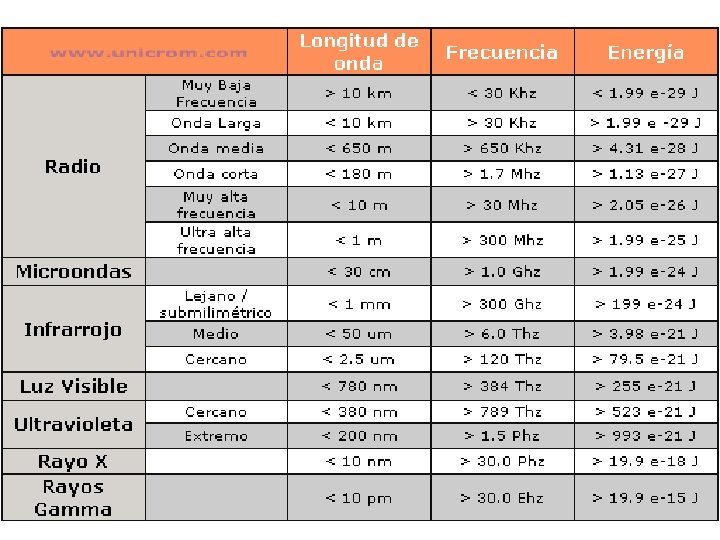

ESPECTRO ELECTROMAGNÉTICO • Es un conjunto de ondas que van desde las ondas de menor frecuencia hasta las de mayor frecuencia como los rayos Gamma.

FENÓMENOS INHERENTES A LA TRANSMISIÓN • ATENUACIÓN, pérdida progresiva de la potencia de la señal conforme a la distancia, el tiempo, la frecuencia y la temperatura. • DISTORSIÓN es la deformación de la señal a causa de elementos del sistema de comunicación. • RUIDO. Señal no deseada que causa interferencia en la comunicación, esta es causada por diferentes fenómenos.

CARACTERÍSTICAS ÓPTICAS OEM • Reflexión - cambio de dirección d e la onda de golpear una superficie reflexiva • Refracción- cambio de dirección de la onda d e incorporar un nuevo medio • Difracción – característica de una onda para rodear o bordear un obstáculo.

MODULACIÓN • La modulación es una técnica para adecuar señales de baja frecuencia AF para que puedan ser transmitidas a gran distancia de forma eficaz (reduciendo el tamaño de las antenas y permitiendo la transmisión simultanea de información sobre frecuencias diferentes. • Esto se logra montando la señal de AF sobre una de RF.

MODULACIÓN • la Onda de Radio es una onda portadora de RF modulada por la señal de AF, y esta información se puede transportar modulando la amplitud A o modulando la frecuencia f de la onda portadora: •

TIPOS DE MODULACIÓN • Amplitud Modulada AM, donde la onda de radio tiene la frecuencia de la RF constante, y su amplitud A(t) está modulada en el tiempo t por la AF. • Frecuencia Modulada FM, donde la portadora tiene amplitud A constante y frecuencia f(t) modulada por la AF. • Fase Modulada PM, donde el parámetro de la portadora que varia, como su nombre lo indica es la fase. La modulación en frecuencia y la modulación en fase son denominadas modulaciones angulares.

TRANSMISOR AM

MODULACION EN FM

MODULACIÓN

MODULACIÓN • Modulación incorporación de la señal de AF a la onda portadora de RF • Demodulación proceso de extracción de la AF.

SEÑALES ANÁLOGAS Y DIGITALES • Señales analógicas son aquellas que pueden ser representadas por funciones que toman un número infinito de valores en cualquier intervalo considerado (señal continua) mientras que las digitales se representan con funciones que toman un número finito de valores (señal discreta).
