INGENIERIA MECANICA DE FLUIDOS I CAPITULO 1 INTRODUCCION

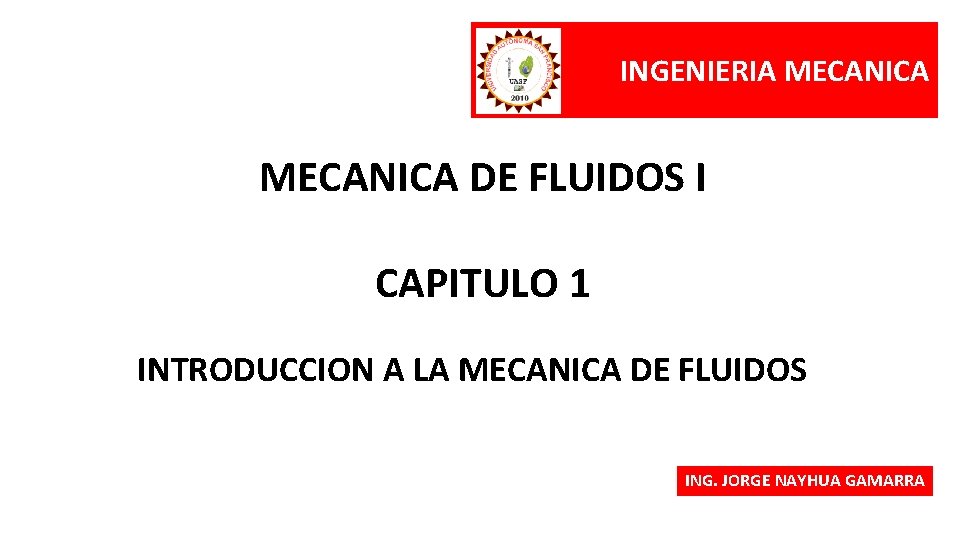

INGENIERIA MECANICA DE FLUIDOS I CAPITULO 1 INTRODUCCION A LA MECANICA DE FLUIDOS ING. JORGE NAYHUA GAMARRA

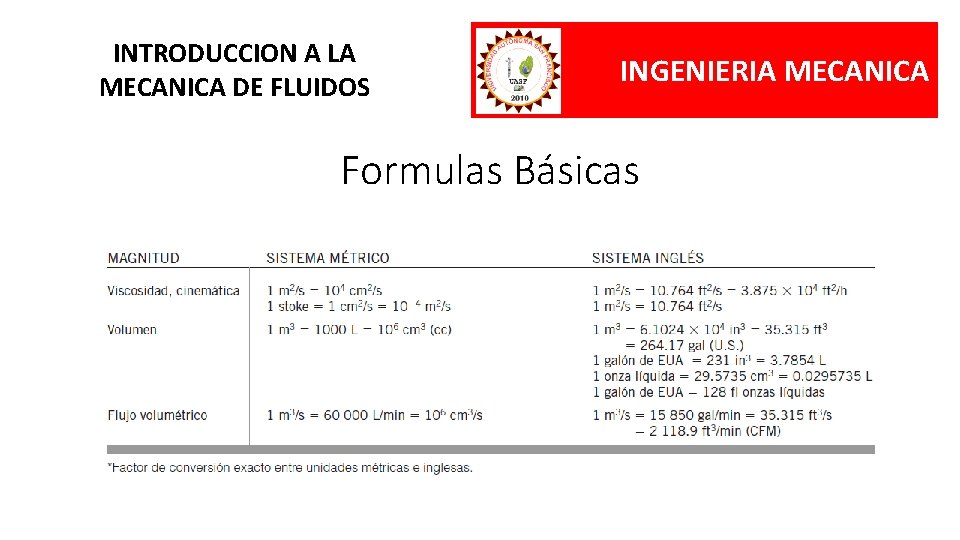

INTRODUCCION A LA MECANICA DE FLUIDOS INGENIERIA MECANICA Formulas Básicas

INTRODUCCION A LA MECANICA DE FLUIDOS INGENIERIA MECANICA

INTRODUCCION A LA MECANICA DE FLUIDOS INGENIERIA MECANICA

INTRODUCCION A LA MECANICA DE FLUIDOS INGENIERIA MECANICA

INTRODUCCION A LA MECANICA DE FLUIDOS INGENIERIA MECANICA Introducción La mecánica es la ciencia física más antigua que trata tanto de los cuerpos en reposo así como de aquellos en movimiento bajo la influencia de fuerzas. La rama de la mecánica que trata los cuerpos en reposo se llama estática, y la que trata de los cuerpos en movimiento se llama dinámica.

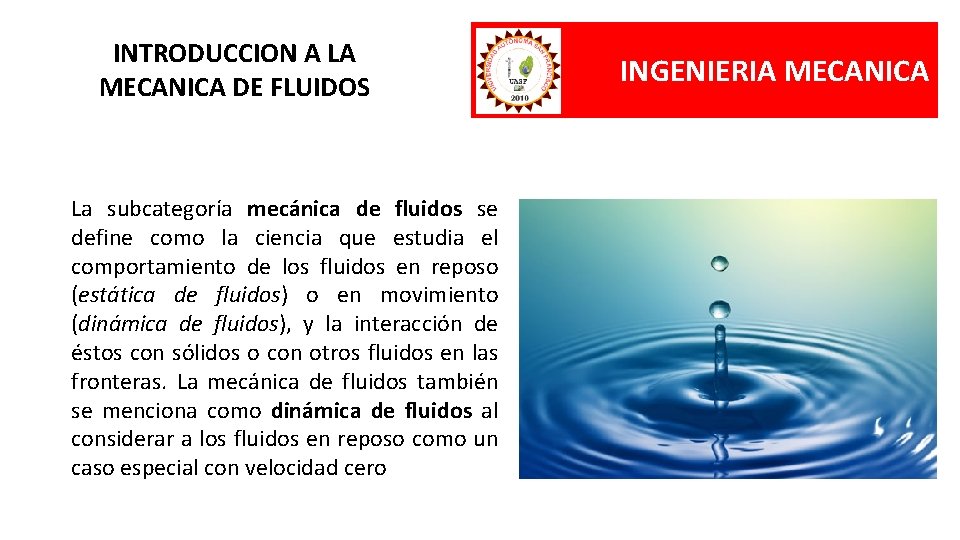

INTRODUCCION A LA MECANICA DE FLUIDOS La subcategoría mecánica de fluidos se define como la ciencia que estudia el comportamiento de los fluidos en reposo (estática de fluidos) o en movimiento (dinámica de fluidos), y la interacción de éstos con sólidos o con otros fluidos en las fronteras. La mecánica de fluidos también se menciona como dinámica de fluidos al considerar a los fluidos en reposo como un caso especial con velocidad cero INGENIERIA MECANICA

INTRODUCCION A LA MECANICA DE FLUIDOS INGENIERIA MECANICA ¿Qué es un fluido? Una sustancia en la fase líquida o en la gaseosa se conoce como fluido. La diferencia entre un sólido y un fluido se hace con base en la capacidad de la sustancia para oponer resistencia a un esfuerzo cortante (o tangencial) aplicado que tiende a cambiar su forma. Un sólido puede oponer resistencia a un esfuerzo cortante aplicado por medio de la deformación, en tanto que un fluido se deforma de manera continua bajo la influencia del esfuerzo cortante, sin importar lo pequeño que sea. En los sólidos, el esfuerzo es proporcional a la deformación, pero en los fluidos el esfuerzo es proporcional a la razón de deformación. F= t. A, t es el esfuerzo cortante A es el área

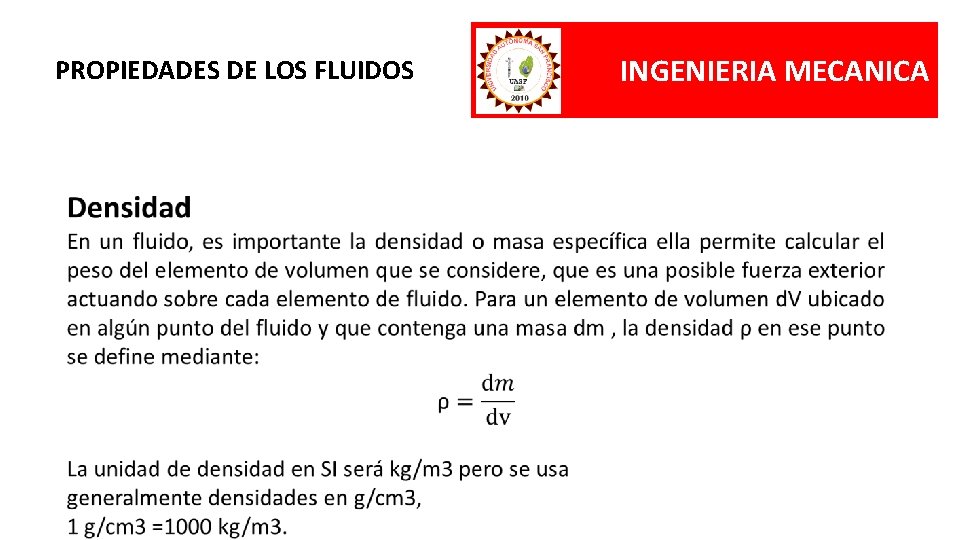

PROPIEDADES DE LOS FLUIDOS INGENIERIA MECANICA

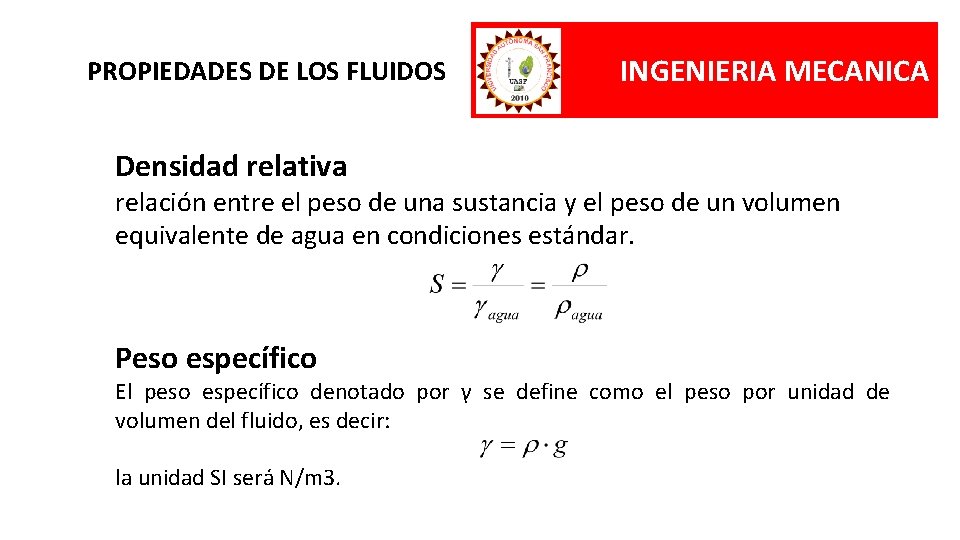

PROPIEDADES DE LOS FLUIDOS INGENIERIA MECANICA Densidad relativa relación entre el peso de una sustancia y el peso de un volumen equivalente de agua en condiciones estándar. Peso específico El peso específico denotado por γ se define como el peso por unidad de volumen del fluido, es decir: la unidad SI será N/m 3.

PROPIEDADES DE LOS FLUIDOS INGENIERIA MECANICA Volumen específico Se denomina volumen específico al volumen ocupado por la unidad de masa. Para un fluido homogéneo se define como v = V/m = 1/ρ Ejemplo 1. Suponga que usted es capaz de llevar un peso de 400 N. ¿Cuál sería el tamaño del cubo hecho de oro que podría usted llevar? La densidad del oro es 19300 kg/m 3.

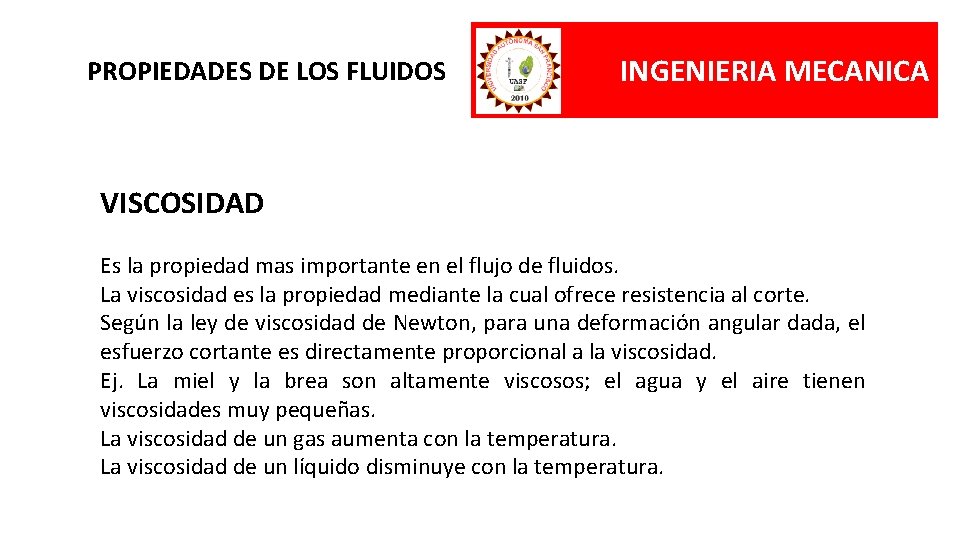

PROPIEDADES DE LOS FLUIDOS INGENIERIA MECANICA VISCOSIDAD Es la propiedad mas importante en el flujo de fluidos. La viscosidad es la propiedad mediante la cual ofrece resistencia al corte. Según la ley de viscosidad de Newton, para una deformación angular dada, el esfuerzo cortante es directamente proporcional a la viscosidad. Ej. La miel y la brea son altamente viscosos; el agua y el aire tienen viscosidades muy pequeñas. La viscosidad de un gas aumenta con la temperatura. La viscosidad de un líquido disminuye con la temperatura.

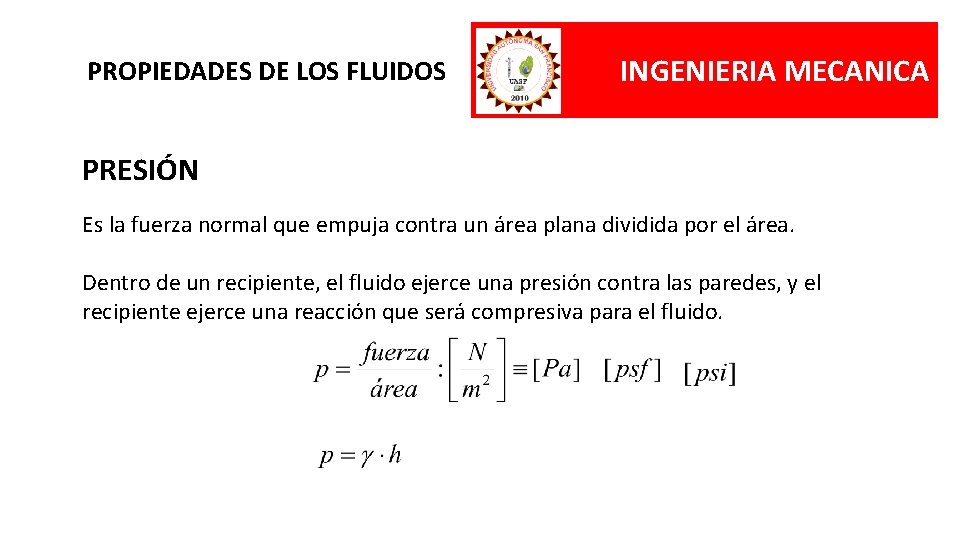

PROPIEDADES DE LOS FLUIDOS INGENIERIA MECANICA PRESIÓN Es la fuerza normal que empuja contra un área plana dividida por el área. Dentro de un recipiente, el fluido ejerce una presión contra las paredes, y el recipiente ejerce una reacción que será compresiva para el fluido.

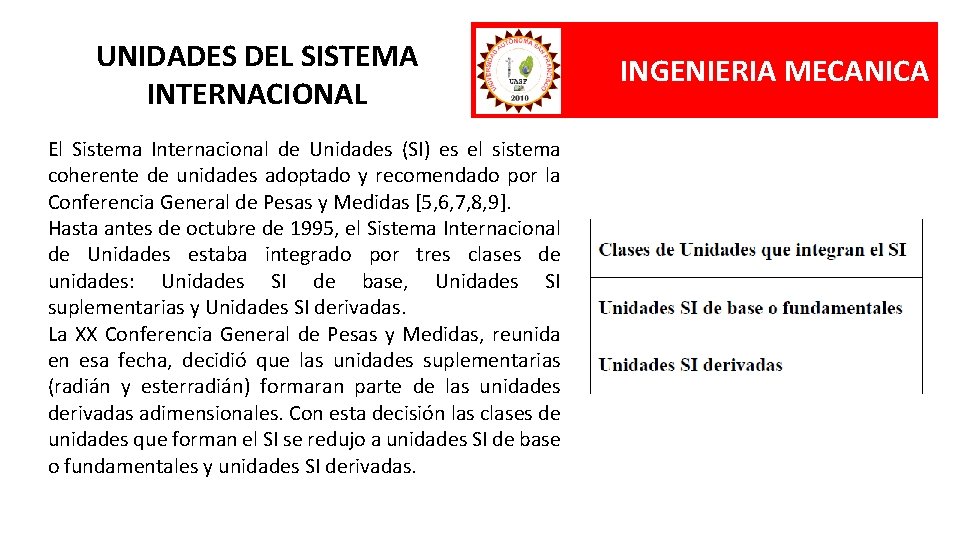

UNIDADES DEL SISTEMA INTERNACIONAL El Sistema Internacional de Unidades (SI) es el sistema coherente de unidades adoptado y recomendado por la Conferencia General de Pesas y Medidas [5, 6, 7, 8, 9]. Hasta antes de octubre de 1995, el Sistema Internacional de Unidades estaba integrado por tres clases de unidades: Unidades SI de base, Unidades SI suplementarias y Unidades SI derivadas. La XX Conferencia General de Pesas y Medidas, reunida en esa fecha, decidió que las unidades suplementarias (radián y esterradián) formaran parte de las unidades derivadas adimensionales. Con esta decisión las clases de unidades que forman el SI se redujo a unidades SI de base o fundamentales y unidades SI derivadas. INGENIERIA MECANICA

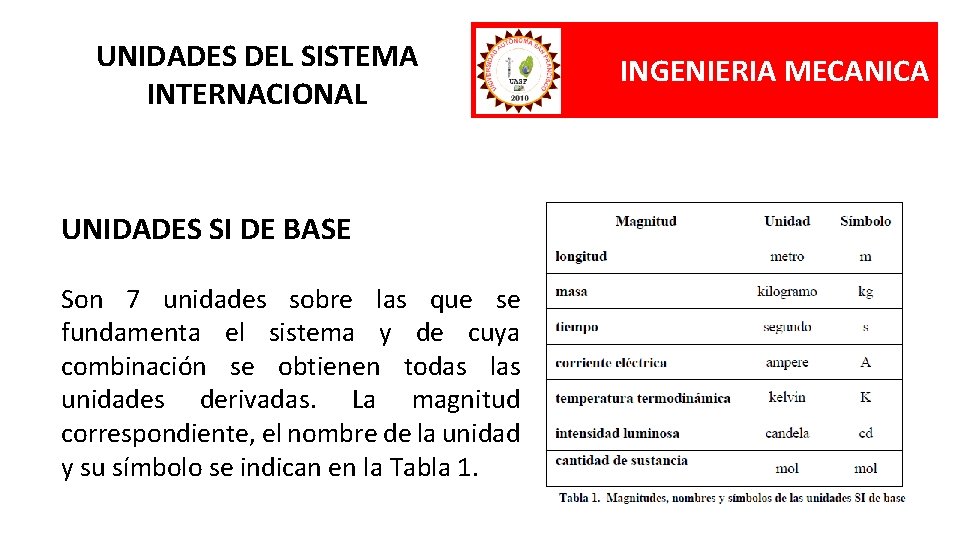

UNIDADES DEL SISTEMA INTERNACIONAL UNIDADES SI DE BASE Son 7 unidades sobre las que se fundamenta el sistema y de cuya combinación se obtienen todas las unidades derivadas. La magnitud correspondiente, el nombre de la unidad y su símbolo se indican en la Tabla 1. INGENIERIA MECANICA

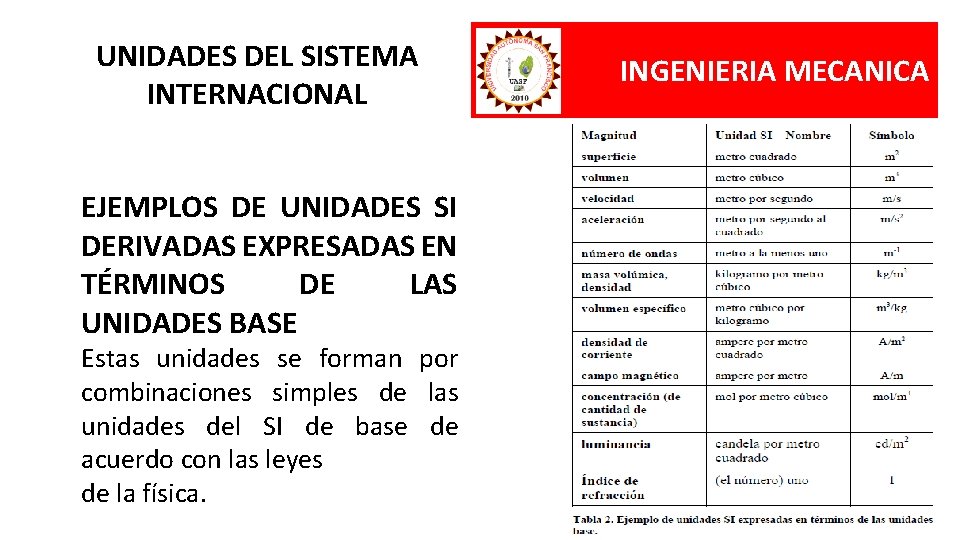

UNIDADES DEL SISTEMA INTERNACIONAL EJEMPLOS DE UNIDADES SI DERIVADAS EXPRESADAS EN TÉRMINOS DE LAS UNIDADES BASE Estas unidades se forman por combinaciones simples de las unidades del SI de base de acuerdo con las leyes de la física. INGENIERIA MECANICA

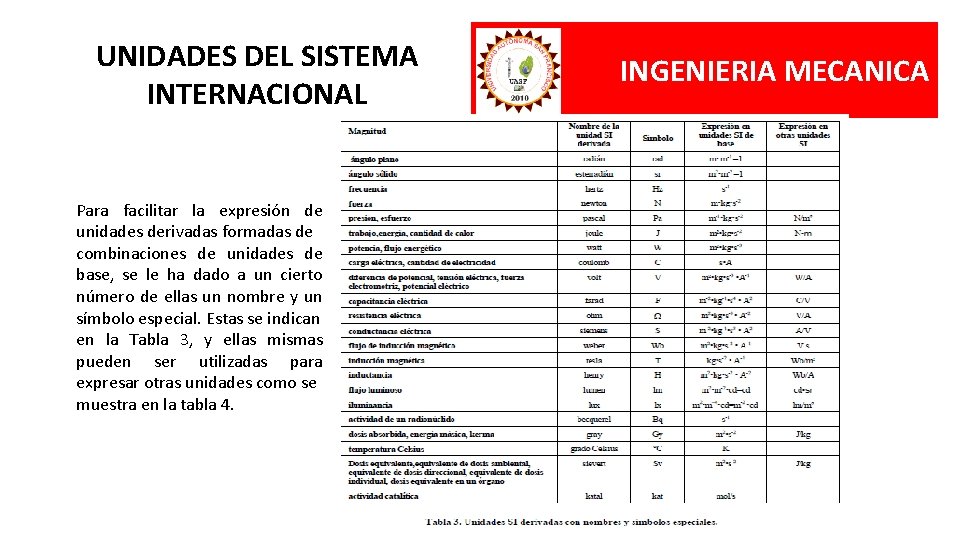

UNIDADES DEL SISTEMA INTERNACIONAL Para facilitar la expresión de unidades derivadas formadas de combinaciones de unidades de base, se le ha dado a un cierto número de ellas un nombre y un símbolo especial. Estas se indican en la Tabla 3, y ellas mismas pueden ser utilizadas para expresar otras unidades como se muestra en la tabla 4. INGENIERIA MECANICA

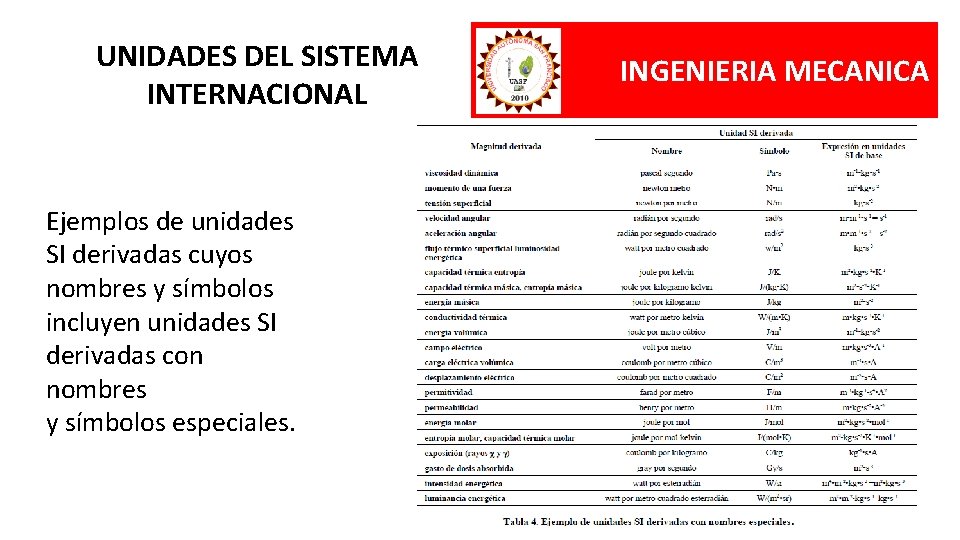

UNIDADES DEL SISTEMA INTERNACIONAL Ejemplos de unidades SI derivadas cuyos nombres y símbolos incluyen unidades SI derivadas con nombres y símbolos especiales. INGENIERIA MECANICA

UNIDADES DEL SISTEMA INTERNACIONAL INGENIERIA MECANICA

UNIDADES DEL SISTEMA INTERNACIONAL INGENIERIA MECANICA

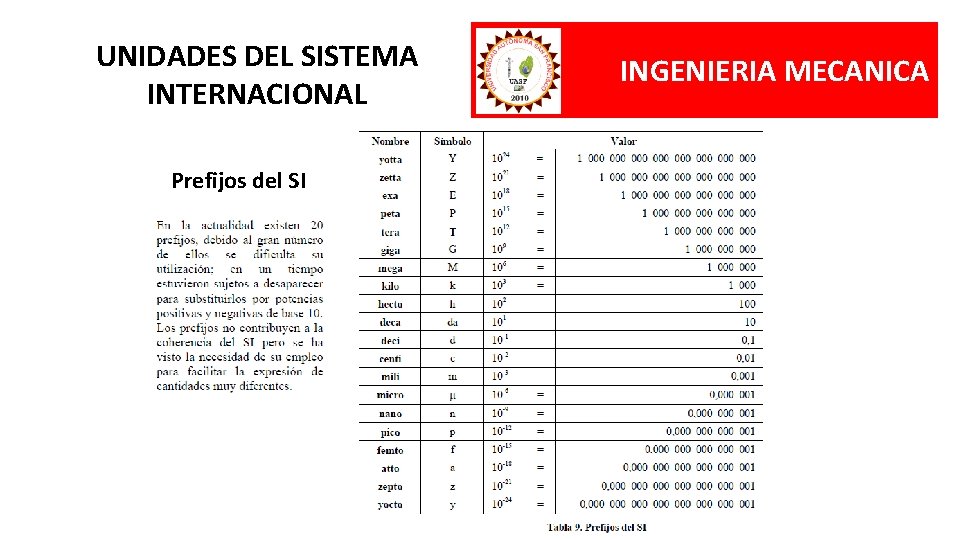

UNIDADES DEL SISTEMA INTERNACIONAL Prefijos del SI INGENIERIA MECANICA

UNIDADES DEL SISTEMA INTERNACIONAL INGENIERIA MECANICA

UNIDADES DEL SISTEMA INTERNACIONAL INGENIERIA MECANICA

UNIDADES DEL SISTEMA INTERNACIONAL INGENIERIA MECANICA

UNIDADES DEL SISTEMA INTERNACIONAL INGENIERIA MECANICA
