FÍSICA Aulas de Potencial Elétrico 1 Definição 2 Energia potencial elétrica 3 Relações matemáticas 4 Legenda 5 Gráfico do potencial elétrico 6 Potencial criado por várias partículas 7 Diferença de potencial (ddp) 8 Superfície equipotencial (1) 9 Superfície equipotencial (2) 10 Superfície equipotencial (3) 11 Trabalho da força elétrica (1) 12 Trabalho da força elétrica (2) 13 Propriedades do campo elétrico (1) 14 Propriedades do campo elétrico (2) 15 Potencial de um condutor esférico

DEFINIÇÃO O potencial elétrico é uma grandeza escalar, que mede a energia potencial elétrica existente em um sistema, por unidade de carga de prova. A energia potencial eletrostática (Ep) e o potencial elétrico (V) são grandezas escalares algébricas, podendo ser positivos, negativos unidade ou nulos. A (V), sendo 1 V = 1 J/C.

ENERGIA POTENCIAL ELÉTRICA

RELAÇÕES MATEMÁTICAS O potencial elétrico é uma propriedade do campo elétrico. Cada um de seus pontos apresenta um valor de potencial que não depende da presença de um corpo carregado.

LEGENDA

GRÁFICO DO POTENCIAL ELÉTRICO O gráfico representativo do potencial em função da distância à carga geradora é denominada hipérbole equilátera e o nível zero do potencial criado por uma carga puntiforme está no “infinito”.

POTENCIAL CRIADO POR DUAS OU MAIS PARTÍCULAS ELETRIZADAS, O potencial resultante é dado pela soma algébrica dos potencias criados individualmente pelas cargas.

DIFERENÇA DE POTENCIAL (D. D. P, ) A diferença de potencial elétrico (U) entre dois pontos A e B é dada por:

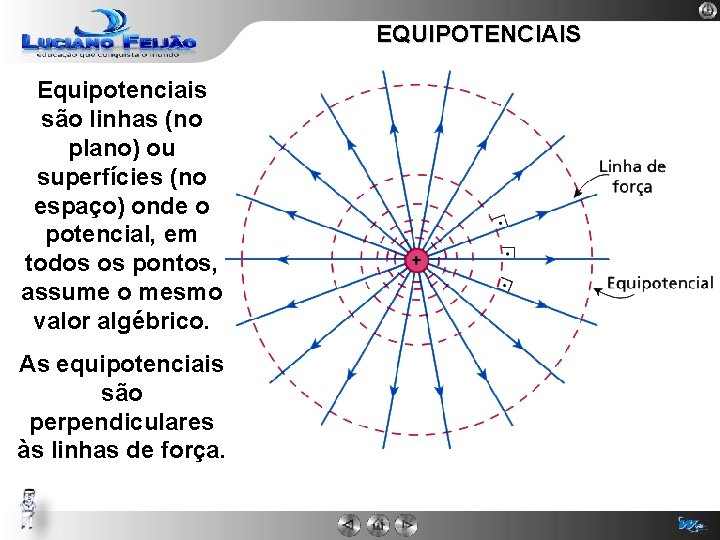

EQUIPOTENCIAIS Equipotenciais são linhas (no plano) ou superfícies (no espaço) onde o potencial, em todos os pontos, assume o mesmo valor algébrico. As equipotenciais são perpendiculares às linhas de força.

EQUIPOTENCIAIS Equipotenciais são linhas (no plano) ou superfícies (no espaço) onde o potencial, em todos os pontos, assume o mesmo valor algébrico. As equipotenciais são perpendiculares às linhas de força.

EQUIPOTENCIAIS Equipotenciais são linhas (no plano) ou superfícies (no espaço) onde o potencial, em todos os pontos, assume o mesmo valor algébrico. As equipotenciais são perpendiculares às linhas de força.

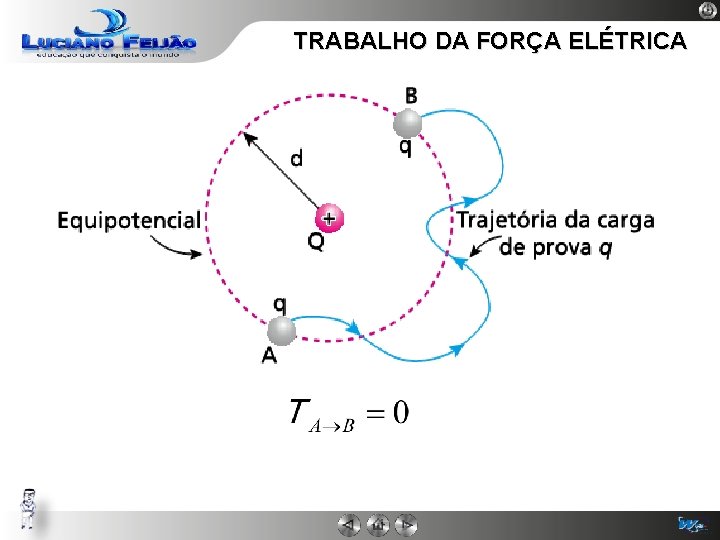

TRABALHO DA FORÇA ELÉTRICA O trabalho realizado pela força elétrica sobre uma partícula eletrizada com carga q, quando esta se desloca do ponto A para o ponto B desse campo, não depende da trajetória seguida por ela, pois a força elétrica é conservativa.

TRABALHO DA FORÇA ELÉTRICA

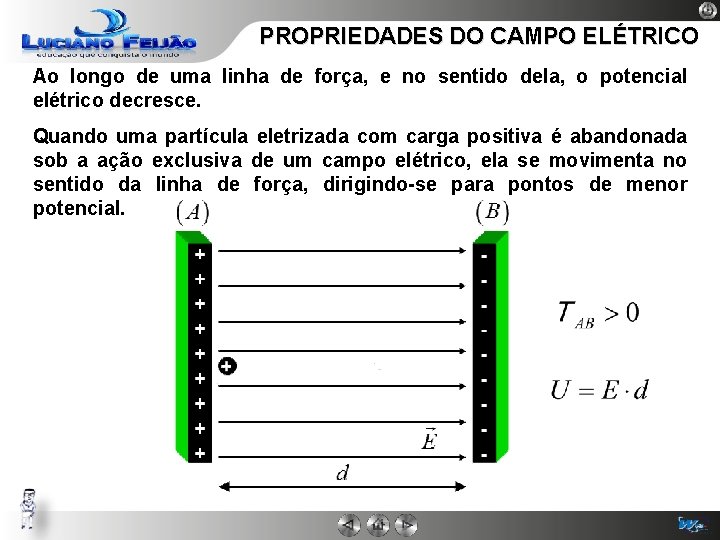

PROPRIEDADES DO CAMPO ELÉTRICO Ao longo de uma linha de força, e no sentido dela, o potencial elétrico decresce. Quando uma partícula eletrizada com carga positiva é abandonada sob a ação exclusiva de um campo elétrico, ela se movimenta no sentido da linha de força, dirigindo-se para pontos de menor potencial.

PROPRIEDADES DO CAMPO ELÉTRICO Quando uma partícula eletrizada com carga negativa é abandonada sob a ação exclusiva de um campo elétrico, ela se movimenta no sentido oposto da linha de força, dirigindo-se para pontos de maior potencial.

POTENCIAL ELÉTRICO EM UM CONDUTOR ESFÉRICO A diferença de potencial (ddp) entre dois pontos quaisquer de um condutor em equilíbrio eletrostático é sempre nula.
