ESTATSTICA AULA 04 Atividades Adaptado Pelo Professor Wildson

ESTATÍSTICA AULA 04 Atividades Adaptado Pelo Professor: Wildson Cruz

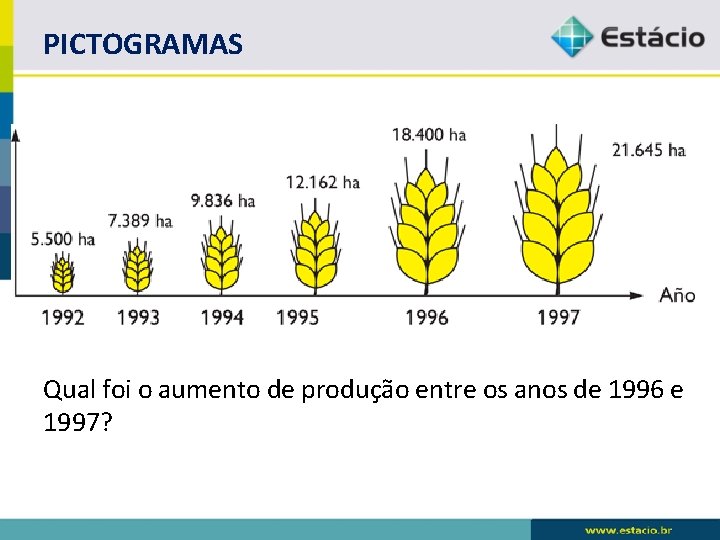

PICTOGRAMAS Qual foi o aumento de produção entre os anos de 1996 e 1997?

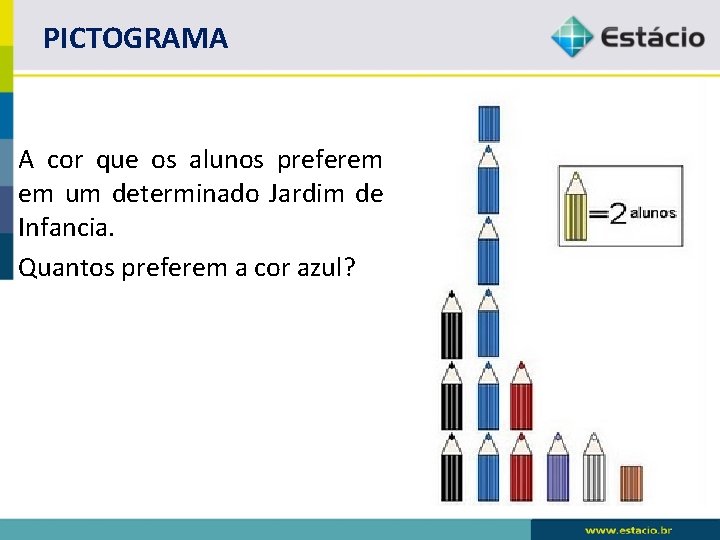

PICTOGRAMA A cor que os alunos preferem em um determinado Jardim de Infancia. Quantos preferem a cor azul?

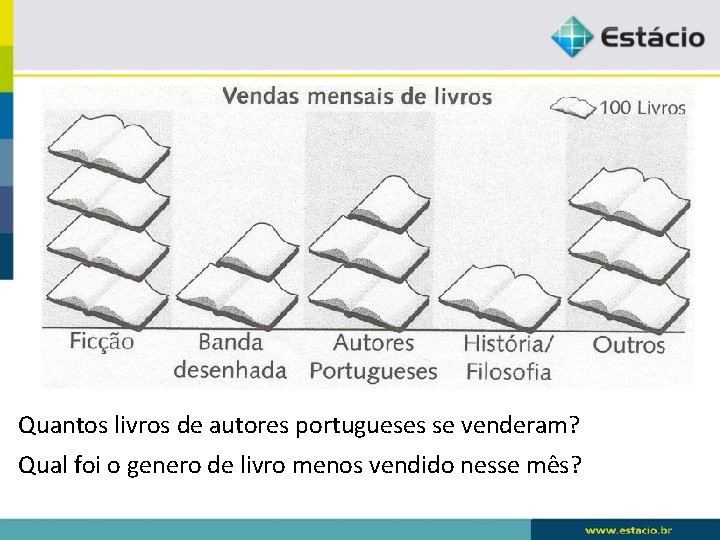

Quantos livros de autores portugueses se venderam? Qual foi o genero de livro menos vendido nesse mês?

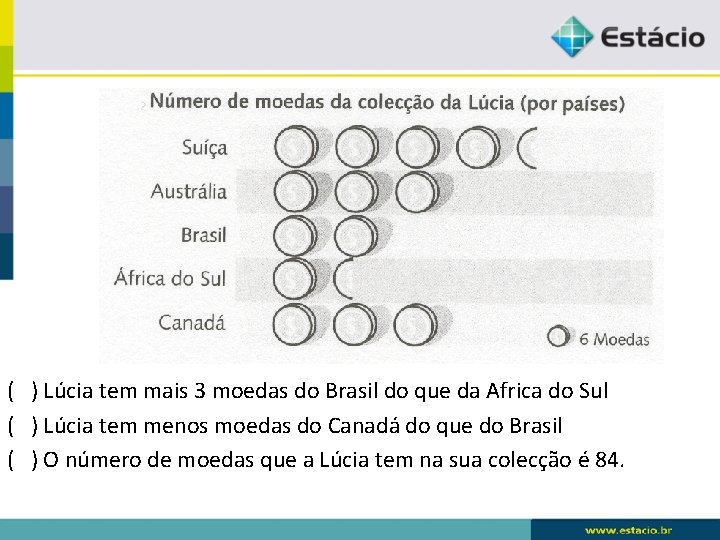

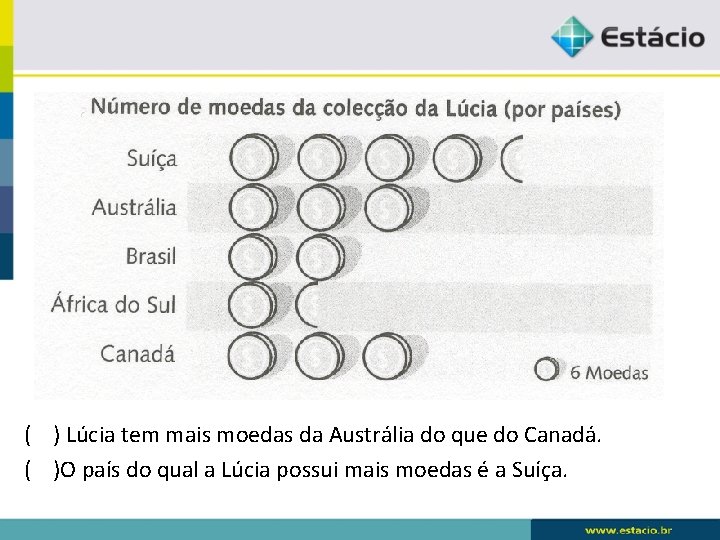

( ) Lúcia tem mais moedas da Austrália do que do Canadá. ( )O país do qual a Lúcia possui mais moedas é a Suíça.

( ) Lúcia tem mais 3 moedas do Brasil do que da Africa do Sul ( ) Lúcia tem menos moedas do Canadá do que do Brasil ( ) O número de moedas que a Lúcia tem na sua colecção é 84.

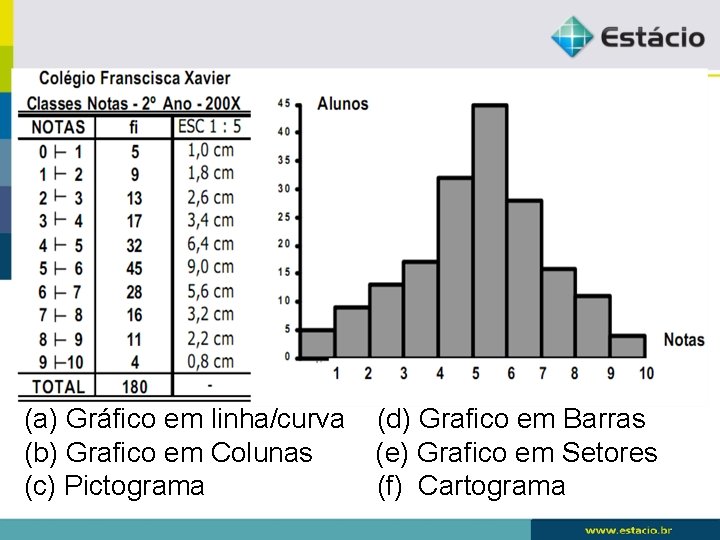

(a) Gráfico em linha/curva (b) Grafico em Colunas (c) Pictograma (d) Grafico em Barras (e) Grafico em Setores (f) Cartograma

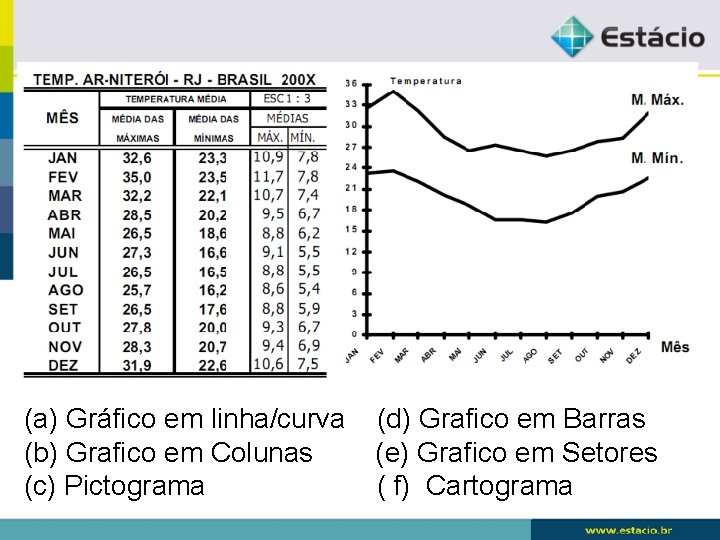

(a) Gráfico em linha/curva (b) Grafico em Colunas (c) Pictograma (d) Grafico em Barras (e) Grafico em Setores (f) Cartograma

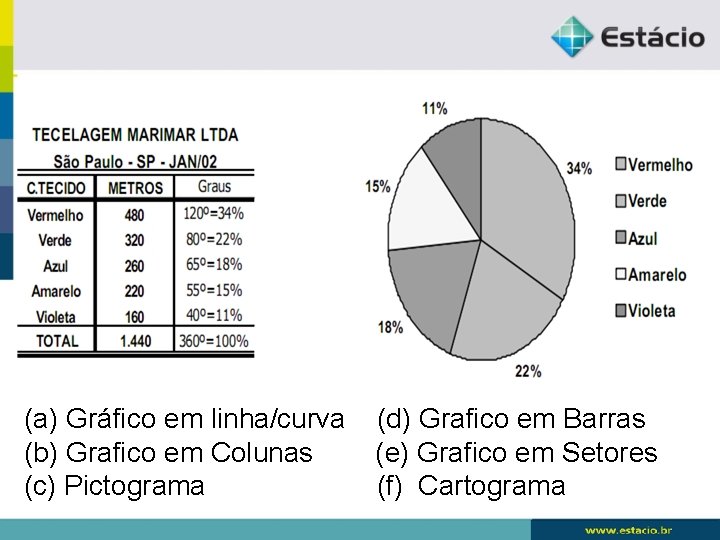

(a) Gráfico em linha/curva (b) Grafico em Colunas (c) Pictograma (d) Grafico em Barras (e) Grafico em Setores ( f) Cartograma

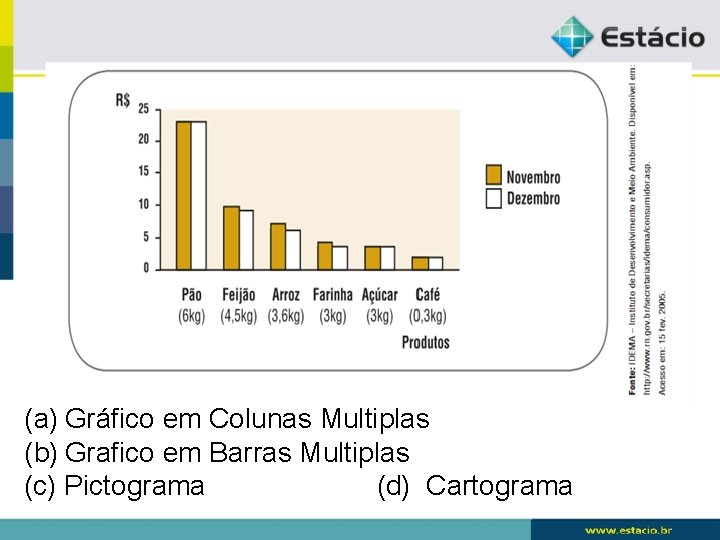

(a) Gráfico em Colunas Multiplas (b) Grafico em Barras Multiplas (c) Pictograma (d) Cartograma

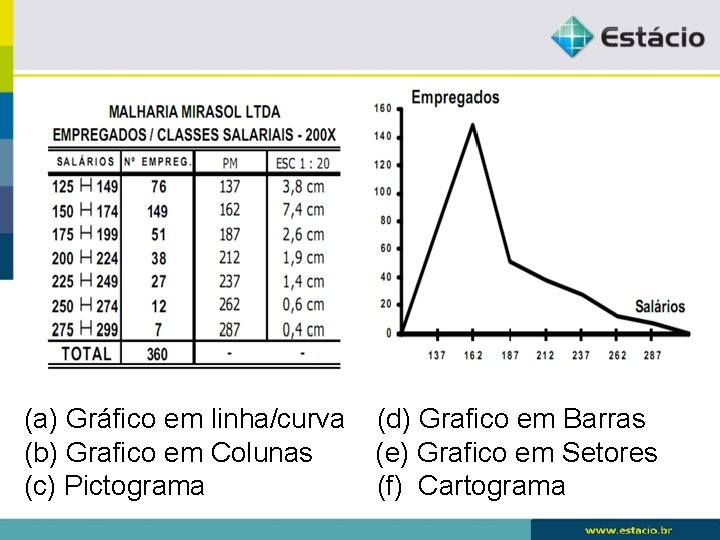

(a) Gráfico em linha/curva (b) Grafico em Colunas (c) Pictograma (d) Grafico em Barras (e) Grafico em Setores (f) Cartograma

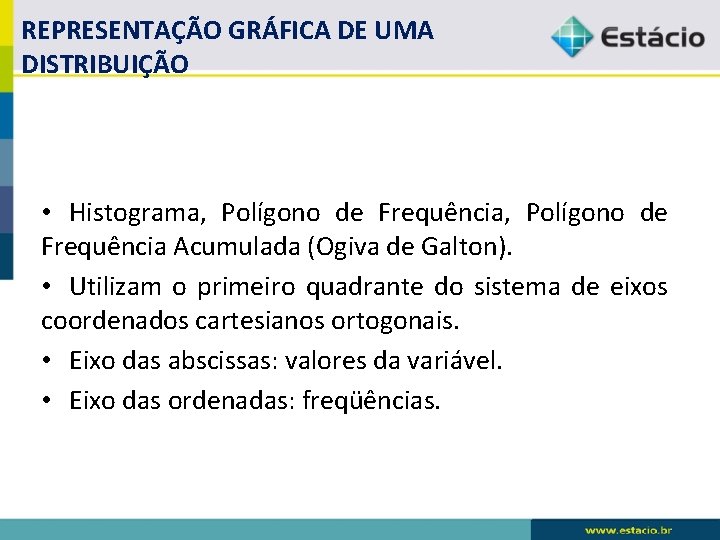

REPRESENTAÇÃO GRÁFICA DE UMA DISTRIBUIÇÃO • Histograma, Polígono de Frequência Acumulada (Ogiva de Galton). • Utilizam o primeiro quadrante do sistema de eixos coordenados cartesianos ortogonais. • Eixo das abscissas: valores da variável. • Eixo das ordenadas: freqüências.

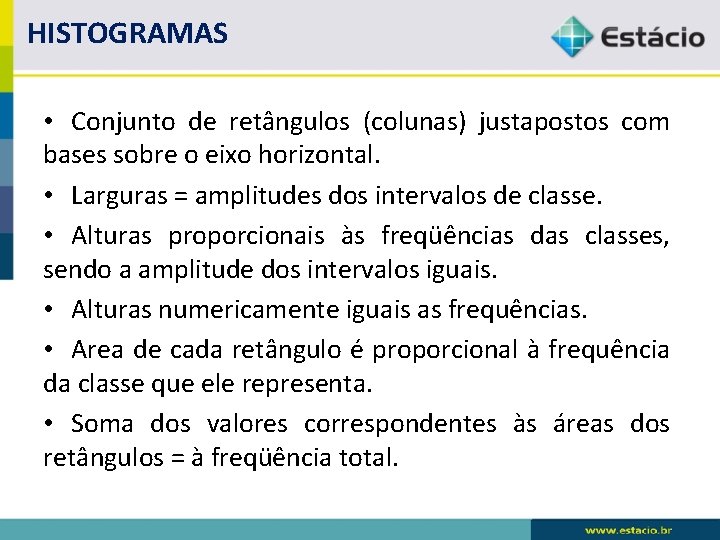

HISTOGRAMAS • Conjunto de retângulos (colunas) justapostos com bases sobre o eixo horizontal. • Larguras = amplitudes dos intervalos de classe. • Alturas proporcionais às freqüências das classes, sendo a amplitude dos intervalos iguais. • Alturas numericamente iguais as frequências. • Area de cada retângulo é proporcional à frequência da classe que ele representa. • Soma dos valores correspondentes às áreas dos retângulos = à freqüência total.

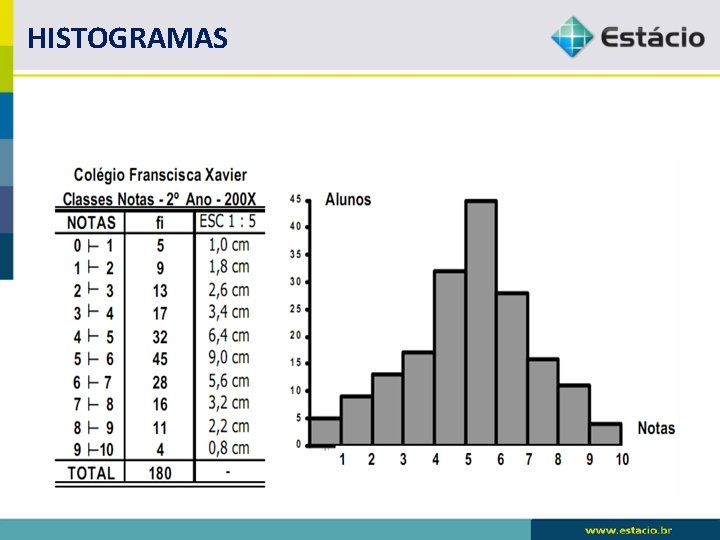

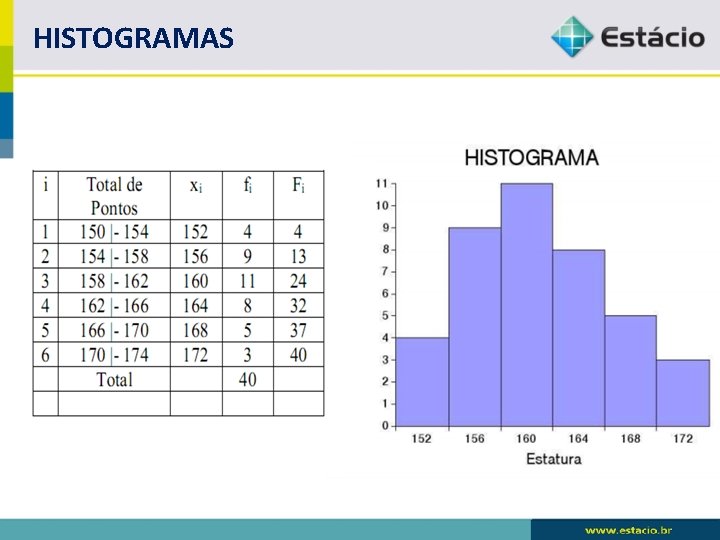

HISTOGRAMAS

HISTOGRAMAS

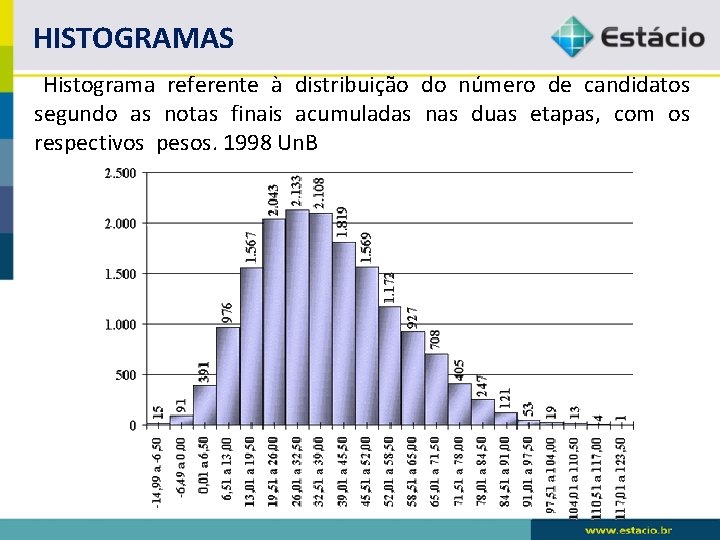

HISTOGRAMAS Histograma referente à distribuição do número de candidatos segundo as notas finais acumuladas nas duas etapas, com os respectivos pesos. 1998 Un. B

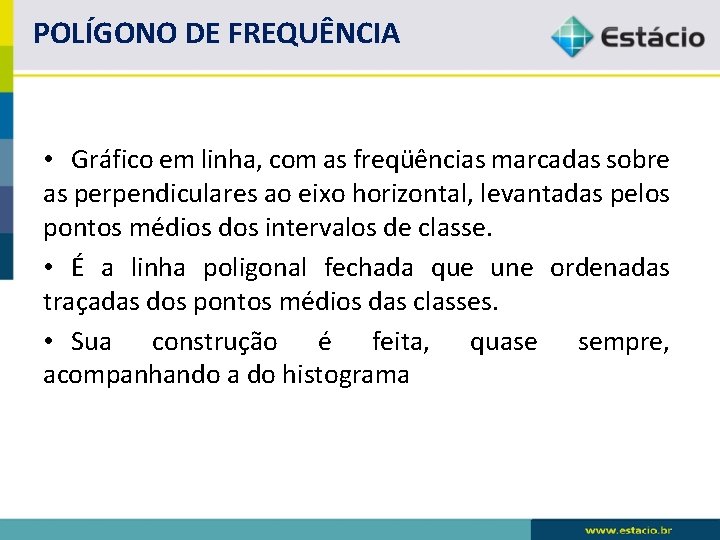

POLÍGONO DE FREQUÊNCIA • Gráfico em linha, com as freqüências marcadas sobre as perpendiculares ao eixo horizontal, levantadas pelos pontos médios dos intervalos de classe. • É a linha poligonal fechada que une ordenadas traçadas dos pontos médios das classes. • Sua construção é feita, quase sempre, acompanhando a do histograma

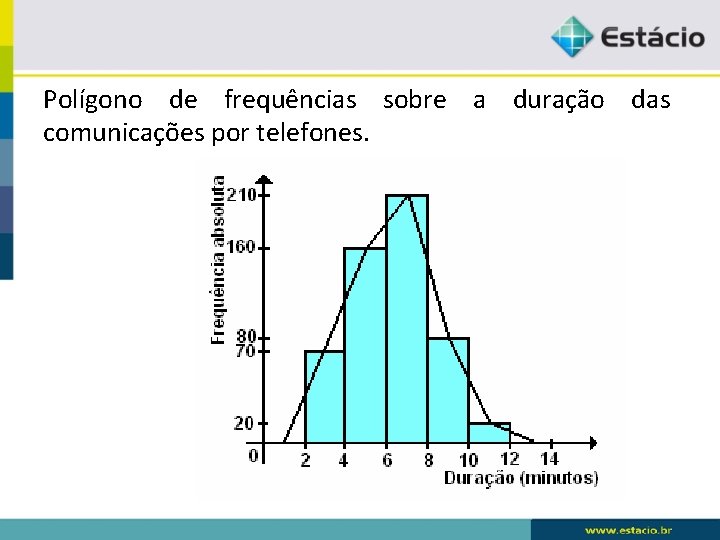

Polígono de frequências sobre a duração das comunicações por telefones.

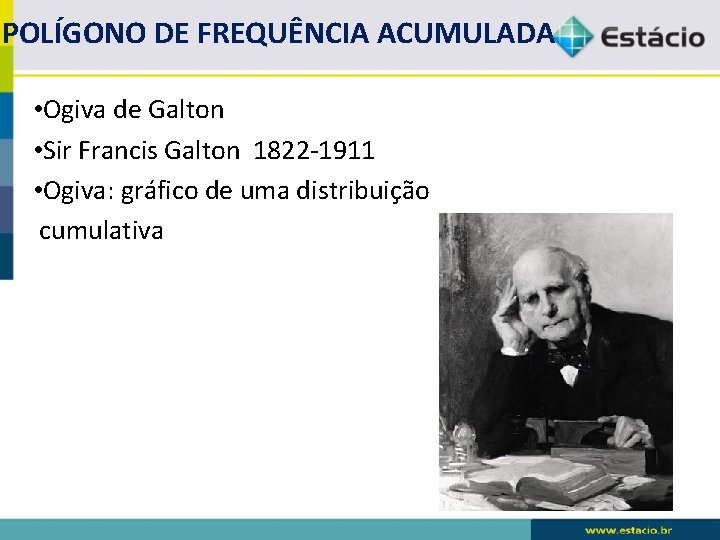

POLÍGONO DE FREQUÊNCIA ACUMULADA • Ogiva de Galton • Sir Francis Galton 1822 -1911 • Ogiva: gráfico de uma distribuição cumulativa

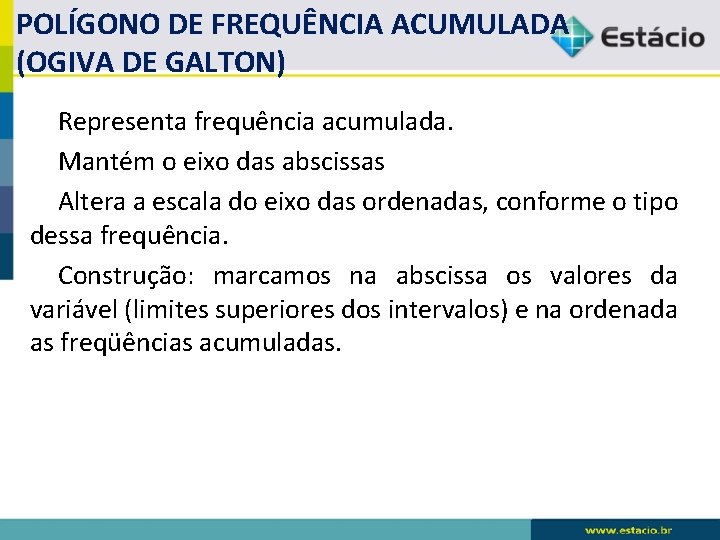

POLÍGONO DE FREQUÊNCIA ACUMULADA (OGIVA DE GALTON) Representa frequência acumulada. Mantém o eixo das abscissas Altera a escala do eixo das ordenadas, conforme o tipo dessa frequência. Construção: marcamos na abscissa os valores da variável (limites superiores dos intervalos) e na ordenada as freqüências acumuladas.

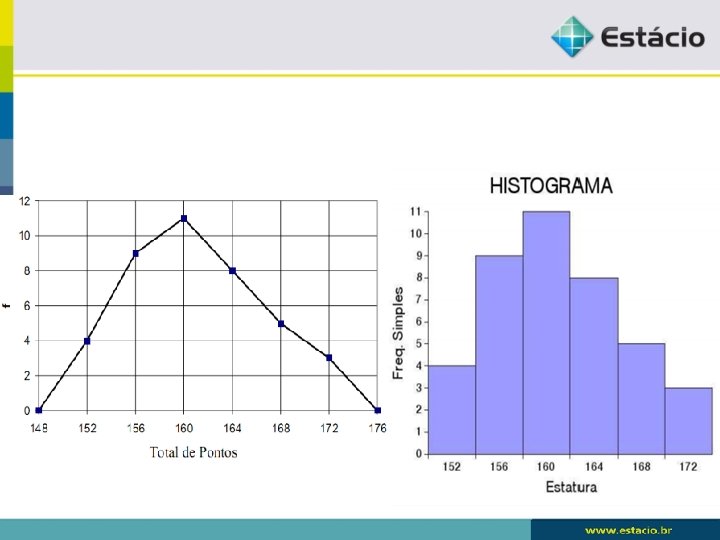

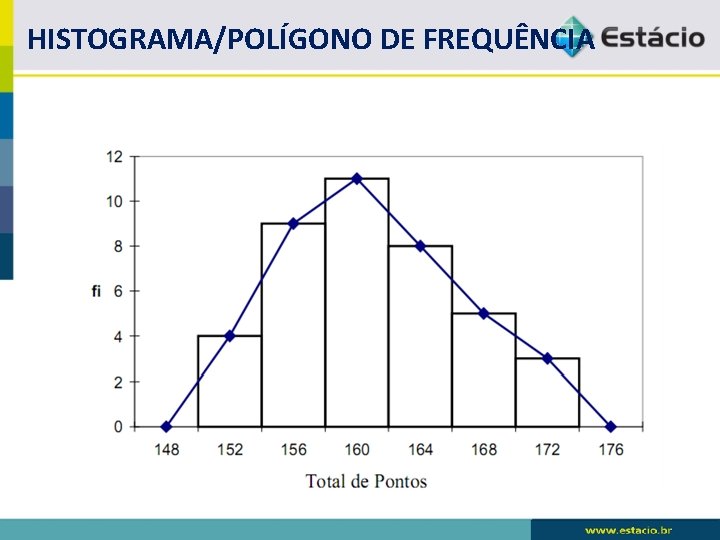

HISTOGRAMA/POLÍGONO DE FREQUÊNCIA

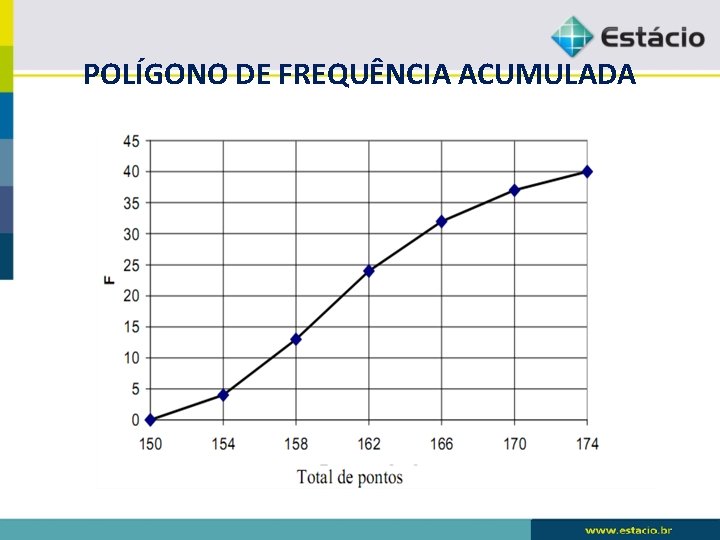

POLÍGONO DE FREQUÊNCIA ACUMULADA
